HTD-8M同步带轮尺寸表

  • 格式：doc
  • 大小：305.50 KB
  • 文档页数：4

圆弧同步带轮齿型尺寸(单位：MM)

型号 节距 齿高 底圆半径 齿槽宽 齿顶圆半径 齿形角

3M 3 1.28 0.91 1.9 0.3 ≈14°

5M 5 2.16 1.56 3.25 0.48 ≈14°

8M 8 3.54 2.57 5.35 0.8 ≈14°

14M 14 6.2 4.65 9.8 1.4 ≈14°

HTD-8M同步带轮尺寸表（节距=8.00mm）

规格 齿数 节径d 外径do 档边直径df 档边内径db 档边厚度h

22-8M 22 56.02 54.65 61 45 1.5

23-8M 23 58.57 57.2 64 48 1.5

24-8M 24 61.12 59.75 68 52 1.5

25-8M 25 63.66 62.29 75 55 1.5

26-8M 26 66.21 64.84 75 55 1.5

27-8M 27 68.75 67.38 75 55 1.5

28-8M 28 71.3 69.93 80 60 1.5

30-8M 30 76.39 75.02 82 64 1.5

各种型号带轮齿面宽度尺寸 表4

型号 同步带宽度 同步带轮最小实际宽度

代号 带宽 两面挡边带轮 单面挡边带轮 无挡边带轮

MXL 012 3 4 5 6

019 4.8 5.8 6.8 7.8

025 6.4 7.5 8.5 9.5

XL 025 6.4 7.5 8.5 9.5

031 7.9 9 10 11

037 9.5 11 12 13

L 050 12.7 14 15.5 17

075 19.1 21 22 24

100 25.4 27 28.5 30

H 075 19.1 21 23 25

100 25.4 27 29 31

150 38.1 40 42 44

200 50.8 53 55 58

XH 200 50.8 57 60 63

300 76.2 84 87 90

400 101.6 111 114 117

XXH 200 50.8 57 61 64

300 76.2 84 88 92

400 101.6 111 115 118

500 127 138 142 145

T2.5 4 4 6 7 8

6 6 8 9 10

10 10 12 13 14 32-8M 32 81.49 80.12 90 70 1.5

34-8M 34 86.58 85.21 98 78 1.5

36-8M 36 91.67 90.3 98 78 1.5

38-8M 38 96.77 95.4 106 88 1.5

40-8M 40 101.86 100.49 108.5 90 1.5

42-8M 42 106.95 105.58 115 95 1.5

44-8M 44 112.05 110.68 123 103 1.5

46-8M 46 117.14 115.77 123 103 1.5

48-8M 48 122.23 120.86 131 111 1.5

50-8M 50 127.32 125.95 138 118 1.5

64-8M 64 162.97 161.6

72-8M 72 183.35 181.98

80-8M 80 203.72 202.35

90-8M 90 229.18 227.81

112-8M 112 285.21 283.84 T5 AT5 6 6 8 9 11

10 10 12 13 15

16 16 18 20 22

25 25 27 29 31

T10

AT10

16 16 18 22 24

25 25 27 30 33

32 32 34 37 40

50 50 53 56 59

T20

AT20

32 32 35 38 40

50 50 53 56 60

75 75 78 81 85

100 100 105 108 112

3M S3M 6 6 9 10 11

9 9 12 13 14

15 15 18 19 20

5M

S4.5M S5M

9 9 12 13 14

15 15 18 19 20

25 25 28 29 30

30 30 34 36 38

8M S8M 30 30 34 36 38

40 40 44 46 48

50 50 54 56 58

85 85 90 92 94

14M

S14M

55 55 65 68 70

85 85 95 99 102

115 115 126 130 133

170 170 180 183 187

20M 70 70 80 84 89

85 85 96 100 104

115 115 127 131 134

170 170 182 185 190

230 230 245 248 254

290 290 295 300 310

340 340 355 360 370

合集下载

htd8m齿形参数

htd8m齿形参数

htd8m齿形参数

HTD8M齿形参数是一种常用于传动装置的齿轮参数，它是根据HTD齿形参数进行改进的。HTD8M齿形参数的特点是齿距大、齿高大、承载能力强，适用于大功率传动场合。

我们来了解一下HTD8M齿形参数的具体含义。HTD代表高扭转传动（High Torque Drive）的缩写，8M表示模数为8。模数是齿轮的基本参数之一，它表示齿轮齿数与齿轮直径的比值。HTD8M齿形参数是指模数为8的高扭转传动齿轮的具体参数，包括齿高、齿距、齿顶直径等。

在传动装置中，齿轮起到传递动力和转速的作用。HTD8M齿形参数的设计考虑了传动装置的大功率传输需求，因此齿距较大，能够承受更大的载荷；齿高也较大，提供更好的传力效果。这些特点使得HTD8M齿形参数适用于需要传输大功率的机械装置，如工程机械、冶金设备、矿山机械等。

除了齿距和齿高的改进，HTD8M齿形参数还采用了特殊的齿形设计，以提高传动效率和减小噪音。其齿形呈弧形，相比传统的直齿形更加平滑，减少了齿轮的磨损和噪音。此外，HTD8M齿形参数还采用了特殊的齿顶形状，使得齿轮在传动中更加稳定，不易产生振动和跳齿现象。

HTD8M齿形参数广泛应用于各种传动装置中。在工程机械领域，HTD8M齿形参数常用于挖掘机、装载机等设备的传动装置中，能够有效提高传动效率和传动能力，提高设备的工作效率和可靠性。在冶金设备领域，HTD8M齿形参数常用于轧辊传动装置中，能够承受高强度的工作负荷，确保轧制过程的稳定性和精度。在矿山机械领域，HTD8M齿形参数常用于矿山提升设备的传动装置中，能够传输大功率，确保升降过程的安全和高效。

HTD8M齿形参数是一种适用于大功率传动的齿轮参数，具有齿距大、齿高大、承载能力强的特点。它的设计考虑了传动装置的高功率传输需求，采用了特殊的齿形设计，能够提高传动效率和传动能力，减小噪音和振动。因此，HTD8M齿形参数在工程机械、冶金设备、矿山机械等领域得到了广泛应用。通过合理选择和应用HTD8M齿形参数，能够提高传动装置的工作效率、可靠性和使用寿命。

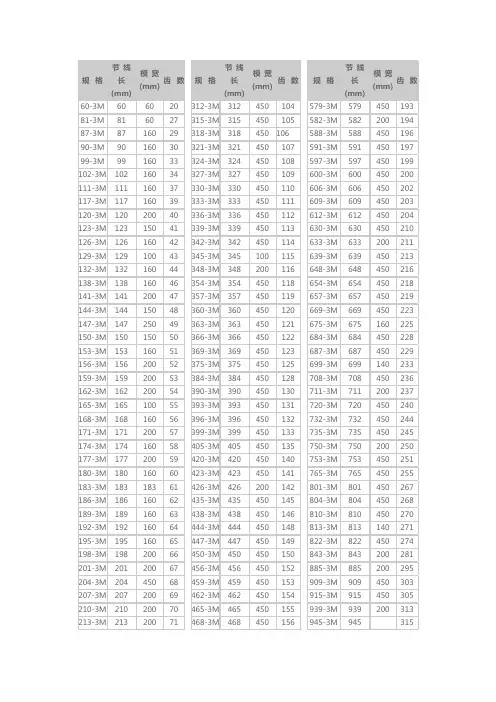

HTD同步带参数

HTD同步带参数

规 格 节 线

长

(mm) 模 宽

(mm) 齿 数

60-3M 60 60 20

81-3M 81 60 27

87-3M 87 160 29

90-3M 90 160 30

99-3M 99 160 33

102-3M 102 160 34

111-3M 111 160 37

117-3M 117 160 39

120-3M 120 200 40

123-3M 123 150 41

126-3M 126 160 42

129-3M 129 100 43

132-3M 132 160 44

138-3M 138 160 46

141-3M 141 200 47

144-3M 144 150 48

147-3M 147 250 49

150-3M 150 150 50

153-3M 153 160 51

156-3M 156 200 52

159-3M 159 200 53

162-3M 162 200 54

165-3M 165 100 55

168-3M 168 160 56

171-3M 171 200 57

174-3M 174 160 58

177-3M 177 200 59

180-3M 180 160 60

183-3M 183 183 61

186-3M 186 160 62

189-3M 189 160 63

192-3M 192 160 64

195-3M 195 160 65

198-3M 198 200 66

201-3M 201 200 67

204-3M 204 450 68

207-3M 207 200 69

210-3M 210 200 70

213-3M 213 200 71 规 格 节 线

长

(mm) 模 宽

(mm) 齿 数

312-3M 312 450 104

315-3M 315 450 105

318-3M 318 450 106

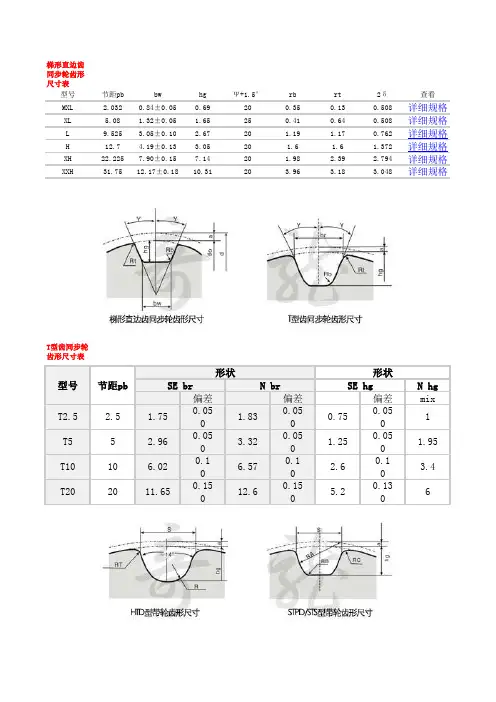

同步轮齿形尺寸表
