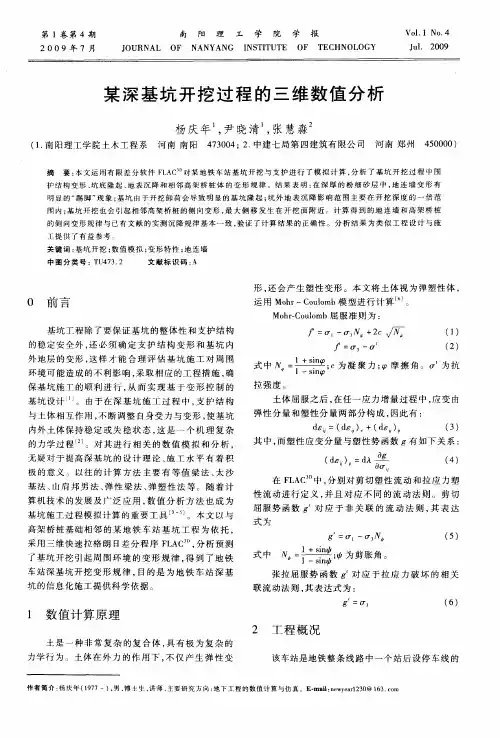

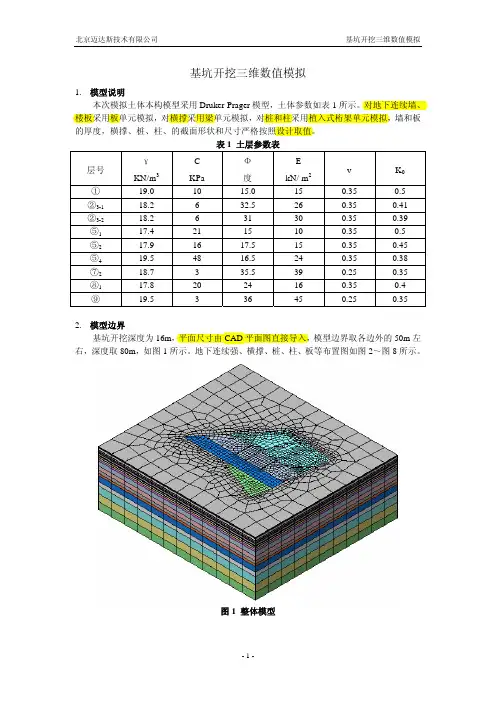

某深基坑开挖过程的三维数值分析
杨庆年 ，尹晓清 ，张慧淼
（１．南阳理工学院土木工程系 河南南阳４７３００４；２．中建七局第四建筑有限公司 河南郑卅Ｉ ４５００００）
摘 要：本文运用有限差分软件ＦＬＡＣ 对某地铁车站基坑开挖与支护进行了模拟计算，分析了基坑开挖过程中围 护结构变形、坑底隆起、地表沉降和相邻高架桥桩体的变形规律。结果表明：在深厚的粉细砂层中，地连墙变形有 明显的“踢脚”现象；基坑由于开挖卸荷会导致明显的基坑隆起；坑外地表沉降影响范围主要在开挖深度的一倍范 嗣内；基坑开挖也会引起相邻高架桥桩的侧向变形，最大侧移发生在开挖面附近。计算得到的地连墙和高架桥桩 的侧向变形规律与已有文献的实测沉降规律基本一致，验证了计算结果的正确性。分析结果为类似工程设计与施 工提供了有益参考 关键词：基坑开挖；数值模拟；变形特性；地连墙 中图分类号：ＴＵ４７３．２ 文献标识码：Ａ
０前言
基坑工程除了要保证基坑的整体性和支护结构
的稳定安全外，还必须确定支护结构变形和基坑内
外地层的变形，这样才能合理评估基坑施工对周围
环境可能造成的不利影响，采取相应的工程措施，确
保基坑施丁的顺利进行，从而实现基于变形控制的
基坑设计 。由于在深基坑施工过程中，支护结构
与土体相互作用，不断调整自身受力与变形，使基坑
内外土体保持稳定或失稳状态，这是一个机理复杂
的力学过程 。对其进行相关的数值模拟和分析，
无疑对于提高深基坑的设计理论、施工水平有着积
极的意义。以往的计算方法主要有等值梁法、太沙
基法、山肩邦男法、弹性粱法、弹塑性法等。随着计
算机技术的发展及广泛应用，数值分析方法也成为
基坑施工过程模拟计算的重要工具 。本文以与
第７期 北 方 交 通 ・５５・
地铁车站深基坑变形规律的三维数值模拟分析
刘均红
（中铁第五勘察设计院集团有限公司，北京１０２６００）
摘要：以西安地铁某大型车站深基坑工程为背景，采用现场监测与三维数值模拟相结合的方法，研究了开挖 过程中地铁车站深基坑的变形规律。结果表明，围护桩的变形直接关系到基坑的稳定和安全；开挖使得基坑周围 土体下沉，地表沉降呈抛物线型；计算结果与监测结果基本一致，运用ＦＬＡＣ 数值计算方法研究深基坑的变形规
律是可行的、可靠的。
关键词：地铁车站；深基坑；变形规律；数值模拟 中图分类号：Ｕ２３１．４ 文献标识码：Ｂ 文章编号：１６７３—６０５２（２０１１）０７—００５５—０４
城市地铁建设的全面铺开带来了深基坑工程的
飞速发展，深基坑工程是一个复杂的综合性岩土工
程问题，几乎涉及到岩土力学与工程的各个方面。
深基坑开挖不仅要保证基坑本身的安全，而且要有
效地控制周围地层移动以保护周边环境。本文以西
安地区某大型地铁车站深基坑工程为背景，采用现
场监测和数值模拟相结合的方法研究了开挖过程中
深基坑的变形规律，以期为该地区类似深基坑工程
的信息化施工提供参考。
１ 工程简介
１．１ 工程概况 拟建地铁车站位于西安市碑林区交通要道，沿
南北向路中布置，北端距离护城河１３０ｍ左右，为地
下二层岛式站台车站。车站标准段结构宽２０．５ｍ，
高１２．８６ｍ，顶部覆土３．６ｍ左右，有效站台的中心
里程为ＹＤＫ１４＋６１１．９６２，中心轨面高程为
３９０．２１５ｍ，长度为１８８．Ｏｍ。主体围护结构范围总 长１９０．２０ｍ，宽２２．５０ｍ，基坑的开挖深度为轨排段 ｌ７．５—１８．５ｍ，其余部分１６．５—１７．０ｍ。按设计要
求，车站轨排段及标准段围护结构安全等级为特级，
加宽段为一级。在车站主体东西两侧共设４个出入
口，以及１个风亭和１个隐藏式冷却塔。
１．２ 围护结构设计方案
根据车站的工程环境和周边规划情况，决定采
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. 第5卷 第3期 地下空间与工程学报Vol.5 2009年6月 ChineseJournalofUndergroundSpaceandEngineeringJun.2009 渗流场-应力场耦合作用下基坑三维数值分析3姚燕雅1,2;陈国兴1(1南京工业大学岩土工程研究所,南京210009;2.无锡城市职业技术学院,江苏无锡 214063)摘 要:通过某基坑工程实例,采用ABAQUS软件对基坑降水开挖过程进行了三维数值分析,得到了基坑的渗流场分布以及基坑围护墙的水平位移、坑后土体和道路地面的地表沉降的分布规律,并将数值计算结果与实测值进行了比较,两者规律一致,但不考虑渗流作用的结果明显是偏于不安全的。研究表明,ABAQUS软件用于渗流场-应力场耦合作用下基坑工程的数值模拟是可行的,能反映较真实的基坑渗流与变形情况,能够为工程设计与施工提供正确参考。关键词:深基坑;耦合作用;渗流场;沉降中图分类号:TU432 文献标识码:A 文章编号:1673-0836(2009)03-0499-06Three2DimensionalNumericalAnalysisofDeepFoundationPitConsideringtheEffectofSeepage2stressFieldsYAOYan2ya1,2,CHENGuo2xing1(1.InstituteofGeotechnicalEngineering,NanjingUniversityofTechnology,JiangsuNanjing210009,China;2.WuxiUrbanVocationalTechnologyInstitute,DepartmentofArchitecturalEngineering,Wuxi214063,China)Abstract:BasedonABAQUSsoftware,the3-Dnumericalanalysisisappliedtoonepracticaldeep-founda2tionpit.Thedistributionlawsoftheseepagefield,thewall’shorizontaldisplacement,thesoil’ssettlementandtheroad’ssettlementareallobtainedfromtheanalysis.Accordingtothecomparativeanalysisbetweenthecalculatedvalueandthemeasuredvalue,itcanbeknownthatthecalculatedvalueconsideringseepageiswellinaccordancewiththemeasuredvalue,thoughthecalculatedvaluewithoutconsideringseepageislessthanthemeasuredvalue,thisresultisunsafe.TheanalysisshowsthatABAQUSsoftwarecanbeusedtosimulatethedeepfoundationpitunderthecouplingeffectofseepagefieldandstressfield,anditisreasonable,feasible,andcanprovidesomecorrectrefer2encestoengineeringdesignandconstruction.Keywords:deep2foundationpit;couplingeffect;seepagefield;settlement1 引言随着城市建设的发展,各类用途的地下空间已在世界各个大中城市大量涌现。有限的城市地下空间已不能满足人们日益增长的工作和生活需要,于是人们开始向高空和地下寻求发展空间。目前,各类高层建筑和地下工程诸如地铁、地下商场、地下民防等不断新建,并由此产生了大量的深大基坑工程。在地下水位埋藏较浅的地区开挖基坑时,如果采用坑内井点降水或明沟排水时,由于坑内外的水头差较大,地下水将在坑内外水头差的作用下发生渗流。地下水的渗流将对基坑稳定及周围环境产生很大影响,已引起了极大的关注[1～12],然而由于渗流场的复杂性,对基坑工程中的地下水渗流研3收稿日期:2008212215(修改稿)作者简介:姚燕雅(1982-),女,江苏常熟,硕士研究生,主要从事岩土工程中基坑开挖稳定性分析和地下水渗流的数值模拟。E2mail:yanya_1982@
第１１卷第４期 ２ ０ １ ３年８月 水利与建筑工程学报 ｏｕｒｎａｌ ｏｆ Ｗａｔｅｒ Ｒｅｓｏｕｒｃｅｓ ａｎｄ Ａｒｃｈｉｔｅｃｔｕｒａｌ Ｅｎ ｎｅｅ血ｌｇ Ｖｏ１．１１ Ｎｏ．４ Ａｕｇ．，２０１ ３

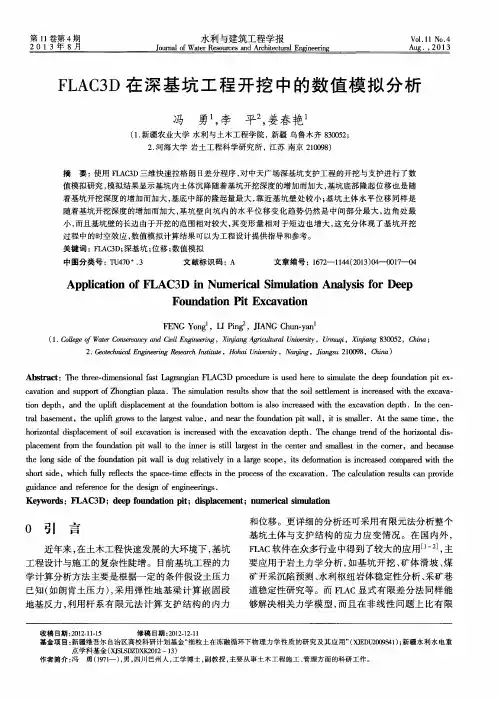

ＦＬＡＣ３ Ｄ在深基坑工程开挖中的数值模拟分析
冯 勇 ，李 平２，姜春艳
（１．新疆农业大学水利与土木工程学院，新疆乌鲁木齐８３００５２； ２．河海大学岩土工程科学研究所，江苏南京２１００９８）
摘要：使用ＦＬＡＣ３Ｄ三维快速拉格朗日差分程序，对中天广场深基坑支护工程的开挖与支护进行了数 值模拟研究，模拟结果显示基坑内土体沉降随着基坑开挖深度的增加而加大，基坑底部隆起位移也是随 着基坑开挖深度的增加而加大，基底中部的隆起量最大，靠近基坑壁处较小；基坑土体水平位移同样是 随着基坑开挖深度的增加而加大，基坑壁向坑内的水平位移变化趋势仍然是中间部分最大，边角处最 小，而且基坑壁的长边由于开挖的范围相对较大，其变形量相对于短边也增大，这充分体现了基坑开挖 过程中的时空效应，数值模拟计算结果可以为工程设计提供指导和参考。 关键词：ＦＬＡＣ３Ｄ；深基坑；位移；数值模拟 中图分类号：ＴＵ４７０ ．３ 文献标识码：Ａ 文章编号：１６７２＿ｌ１４４（２０１３）０４—０ｏ１７—０４
