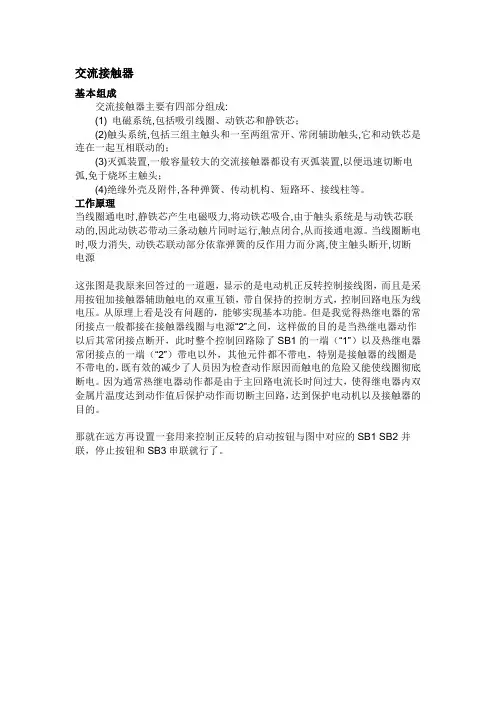

交流接触器基本组成交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源这张图是我原来回答过的一道题，显示的是电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。

从原理上看是没有问题的，能够实现基本功能。

但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（“1”）以及热继电器常闭接点的一端（“2”）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。

因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。

那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1 SB2并联，停止按钮和SB3串联就行了。

交流接触器工作原理交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

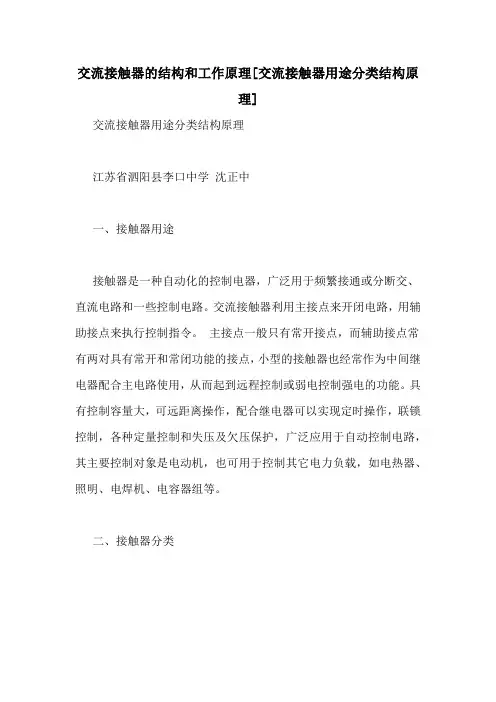

交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。

具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式、永磁式和真空式。

三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

交流接触器工作原理

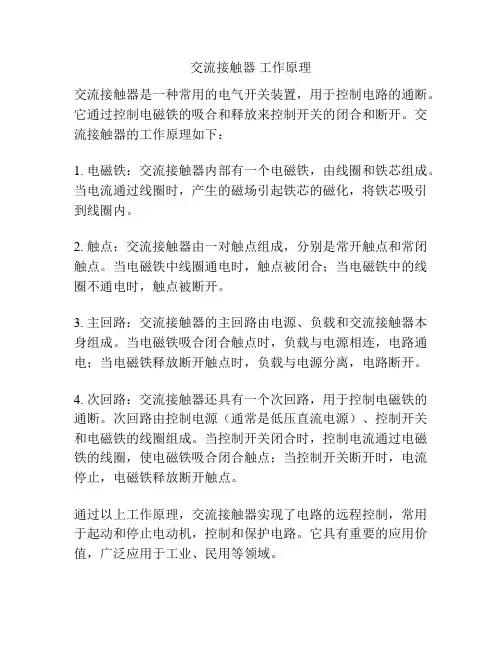

交流接触器是一种常用的电气开关装置，用于控制电路的通断。

它通过控制电磁铁的吸合和释放来控制开关的闭合和断开。

交流接触器的工作原理如下：
1. 电磁铁：交流接触器内部有一个电磁铁，由线圈和铁芯组成。

当电流通过线圈时，产生的磁场引起铁芯的磁化，将铁芯吸引到线圈内。

2. 触点：交流接触器由一对触点组成，分别是常开触点和常闭触点。

当电磁铁中线圈通电时，触点被闭合；当电磁铁中的线圈不通电时，触点被断开。

3. 主回路：交流接触器的主回路由电源、负载和交流接触器本身组成。

当电磁铁吸合闭合触点时，负载与电源相连，电路通电；当电磁铁释放断开触点时，负载与电源分离，电路断开。

4. 次回路：交流接触器还具有一个次回路，用于控制电磁铁的通断。

次回路由控制电源（通常是低压直流电源）、控制开关和电磁铁的线圈组成。

当控制开关闭合时，控制电流通过电磁铁的线圈，使电磁铁吸合闭合触点；当控制开关断开时，电流停止，电磁铁释放断开触点。

通过以上工作原理，交流接触器实现了电路的远程控制，常用于起动和停止电动机，控制和保护电路。

它具有重要的应用价值，广泛应用于工业、民用等领域。

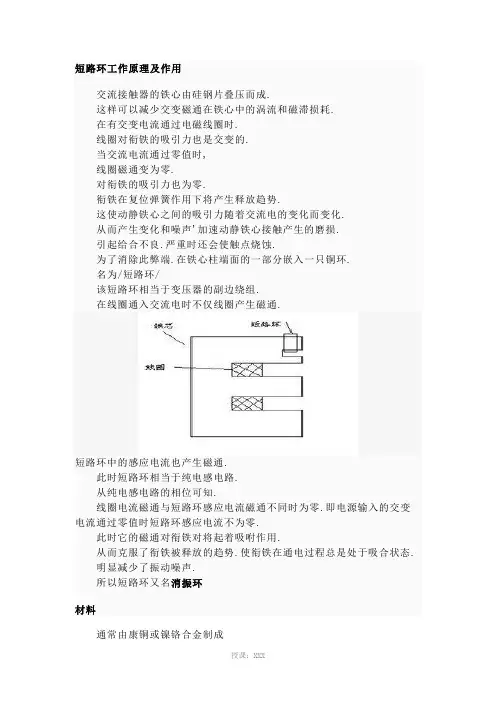

短路环工作原理及作用交流接触器的铁心由硅钢片叠压而成.这样可以减少交变磁通在铁心中的涡流和磁滞损耗.在有交变电流通过电磁线圈时.线圈对衔铁的吸引力也是交变的.当交流电流通过零值时,线圈磁通变为零.对衔铁的吸引力也为零.衔铁在复位弹簧作用下将产生释放趋势.这使动静铁心之间的吸引力随着交流电的变化而变化.从而产生变化和噪声'加速动静铁心接触产生的磨损.引起给合不良.严重时还会使触点烧蚀.为了消除此弊端.在铁心柱端面的一部分嵌入一只铜环.名为/短路环/该短路环相当于变压器的副边绕组.在线圈通入交流电时不仅线圈产生磁通.短路环中的感应电流也产生磁通.此时短路环相当于纯电感电路.从纯电感电路的相位可知.线圈电流磁通与短路环感应电流磁通不同时为零.即电源输入的交变电流通过零值时短路环感应电流不为零.此时它的磁通对衔铁对将起着吸咐作用.从而克服了衔铁被释放的趋势.使衔铁在通电过程总是处于吸合状态.明显减少了振动噪声.所以短路环又名消振环材料通常由康铜或镍铬合金制成第2节电磁铁的吸力与特性电磁铁的吸力计算基本公式这里只给出电磁铁吸力计算的基本公式，以便做简单的定性分析。

（一）直流电磁铁的吸力计算基本公式根据物理学推导，我们可以得到计算电磁铁衔铁吸力F的基本计算公式：（4－1）式中φ――磁极端面磁通(Wb)；S――磁极的面积(㎝2)。

这个公式是在假定磁极端面下的磁力线均匀分布的情况下得出的，适合工作气隙δ较小时的分析。

（二）交流电磁铁的吸力计算及分析交流电磁铁的吸力计算公式可以在直流电磁铁计算公式的基础上得到。

设交流电磁铁中的交变磁通为：交流电磁铁磁通与吸力波形如图4－3所示：通过以上可知交流电磁铁的吸力有以下两个特点：1．吸力由一个不变分量的平均吸力F0和一个交变分量的脉动吸力Fj组成。

2．总的吸力虽然也随时间周期变化，但总是大于或等于零，即只有吸力，没有斥力。

3．吸力的频率是磁通频率的2倍。

图4－3 交流电磁铁的磁通与吸力波形在电磁铁工作过程中，决定其能否将衔铁吸合的是平均吸力的大小，即通常所说的交流电磁铁吸力。
