第一篇 铁路车站的根本知识
第一章 车站线路的种类及线间距离
一、车站线路的种类 〔参照4800毫米4800毫米3400毫米100毫米1250毫米350毫米1700mm250毫米1600毫米1450毫米1290毫米110毫米25毫米38毫米50毫米4米4m2440mm6550毫米6200毫米300米36毫米3600毫米150毫米1250毫米4950mm1250mm3100mm3800mm1900mm1250mm5000mm1250mm3100mm3880mm1940mm360mm1250mm3300mm1650mm2225mm500mm500mm300mm3500mm3000mm
5500mm5000mm5500mm4600mm4600mm5000mm5000mm5300mm6500mmm〕
工程
序号 线间
距 直线建筑
限界 信号
机宽 水鹤
宽 机车车辆限
界或超限货
物装载限界 作业或建筑
物宽度要求 余
量 附注
左 右
1、2
12 5000 2×2225 运行间隙350 2021 当相邻两线间均通行超限货物列车时
2、6 5000 2×1700 列检作业要求1500 100 当相邻两线间均不通行超限货物列车时
3 4600 2×1700 2021
4 5000 2440 2150 380 30 信号机偏置
4 5300 2440 2440 380 40
5 5500 2440 2440 610 10
5 52021 2440 2150 610 0 水鹤应偏置
5 5000 2150 2150 610 90
7 6000 2×1700 通行机动小车和作业
要求2600 线路间无杆柱 7 6000 2×1700 通行机动小车设杆柱
和作业要求3600 线路间无杆柱
8 3600 2×1700 2021
架空线路基本知识及施工技术
一、线路设计
架空线路的设计是整个工程的基础，它需要根据电力系统的要求和现场环境，确定线路的路径、长度、导线规格、杆塔类型等。设计过程中需要考虑以下因素：
1.电力系统的电压等级和负荷情况，确定导线的截面积和传输容量。
2.线路所经过的地理环境、地形地貌、气候条件等，选择合适的杆塔类型和导线类型。
3.考虑到施工和运行维护的需求，确定线路的施工方案和防雷接地措施。
二、杆塔基础
杆塔是架空线路的重要组成部分，其基础设计直接影响到线路的安全和稳定。杆塔基础的设计需要考虑以下因素：
1.根据地形条件和土壤性质，选择合适的杆塔类型和基础类型。
2.考虑到气候条件的影响，加强基础的结构强度和稳定性。
3.在施工过程中，保证基础的质量和安全，防止出现沉降、倾倒等问题。
三、导线和避雷线
导线是架空线路中传输电力的载体，避雷线则是防止雷击损害的重要措施。导线和避雷线的选择需要考虑以下因素：
1.根据电力系统的要求，选择合适的导线类型和截面积。
2.根据地形条件和气候条件，选择合适的避雷线类型和结构。
3.在施工过程中，保证导线和避雷线的质量和安全，防止出现断线、短路等问题。
四、绝缘子和金具
绝缘子和金具是架空线路中的重要组成部分，它们的作用分别是支撑导线、固定导线、保护导线等。绝缘子和金具的选择需要考虑以下因素：
1.根据导线的规格和类型，选择合适的绝缘子和金具类型。
2.根据地形条件和气候条件，加强绝缘子和金具的结构强度和稳定性。
3.在施工过程中，保证绝缘子和金具的质量和安全，防止出现脱落、损坏等问题。
五、架线工程
架线工程是架空线路施工中的重要环节，它包括导线的架设、避雷线的架设、附件的安装等。架线工程的施工需要注意以下几点：
1.根据设计要求和现场环境，选择合适的架线方法和工具。
2.在架线过程中，保证导线和避雷线的质量和平稳度，防止出现交叉、打结等问题。
3.考虑到气候条件的影响，采取相应的防护措施，保证架线工程的质量和安全。

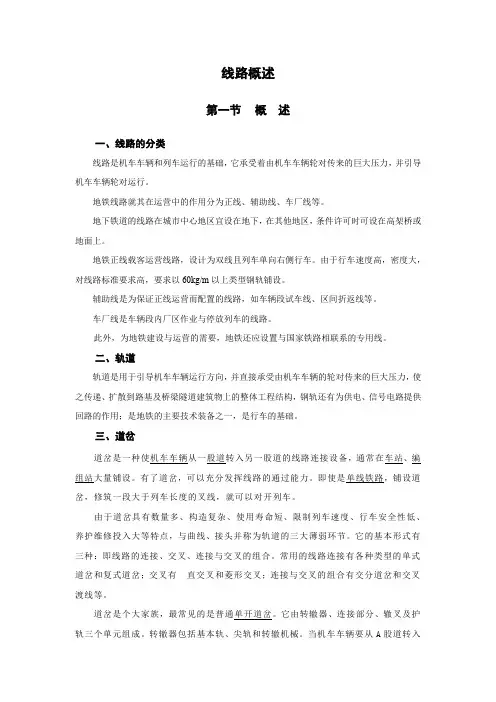

线路概述
第一节 概述
一、线路的分类
线路是机车车辆和列车运行的基础，它承受着由机车车辆轮对传来的巨大压力，并引导机车车辆轮对运行。
地铁线路就其在运营中的作用分为正线、辅助线、车厂线等。
地下铁道的线路在城市中心地区宜设在地下，在其他地区，条件许可时可设在高架桥或地面上。
地铁正线载客运营线路，设计为双线且列车单向右侧行车。由于行车速度高，密度大，对线路标准要求高，要求以60kg/m以上类型钢轨铺设。
辅助线是为保证正线运营而配置的线路，如车辆段试车线、区间折返线等。
车厂线是车辆段内厂区作业与停放列车的线路。
此外，为地铁建设与运营的需要，地铁还应设置与国家铁路相联系的专用线。
二、轨道
轨道是用于引导机车车辆运行方向，并直接承受由机车车辆的轮对传来的巨大压力，使之传递、扩散到路基及桥梁隧道建筑物上的整体工程结构，钢轨还有为供电、信号电路提供回路的作用；是地铁的主要技术装备之一，是行车的基础。
三、道岔
道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。有了道岔，可以充分发挥线路的通过能力。即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。
由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。常用的线路连接有各种类型的单式道岔和复式道岔；交叉有 直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。
道岔是个大家族，最常见的是普通单开道岔。它由转辙器、连接部分、辙叉及护轨三个单元组成。转辙器包括基本轨、尖轨和转辙机械。当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。这个单元包括固定辙叉心、翼轨及护轨，作用是保护车轮安全通过两股轨线的交叉之处。

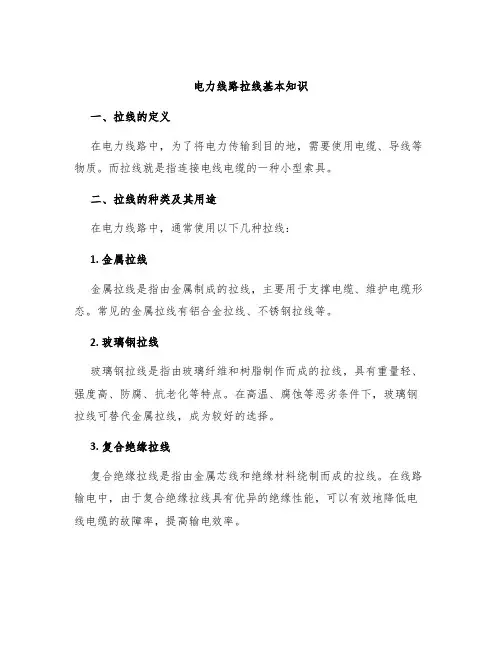

电力线路拉线基本知识
一、拉线的定义
在电力线路中，为了将电力传输到目的地，需要使用电缆、导线等物质。而拉线就是指连接电线电缆的一种小型索具。
二、拉线的种类及其用途
在电力线路中，通常使用以下几种拉线：
1. 金属拉线
金属拉线是指由金属制成的拉线，主要用于支撑电缆、维护电缆形态。常见的金属拉线有铝合金拉线、不锈钢拉线等。
2. 玻璃钢拉线
玻璃钢拉线是指由玻璃纤维和树脂制作而成的拉线，具有重量轻、强度高、防腐、抗老化等特点。在高温、腐蚀等恶劣条件下，玻璃钢拉线可替代金属拉线，成为较好的选择。
3. 复合绝缘拉线
复合绝缘拉线是指由金属芯线和绝缘材料绕制而成的拉线。在线路输电中，由于复合绝缘拉线具有优异的绝缘性能，可以有效地降低电线电缆的故障率，提高输电效率。 4. 现代防震、防风拉线
现代防震、防风拉线是指通过加工和制作，能够起到抵抗地震、风灾等自然灾害的作用，并且能够保证线路的正常运行。
三、拉线的选用原则
在选择拉线时，应根据以下原则进行选用：
1. 根据工作环境选用
在选择拉线时应考虑到工作环境的特点，如气候条件、线路地形、地质条件等。
例如在沿海地区及潮湿环境下，应选用铝合金、不锈钢及玻璃钢拉线，这些材质不容易被腐蚀，能够保证线路的正常运行。
2. 根据工作性质选用
在选择拉线时应考虑到工作性质，如电线电缆的载荷、工作温度、工作频率等。
例如在高压输电线路中，需要选用复合绝缘拉线，以保证线路的绝缘性能，提高线路的安全性和可靠性。
3. 根据经济性选用
在选择拉线时应考虑到经济性，即在保证线路正常运行的前提下，选用成本较低的拉线。
例如在地形复杂、工程量大的情况下，选用成本低、施工方便的玻璃钢拉线，能够有效地降低工程成本和施工难度。 四、拉线的安装方法
在安装拉线时，必须注意以下几点：
1. 确定拉线的位置
在安装拉线前，必须确定拉线的位置，保证拉线可以起到顺畅传递电力的作用，并且不会妨碍到其他工作的进行。
