线路专业基础知识及识图(全面)

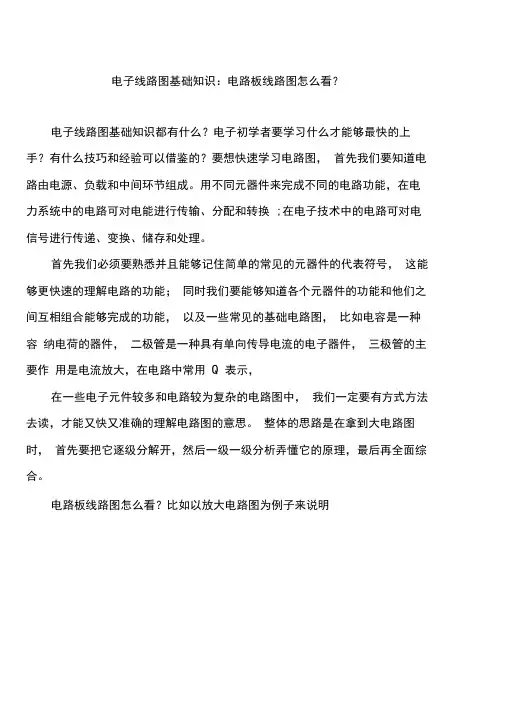

电子线路图基础知识：电路板线路图怎么看？电子线路图基础知识都有什么？电子初学者要学习什么才能够最快的上手？有什么技巧和经验可以借鉴的？要想快速学习电路图，首先我们要知道电路由电源、负载和中间环节组成。

用不同元器件来完成不同的电路功能，在电力系统中的电路可对电能进行传输、分配和转换;在电子技术中的电路可对电信号进行传递、变换、储存和处理。

首先我们必须要熟悉并且能够记住简单的常见的元器件的代表符号，这能够更快速的理解电路的功能；同时我们要能够知道各个元器件的功能和他们之间互相组合能够完成的功能，以及一些常见的基础电路图，比如电容是一种容纳电荷的器件，二极管是一种具有单向传导电流的电子器件，三极管的主要作用是电流放大，在电路中常用Q 表示，在一些电子元件较多和电路较为复杂的电路图中，我们一定要有方式方法去读，才能又快又准确的理解电路图的意思。

整体的思路是在拿到大电路图时，首先要把它逐级分解开，然后一级一级分析弄懂它的原理，最后再全面综合。

电路板线路图怎么看？比如以放大电路图为例子来说明① 在逐级分析时要区分开主要元器件和辅助元器件。

放大器中使用的辅助元器件很多，如偏置电路中的温度补偿元件，稳压稳流元器件，防止自激振荡的防振元件、去耦元件，保护电路中的保护元件等。

②在分析中最主要和困难的是反馈的分析，要能找出反馈通路，判断反馈的极性和类型，特别是多级放大器，往往以后级将负反馈加到前级，因此更要细致分析。

③一般低频放大器常用RC 耦合方式；高频放大器则常常是和LC 调谐电路有关的，或是用单调谐或是用双调谐电路，而且电路里使用的电容器容量一般也比较小。

④注意晶体管和电源的极性，放大器中常常使用双电源，这是放大电路的特殊性。

电子线路图基础知识几个常用的电路名词（1）支路：电路中流过同一电流的几个元件串联的分支;（2）结点：三条或三条以上支路的汇集点（连接点）;（3）回路：由支路构成的、电路中的任意闭合路径;（4）网孔：指不包括任何支路的单一回路。

电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。

它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。

一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。

1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。

2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。

又可分为单元接线图、互连接线图、端子接线图。

2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。

图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。

3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。

4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。

图形符号：基本符号、?一般符号、? 明细符号。

基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。

(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。

而对接线图往往安装制作的位置模块分解。

电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

电气原理图、框图识图基础知识一．电气框图：1.电气框图的介绍：电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

在这种图纸中，除了方框和连线，几乎就没有别的符号了。

只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。

所以方框图只能用来体现电路的大致工作原理，下图所示是一个两级音频信号放大系统的方框图。

从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。

从这一方框图也可以知道，这是一个两级放大器电路。

2.电气框图的种类：电气方框图主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。

2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。

（1）从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。

（2）在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。

（3）有些机器的整机电路方框图比较复杂，有的用一张方框图表示整机电路结构情况，有的则将整机电路方框图分成几张。

（4）并不是所有的整机电路在图册资料中都给出整机电路的方框图，但是同类型的整机电路其整机电路方框图基本上是相似的，所以利用这一点，可以借助于其他整机电路方框图了解同类型整机电路组成等情况。

（5）整机电路方框图不仅是分析整机电路工作原理的有用资料，更是故障检修中逻辑推理、建立正确检修思路的依据。

2.2 系统电路方框图一个整机电路通常由许多系统电路构成，系统电路方框图就是用方框图形式来表示系统电路的组成等情况，它是整机电路方框图下一级的方框图，往往系统方框图比整机电路方框图更加详细。

图2所示是组合音响中的收音电路系统方框图。

电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式，是电气工程设计中不可或缺的环节。

电气工程制图主要包括构图和管线图两部分。

为了更好地理解电气工程制图，以下是制图过程中的一些基础知识。

一、标准符号在电气绘图中，为了保证其严密性、准确性和可读性，必须遵循一定的规范和标准符号，通常来说，我们称之为元件和符号。

这些标准符号是在不同的电气设备制造厂家，不同的行业和国家之间协调一致的。

通过这些标准符号，我们可以对不同的元件进行准确的理解和沟通。

标准符号分类很广泛。

具体而言，包括电源，开关，变压器，图案元素和线路以及其他非常重要的元件。

二、电气的组成要素在电气工程制图的过程中，常见的组成要素包括电源、负载、导线、开关，其他元件的组成要素。

具体而言，电源是指将电能转换成其他形式的元件。

负载是指电路中获取电能的元件。

导线是电路中传递电能的元件。

开关是电气设备中一种常见的控制元件。

然而，其他元件的组成要素是根据具体设备不同而不同的，需要根据情况进行具体分析和理解。

三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。

这些连接方式包括内部联锁、外部联锁和并联。

在内部联锁中，元件的控制引脚连接在同一元件内。

在外部联锁中，元件的控制引脚连接在不同元件之间。

并联则指多个元件连接到相同的控制信号上。

四、绘图工具和技术在电气工程制图的过程中，使用绘图工具和技术对图纸进行制作和修饰非常重要。

像AutoCAD这样的电子绘图工具非常流行，但手绘图仍然是一种有效的方式，仍被广泛应用于电气工程制图的过程中。

在手绘图的过程中，需要具备精细的笔触和精确的勾画方法。

在电气工程制图的过程中，还有许多特殊的绘图技术和工具需要使用。

综上所述，以上是电气工程制图中的一些基础知识。

在电气工程制图的过程中，标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。

理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。

一、电气图的概念用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部份之间彼此关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部份的彼此关系或连接关系，或用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图的分类一、系统图或框图：用符号或带注释的框，概略表示系统或分系统的大体组成、彼此关系及其主要特征的一种简图。

二、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全数组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

五、功能表图：表示控制系统的作用和状态的一种图。

六、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

八、设备元件表：把成套装置、设备和装置中各组成部份和相应数据列成的表格其用途表示各组成部份的名称、型号、规格和数量等。

九、端子功能图：表示功能单元全数外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各类情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，和接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

⑷电费配置图或电费配置表：提供电缆两头位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。

1一、数据单：对特定项目给出详细信息的资料。

1二、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。

电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
