基于HFSS的双频微带天线仿真及设计

hfss在仿微带贴片天线的心得（1）
（1）仿真结果稍有偏差的问题
用hfss仿双频微带天线的时候，
在setup里面设置求解频率，
比如设计的天线是1.5G和2.5G，
那么据仿真的结果和加工出来的天线实测结果来看，
如果把求解频率设置为2.5G，那么通常低频的1.5G算不准（实际上是偏高）
把求解频率设置为1.5G，那么高频又算不准；
这与网上盛传的求解频率不超过3个倍频有点出入；
建议大家在精仿的时候对于多个频率的天线，
最好还是一个一个的仿，不要设置好一个频率就不再变动了。

对于粗仿倒是无所谓。

hfss在仿微带贴片天线的心得（2）
（2）设置多端口实现圆极化问题
hfss10中设置多个端口，以两个端口为例，展开HFSSDesign1，在其子目录下找到field overlays，右键f ield overlays，选择edit sources，出现一个选择表如图1，
图1
这样就可以实现两个端口相差90度馈电了，依次类推，要实现4端口90相差馈电可参照图2，图2
也可以设置各个端口任意相差馈电；
这在仿双端口馈电圆极化天线和四端口馈电圆极化很有用。

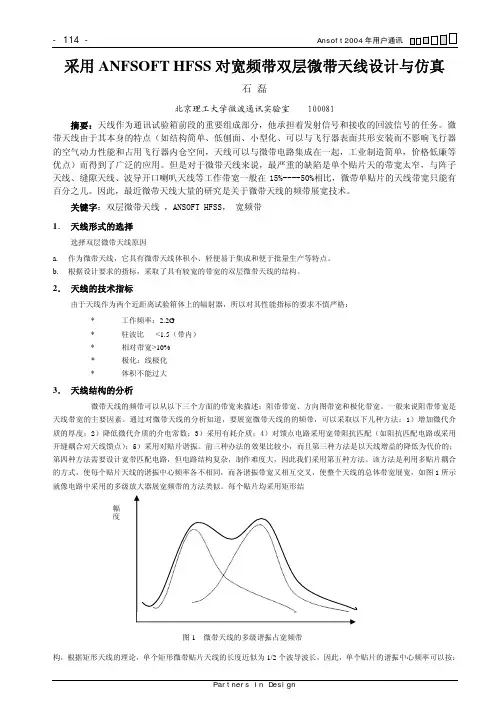

采用ANFSOFT HFSS对宽频带双层微带天线设计与仿真石磊北京理工大学微波通讯实验室 100081摘要：天线作为通讯试验箱前段的重要组成部分，他承担着发射信号和接收的回波信号的任务。

微带天线由于其本身的特点（如结构简单、低刨面、小型化、可以与飞行器表面共形安装而不影响飞行器的空气动力性能和占用飞行器内仓空间，天线可以与微带电路集成在一起，工业制造简单，价格低廉等优点）而得到了广泛的应用。

但是对于微带天线来说，最严重的缺陷是单个贴片天的带宽太窄，与阵子天线、缝隙天线、波导开口喇叭天线等工作带宽一般在15%----50%相比，微带单贴片的天线带宽只能有百分之几。

因此，最近微带天线大量的研究是关于微带天线的频带展宽技术。

关键字：双层微带天线 ，ANSOFT HFSS， 宽频带1．天线形式的选择选择双层微带天线原因a.作为微带天线，它具有微带天线体积小、轻便易于集成和便于批量生产等特点。

b.根据设计要求的指标，采取了具有较宽的带宽的双层微带天线的结构。

2．天线的技术指标由于天线作为两个近距离试验箱体上的辐射器，所以对其性能指标的要求不慎严格：* 工作频率：2.2G* 驻波比<1.5（带内）*相对带宽>10%* 极化：线极化* 体积不能过大3．天线结构的分析微带天线的频带可以从以下三个方面的带宽来描述：阻带带宽、方向图带宽和极化带宽。

一般来说阻带带宽是天线带宽的主要因素。

通过对微带天线的分析知道，要展宽微带天线的的频带，可以采取以下几种方法：1）增加微代介质的厚度；2）降低微代介质的介电常数；3）采用有耗介质；4）对馈点电路采用宽带阻抗匹配（如阻抗匹配电路或采用开缝耦合对天线馈点）；5）采用对贴片谐振。

前三种办法的效果比较小，而且第三种方法是以天线增益的降低为代价的；第四种方法需要设计宽带匹配电路，但电路结构复杂，制作难度大，因此我们采用第五种方法。

该方法是利用多贴片耦合的方式，使每个贴片天线的谐振中心频率各不相同，而各谐振带宽又相互交叉，使整个天线的总体带宽展宽，如图1所示就像电路中采用的多级放大器展宽频带的方法类似。

微波仿真论坛_HFSS设计微带天线
一、前言
微带天线，即微带感应力天线，是一种先进的电磁发射天线，它采用微细空心管及其他微带元件，广泛应用于宽带、多址无线通信、脉冲定位系统、脉冲探测系统等许多应用中。

以HFSS为工具，设计微带感应力天线，能够更加直观地分析微带天线的性能，从而帮助我们了解微带天线的传输特性，并根据实际应用需求实现天线高效性能设计。

二、微波仿真HFSS的设计步骤：
1、首先，选择好所采用的HFSS软件，确定需要分析的微带感应力天线的构型，并建立计算模型。

2、根据相关理论，计算出微带天线的基本参数，如振子长度、空心管半径和微带宽度等，以及天线的振荡频率、相位阶跃和频带宽等。

3、设置相应的仿真网格，根据天线实际的构形，划分仿真区域，确定网格大小和步长，以达到较高的空间分辨率，从而获得更准确的仿真结果。

4、设置仿真参考电路，根据计算出的微带天线振子长度、空心管半径和微带宽度等，及其传输特性，利用HFSS软件设置好参考模型，以及仿真频率。

5、开启仿真计算，间接计算和直接计算，从而获得微带感应力天线的S参数，用于评估微带天线的性能。

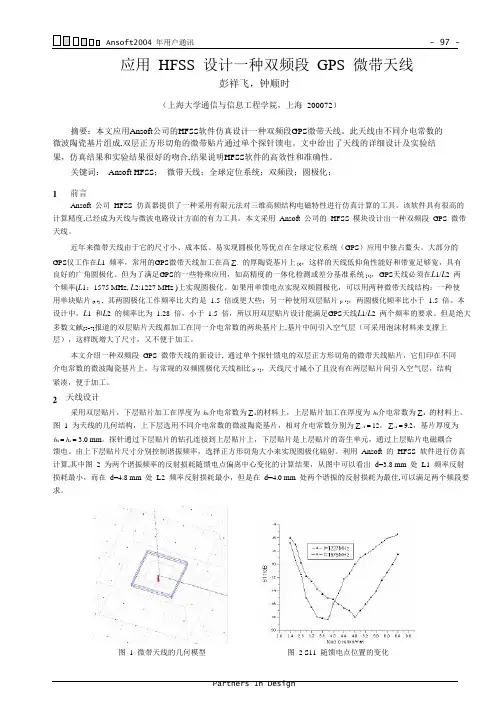

应用 HFSS 设计一种双频段 GPS 微带天线彭祥飞，钟顺时（上海大学通信与信息工程学院，上海 200072）摘要：本文应用Ansoft 公司的HFSS 软件仿真设计一种双频段GPS 微带天线。

此天线由不同介电常数的 微波陶瓷基片组成,双层正方形切角的微带贴片通过单个探针馈电。

文中给出了天线的详细设计及实验结 果，仿真结果和实验结果很好的吻合,结果说明HFSS 软件的高效性和准确性。

关键词： Ansoft HFSS ； 微带天线；全球定位系统；双频段；圆极化；1前言Ansoft 公司 HFSS 仿真器提供了一种采用有限元法对三维高频结构电磁特性进行仿真计算的工具。

该软件具有很高的 计算精度,已经成为天线与微波电路设计方面的有力工具。

本文采用 Ansoft 公司的 HFSS 模块设计出一种双频段 GPS 微带 天线。

近年来微带天线由于它的尺寸小、成本低、易实现圆极化等优点在全球定位系统（GPS ）应用中独占鳌头。

大部分的 GPS 仅工作在L 1 频率，常用的GPS 微带天线加工在高 ∑ r 的厚陶瓷基片上 [1]，这样的天线低仰角性能好和带宽足够宽，具有 良好的广角圆极化。

但为了满足GPS 的一些特殊应用，如高精度的一体化检测或差分基准系统 [ 2 ]，GPS 天线必须在L 1/L 2 两 个频率(L 1：1575 MHz, L 2:1227 MHz )上实现圆极化。

如果用单馈电点实现双频圆极化，可以用两种微带天线结构：一种使 用单块贴片 [3, 4] , 其两圆极化工作频率比大约是 1.5 倍或更大些；另一种使用双层贴片 [5 7 ]，两圆极化频率比小于 1.5 倍。

本 设计中，L 1 和L 2 的频率比为 1.28 倍，小于 1.5 倍，所以用双层贴片设计能满足GPS 天线L 1/L 2 两个频率的要求。

但是绝大 多数文献[5~7]报道的双层贴片天线都加工在同一介电常数的两块基片上,基片中间引入空气层（可采用泡沫材料来支撑上 层），这样既增大了尺寸，又不便于加工。
