印制电路板(PCB)的常见结构

PCB制板基础知识一、PCB概念PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。

由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

二、PCB在各种电子设备中作用和功能1.焊盘：提供集成电路等各种电子元器件固定、装配的机械支撑。

2.走线：实现集成电路等各种电子元器件之间的布线和电气连接（信号传输）或电绝缘。

提供所要求的电气特性，如特性阻抗等。

3.绿油和丝印：为自动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。

三、PCB技术发展概要从1903年至今,若以PCB组装技术的应用和发展角度来看,可分为三个阶段1、通孔插装技术(THT)阶段PCB1.金属化孔的作用：(1).电气互连---信号传输(2).支撑元器件---引脚尺寸限制通孔尺寸的缩小a.引脚的刚性b.自动化插装的要求2.提高密度的途径(1)减小器件孔的尺寸，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩小线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单面—双面—4层—6层—8层—10层—12层—64层2、表面安装技术（SMT）阶段PCB1.导通孔的作用：仅起到电气互连的作用，孔径可以尽可能的小，堵上孔也可以。

2.提高密度的主要途径(1).过孔尺寸急剧减小：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm(2).过孔的结构发生本质变化：a.埋盲孔结构优点：提高布线密度1/3以上、减小PCB尺寸或减少层数、提高可靠性、改善了特性阻抗控制，减小了串扰、噪声或失真（因线短，孔小）b.盘内孔（hole in pad）消除了中继孔及连线(3)薄型化：双面板：1.6mm—1.0mm—0.8mm—0.5mm(4)PCB平整度：a.概念：PCB板基板翘曲度和PCB板面上连接盘表面的共面性。

布局设计原则包括电路分区、信号完整性和电磁兼容性等方面。
PCB的材料
PCB的常用材料
常用的PCB材料包括FR4、铝基板、陶瓷基板等。
PCB材料的特性与适用场景
不同的PCB材料具有不同的导电性、热传导性、阻燃性等特性，适用于不同的场景。
PCB制造的基本工艺
PCB制造的基本工艺包括图形化、光刻、蚀刻、钻孔、电镀等。
PCB的案例分析
PCB的行业应用案例分析
通过分析行业应用案例，了解PCB在不同领域的具体应用。
PCB的创新技术案例分析
探讨PCB领域的创新技术与应用，展示未来的发展趋势。
PCB的以人为本设计案例分析
从用户体验角度，分析以人为本的PCB设计案例，提升产品的易用性和可靠性。
结束语
PCB基础知识的总结
PCB的设计基础
PCB设计流程
PCB设计流程包括需求分析、电路设计、布局设计、走线设计和最终验证等阶段。
PCB设计软件介绍
常用的PCB设计软件包括Altium Designer、Cadence Allegro等。
PCB设计规范
PCB设计应遵循一定的规范，包括电路布局、引脚分布、走线规则等。
PCB的制造工艺
PCB广泛应用于电子设备、通信设备、汽车电子、医疗设备等领域。
PCB的种类
常见的PCB种类包括单面板、双面板、多层板、刚性板和柔性板等。
PCB的结构
PCB的组成部分
PCB由电路层、基底材料、连接线路、元件焊盘等组成。
PCB的层次结构
PCB的层次结构包括背板、内层、外层和覆盖层等。
PCB的布局设计原则
《PCB基础知识》PPT课 件
本PPT课件将介绍PCB的基础知识，包括PCB的定义、应用场景、结构、材 料、设计基础、制造工艺、质量控制、应用与发展等内容。

通信设备业对PCB开始重视，制造方法是使 用覆铜箔纸基酚醛树脂层压板（PP基材） ，用化学药品溶解除去丌需要的铜箔，留下 的铜箔成为电路，称为“减成法工艺”。
1960
美国
V. Dahlgreen以印有电路的金属箔膜贴在 热可塑性的塑胶中，造出软性印刷电路板
Confidential
12
© VENTEC ELECTRONICS
2.1世界PCB发展简叱

2.1.3 高性能发展阶段（20世纪60年代-20世纪90年代初）
高性能发展阶段演进叱 年代 60年代起 1961 1963 1964 1965年起 1969 70年代起 所在地 美国 美国 美国 美国 日本 美国 欧美日 概要 集成电路的发明不运用，电子产品小型化推进PCB向高性能发展 。双面板大规模生产 Hazeltine Corporation公司参考了电镀贯穿孔法，制作出多层 板，同年IBM制造的计算机，在全世界首次采用多层板 Western Electric公司开发成功具有高散热性的金属PCB
创新，分工，合作，分享 —— 腾辉电子（苏州）有限公司
印制电路板（PCB）介绍
讲师：
日期：2013-01-
Confidential
1
© VENTEC ELECTRONICS
一 一 PCB概述
二 PCB行业发展简叱 三 总结
Confidential
2
© VENTEC ELECTRONICS
一 ：PCB 概述
1926 Paragon Rubber Co. 金屬 spray 電氣電鍍、金屬 stamping 利用低融點金屬繪成電路圖形的四種專利
FD-R以聚酰亚胺制造了软性印制电路板
1940 John Sargrove 上述幾種方法的應用，使電力試作裝置的實現 1961 Hazeltine Co. 開發通孔鍍敷法並導致 1962 年起多層板的生產

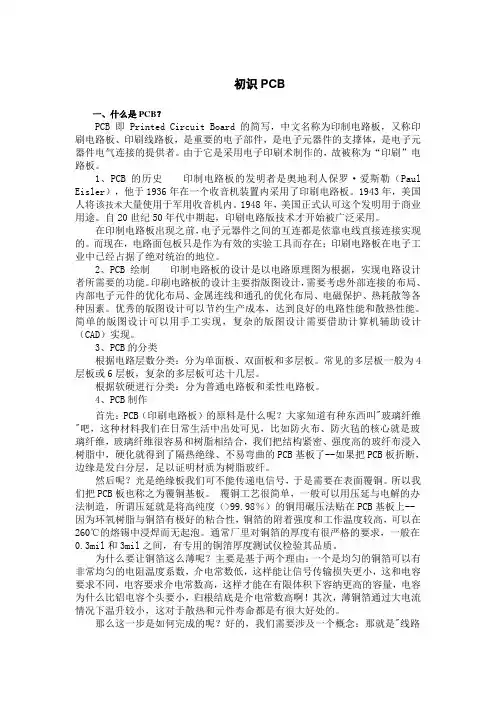

初识PCB一、什么是PCB？PCB 即 Printed Circuit Board 的简写，中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。

由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

1、PCB的历史印制电路板的发明者是奥地利人保罗·爱斯勒（Paul Eisler），他于1936年在一个收音机装置内采用了印刷电路板。

1943年，美国人将该技术大量使用于军用收音机内。

1948年，美国正式认可这个发明用于商业用途。

自20世纪50年代中期起，印刷电路版技术才开始被广泛采用。

在印制电路板出现之前，电子元器件之间的互连都是依靠电线直接连接实现的。

而现在，电路面包板只是作为有效的实验工具而存在；印刷电路板在电子工业中已经占据了绝对统治的地位。

2、PCB绘制印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。

印刷电路板的设计主要指版图设计，需要考虑外部连接的布局、内部电子元件的优化布局、金属连线和通孔的优化布局、电磁保护、热耗散等各种因素。

优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。

简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计（CAD）实现。

3、PCB的分类根据电路层数分类：分为单面板、双面板和多层板。

常见的多层板一般为4层板或6层板，复杂的多层板可达十几层。

根据软硬进行分类：分为普通电路板和柔性电路板。

4、PCB制作首先：PCB（印刷电路板）的原料是什么呢？大家知道有种东西叫"玻璃纤维"吧，这种材料我们在日常生活中出处可见，比如防火布、防火毡的核心就是玻璃纤维，玻璃纤维很容易和树脂相结合，我们把结构紧密、强度高的玻纤布浸入树脂中，硬化就得到了隔热绝缘、不易弯曲的PCB基板了--如果把PCB板折断，边缘是发白分层，足以证明材质为树脂玻纤。

然后呢？光是绝缘板我们可不能传递电信号，于是需要在表面覆铜。

树脂 反应性稀释剂 无机、有机填充剂
颜料 染色物 光引发剂、固化剂 粘度调节剂
2.3、组成1：主体树脂1
1、耐蚀刻油墨主体树脂
由于显影时油墨化学结构反应：
Na2 CO3 +
COOH 树脂 COOH
NaHCO3 +
COO N- a +
树脂 COO -Na+
通常，耐蚀刻油墨主体树脂含有大量双键的同时还含有-COOH， 酸值高达100-200mgKOH/g以上。
黄色 蓝色
黑色
红色
深绿色
咖啡色
金黄色
浅绿色
2.8、组成4：溶剂
PCB油墨中有机溶剂含量一般在10-15%，起到调节油墨粘度作用； 高沸点环保：DBE、DCAC、四甲苯、二乙二醇二甲基醚等； 油墨中的有机溶剂添加量必须严格管控，过多烘烤时间延长、 附着力差，过少油墨粘度太高印刷操作困难。
2.9、注意事项1
一、油墨厚度： 标准油墨厚度：10 – 25 微米 (线路面油墨，固化后测量)； 油墨厚度太薄 (10微米以下)： 耐热性、耐酸碱性及铅笔硬度等降低，油墨容易出现剥落； 油墨厚度太厚 (25微米以上)： 侧蚀扩大； 溶剂难以在预烘工序时挥发，容易出现黏曝光底片及曝光后出现菲林压痕； 耐热性、耐酸碱性、耐镀金性等降低。
2.10、注意事项2
二、曝光量需要随油墨厚度而调整： 油墨厚 – 曝光量高； 油墨薄 – 曝光量低。 如曝光能量不足时： 侧蚀扩大。 油墨剥落。 显影后，油墨表面白化。 三、预烤不足时，将有下列情况发生： 油墨表面干燥不足，曝光时会粘曝光底片，或油墨面出现曝光压痕。 显影时油墨容易被显影药液侵蚀，侧蚀因而扩大，容易出现油墨脱落问题，严重时更
基材开料、磨边、清洗 电脑检测 冲压成型

三端集成稳压器 无极性电容 电解电容 3脚可调电阻 晶体振荡器 双列直插 信号插接座、跳线座 9针接口 15针接口 25针接口 双排信号接口 电源接线插座 4脚整流桥 保险管座
AXIAL0.3～AXIAL1.0 DIODE0.4、DIODE0.7
SPADE TO-3、TO-5、TO-18、TO-39、TO-46、TO-52、TO-66、 TO-72、TO-92A、TO-92B、TO-126、TO-220

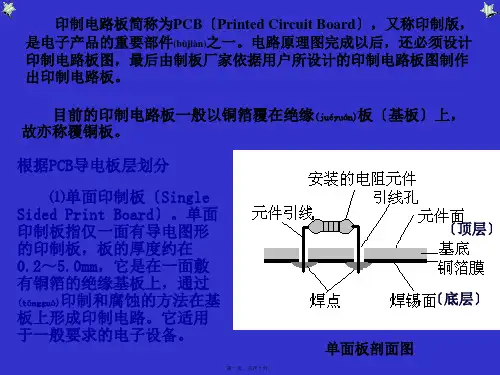

印制电路板简称为PCB〔Printed Circuit Board〕，又称印制版， 是电子产品的重要部件(bùjiàn)之一。电路原理图完成以后，还必须设计 印制电路板图，最后由制板厂家依据用户所设计的印制电路板图制作 出印制电路板。
目前的印制电路板一般以铜箔覆在绝缘(juéyuán)板〔基板〕上， 故亦称覆铜板。
FUSE
第十六页，共四十页。
连线〔Track、Line〕
连线指的是有宽度、位置、方向(fāngxiàng)、形状〔直线或弧线〕的线条。 在铜箔面上的线条一般用来完成电气连接，称为印制导线或铜膜导线；在非 敷铜面上的连线一般用作元件描述或其它特殊用途。
印制导线用于印制板上的线路连接，通常印制导线是两个焊盘〔或过孔〕 间的连线，而大局部的焊盘就是元件的管脚，当无法顺利连接两个焊盘时， 往往通过跳线或过孔实现连接。
常用封装系列名称为“DIODExx〞 。
三极管类元件 常用(chánɡ yònɡ)封装系列名称为“TO-xxx〞 。
第九页，共四十页。
〔2〕外表粘贴(zhāntiē)式元件封装。
SMD元件封装的焊盘只限于外表板层。在其焊盘的属性对话 框中，“Layer〞板层属性必须为单一外表，即“Top Layer〞 〔顶层〕或者(huòzhě)“Bottom Layer〞〔底层〕。

印制电路板的分类印制电路板（Printed Circuit Board，简称PCB）是一种用于电子设备的基础组件，它承载着电子元件的连接和支持功能。

根据不同的特性和用途，PCB可以分为多个分类。

本文将就印制电路板的分类进行详细介绍。

1. 单面板（Single-sided PCB）单面板是最简单的PCB类型，它只有一层导电层。

导电层位于基板的一侧，通常用铜箔覆盖。

在单面板上，电子元件只能在一侧安装，而另一侧主要用于连线和焊接。

单面板常用于简单的电子设备，如计算器、电子游戏等。

2. 双面板（Double-sided PCB）双面板在基板的两侧都有导电层，因此可以在两侧都安装电子元件。

双面板的导线通过通过孔（Via）连接，使得上下两层导电层可以进行连通。

双面板相对于单面板，具有更高的电路密度和更复杂的线路布局。

它广泛应用于家用电器、手机、计算机等电子产品中。

3. 多层板（Multi-layer PCB）多层板是由多个双面板通过绝缘层（层间层）堆叠而成的。

多层板的层数可以根据需要而增加，一般最多可达到14层或更多。

多层板可以提供更复杂的线路布局，使得电路更紧凑，减小整体尺寸。

它在高端电子设备中得到广泛应用，如通信设备、医疗设备等。

4. 刚性板（Rigid PCB）刚性板是最常见的PCB类型，其基板通常由玻璃纤维增强的环氧树脂制成。

刚性板具有较高的机械强度和稳定性，适用于大多数电子设备。

它广泛应用于工业控制、汽车电子、消费电子等领域。

5. 柔性板（Flexible PCB）柔性板是由柔性材料制成的PCB，如聚酯薄膜。

它可以弯曲和折叠，适用于需要弯曲或折叠的场景。

柔性板在手机、平板电脑、可穿戴设备等领域有广泛应用。

6. 刚柔结合板（Rigid-Flex PCB）刚柔结合板是刚性板和柔性板的组合。

它能够同时提供刚性和柔性的特性，适用于一些特殊形状和需要弯曲部分的电子设备。

刚柔结合板在航空航天、医疗设备等领域得到广泛应用。

精选编辑ppt
15
第5章 印制电路板
5.3 印制电路板的制造与检验 1. 印制板生产工艺流程
精选编辑ppt
16
第5章 印制电路板
3、印制电路板的质量检验 （1）目视检验 （2）连通性 （3）绝缘电阻 （4）可焊性 （5）镀层附着力
精选编辑ppt
17
第5章 印制电路板
印制电路板的手工制作
（1）剪板。
精选编辑ppt
12
第5章 印制电路板
印制导线形状
精选编辑ppt
13
第5章 印制电路板
印制板的设计步骤和方法
（1）选定印制板的材料、厚度和版面尺寸； （2）印制电路板坐标尺寸图的设计 ； （3）根据电原理绘制印制图草图 ； （4）绘制排版设计草图 。
精选编辑ppt
14
第5章 印制电路板
绘制印制图草图
线宽（mm） 0.5
I (A)
0.8
R (Ω/m)
0.7
1.0
1.5
2.0
1.0
1.3
1.9
0.41
0.31
0.25
精选编辑ppt
11
第5章 印制电路板
印制导线的间距
一般情况下，建议导线间距等于导线宽度，但 不小于1mm，否则浸焊就有困难。对微小型化 设备，最小导线间距就不小于0.4mm。导线间距 与焊接工艺、工作电压、分布电容有关。因此 导线间距的选择就要根据基板材料、工作环境、 分布电容大小等因素来确定。
第5章 印制电路板
第5章 印制电路板
5.1 印制电路概述； 5.2印制电路板的设计基础； 5.3印制电路板的制造与检验； 5.4印制电路CAD简介； 5.5印制电路的发展趋势。

11）外层干膜
◆目的：经钻孔及通孔电镀后, 内外层已连通, 本制程为制作外层线路, 以达导电性的完整。
12)图形电镀
◆目的：加厚线路及孔内铜厚，使产品达到客户要求；并在铜面上镀上一层锡，以便在外层蚀刻时保护铜面。◆流程：上板→除油→水洗→微蚀→水洗→酸浸→镀铜→水洗→酸浸→镀锡→水洗→下板→炸辊→水洗→下板
◆环境控制
除设置无尘室外，还要控制室内温、湿度：温度：20±2℃；湿度：50±5RH% 。以及干膜区的照明必须为黄色光源以避免对干膜于正式曝光前感光。
5）DES
◆ 流程：显影→水洗→蚀刻→水洗→褪膜→水洗→烘干→冲孔◆显影：利用碳酸钠的弱碱性将干膜上未经紫外线辐射的部分用碳酸钠溶液溶解，已经紫外线辐射而发生聚合反应的部分保留。◆蚀刻：将溶解了干膜（湿膜）而露出的铜面用酸性氯化铜溶解腐蚀，此过程叫蚀刻。◆褪膜：去除抗蚀层，得到所需的电路图形。◆冲孔：冲出预排板所需的定位孔（包括热熔合与铆合所用的定位孔）。
10）PTH（沉铜电镀）
◆沉铜目的：使孔壁上的非导体部份的树脂及玻璃纤维进行金属化，以进行后来的电镀铜制程,完成足够导电及焊接之金属孔壁。◆PTH流程：磨板→沉铜→板面电镀→烘干。◆磨板：即去除钻孔后的毛刺。 流程：磨板→超声波水洗→高压水洗→烘干→收板。◆沉铜流程：上板→膨胀→三级水洗→除胶→三级水洗→中和→二级水洗→除油→二级水洗→微蚀→二级水洗→预浸→活化→二级水洗→加速→一级水洗→化学沉铜→下板◆板面电镀流程：上板→除油→水洗→酸浸→镀铜→水洗→下板→炸辊→水洗→下板
钻孔工艺说明：利用机械切削、激光烧蚀方法给PCB板不同层上需要连接的线路提拱连接通道并给后续生产流程提拱定位、安装孔。钻孔方式：钻孔孔径在0.2mm以上的孔多用机械切削方法进行钻孔；钻孔孔径在0.2mm以下的孔多用激光烧蚀方法钻孔。多层板钻孔流程：输资料→打Pin钉→上板（底板、多层板、铝片、贴胶纸）→钻孔→下板→检查（测孔径、拍红胶片、X-RAY检查）钻刀：是由碳化钨、钴粉、有机粘着剂高温烧结而成。具有硬度高、耐磨性能好、适于高度切削、但其韧性差，较脆。

PCB基础知识培训目录一、PCB简介 (2)1.1 什么是PCB (3)1.2 PCB的分类 (4)1.3 PCB的应用领域 (5)二、PCB的基本结构 (7)2.1 PCB的组成部分 (8)2.2 PCB的层数 (9)2.3 PCB的尺寸和厚度 (10)三、PCB设计基本原则 (11)3.1 设计流程 (12)3.2 布局规划 (14)3.3 布线设计 (16)3.4 规则检查与优化 (17)四、PCB材料及选择 (18)4.1 PCB常用材料 (19)4.2 材料的选择与应用 (20)五、PCB制造过程 (21)5.1 制造流程 (23)5.2 生产工艺 (24)5.3 质量控制 (25)六、PCB测试与检验 (26)6.1 功能测试 (28)6.2 表面检查 (29)6.3 其他测试方法 (30)七、PCB维修与保养 (31)7.1 维修方法 (33)7.2 常见故障及排除 (34)7.3 定期保养 (35)八、PCB发展趋势与新技术 (35)8.1 发展趋势 (37)8.2 新技术介绍 (38)一、PCB简介印制电路板（Printed Circuit Board，简称PCB）是电子设备中至关重要的组成部分。

它是一个承载电子元器件并连接这些元器件以实现特定功能的基板。

在电子设备中，PCB担当着桥梁的角色，负责为各种电子部件提供物理连接和电气连接。

PCB由几个主要部分组成，包括基板、电路、元件等。

基板是PCB 的核心部分，通常由绝缘材料制成，如玻璃纤维或环氧板等。

电路则是由铜箔或其他导电材料构成的线路，这些线路通过蚀刻或印刷的方式被刻在基板上。

元器件则通过焊接或者其他方式连接到这些线路之上，从而形成一个完整的电路系统。

PCB具有高密度、高精度和高可靠性等特点，能够实现复杂的电路设计和布局。

随着电子技术的飞速发展，PCB的设计和制造已经成为一项高度专业化的技术。

从手机、计算机到汽车和工业设备，几乎所有的电子产品都需要依赖PCB来实现各种功能。

4. 布线 根据网络表，在Protel DXP提示下完成布线工作， 这是最需要技巧的工作部分，也是最复杂的一部分工 作。 5. 检查错误、撰写文档 布线完成后，最终检查PCB板有没有错误，并为这 块PCB板撰写相应的文档。文档可长可短，视需要而定。
三、电路板的制作（手工）
基本工序： 1、绘制电路接线图 2、下料、准备敷铜板 3、复印电路 4、涂覆保护层 5、腐蚀 ６、清洗 ７、钻孔 8.涂助焊剂 9.涂阻焊剂
6. 要注意管脚排列顺序，元件引脚间距要合理。如 电容两焊盘间距应尽可能与引脚的间距相符。
7. 在保证电路性能要求的前提下，设计时应力求走线合 理，少用外接跨线，并按一定顺序要求走线。走线尽量 少拐弯，力求线条简单明了。 8. 设计应按一定顺序方向进行，例如：可以按左往右和 由上而下的顺序进行。 9.线宽的要求。导线的宽度决定了导线的电阻值，而在 同样大的电流下，导线的电阻值又决定了导线两端的电 压降。
3. 电位器:电位器的安放位置应当满足整机结构安装 及面板布局的要求，因此应尽可能放在板的边缘，旋转 柄朝外。
4. IC座: 设计印制板图时，在使用IC座的场合下， 一定要特别注意IC座上定位槽放置的方位是否正确，并 注意各个IC脚位是否正确。
5. 进出接线端布置。相关联的两引线端不要距离 太大，一般为2/10～3/10 英寸左右较合适。进出线端尽 可能集中在1～2个侧面，不要太过离散。
1、绘制电路图
A、手工绘制 B、计算机软件绘制 原则： 元件布局合理、美观、方便，线条不能交叉！
电路原理图
PCB图
2、下料、准备敷铜板
根据需要选用敷铜板 裁剪敷铜板 对敷铜板表面进行清洁处理 （去掉污迹和氧化层）
3、复印电路
用新复写纸将电路接线图复写到敷铜板上，注意方 向，如果所绘制的原理图是在元件面绘制的，复写 时，一定要将图纸反过来复写！

3. PCB的分类
英尺) 2 OZ/st，通常直观的说法是：18μm：对应152克/平方米或0.5 OZ/st，35 μm ：对应 305克/平方米或1 OZ/st，70 μm ：对应710克/平方米或2 OZ/st
从使用的主要材料来分：
刚性印制线路板、挠性印制线路板、刚挠性印制线路板。
从加工的层数来分： 单面线路板\双面线路板\多层线路板(多达16层)
印刷电路板流程介绍
光源
P 29
22.阻焊曝光
绿 油
23.阻焊显影
中国电子科技集团公司第七研究所
中国电子科技集团（CETC）成员
印刷电路板流程介绍 24.印文字
R105
P 30
GCI
25.吹锡(水金……)
R105 GCI
中国电子科技集团公司第七研究所
中国电子科技集团（CETC）成员
25.铣边
R105 GCI
如果表面上铅锡的，则注明 是否要倒角。
1.2 单面焊盘一般都不钻孔，所以一般将孔径设置为“0”。如确定需要钻孔的，则要 标注此孔的大小及金属化情况，同时还要说明此孔的另一面是否允许有焊环。 如需要将某种金属化孔设为一面有焊环，而另一面没有焊环时，请将没有焊环 那一面的焊盘大小设定值比孔径小，其余按正常处理。（见下图1）
印刷电路板流程介绍 典型多层板制作流程 - MLB
14. 外层线路制作(显影)
P 10
发生聚合反应的部分膜被溶解 掉，露出铜。 未发生聚合反应的部分膜未被 溶解，仍被感光膜覆盖。
图镀锡 图镀铜 沉铜+板镀铜
15. 图镀铜及镀锡
在客户所需的图形部分又镀上 一铜层，并在此铜层上再镀上 纯锡层做为抗蚀层。
由于聚四氟乙烯本身的化学稳定性和不亲水性，制作金属化孔（PTH）有一定的难度。 3）金属基铝基板： 主要适用于高散热型的线路板，由于板材本身的特点，一般只适用于单面线路板，如 果要 加工成双层及以上的线路板则按照盲、埋孔的多层线路板进行处理。由于板材本身的 中国电子科技集团公司第七研究所 特点，钻头易磨损，成本较高。

过孔是PCB（Printed Circuit Board，印制电路板）上的一种常见结构，它能够连接不同层的电路，实现电气连接。

而过孔的过流能力则是指过孔在连接不同层电路时所能承受的最大电流。

而过孔的内径和外径则是影响其过流能力的两个重要因素。

1. 内径0.3 mm外径0.5 mm过孔的特点内径0.3 mm外径0.5 mm的过孔在PCB上应用广泛，它具有以下特点：内径为0.3 mm，外径为0.5 mm，相对较小的尺寸，适用于一般电子产品的设计和生产；内径和外径之间的差值较小，制造工艺上的要求相对较低，便于批量生产；能够满足一般电子产品的过流需求，具有良好的通电性能，适用于普通的电路连接要求。

2. 内径0.3 mm外径0.5 mm过孔的过流能力分析内径0.3 mm外径0.5 mm的过孔的过流能力主要受到以下因素的影响：过孔的尺寸：内径和外径的大小直接影响其承受电流的能力，一般情况下，内径越大、外径越小的过孔，其承受的电流能力越大；材料的导电性能：过孔所采用的基板材料以及导线材料的导电性能也会影响其过流能力，导电性能好的材料能够提高过孔的承载能力；连接方式：过孔连接的电路元件和电路板的布局、连接方式等也会对过孔的过流能力产生影响，合理的布局和连接方式能够减小过孔的过流压力，提高其过流能力。

3. 如何提高内径0.3 mm外径0.5 mm过孔的过流能力针对内径0.3 mm外径0.5 mm的过孔，我们可以采取以下措施来提高其过流能力：合理设计过孔的尺寸：在实际设计过程中，我们可以根据电子产品的具体要求，合理设计过孔的内径和外径，使其能够承受所需的最大电流；选择优质的导电材料：在制造过程中，我们可以选择导电性能好的基板材料和导线材料，提高过孔的导电性能，增强其承载能力；优化连接方式：在布局和连接过程中，可以采用合理的方式连接过孔和电路元件，减小过孔的过流压力，提高其过流能力。

4. 结论内径0.3 mm外径0.5 mm的过孔在PCB设计中具有广泛的应用，其过流能力的大小直接影响着电子产品的性能和稳定性。

第3章印制电路板设计与制作印制电路板(PCB--Printed Circuit Borad)是由印制电路加基板构成的，它是电子工业重要的电子部件之一。

印制电路板在电子设备中的广泛应用，大大提高了产品的一致性、重现性、成品率，同时由于机械化和自动化生产的实现，生产效率大为提高，且可以明显地减少接线的数量以及能消除接线错误，从而保证了电子设备的质量，降低了生产成本，方便了使用中的维修工作。

3.1 印制电路板的设计3.1.1 有关印制电路板的概念和设计要求1．印制电路板的概念印制：采用某种方法在一个表面上再现符号和图形的工艺，他包含通常意义的印刷。

敷铜板：由绝缘基板和粘敷在上面的铜箔构成，是用减成法制造印制电路板的原料。

印制元件：采用印制法在基板上制成的电路元件，如电感、电容等。

印制线路：采用印制法在基板上制成的导电图形，包括印制导线、焊盘等。

印制电路：采用印制法按预定设计得到的电路，包括印制线路和印制元件或由二者组成的电路。

印制电路板：完成了印制电路或印制线路加工的板子。

简称印制板，它不包括安装在板子上的元器件和进一步的加工。

印制电路板组件：安装了元器件或其他部件的印制板部件。

板上所有安装、焊接、涂覆都已完成，习惯上按其功能或用途称为“某某板”“某某卡”，如计算机的主板、显卡等。

单面板：仅一面上有导电图形的印制板。

双面板：两面都有导电图形的印制板。

多层板：有三层或三层以上导电图形和绝缘材料层压合成的印制板。

在基板上再现导电图形有两种基本方式：减成法和加成法。

减成法：先将基板上敷满铜箔，然后用化学或机械方式除去不需要的部分。

又分蚀刻法和雕刻法。

a.蚀刻法----采用化学腐蚀办法除去不需要的铜箔。

这是主要的制造方法。

b.雕刻法----用机械加工方法除去不需要的铜箔。

这在单件试制或业余条件下可快速制出印制板。

加成法: 在绝缘基板上用某种方式敷设所需的印制电路图形，敷设印制电路有丝印电镀法、粘贴法等。

印制板是电子工业重要的电子部件之一，在电子设备中有如下功能：a.提供分离元件、集成电路等各种元器件固定、装配的机械支撑。

苏州园区印制电路板制作技术预赛题库一、印制电路板制作技术相关概念（20分）1. 什么是印制电路板？（2分）答案：印制电路板（Printed Circuit Board，PCB），又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，也是电子元器件电气连接的提供者。

2. 印制电路板有哪些主要组成部分？（3分）答案：主要由绝缘基板、铜箔、孔（包括导通孔、安装孔等）、阻焊层、丝印层等组成。

3. 印制电路板按照层数可以分为哪几类？（3分）答案：可分为单面板、双面板和多层板。

4. 简单描述一下单面板的特点。

（3分）答案：单面板一面有铜箔线路，另一面没有，元件集中在有铜箔线路的一面，布线只能在一个面上进行，通常用于简单的电路。

5. 双面板与单面板相比有哪些优势？（3分）答案：双面板两面都有铜箔线路，可以实现更复杂的布线，信号可以在两面之间通过导通孔连接，适合较为复杂的电路设计。

6. 多层板一般用于什么情况？（3分）答案：多层板适用于对布线密度、电磁兼容性等要求较高的复杂电路，如电脑主板等，它可以在有限的空间内实现更多的电路连接。

二、印制电路板制作材料（20分）1. 印制电路板常用的绝缘基板材料有哪些？（3分）答案：常用的有酚醛纸质层压板、环氧纸质层压板、环氧玻璃布层压板等。

2. 铜箔在印制电路板中有什么作用？（3分）答案：铜箔是实现电路连接的关键部分，通过蚀刻等工艺形成电路图案，起到导电的作用。

3. 简述一种常用的印制电路板阻焊层材料及其特点。

（4分）答案：常用的阻焊层材料是感光油墨。

特点是可以通过曝光、显影等工艺精确地覆盖不需要焊接的区域，防止焊接短路，并且有一定的保护铜箔线路的作用。

4. 选择印制电路板材料时需要考虑哪些因素？（5分）答案：要考虑电气性能（如介电常数、绝缘电阻等）、机械性能（如硬度、韧性等）、热性能（如耐热性、热膨胀系数等）、成本以及加工工艺性等因素。

5. 不同的印制电路板材料对电路性能有什么影响？（5分）答案：例如，绝缘基板的介电常数会影响信号传输速度和信号完整性；铜箔的厚度会影响载流能力等。

四层线路板层定义-概述说明以及解释1.引言1.1 概述概述部分的内容可以根据四层线路板（Four-Layer PCB）的定义和特点进行介绍。

以下是一个示例：四层线路板（Four-Layer PCB）是一种常见的印制电路板（Printed Circuit Board，简称PCB）结构，它由四层互相交织的电路层组成。

这种线路板的设计和制造具有许多优势，主要体现在以下几个方面：首先，四层线路板允许更复杂的电路设计。

相比于双层线路板或单层线路板，四层线路板提供了更多的电路层，这意味着设计师可以在更小的面积上实现更多的功能。

这对于那些需要高度集成的电路应用来说尤为重要，因为它们通常需要更多的元器件和连接。

其次，四层线路板能够减少电磁干扰（Electromagnetic Interference，简称EMI）的问题。

由于四层线路板具有内部的地层和电源层，它们可以有效地吸收和隔离来自不同电路之间的干扰信号。

这有助于提高电路的稳定性和可靠性，并减少信号跳变和串音等问题。

此外，四层线路板还可以提供更好的散热性能。

通过为电路设计添加附加的散热层，四层线路板可以将热量从关键元器件和电路区域有效地传导和分散，从而降低温度并延长电子设备的使用寿命。

最后，四层线路板在布线和布板中提供了更多的灵活性。

由于存在更多的电路层，设计师可以更好地规划和组织信号和电源的走线路径，从而减少电路布线的混乱和交叉。

这样可以提高布局的整洁性和电路的可读性，同时也有助于减少电路的延迟和串扰干扰。

总之，四层线路板作为一种常用的PCB结构，由于其复杂电路设计、抗干扰能力、散热性能和布线灵活性等优势，被广泛应用于各种电子设备和应用领域。

在不断发展和改进的电子技术环境中，四层线路板的重要性和应用前景将愈发突出。

1.2文章结构1.2 文章结构本文将从四层线路板的定义、结构组成、特点等方面进行介绍和探讨。

主要内容如下：第一部分为引言部分，通过概述四层线路板的定义和应用领域，介绍四层线路板的重要性和研究的目的。
