脉冲布袋除尘器说明书

说明: DMC252脉冲布袋除尘器按YQM气箱脉冲袋式除尘器结构原理进行非标设计, 操作使用按YQM系列气箱脉冲袋式除尘器操作使用说明。

一、概述YQM系列气箱脉冲袋式除尘器是我公司在引进美国富乐( Fuller) 公司技术基础上, 吸收德国同类产品的技术优点, 结合中国实情研制开发的高效袋式除尘设备。

它集分室反吹和喷吹脉冲袋式除尘器的优点为一体, 克服了分室反吹的清灰动能不足, 喷吹脉冲的清灰与过滤同时进行的缺陷, 扩大了袋式除尘设备的应用范围。

YQM系列气箱脉冲袋式除尘器正以其卓越的性能服务于铸造、冶金、机械、电力、建材、矿山、水泥、化工等各行各业, 为清除粉尘污染, 维护企业形象, 保护环境正日益发挥其独特的作用。

二、产品特点:1、适应高浓度除尘。

如O-Sepa选粉机, 其粉磨系统气体含尘浓度高达1000g/Nm3, YQM型气箱脉冲袋式除尘器可直接进行处理, 无需设置如旋风除尘器等一级除尘设备。

2、采用离线清灰技术进行分室反吹脉冲清灰, 既避免了在线式清灰产生的粉尘二次飞扬”再吸附”现象, 又不影响设备运行工况的正常连续运行, 提高了清灰效果, 延长了滤袋使用寿命。

3、采用”滤袋自锁密封装置”专有技术, 提高了花板与滤袋间的密封性, 提高了除尘效率。

4、设备采用气箱式结构, 降低了设备的局部阻损, 并免除了安装滤袋不方便等问题。

5、采用双膜片结构电磁脉冲阀, 具有控制灵敏, 效率高, 寿命长等优点。

三、设备结构:YQM型气箱脉冲袋式除尘器主要由底部钢结构、灰斗、中箱体、上箱体、进出风口、滤袋、笼骨、清灰装置、电气控制等几部分组成。

另外还可根据实际情况在灰斗外壁配置仓壁振动器、灰斗落料口配置星形卸灰阀或螺旋输送机等卸灰装置。

设备结构如下图:1.卸灰阀2.支架3.灰斗4.箱体5.滤袋6.袋笼7.清洁室8.顶盖9.储气罐10.气缸提升阀11.电磁脉冲阀12.气箱13.喷管14.净化气体出口15.含尘气体进口四、工作原理:1、过滤原理:含尘气体由进风口进入, 经过灰斗时, 气体中部分大颗粒粉尘受惯性力和重力作用被分离出来, 直接落入灰斗底部。

脉冲除尘器操作说明书脉冲除尘器操作说明书篇一:脉冲除尘器使用说明书脉冲袋式除尘器使用说明书一、ML-15脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专门设计的高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大，净化效果好，结构简单，工作可靠，维修量小等优点。

在结构设计上已考虑到了其布置特点，由于产品密封性好，故可露天布置。

图片已关闭显示，点此查看三、工作原理含尘气体由进风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。

净化后的气体通过滤袋上箱体出风口排出。

随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。

为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到滤袋(称为一次风)，造成滤袋间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤筒又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。

落下的灰尘进入灰库。

由于清灰是轮流向几组滤袋分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力不变。

喷吹系统简况:喷吹系统的组成，脉冲阀A端接压缩空气气包，B端接喷吹管，脉冲阀背压式控制阀、控制动作由控制仪发出指令。

在控制仪无信号输出时，控制阀的活动铁芯封住排气口，脉冲阀处于关闭状态。

当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉冲阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋，造成滤袋内瞬时正压，实现清灰。

四、主要配件1.脉冲控制仪脉冲控制仪是电脉冲除尘器的主要控制装置。

它输出的信号控制电磁脉冲阀，喷吹的压缩空气对滤袋循序清灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和除尘效率。

(连接方法，请参考脉冲控制仪使用说明书)五、安装过程1、除尘器设备起吊时，应注意避免碰损箱体及配件。

灌顶孔径必须小于除尘器。

并焊接在储灰灌顶。

DMC24～120型布袋除尘器使用说明书江苏裕兴环保科技有限公司二○○七年三月目录一、概况 (3)二、结构简介 (3)三、工作原理 (3)四、技术参数及选用说明 (5)五、安装及外形尺寸 (7)六、主要配件 (7)七、安装、调试注意事项 (9)八、维护、检修注意事项 (10)一、概况脉冲袋式库顶除尘器是适用于电厂灰库库顶的一种高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大、净化效果好、结构简单、工作可靠、维护工作量少等特点。

公司生产的DMC24--120型脉冲袋式库顶除尘器，采用了国外先进Cmos集成电路控制仪，具有集成度高，可靠性强等优点；同时，选用了可靠的脉冲电磁阀。

本产品经电厂、电站长期使用证明，性能稳定，运行可靠，深受设计选用单位及用户的好评。

二、结构简介DMC24--120型脉冲袋式除尘器的基本结构由四大部分（附图）1、外箱体：包括可掀起的盖板（或紧固式盖板）和出风口。

2、隔离箱体：包括多孔板、检修门、滤袋、笼骨、文氏管等。

3、喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包。

4、负压风机：可根据用户要求设置，一般可以不设置；设置负压负机时布袋除尘器在微负压的状态下运行。

三、工作原理含尘空气由风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。

净化后的气体通过滤袋经文氏管从上箱体出风口排出。

随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。

为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，按序打开脉冲电磁阀，使气包内的压缩空气由喷吹管各喷射到对应的文氏管（称为一次风），并在高速气流通过文氏管时诱导数倍于一次风的周围空气（称为二次风）进入滤袋，造成滤袋瞬间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤袋又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。

落下的灰尘经排灰系统排出。

由于清灰是依次分别向几组滤袋进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力保持不变。

产品名称:DFC脉冲袋式除尘器产品类型:袋式除尘器产品说明DFC系列脉冲袋式除尘器本系列反吹风袋式除尘器是采用反吹风作为清灰动力，在离线切换阀的配合下，逐室喷入每条滤袋，使滤袋由正常过滤的“膨胀”状态，转变为“缩瘪”状态，从而抖落滤袋表面的粉尘。

该系列除尘器多采用5-10米的大布袋，多用于处理风量大，占地面积要求较小，烟尘、粉尘相对易于从滤袋表面剥离的除尘场所。

广泛应用于冶金、矿山、化工、机械、建材、水泥、耐火材料、电力、粮食加工、医药、铸造及工业锅炉等行业的含尘气体净化。

一、工作原理袋式除尘器的过滤机理是一个综合效应的结果，如重力、惯性力、碰撞、静电吸附、筛滤作用等。

当含烟尘、粉尘气体经进气口进入除尘器，较大的粉尘颗粒因截面积的增大，风速下降，而直接沉降；较小的烟尘、粉尘颗粒被滤袋阻留在滤袋表面。

经过滤袋的净化气体，经出气口，由引风机排出。

随着过滤的不断进行，滤袋表面的烟尘、粉尘越积越多，滤袋阻力不断升高，当设备阻力达到一定的限值时，滤袋表面积聚的烟尘、粉尘需及时清除；在外力（主要是脉冲压缩气体、反吹风气体、机械振打等）的作用下，抖动和反吹滤袋，将附着在滤袋表面的烟尘、粉尘清除，使滤袋再生，周而复始，实现连续过滤，以保证设备连续稳定运行。

二、特点1、过滤风速一般为0.5-1m/min，滤袋使用寿命较长。

2、尘器采用5-10米的大长袋，使单位过滤面积所需的占地面积较小。

3、适于大流量烟尘、粉尘处理。

4、设备故障率低；操作、维护简单容易，费用低。

5、分室停风逆气流三状态清灰，清灰效果好；四、除尘器的选用1、过滤风速的选定：过滤风速是指通过滤料的风速（m/min）,也称气布比。

过滤风速的选取需按照过滤介质的特性、温度、湿度、粉尘浓度、清灰方式及滤料性质等多方面的因素综合考虑。

过滤风速不仅决定了除尘器的大小，而且对通过滤料的阻力、除尘效率、清灰效率等有很大的影响。

一般袋式除尘器的过滤风速取值范围在0.5-2.5m/min之间。

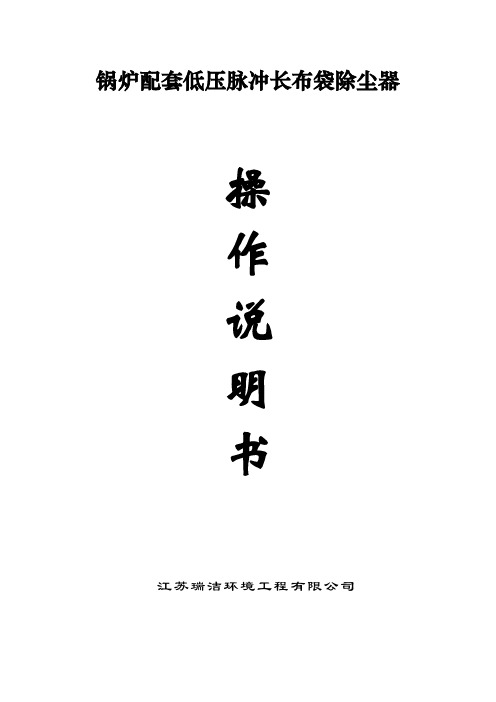

锅炉配套低压脉冲长布袋除尘器操作说明书江苏瑞洁环境工程有限公司JDMC布袋除尘器电气操作说明书JDMC系列脉冲长布袋除尘器是我公司在喷吹脉冲除尘器技术的基础之上，结合国内外先进除尘器技术，为满足大风量烟气净化需要自行开发研制的产品。

它不但具有比反吹布袋除尘器的清灰能力强、除尘效率高、排放浓度低等特点，还具有稳定可靠、耗气量低、占地面积小的特点，特别适合处理大风量烟气。

JDMC系列脉冲长布袋除尘器可广泛应用于水泥、水泥、冶金、石化、建材、粮食、机械、电力、垃圾焚烧、工业窑炉等常温含尘气体的净化及粉状物料的回收。

本设备电气控制采用西门子S7-300 PLC控制，通过以太网网络方式实现上位机异地监控。

除尘器有“就地”和“远程”两种控制状态，（“就地”就是所有设备控制都由安装在第一层平台上和除尘器顶部的操作箱上的按钮或旋钮来启停，“远程”就是所有设备的开关都由DCS工控机里来控制。

）由PLC 主控柜上的“就地远程”旋钮来进行切换。

这两种控制状态为互锁关系。

除尘器设有“手动”和“自动”两种工作方式，由操作箱上或触摸屏里“操作画面”的“手动XXXX 自动”旋钮来进行切换（XXXX 代表独立的程序块：“清灰”、“加热”或“空气炮”。

）这两种工作方式为互锁关系。

1）“手动”：就是操作箱上的按钮或旋钮单独控制其对应的设备，不存在连锁。

主要应用于除尘器的调试和维修。

2）“自动”：程序根据除尘器工艺流程自动循环运行，在除尘器出现故障的情况下，自动报警提示并启动相应的保护动作，以保证设备不受损害。

正常生产时建议使用该工作方式，否则造成一切后果自负！！除尘器设有“清灰”、“加热”、“空气炮”和“输灰”四个独立的程序块，可以根据现场工作需要自行切换到“手动”或“自动”工作方式。

就地操作第一步：启动PLC控制柜电源，选择“就地远程”旋钮来进行切换；控制柜就地指示灯亮；第二步：点击触摸屏“进入”按钮（图上红线圈的部分），进入操作面板;第三步：触摸屏操作面板；第四步：将除尘器顶部清灰操作箱上的“清灰系统手动自动”旋钮，切换到“自动”档；再点击触摸屏操作面板上，弹出；点击“YES”，进入；点击，系统进入自动运行状态。

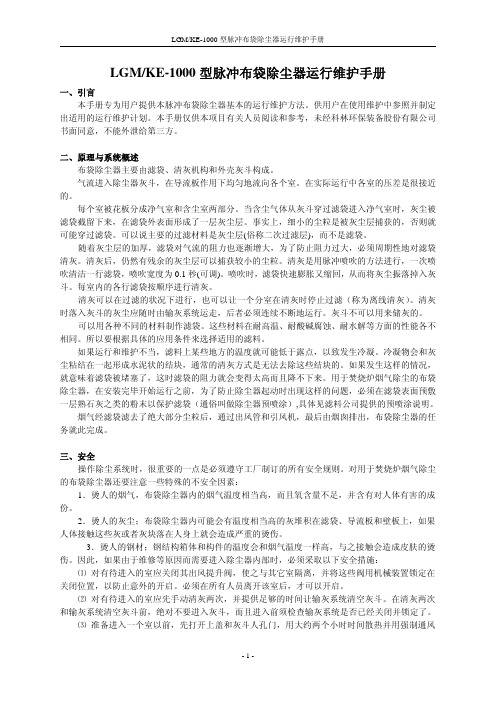

LGM/KE-1000型脉冲布袋除尘器运行维护手册一、引言本手册专为用户提供本脉冲布袋除尘器基本的运行维护方法。

供用户在使用维护中参照并制定出适用的运行维护计划。

本手册仅供本项目有关人员阅读和参考，未经科林环保装备股份有限公司书面同意，不能外泄给第三方。

二、原理与系统概述布袋除尘器主要由滤袋、清灰机构和外壳灰斗构成。

气流进入除尘器灰斗，在导流板作用下均匀地流向各个室。

在实际运行中各室的压差是很接近的。

每个室被花板分成净气室和含尘室两部分。

当含尘气体从灰斗穿过滤袋进入净气室时，灰尘被滤袋截留下来，在滤袋外表面形成了一层灰尘层。

事实上，细小的尘粒是被灰尘层捕获的，否则就可能穿过滤袋。

可以说主要的过滤材料是灰尘层(俗称二次过滤层)，而不是滤袋。

随着灰尘层的加厚，滤袋对气流的阻力也逐渐增大，为了防止阻力过大，必须周期性地对滤袋清灰。

清灰后，仍然有残余的灰尘层可以捕获较小的尘粒。

清灰是用脉冲喷吹的方法进行，一次喷吹清洁一行滤袋，喷吹宽度为0.1秒(可调)。

喷吹时，滤袋快速膨胀又缩回，从而将灰尘振落掉入灰斗。

每室内的各行滤袋按顺序进行清灰。

清灰可以在过滤的状况下进行，也可以让一个分室在清灰时停止过滤（称为离线清灰）。

清灰时落入灰斗的灰尘应随时由输灰系统运走，后者必须连续不断地运行。

灰斗不可以用来储灰的。

可以用各种不同的材料制作滤袋。

这些材料在耐高温、耐酸碱腐蚀、耐水解等方面的性能各不相同。

所以要根据具体的应用条件来选择适用的滤料。

如果运行和维护不当，滤料上某些地方的温度就可能低于露点，以致发生冷凝。

冷凝物会和灰尘粘结在一起形成水泥状的结块，通常的清灰方式是无法去除这些结块的。

如果发生这样的情况，就意味着滤袋被堵塞了，这时滤袋的阻力就会变得太高而且降不下来。

用于焚烧炉烟气除尘的布袋除尘器，在安装完毕开始运行之前，为了防止除尘器起动时出现这样的问题，必须在滤袋表面预敷一层熟石灰之类的粉末以保护滤袋（通俗叫做除尘器预喷涂）,具体见滤料公司提供的预喷涂说明。

布袋除尘器使用说明书布袋除尘器使用说明书江苏溧竹环境工程有限公司2015年06月一、结构和功能1.1主要组成部分布袋除尘器包括中箱体，上箱体、喷吹装置、雨棚（脉冲阀防雨罩）、灰斗、进出口烟道、预喷涂管路和压缩空气系统。

主要设备部件有离线阀、旁通阀、滤袋、袋笼、脉冲阀。

本控制系统由LCDM实现，系统具有数据采集、运算控制、控制输出等功能。

1.2工作原理来自锅炉的含尘气体通过进口烟道进入袋区过滤，粉尘被阻留在滤袋的外表面，净气经滤袋口进入净气室，经由提升阀汇入出口烟道排出。

除尘器喷吹时间达到设定值时，控制系统发出指令，喷吹清灰系统开始工作。

电磁阀接到信号后立即开启，气包内的压缩空气经由输出管和喷吹管喷入袋内，实现清灰。

当控制信号停止后，电磁阀关闭，喷吹停止，除尘器恢复正常过滤状态。

1.3结构说明1.3.1 总体配置（1）除尘器设8个单元，滤袋总数1120条。

1.3.2 滤袋（1）滤袋直接为160mm，长度为7000mm。

（2）滤袋的安装采用上抽式。

依靠袋口的弹性涨圈，将滤袋固定在花板上，配合严密，无泄漏。

（3）滤料采用PPS+PTFE滤料。

（4）滤袋的缝制袋口有加固的翻边和钢带袋底有加固边和双层底纵向缝制采用三针或热融横向缝制两线缝线材质为PTFE1.3.3袋笼袋笼的材质为碳钢，表面采用涂有机硅防腐处理。

其耐温性能和与金属的附着力都很好，满足燃煤锅炉和垃圾焚烧炉烟气条件下的使用要求，因此目前已广泛采用这类袋笼。

1.3.4 喷吹系统（1）喷吹系统采用行喷吹方式。

清灰气源经减压后送入喷吹装置。

（2）每个单元配1套喷吹装置，＃1～#8单元各设10个脉冲阀，每个脉冲阀负责14条滤袋的清灰。

（3）每排滤袋的上方有一根喷吹管。

每根喷吹管上设有14个喷嘴，每个喷嘴对应一条滤袋的中心。

（4）脉冲阀技术参数如下：（5）喷吹清灰采用在线清灰方式。

1.3.5花板花板是由小块刚性花板组成，保证花板的局部平整性，避免袋口漏风和袋体歪斜，袋尾相碰撞，造成滤袋破损1.3.6气流分布板、挡风板设置在滤袋和进口之间，将烟气均匀分布到各室，一方面防止含尘气流直接冲刷滤袋，另一方面在局部形成沉降室，使大部分的粉尘落入灰斗。

仓顶布袋除尘器使用说明书石家庄市盛泰源机电设备有限公司电话：0086-0311-********、82171023 传真：0086-0311-82171013804目录一、概述 (2)二、工作原理 (2)三、技术参数 (3)四、特点 (3)五、安装调试 (3)六、维护与检修 (4)一、概述：仓顶脉冲布袋除尘器吸收了原脉冲布袋式除尘器的优点，改掉原卸灰系统，简化了结构，具有气体处理能力大，净化效果好，运行可靠的特点。

与机械振动式仓顶布袋式除尘器相比，此仓顶脉冲布袋除尘器还具有工作噪音小，滤袋使用寿命长等特点，适宜用于捕集各种细小干燥的非纤维性粉尘，是灰库除尘的必要设备。

二、工作原理：仓顶布袋除尘器的过滤机理是一个综合效应的结果，如重力、惯性力、碰撞、静电吸附、筛滤作用等。

当含尘气体经进气口进入仓顶布袋除尘器后，较大的粉尘颗粒因截面积的增大，风速下降，而直接沉降；较小的粉尘颗粒被滤袋阻留在滤袋表面，经滤袋过滤后的净化气体由出气口排出。

随着过滤的不断进行，滤袋表面的粉尘越积越多，滤袋阻力不断升高，处理的气体量不断减少，为了使仓顶布袋除尘器经常保持有效的工作状态，使压力损失保持在一定的范围内，就需要清除吸附在袋壁外面的积灰。

仓顶布袋除尘器清灰过程是由控制仪按规定要求对各个电磁脉冲阀发出指令，使滤袋在一瞬间急剧实现收缩一膨胀一收缩，将附着在滤袋表面的粉尘清除，使滤袋再生，周而复始，实现连续过滤，以保证仓顶布袋除尘器连续稳定运行。

在清灰过程中，仓顶布袋式除尘器的压力损失和被处理的含尘气体量都几乎不变，这一点就是仓顶脉冲布袋除尘器的先进性之一。

三、技术参数四、特点：1、压缩空气工作压力为0.4-0.7MP，可应用于烟尘、粉尘粘性大，相对难于从滤袋表面驳离的除尘场所；2、处理高浓度（≦1000g/m³）的含烟尘、粉尘气体；3、通用性强，设计灵活多变；4、除尘效率高，可达99.9%以上，排放浓度在15 g/m³以下；5、喷吹宽度、喷吹间隔均由脉冲控制仪控制，自动进行、自动化程度高，可定时或定压清灰；6、滤袋长度一般不超过3m.五、安装调试1、收到设备后，先按设备清单，检查是否缺件，然后检查在运输过程中是否损坏，对运输过程造成的损坏应及时修复，同时对到货设备做好防损防窃等保管工作。

布袋除尘器使用说明书【篇一：袋式除尘器使用说明书 (2)】 dm4320型低压脉冲袋式除尘器说明书编制：审核：审定：单位电话：xxxxxxxxxxxxxxxxxx目录1、设备技术性能-----------------------------------------------12、结构和工作原理--------------------------------------------13、设备安装-----------------------------------------------------54、试运转--------------------------------------------------------115、操作维护和检修--------------------------------------------136、润滑项目表--------------------------------------------------167、易损件表-----------------------------------------------------168、电气接线图和电控-----------------------------------------161、设备技术性能名称：低压脉冲袋式除尘器型号和规格： dm4320型适用烟气：用于生物质燃烧锅炉烟气处理烟气量： 280000m/h3正常烟气温度： 200℃最高允许烟气温度： 200℃入口含尘浓度： 70g/m3出口含尘浓度： 50mg/nm3允许操作压力： -5000pa收尘器阻力： 1500 pa漏风率： 3%过滤风速： 1.08m/min压缩空气量： 3nm3/min压缩空气压力： 0.25—0.4pa2、结构和工作原理2.1结构室数： 10个袋数/室： 144条/室滤袋总数： 1440条材质：mls-9800拒水防油美莱斯复合针刺过滤毡质量：≥850g/m2滤袋总面积：4320 m2袋收尘器：由过滤室、净气室、阀箱、灰斗、旁路阀、过滤装置、喷吹和压缩空气管路系统、楼梯平台等部分组成。

一、概述脉冲控制仪是脉冲袋式除尘器进行脉冲喷吹清灰的电子控制器。

脉冲控制仪质量的高低反映了袋式除尘器的装备水平。

脉冲控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个输出驱动电压之间的间隔时间，称为脉冲间隔（间隔）；控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期；两个脉冲周期之间的停顿时间，称为循环间隔。

我公司依靠先进的生产技术、以顾客为中心的理念，不断地研究开发，推出了AL-8、SXC-8A和SXC-8B2等型号的脉冲控制仪。

产品具有：强抗干扰、经久耐用、智能化三大特点，在国内同类产品中处于领先水平。

二、SXC-8型号含义例：SXC-8A1-64-AB 挂式透明PC壳，在线脉冲清灰，可以控制64只脉冲阀，输出电压DC24V，采用开关净化DC电源；SXC-8B2-1610-BB 铝合金台式（可上机架），离线脉冲清灰，可以控制16单元，每单元控制1只提升阀和10只脉冲阀，输出电压AC220V，采用开关净化DC电源。

附注：需差压变送器（0~10kpa）、温度变送器或铂热电阻(0~300℃)、用户订货时注明另订。

三、SXC-8A型在线（定差压）脉冲电脑控制仪控制仪具备如下功能：1、其中央控制单元采用microchip公司生产的最新PIC单片机，充分发挥了它的物美价廉的软硬件资源，增大了控制功能。

2、主电路与输出之间用光电耦合器隔离，输出选用大功率输出管（10A）或双向可控硅，来确保工作的可靠性。

3、SXC-8A1-（1-80）型采用挂式透明PC壳， SXC-A2Y-（9-40）型采用铝合金台式，外型美观，防尘性能也好，安装方便。

4、面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度、脉冲间隔和循环间隔，控制电磁阀的开启和关闭，对除尘器实行定时清灰。

同时设有压差控制仪输入接点，接上压差控制仪和压差控制变送器后，可以定压差清灰。

5、为方便用户的接线和安全，SXC-8A1-（1-20）AA型直接把线引在防水接头外，而SXC-8A1-（1-20）BA和SXC-8A1-（21-40）AA型，输出增加一端子接线盒。
