本手册是的原理、构造和使用应该注意的事项及辅助设备操作维护等方面的技术要求，以便使操作人员能正确了解使用该型除尘器。
供调试与使用时使用。
1.概述除尘器由上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、卸灰装置及检测、控制系统等组成。
整套除尘器还包括检修平台、照明系统、检修电源等辅助设备。
工作原理如下:含尘气体由进风烟道各入口阀进入各单元箱体，在箱体导流系统的引导下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净气体透过滤袋，经上箱体、提升阀、出风烟道排出除尘器，经过风机和烟囱直接排放到大气中。
随着过滤工况的进行，当滤袋表面积尘达到一定量时，由清灰控制装置(差压或定时、手动控制)按设定程序，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。
落入灰斗中的粉尘经由仓泵进入气力输灰系统。
结构特点如下:本脉冲布袋式除尘器为外滤式除尘器，即含尘气体在滤袋外，洁净空气在滤袋内，袋口向上。
清灰功能利用差压或定时、手动功能控制在线清灰仓室，启动脉冲喷吹阀喷吹，使滤袋径向变形，抖落灰尘。
除尘器同时具有离线检修功能。
2、工艺流程整个除尘器的工艺流程可以简单描述为通过对经过除尘器的含尘气流的阻力的控制，使滤料保持zui大的捕获尘粒的能力，此控制即为周期性地对布袋清灰，防止气流阻力过大。
气流在进入汇风箱后经过各入口阀直接进入各箱体进行过滤，气流流量由各过滤室的压力自行控制，压力低的过滤室气流流量将较大。
因此，旦个过滤室的压差过大，更多的气流(含有更多的尘粒)将被赶往其它过滤室，直到各过滤室压差相当。
在实际工况中，各过滤室的压差基本相同，如果过滤室的压差较高(高于设定值)，该室将进入清灰程序;如果其中一过滤室的压差一直较高且清灰后无明显下降，说明该室有滤袋被堵;如果其中一过滤室的压差一直较低或陡然下降(低于设定值)，说明该室滤袋有破损。
灰斗上部(中箱体)设有进风管，气流由此进入过滤室，灰斗进风管中的气流分配系统将气流均匀地分布到过滤室的整个截面。
布袋除尘器使用说明书江苏溧竹环境工程有限公司2015年06月一、结构和功能1.1主要组成部分布袋除尘器包括中箱体，上箱体、喷吹装置、雨棚（脉冲阀防雨罩）、灰斗、进出口烟道、预喷涂管路和压缩空气系统。
主要设备部件有离线阀、旁通阀、滤袋、袋笼、脉冲阀。
本控制系统由LCDM实现，系统具有数据采集、运算控制、控制输出等功能。
1.2工作原理来自锅炉的含尘气体通过进口烟道进入袋区过滤，粉尘被阻留在滤袋的外表面，净气经滤袋口进入净气室，经由提升阀汇入出口烟道排出。
除尘器喷吹时间达到设定值时，控制系统发出指令，喷吹清灰系统开始工作。
电磁阀接到信号后立即开启，气包内的压缩空气经由输出管和喷吹管喷入袋内，实现清灰。
当控制信号停止后，电磁阀关闭，喷吹停止，除尘器恢复正常过滤状态。
1.3结构说明1.3.1 总体配置（1）除尘器设8个单元，滤袋总数1120条。
1.3.2 滤袋（1）滤袋直接为160mm，长度为7000mm。
（2）滤袋的安装采用上抽式。
依靠袋口的弹性涨圈，将滤袋固定在花板上，配合严密，无泄漏。
（3）滤料采用PPS+PTFE滤料。
（4）滤袋的缝制袋口有加固的翻边和钢带袋底有加固边和双层底纵向缝制采用三针或热融横向缝制两线缝线材质为PTFE1.3.3袋笼袋笼的材质为碳钢，表面采用涂有机硅防腐处理。
其耐温性能和与金属的附着力都很好，满足燃煤锅炉和垃圾焚烧炉烟气条件下的使用要求，因此目前已广泛采用这类袋笼。
1.3.4 喷吹系统（1）喷吹系统采用行喷吹方式。
清灰气源经减压后送入喷吹装置。
（2）每个单元配1套喷吹装置，＃1～#8单元各设10个脉冲阀，每个脉冲阀负责14条滤袋的清灰。
（3）每排滤袋的上方有一根喷吹管。
每根喷吹管上设有14个喷嘴，每个喷嘴对应一条滤袋的中心。
（4）脉冲阀技术参数如下：（5）喷吹清灰采用在线清灰方式。
1.3.5花板花板是由小块刚性花板组成，保证花板的局部平整性，避免袋口漏风和袋体歪斜，袋尾相碰撞，造成滤袋破损1.3.6气流分布板、挡风板设置在滤袋和进口之间，将烟气均匀分布到各室，一方面防止含尘气流直接冲刷滤袋，另一方面在局部形成沉降室，使大部分的粉尘落入灰斗。
布袋除尘器操作使用说明布袋除尘器操作使用说明1、产品概述1.1 产品名称：布袋除尘器1.2 产品型号：[型号]1.3 适用范围：该布袋除尘器适用于工业生产过程中的粉尘净化处理，可以有效地去除空气中的固体颗粒物。
1.4 注意事项：使用前请仔细阅读本操作使用说明，并按照说明进行操作。
2、安全须知2.1 电源：在接通电源之前，请确保插头和插座没有损坏，电源电压符合产品要求。
2.2 维护保养：在清洁和维护设备时，请确保设备已断电，并等待设备完全停止工作。
2.3 防护措施：请佩戴合适的个人防护装备，如工作服、手套、护目镜等。
2.4 紧急情况：在发生火灾、漏电或其他紧急情况时，请立即切断电源，并寻求专业人士的帮助。
3、设备组成3.1 主机：布袋除尘器主体部分，包括外壳、电源线、控制面板等。
3.2 滤袋：用于过滤空气中的固体颗粒物，需要定期清洗或更换。
3.3 风机：产生负压，使空气流经滤袋进行净化处理。
3.4 控制面板：用于设定和调整布袋除尘器的工作参数。
4、操作流程4.1 连接电源：将布袋除尘器的插座插入电源插座，打开电源开关。
4.2 设置工作参数：通过控制面板设置合适的风速、定时器等工作参数。
4.3 启动设备：按下启动按钮，布袋除尘器开始工作。
4.4 监控工作状况：观察滤袋的清洁程度和风机的运行状态，如有异常请及时处理。
4.5 关闭设备：工作完成后，按下关闭按钮，布袋除尘器停止工作。
4.6 清洁和维护：断电后，对设备进行清洁和维护，包括滤袋的清洗或更换。
5、故障排除5.1 电源故障：检查电源插头和插座，确保通电正常。
5.2 风机故障：检查风机是否堵塞，如有需要清理或更换。
5.3 控制面板故障：检查控制面板是否正常工作，如有需要修复或更换。
[附件]：本文档无附件。
[法律名词及注释]：本文档未涉及法律名词及注释。
布袋除尘器使用说明书布袋除尘器使用说明书尊敬的用户：欢迎您购买并使用我们的布袋除尘器！为了确保您能够正确、高效地使用这款设备，并获得清洁、健康的室内环境，特整理了以下使用说明供参考。
一、设备的基本概述布袋除尘器是一种高效净化空气的设备，适用于家庭和工业环境的灰尘、烟尘、花粉、细菌等微尘的过滤和净化。
除尘器具有简单易用、低噪音、低能耗、高过滤效率和方便维护等优点。
二、设备的安装1. 在选择设备安放位置时，应尽量选择通风良好、开放空间充足的地方。
2. 下载日常清洁布袋之前，请确保除尘器已断电，并严禁用湿手接触设备。
3. 在清洁和更换布袋时，需要先关闭设备电源，拔掉电源插头，等待设备冷却至室温后再进行。
三、设备的操作1. 首次使用或连续断电后，应等待5分钟再开机，以确保设备电路稳定。
2. 操作面板上的开关按钮，“开”表示设备运行，“关”则表示设备停止工作。
3. 选择合适的过滤模式，根据室内空气质量来调节风扇转速，如：负离子模式、睡眠模式、全速模式等。
4. 关于风扇转速的调节，可根据个人需求进行选择，但在使用时不可调至最高档。
5. 清洁滤网时，可用软毛刷轻轻清除表面附着物，不可用水清洗或重压。
四、设备的维护1. 定期清洁和更换布袋，时间间隔根据使用情况而定，推荐每一个月检查一次。
2. 清洗布袋时，可用吸尘器小心地吸除灰尘，或者将布袋放入清水中轻轻搓揉至干净，然后晾干再安装。
3. 如果设备需要长时间存放，请将所有部件恢复原状，收起或装箱妥善保管。
五、设备的注意事项1. 在使用或清洁过程中，应避免用力撞击设备或使其受到剧烈震动。
2. 请勿将设备暴露在高温、潮湿或火源附近。
3. 请勿将设备内部的电子元件与水接触。
4. 如设备出现故障、异常噪音或其他问题时，请断开电源并联系售后人员处理。
5. 本设备仅适用于家庭和工业环境下，请勿将其用于其他目的。
希望以上使用说明能够帮助你更好地了解和使用我们的布袋除尘器。
如有任何问题或需要进一步的帮助，请及时与我们联系。
DMC系列脉冲布袋除尘器使用说明书沧州龙浩天成环保设备有限公司一、概述DMC脉冲袋式除尘器是我公司在有关设计研究院的帮助下，总结国内外同类产品的基础上，开发设计的一种除尘设备。
其各项性能达到国内同类产品水平。
是广泛应用于钢铁、冶金、电力、化工、文案大全木工、耐火材料及矿山等生产中的尘源治理，改善劳动条件和回收有用物料的理想除尘设备。
二、构造和原理本系列除尘器由壳体、灰斗、支架排灰装置及脉冲清灰等系统部分组成。
当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时流速变慢，使气体中较粗颗粒粉尘在惯性及重力的作用下折转向上通过内部装有金属骨架的滤袋，在多种除尘机理的作用下，粉尘被捕集在滤袋外表面，净化后的气体进入净气室，汇集到出风管通过引风机排出。
（见附图）除尘器壳体用隔板分成若干个独立的小室。
随着过滤的不断进行，滤袋外边面的积尘逐渐增多，除尘器的阻力也不断增加，为了保证系统的正常运行，除尘器的阻力应维持在限定的范围内（1200~1500Pa左右），所以清楚布袋表面的积灰，以降低设备阻力。
每个收尘室装有一排清灰脉冲阀，随即脉冲阀按顺序开启，向每排滤袋内喷入高压空气，造成布袋瞬间的鼓胀，从而清除滤袋表面的积灰。
各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰可编程序控制器控制。
三、清灰系统1、清灰控制方式清灰控制方式一般分为定时法及定阻法。
清灰控制方式一般采用定时法，根据不同的运行条件如粉尘的性质、浓度、喷吹压力及滤袋脱灰性等文案大全因素不同而找出经济合理的喷吹周期。
由于该行业灰尘量较小，所以选取定时法。
在满足清灰要求的条件下，应尽量加长清灰周期，以延长喷吹部件和滤袋的使用寿命及节省能耗。
2、电器控制装置的功能除尘器采用集中控制，控制有自动、手动两种工作方式，在更换滤袋或检修时可切换为手动控制，可以在不停机的情况下进行。
从而减少因设备停产产生的损失。
3. 电气控制装置的操作及使用详见电气控制说明书。
布袋除尘器操作使用说明引言：布袋除尘器是一种常见的工业设备，用于去除空气中的颗粒物和粉尘，确保生产环境的清洁和员工的健康。
本文档将详细介绍布袋除尘器的操作使用说明，以帮助用户正确操作和维护设备，提高除尘效果和设备寿命。
一、设备概述布袋除尘器由机壳、风机、滤袋和控制系统等组成。
风机通过管道将粉尘含气体吸入机壳，经过滤袋的过滤作用，颗粒物和粉尘被收集在滤袋上，而清洁的空气则通过风机排出。
控制系统用于控制风机的工作和滤袋的清灰等操作。
二、安全操作1. 操作人员应穿戴防护用具，包括防尘口罩、耳塞、护目镜等，以保护自身安全。
2. 在操作布袋除尘器前，确保设备处于停机状态，切断电源，并确保设备无余压。
3. 操作人员应熟悉布袋除尘器的操作原理和各个部件的功能，并按要求操作设备。
三、设备操作1. 启动设备：a. 检查设备的电源和供电线路是否正常。
b. 打开设备的电源开关，并按照控制面板上的操作按钮逐步启动设备的各个系统。
2. 设备运行：a. 在设备运行过程中，操作人员应随时观察风机和滤袋的运行状况，确保设备正常工作。
b. 如发现风机异响或振动过大，应立即停机检修。
c. 定期检查滤袋的清洁程度，及时清灰或更换滤袋。
3. 设备停机：a. 停止供电，关闭电源开关。
b. 清理设备内部的粉尘和颗粒物，确保设备的清洁。
四、设备维护1. 设备日常维护：a. 定期清理设备外部和内部的粉尘，保持设备清洁。
b. 定期检查风机和滤袋的密封性能，如有损坏应及时更换。
c. 定期检查设备的电源线路和控制系统，确保工作正常。
2. 滤袋清洗：a. 停止设备并切断电源。
b. 取下滤袋，用清水或低压空气进行清洗，不要使用刷子或尖锐物品刮擦滤袋。
c. 清洗干净后，晾干或吹干滤袋，确保完全干燥后重新安装。
3. 定期维护：a. 按照设备说明书的要求进行定期维护，例如更换密封圈、清洁仪表等。
b. 定期检修设备，及时处理设备的故障和问题。
五、注意事项1. 在操作布袋除尘器时，严禁将手或其他物品伸入设备内部。
布袋除尘器使用说明书布袋除尘器使用说明书江苏溧竹环境工程有限公司2015年06月一、结构和功能1.1主要组成部分布袋除尘器包括中箱体，上箱体、喷吹装置、雨棚（脉冲阀防雨罩）、灰斗、进出口烟道、预喷涂管路和压缩空气系统。
主要设备部件有离线阀、旁通阀、滤袋、袋笼、脉冲阀。
本控制系统由LCDM实现，系统具有数据采集、运算控制、控制输出等功能。
1.2工作原理来自锅炉的含尘气体通过进口烟道进入袋区过滤，粉尘被阻留在滤袋的外表面，净气经滤袋口进入净气室，经由提升阀汇入出口烟道排出。
除尘器喷吹时间达到设定值时，控制系统发出指令，喷吹清灰系统开始工作。
电磁阀接到信号后立即开启，气包内的压缩空气经由输出管和喷吹管喷入袋内，实现清灰。
当控制信号停止后，电磁阀关闭，喷吹停止，除尘器恢复正常过滤状态。
1.3结构说明1.3.1 总体配置（1）除尘器设8个单元，滤袋总数1120条。
1.3.2 滤袋（1）滤袋直接为160mm，长度为7000mm。
（2）滤袋的安装采用上抽式。
依靠袋口的弹性涨圈，将滤袋固定在花板上，配合严密，无泄漏。
（3）滤料采用PPS+PTFE滤料。
（4）滤袋的缝制袋口有加固的翻边和钢带袋底有加固边和双层底纵向缝制采用三针或热融横向缝制两线缝线材质为PTFE1.3.3袋笼袋笼的材质为碳钢，表面采用涂有机硅防腐处理。
其耐温性能和与金属的附着力都很好，满足燃煤锅炉和垃圾焚烧炉烟气条件下的使用要求，因此目前已广泛采用这类袋笼。
1.3.4 喷吹系统（1）喷吹系统采用行喷吹方式。
清灰气源经减压后送入喷吹装置。
（2）每个单元配1套喷吹装置，＃1～#8单元各设10个脉冲阀，每个脉冲阀负责14条滤袋的清灰。
（3）每排滤袋的上方有一根喷吹管。
每根喷吹管上设有14个喷嘴，每个喷嘴对应一条滤袋的中心。
（4）脉冲阀技术参数如下：（5）喷吹清灰采用在线清灰方式。
1.3.5花板花板是由小块刚性花板组成，保证花板的局部平整性，避免袋口漏风和袋体歪斜，袋尾相碰撞，造成滤袋破损1.3.6气流分布板、挡风板设置在滤袋和进口之间，将烟气均匀分布到各室，一方面防止含尘气流直接冲刷滤袋，另一方面在局部形成沉降室，使大部分的粉尘落入灰斗。
布袋除尘器操作说明书
一、斗式除尘器简介
斗式除尘器是一种离心式除尘器，由滤袋、斗室、喷吹壳、电机组成，利用风机引起的气流，将扬尘吸入到除尘器内，空气经尘料抛撒器均匀布撒，再经过滤料抖动后进入滤袋，集尘污物被滤袋吸附，清洁空气通过滤
袋进入出气管，完成除尘过程。
二、操作注意事项
1、首先要在电源熔丝上把电源接通，打开斗式除尘器，连接电机，
电机接地要牢固，接线要严密。
2、除尘器开启前应检查电机轴承润滑情况，确保轴承润滑良好，电
机接线要检查是否符合要求，确保电机正常运转。
3、检查滤袋是否存在老化现象，滤袋必须完好无损，安装要牢固，
衬垫牢固，缝隙无空隙，表面要光滑，滤袋扣接牢固，密封可靠。
4、关闭斗式除尘器的风机和抛撒器，可以通过把风机控制箱的控制
杆拉至最低位来关闭风机，抛撒器也可以通过把抛撒器轴架调至最低位关闭。
5、排放尘料，可以通过斗室的出料口取出滤袋上排放的灰尘。
6、定期清理滤袋，滤袋气量降低时，除尘效果也会降低，要定期观
察滤袋清理情况，清理时应当使用阴极气体焊枪，使用时应谨慎，防止发
生火灾。
布袋除尘器使用说明书【篇一：袋式除尘器使用说明书 (2)】 dm4320型低压脉冲袋式除尘器说明书编制：审核：审定：单位电话：xxxxxxxxxxxxxxxxxx目录1、设备技术性能-----------------------------------------------12、结构和工作原理--------------------------------------------13、设备安装-----------------------------------------------------54、试运转--------------------------------------------------------115、操作维护和检修--------------------------------------------136、润滑项目表--------------------------------------------------167、易损件表-----------------------------------------------------168、电气接线图和电控-----------------------------------------161、设备技术性能名称：低压脉冲袋式除尘器型号和规格： dm4320型适用烟气：用于生物质燃烧锅炉烟气处理烟气量： 280000m/h3正常烟气温度： 200℃最高允许烟气温度： 200℃入口含尘浓度： 70g/m3出口含尘浓度： 50mg/nm3允许操作压力： -5000pa收尘器阻力： 1500 pa漏风率： 3%过滤风速： 1.08m/min压缩空气量： 3nm3/min压缩空气压力： 0.25—0.4pa2、结构和工作原理2.1结构室数： 10个袋数/室： 144条/室滤袋总数： 1440条材质：mls-9800拒水防油美莱斯复合针刺过滤毡质量：≥850g/m2滤袋总面积：4320 m2袋收尘器：由过滤室、净气室、阀箱、灰斗、旁路阀、过滤装置、喷吹和压缩空气管路系统、楼梯平台等部分组成。

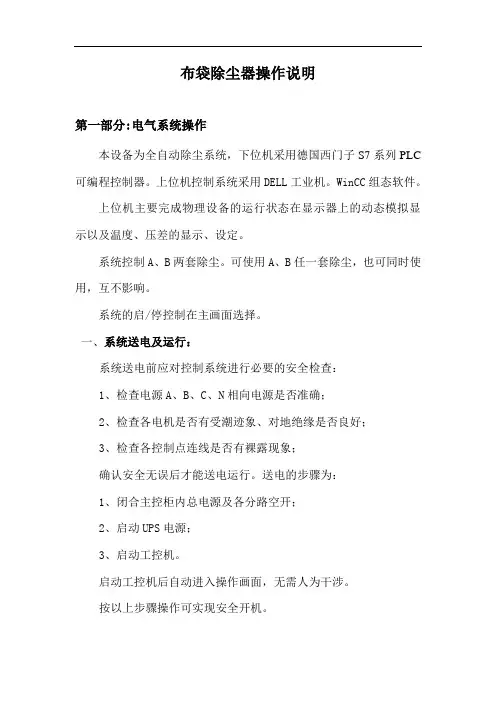

布袋除尘器操作说明第一部分:电气系统操作本设备为全自动除尘系统，下位机采用德国西门子S7系列PLC 可编程控制器。
上位机控制系统采用DELL工业机。
WinCC组态软件。
上位机主要完成物理设备的运行状态在显示器上的动态模拟显示以及温度、压差的显示、设定。
系统控制A、B两套除尘。
可使用A、B任一套除尘，也可同时使用，互不影响。
系统的启/停控制在主画面选择。
一、系统送电及运行：系统送电前应对控制系统进行必要的安全检查：1、检查电源A、B、C、N相向电源是否准确；2、检查各电机是否有受潮迹象、对地绝缘是否良好；3、检查各控制点连线是否有裸露现象；确认安全无误后才能送电运行。
送电的步骤为：1、闭合主控柜内总电源及各分路空开；2、启动UPS电源；3、启动工控机。
启动工控机后自动进入操作画面，无需人为干涉。
按以上步骤操作可实现安全开机。
二、清灰控制工艺清灰系统有手动和自动两种控制模式。
①、手动操作手动操作可以在上位机操作也可在现场机旁操作箱操作。
机旁箱操作时，首先将喷吹机旁箱的“中控/机旁”旋钮，切换至“机旁”（上位机显示“喷吹机旁”）。
(以1室清灰为例)。
关闭1室提升阀，然后顺序点动1-14#脉冲阀，操作完成14#脉冲阀后，打开1室提升阀。
其他室手动操作同1室。
上位机手动操作时来自喷吹机旁箱的“喷吹机旁”信号必须消失，按下主画面的“喷吹系统手动”，转换到喷吹手动状态，然后点击主画面“袋区画面”弹出喷吹上位机手动操作画面。
按文字提示操作。
操作方式同机旁箱手动操作。
清灰手动操作时注意：1、喷吹的时间应≤0.3S；2、喷吹间隔≥10S，或等气源充足；3、在除尘器正常工作情况下（旁通阀关闭状态）一次只能关闭一个提升阀，绝对禁止两个或两个以上提升阀同时关闭。
②、定时模式。
定时控制，来自喷吹机旁箱的“喷吹机旁”信号必须消失。
按下主画面的“喷吹系统手动”，的“取消手动”按钮，转换到喷吹自动状态。
系统将根据设定的清尘参数从1—8室顺序开始工作，工作完一个周期，停顿一个间隔，又开始循环工作。
除尘器控制原理及操作使用说明一．系统概述本系统采用西门子S7—300PLC作为除尘系统控制的核心，负责整个系统的控制及除尘风机相关数据的采集与控制。
系统设置就地操作箱、机房控制柜和上位工控机,工控机显示风机、清灰及卸灰部分的主要部件的工作状态，并设有过程监控画面、报警画面，及相关的显示画面，可以在线修改及显示除尘器的参数，方便操作人员的操作。
二．系统组成、功能及工作原理1.系统组成：本电控系统分为手动控制和自动控制二部分。
手动控制分为现场就地控制和上位机手动控制两部分, 手动控制时由现场就地控制箱或上位机直接操作控制，自动控制由工控计算机和PLC部分组成，即除尘监控系统。
系统框图及PLC配置图如下：系统框图PLC配置图2.系统功能本系统按硬件结构分成上下两部分，即上位工控机和PLC两部分，它们分别完成不同的功能。
2.1 上位机功能（1）采用上位机画面通过WINCC监控软件及通信协议，对系统所需要显示的参数进行实时的显示，方便操作人员了解整个系统的工作情况。
（2）在线修改参数，在线点击启停现场设备。
2.2 PLC功能（1）接受上级指令，发送并采集现场各类设备运行实时参数，状态信号。
（2）风机也有PLC控制，主风机及液力偶合器的运行信号、需要测量的温度、压力、转速等都进入PLC进行运算及监控。
3．工作原理除尘器主要分为清灰和卸灰两部分，其工作方式也是按这两部分进行的。
3.1清灰部分：清灰控制有三种方式分别为压差清灰、定时清灰和混合清灰。
（1）当采用差压清灰方式时，根据现场采集的进出口压力信号的差值和设定值进行比较，当差值达到设定值时，系统发出清灰信号去控制提升阀和脉冲阀进行清灰动作。
（3）当采用定时工作方式时，PLC进行计时，并和设定值进行比较，当运行时间等于设定时间时，系统发出清灰信号去控制提升阀和脉冲阀进行清灰动作。
（4）当采用混合控制方式时，系统基于时间为主，压差为辅。
根据给定的压差设定值，在运行期间，当压差小于设定值时，则按时间设定工作；当压差大于等于设定值时，则强制对除尘器进行清灰。
新能纺织XMC270布袋除尘器使用说明书广州荫雅环保设备有限公司编制二零一零年六月一、设备结构XMC270除尘器主要设备组件包括，本体、气包、电磁脉冲阀、提升阀、星型卸灰阀、顶部端子箱、主控制柜等。
除尘器本体由上箱体、中箱体、下箱体、楼梯栏杆等组成。
除尘器外形结构见总图。
二、工作原理含尘气体从通气道下部进入中箱体，向上抬升经过布袋，粉尘被阻留在滤袋外面，干净气体进入袋内，并经袋口、上箱体再从通气道排出。
本除尘器采用离线定时清灰，运行达到设定时间后，提升阀板压下，该箱体离线，脉冲阀配合动作，瞬间喷出高压空气，使滤袋发生瞬间形变，滤袋上粘结的粉尘随之剥落，落入灰斗，再通过卸灰阀排出。
三、操作使用说明1.操作界面该除尘器的控制操作主要在PLC控制柜上进行。
该控制柜面板上共有17个按钮和指示灯，具体内容见“清灰控制柜面板图”。
在该面板上可手动操作或按编定的程序自动操作除尘器的所有电气设备。
掀开控制面板，正上方的是各设备的开关，往下是布置在柜内的各种电器元件。
正下方是接电端子等。
PLC安放左下方，打开PLC保护面板，可以在显示模块上设置部分参数。
2.开机运行开机前应对设备整体进行检查，做好开机前准备工作，包括：1）打开除尘器顶部气包排污阀，泄去凝结水再关闭。
启动空压机，开始供气，并检查气包压力稳定后的压力，一般应在0.3~0.4Mpa范围内；2）打开控制柜送电开关；3）检查控制面板的“卸灰阀启动”按钮，使卸灰阀处于停止状态；4）将控制面板的“喷吹自/手动选择”钥匙开关调至“自动”；5）按下控制面板中“5#提升阀启动”按钮，使该提升阀关闭（指示灯亮时为关闭）；确认无误，启动风机，开机后除尘器处于自动运行状态，提升阀和喷吹系统按照PLC 预先设定的程序运行，无需人工操作控制。
3.手动操作当系统出现紧急情况时，如锅炉工作不正常、布袋清灰不正常或者需要临时检修时，可进入手动操作程序。
操作步骤如下：1）将控制面板的“喷吹自/手动选择”钥匙开关调至“手动”。
布袋除尘器操作使用说明操作使用说明：1.前言1.1 目的本文档旨在提供布袋除尘器的操作使用说明，以确保用户能正确地操作和维护布袋除尘器，确保其正常运行和使用寿命。
1.2 范围本文档适用于所有型号的布袋除尘器。
2.安全注意事项2.1 电源在操作布袋除尘器之前，请确保整个系统的电源已拔除，并且主电源已关闭。
这样可以确保您的安全。
2.2 防护措施使用布袋除尘器时，请戴上个人防护装备，包括手套、眼镜和面罩等。
2.3 清洁和维护在清洁和维护布袋除尘器之前，请先停机，并确保所有电源已关闭。
避免由于机器突然启动而导致的伤害。
3.布袋除尘器的组成部分3.1 主机布袋除尘器的主机由机壳、电机、滤袋和控制面板等组成。
了解主机的各个部分对正确操作和维护非常重要。
3.2 风管系统风管系统是布袋除尘器的重要部分，其中包括进风管道、排风管道和排放口等。
正确安装和连接风管系统对保证除尘器的正常运行非常重要。
3.3 控制系统控制系统包括电源开关、启动按钮、停止按钮和指示灯等。
熟悉和正确使用控制系统可以确保除尘器的正常操作。
4.操作步骤4.1 启动布袋除尘器4.1.1 确保电源插头已插入，并主电源已打开。
4.1.2 检查滤袋是否安装正确，并确保进风管道和排风管道都已连接。
4.1.3 按下启动按钮，布袋除尘器将开始运行。
4.2 停止布袋除尘器4.2.1 按下停止按钮，布袋除尘器将停止运行。
4.2.2 断开电源插头，并关闭主电源。
5.维护和清洁5.1 定期清洁滤袋定期清洁滤袋可以确保除尘器的正常运行。
请按照以下步骤清洁滤袋：5.1.1 断开电源插头，并关闭主电源。
5.1.2 打开布袋除尘器的机壳，取出滤袋。
5.1.3 使用清洁工具清除滤袋上的灰尘和污垢。
5.1.4 将清洁后的滤袋重新安装到除尘器中。
5.2 滤袋更换滤袋的更换周期根据使用情况而定，一般为3-6个月。
请按照以下步骤更换滤袋：5.2.1 断开电源插头，并关闭主电源。
5.2.2 打开布袋除尘器的机壳，取出旧滤袋。
布袋除尘器操作使用说明一、产品说明布袋除尘器是一种常用的工业排放处理设备，适用于各种固体颗粒物的过滤和除尘。
本产品采用布袋除尘技术，具有高效过滤、除尘效果好、操作方便等特点，广泛应用于燃煤锅炉、电厂、水泥厂、化工厂等行业的废气处理中。
二、操作准备1.确保布袋除尘器已经连接好电源，并检查供电电压是否符合要求。
2.检查除尘器内部的滤袋是否干净，如有污垢应及时清理。
3.检查各个连接口和阀门是否紧密密封。
4.确保布袋除尘器正常运转前，场地环境清洁、通风良好。
5.确保工作人员已经完成培训并熟悉操作规程。
三、操作步骤1.打开主电源开关，启动除尘器的电机。
2.检查除尘器的运行指示灯，确保电机正常运转。
3.调节进风阀门开度，控制进风量。
4.根据实际需要，调节出风阀门的开度，控制排风量。
5.定期检查滤袋的工作状态，如发现堵塞或者破损应及时更换或维修。
6.定期清理除尘器的灰斗，防止灰尘沉积影响除尘效果。
7.如需停机，先关闭出风阀门，再关闭进风阀门，最后关闭电机。
四、注意事项1.操作除尘器时，应配戴好防护设备，避免灰尘对身体的伤害。
2.严禁烟火等明火靠近除尘器，防止火灾的发生。
3.严禁未经许可打开除尘器的各种阀门和盖板。
4.定期对除尘器进行维修和保养，保证设备的正常运行。
5.定期清理滤袋，避免滤袋堵塞影响除尘效果。
7.未经许可，严禁对除尘器进行改装或拆卸。
五、故障处理2.滤袋堵塞或破损：检查滤袋是否需要清洗或更换，及时采取相应的措施。
3.进风阀门或出风阀门无法打开或关闭：检查阀门是否损坏或卡住，及时维修或更换。
4.除尘效果不佳：检查除尘器是否正常运行，及时清理滤袋或灰斗，确保设备正常工作。
布袋式除尘器使用说明手册（详细）本手册是的原理、构造和使用应该注意的事项及辅助设备操作维护等方面的技术要求，以便使操作人员能正确了解使用该型除尘器。
供调试与使用时使用。
1.概述除尘器由上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、卸灰装置及检测、控制系统等组成。
整套除尘器还包括检修平台、照明系统、检修电源等辅助设备。
工作原理如下:含尘气体由进风烟道各入口阀进入各单元箱体，在箱体导流系统的引导下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净气体透过滤袋，经上箱体、提升阀、出风烟道排出除尘器，经过风机和烟囱直接排放到大气中。
随着过滤工况的进行，当滤袋表面积尘达到一定量时，由清灰控制装置(差压或定时、手动控制)按设定程序，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。
落入灰斗中的粉尘经由仓泵进入气力输灰系统。
结构特点如下:本脉冲布袋式除尘器为外滤式除尘器，即含尘气体在滤袋外，洁净空气在滤袋内，袋口向上。
清灰功能利用差压或定时、手动功能控制在线清灰仓室，启动脉冲喷吹阀喷吹，使滤袋径向变形，抖落灰尘。
除尘器同时具有离线检修功能。
2、工艺流程整个除尘器的工艺流程可以简单描述为通过对经过除尘器的含尘气流的阻力的控制，使滤料保持zui大的捕获尘粒的能力，此控制即为周期性地对布袋清灰，防止气流阻力过大。
气流在进入汇风箱后经过各入口阀直接进入各箱体进行过滤，气流流量由各过滤室的压力自行控制，压力低的过滤室气流流量将较大。
因此，旦个过滤室的压差过大，更多的气流(含有更多的尘粒)将被赶往其它过滤室，直到各过滤室压差相当。
在实际工况中，各过滤室的压差基本相同，如果过滤室的压差较高(高于设定值)，该室将进入清灰程序;如果其中一过滤室的压差一直较高且清灰后无明显下降，说明该室有滤袋被堵;如果其中一过滤室的压差一直较低或陡然下降(低于设定值)，说明该室滤袋有破损。
灰斗上部(中箱体)设有进风管，气流由此进入过滤室，灰斗进风管中的气流分配系统将气流均匀地分布到过滤室的整个截面。
过滤室中滤袋安装在花板上。
含尘气流在穿过滤袋进入净气室(此过程即为过滤过程或称为除尘过程)时，滤袋外表面即留下一层灰层(布粉层)。
与滤袋材质相比，灰层更为细密。
事实上，小的尘粒是由灰层捕获的，否则就能穿过滤袋。
因此，新的滤袋在刚投入使用时，将有极细微的尘粒穿透滤袋逃逸，在烟囱口形成羽状烟，当布粉层形成后，羽状烟即消失。
为防止滤料的压力降过大，必须周期性地对滤袋进行清灰。
滤袋清灰并不是将滤袋上的灰层全部彻底清除，清灰后将残余少量由极细微尘粒组成的布粉层，用于下一除尘过程中捕获较小尘粒。
清灰利用脉冲气流实现，清灰过程是逐室、逐行进行的。
过滤室执行清灰工序时处于在线状态。
烟' (通过滤袋，除去绝大部分尘粒后，通过出风管和引风机，zui后由烟囱排出。
一、试运行前的检查1.清理：除尘器安装完成后，应对除尘器作全面的检查，清除除尘器内部的所有杂物:包括焊渣、焊条头、气割残留物，手套和烟头等。
这些清除工作可利用压缩空气来完成，清除杂物时应拆下灰斗卸灰阀(杂物将从灰斗出口排出)2.检查:除尘器所有接法兰，均应衬有密封材料保证密封。
所有人孔盖与检查门均应压紧，密封条无漏装，不得有漏气现象2.检查①检查滤袋是否安装完好，没有漏装现象;②所有滤袋的接缝都应朝向同一.方向(背对进气口)，滤袋口弹簀涨圈与花板的接触是否良好，弹簧涨圈完全舒展，无皱折现象;③袋笼与滤袋的配合是否紧密，袋笼垂直，无弯曲现象;④喷吹管固定牢固，喷嘴是否垂直，无偏斜现象，与滤袋对中良好:⑤离线阀和旁通阀动作灵活，无卡阻现象，阀板与离线阀口接触良好，气缸行程是否合适;⑥进风口调节阀密封是否良好，阀门是否转动灵活:⑦压缩空气系统是否无漏气现象，气动三联件油杯中是否已加注润滑油，油位是否合适，减压阀的设置是否处于0.3*0. AMpa,安全阀的设置是否处于0.4Mpa;⑧校验原理图;⑨电缆安装后和激励前绝缘检查二、除尘器的预喷涂操作说明1.打开所有入口阀及出口阀，开启风机百分之八十，观察四仓室差压变送口，调节入口阀，保证四仓室压差一致，说明四仓室风量分配基本=致;并作好入口阀的开启位置;2.关闭压缩空气或关闭喷吹信号，让喷吹系统处于非工作状态;3.打开第一个过滤室的进风调节阀，关闭其它三个阀门;4.打开第一个仓室的所有离线阀;5.打开风机，将风机入口风量调节阀开到20%30%;6.从预喷涂装置喂入Ca(OH)2至除尘器;单仓差压达到200300Pa时(每仓室喂入Ca(OH)2粉尘量为300Kg400Kg)，重复第二、三和五步依次对第二、三、四仓室进行预喷涂。
7.预喷涂结束后，打开所有进出口阀门(不得起动旁路阀)打开压缩空气和喷吹信号，在Ap达到900Pa(粉饼形成)时，开始清洁滤袋;8.除尘器操作的正确与否直接关系到滤袋是否能达到其zui佳性能和有效防止滤袋的过早失效。
三、启动除尘器前注意事项1.引风机开启前，应检测提升阀或旁路阀，至少有其中种处于打开位置。
防止在提升阀、旁路阀都处于关闭位置时启动风机，这样会严重损坏电机及提升阀和旁路阀2.除尘器启动前做好对除尘器清理及检查工作。
3. 启动后，除尘器就会过滤含尘气体从而达到除尘效果，在线状态下进行清灰程序。
通常，除尘器性能的zui佳显示就是除尘系统的压力降。
特别是除尘器单个过滤室的压力降是滤袋状况的zui佳显示，压力降的突然开高或降低即意味着滤袋的堵塞、泄漏、阀不动作、清灰系统失灵或灰斗积灰过多。
处于对滤袋的保护，每个过滤室的压力降zui高不得超过900Pa.操作分主控室操作及现场操作，主要在PLC主控室操作，现场操作主要在调试及维修期间进行操作.1.PLC主控柜清灰控制:三档选择按钮选在手动控制方式时，则PLC主控柜上有两个旋钮及两个按钮都处于工作状态，可以控制提升阀开关、旁路阀开关、脉冲喷吹、故障复位。
2.当控制提升阀、旁路阀开关时，PILC主控柜上有相应的动作指示(灯)，若工作发生故障，有相应的故障报警指示(灯)。
3.按下脉冲喷吹按钮，及现场所有脉冲阀将依次喷吹一次。
想要继续喷吹即可再按下，每按一下即脉冲阀依次喷吹一次(若系统处于脉冲喷吹时，则此按钮不处于工作状态，按此按钮将失效!4.当系统发出任一报警信号时，操作人员想要停止系统喷吹，即可按下故障喷吹按钮，方便人员去现场维修!5.三档选择按钮选在自动控制方式时，则PLC主控柜上有两个旋钮及两个按钮都将失效，自动控制采用压差(定阻)控制方式，PLC主控柜上有一总差压仪表，显示为实际值，再此仪表上可设定差压值，当达到设定的压差值时(800900Pa)，系统将开始清灰。
如果一次清灰后除尘器阻力仍然高于设定值，清灰继续进行。
如果在清灰过程中，除尘器阻力降低到设定值以下，清灰工序在完成一个周期后才停止，直到除尘器阻力超过设定值，开始下一次清灰工序。
此清灰程序的执行由主控柜(PLC低压柜)直接进行控制。
6.三档选择按钮选在定时控制方式时，则PLC主控柜上有两个旋钮及两个按钮都将失效，PLC主控柜上有一定时仪表，显示为时间实际值，定时控制:选择开关选定“定时”位置，系统满足定时控制条件后，系统将开始自动清灰一周，当下次再满足定时控制条件后，系统又开始喷吹一周，如此反复进行。
a)PLC主控柜仪表及工控机操作仪表PL.C主控柜共有6个仪表，为1-4#差压、进风口温度、总差压、定时。
I.1-4#差压:显示1、2、3、4仓室内的压差，根据此压差可以观察每个仓室的运行情况。
II.进风口温度:显示进风口处的烟尘温度。
IIl.总压差:显示进风口与出风口之间的压差，根据此仪表可设定定阻喷吹控制方式。
IV.定时:在用定时喷吹控制方式时，可根据该仪表进行时间设定。
b)除尘器的清灰工序可以由操作人员在现场手动启动。
通过现场操作箱进行现场操作。
在喷吹现场柜上有一自动/手动旋钮，当打在自动上即PLC主控柜上的操作有效，就地其他旋钮操作无效。
若打在手动上，则PLC主控柜上的操作无效，就地其他旋钮操作有效，在此时选择柜体面板上的任一旋钮将处于工作状态，有16个气包喷吹选择按钮，当任一一个按钮处于开的位置，即该气包就进行喷吹(在气源压力允许的条件下，可多个气包同时喷吹)，有四个提升阀开关旋钮，两个旁路阀开关旋钮。
一个电源指示，一个急停按钮，当想关闭现场电源，可按下此按钮。
四、除尘器的操作启动后，滤袋表面会形成布粉层，除尘器就会在在线状态下进行清灰程序。
通常，除尘器性能的zui佳显示就是除尘系统的压力降。
特别是除尘器单个过滤室的压力降是滤袋状况的zui佳显示，压力降的突然升高或降低即意味着滤袋的堵塞、泄漏、阀不动作、清灰系统失灵或灰斗积灰过多。
处于对滤袋的保护，每个过滤室的压力降zui高不得超过900Pa。
1.-滤袋的清灰:a)的脉冲清灰控制采用手动和自动两种方式，可相互转换。
自动控制采用压差(定阻)和定时两种控制方式，可相互转换，压差检测点分别设置在除尘器的进出口总管处，当达到设定的压差值时(800900Pa)，除尘器各室依次进行脉冲喷吹清灰，清灰程序的执行由主控柜(PLC低压柜)直接进行控制。
b)定时控制:选择开关选定“自动”“定时”位置，系统满足定时控制条件后，依次完成所有室的清灰工作。
c)定阻控制:选择开关选定“自动”“定阻”位置，当除尘器差压达到设定值时，开始清灰工序:1#室清灰指示灯亮，开始喷吹，喷吹结束后，间隔5S后下一仓室进行工作，依次完成所有仓室的清灰工作。
如果一次清灰后除尘器阻力仍然高于设定值，清灰继续进行。
如果在清灰过程中，除尘器阻力降低到设定值以下，清灰工序在完成一个周期后才停止，直到除尘器阻力超过设定值，开始下一次清灰工序。
2.除尘器的关机:用PLC关闭除尘器，除尘器提升阀会关闭，再手动关闭进风口调节阀(注意:在滤袋清灰过程中或灰斗中还有积灰时，不能关闭输灰系3.再对除尘器内部进行检查或维修时必须悬挂标记，防止有人员突然打开。
4.当除尘器的关闭时间超过48小时时，以下步骤请:★关机后，清除除尘器过滤室中的烟气，因为烟气中含有很多的水汽和其冷凝气体。
★在除尘器冷却前对滤袋进行3-5次清灰。
★将灰斗内的灰尘完全清空。
★关闭输灰系统。
★开动引风机，用一个小时左右的时间对除尘器清理。
★关掉引风机。
★进入过滤室前先使用排风机通风，检查完毕后及时关闭各检查门。
五、除尘器的维护说明所有和滤袋有关的维护都可以在净气室进行，除尘器顶部的便掀式项盖用于滤袋等的检查和更换。
除尘器有检修平台，用于检查和维护有关清灰系统、电控设备、阀门等设备。
以下条款为维护的程序，须周期性地检查以促进“无故障操作”:★每天:对各仓室压力降、阀、气缸和进出风阀门的操作进行一次巡回检查，并至少每两小时作次记录;★每周:对整个清灰循环系统进行观察，确认清灰循环、进出风阀门的操作和PLC操作正常。
