某高层住宅楼水电安装项目施工组织设计编制： ___________________________ 审核： ___________________________ 审批： ___________________________202x年XX月目录一、工程概况： (3)二、施工依据： (3)三、施工前准备工作： (3)1、施工前准备工作 (3)2、编制施工进度计划和合理劳力组织 (3)3、材料器具、设备组织供应 (4)四、施工方法： (4)1、施工基本顺序 (4)2、防雷与接地装置施工 (4)3、电气配管（盒）施工： (4)4、管内穿线 (5)5、电气器具安装 (5)6、给水管道安装工程 (5)7、排水管道工程 (6)8、给水管道附件及卫生器具安装 (6)五、主要质量、技术保证措施： (7)六、主要安全保护措施： (7)七、分部分项工程质量验收评定划分： (8)八、主要机具进场计划： (9)九、主要材料进场计划： (9)十、施工进度计划：（见附页） (10)一、工程概况：1、本工程为商住楼，由XXX省国防工业设计院设计，某建设工程公司施工，工程地点位于XXX县，本楼为八层混凝土框架结构。
建筑地面积约1178肝，总面积约为9400肝，室内零点设计标高+0、00米，总长42.4m,宽27.8m,水电安装工程主要内容为电气照明安装，室内给、排水管道及水表及配件安装。
2、给排水安装工程设计生活给水管为PP-R管材，主干管及配水管采用热熔连接安装，消防管道采用镀锌钢管，排水管道为PvC材质。
3、本工程电源由小区变电所采用YJV22-0.6∕1KV-4*7O电缆直接引至底层总配电箱，照明部份，照明配电箱至灯具线采用BV2.5mm2穿PVC管暗设，灯具采用吸顶安装。
4、防雷接地工程本工程防雷接地等级属三类防雷，防雷接地与配电箱保护接地共用一个接地系统，其连接采用一40X4扁铁焊接，接地电阻实测值应小于1欧姆（设计值），接地体利用基础地梁底两主筋（不小于中16）搭接处焊接作为接地体，利用柱内对角两主筋搭接处焊接作为引下线，在女墙上明设一条直径为Φ12的镀锌圆钢作为避雷带。

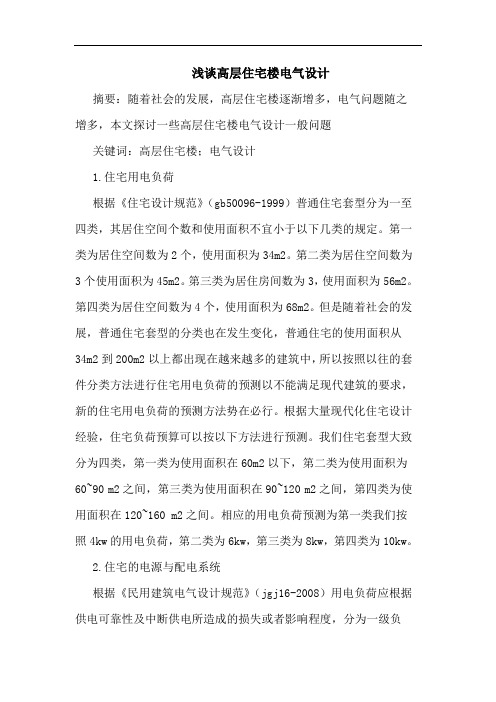

浅谈高层住宅楼电气设计摘要：随着社会的发展，高层住宅楼逐渐增多，电气问题随之增多，本文探讨一些高层住宅楼电气设计一般问题关键词：高层住宅楼；电气设计1.住宅用电负荷根据《住宅设计规范》（gb50096-1999）普通住宅套型分为一至四类，其居住空间个数和使用面积不宜小于以下几类的规定。
第一类为居住空间数为2个，使用面积为34m2。
第二类为居住空间数为3个使用面积为45m2。
第三类为居住房间数为3，使用面积为56m2。
第四类为居住空间数为4个，使用面积为68m2。
但是随着社会的发展，普通住宅套型的分类也在发生变化，普通住宅的使用面积从34m2到200m2以上都出现在越来越多的建筑中，所以按照以往的套件分类方法进行住宅用电负荷的预测以不能满足现代建筑的要求，新的住宅用电负荷的预测方法势在必行。
根据大量现代化住宅设计经验，住宅负荷预算可以按以下方法进行预测。
我们住宅套型大致分为四类，第一类为使用面积在60m2以下，第二类为使用面积为60~90 m2之间，第三类为使用面积在90~120 m2之间，第四类为使用面积在120~160 m2之间。
相应的用电负荷预测为第一类我们按照4kw的用电负荷，第二类为6kw，第三类为8kw，第四类为10kw。
2.住宅的电源与配电系统根据《民用建筑电气设计规范》（jgj16-2008）用电负荷应根据供电可靠性及中断供电所造成的损失或者影响程度，分为一级负荷、二级负荷和三级负荷。
普通高层住宅也应根据规范划分负荷类型。
对于多层建筑，消防控制室、火灾自动报警及联动控制装置、应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统等消防用电为二级负荷，普通电梯，弱电机房，主要疏散通道公共照明、排水泵用电为二级负荷，其余为三级负荷。
其中普通高层住宅电源一般采用220v/380v，三相四线，电源进线电缆从变配电室沿电缆桥架引至住宅楼，出桥架后穿钢管引至地下一层配电间，住户一户一表每单元引一路低压电源。
电气专业对建筑设计（住宅小区、别墅类建筑）的基本要求一、总体（一）强电设计（1）大型住宅小区独立设置10kV开闭所，每1.2~2.0万户设一座开闭所，建筑面积200~300㎡，用地面积≥500㎡。
（2）室外总体根据小区总容量来确定变配电所的数量，具体采用Ⅲ型站、Ⅳ型站还是箱式变，需与当地供电部门征询后确定。
如无特殊规定，优先采用箱变型式。
（3）变配电所具体尺寸不同的供电局会要求不同，供电部门针对具体项目会有详细的尺寸要求。
一般情况下，Ⅲ型站有13m*9m和12.5m*7.5m两种规格，Ⅳ型站为15m*7.5m。
欧式箱变500kVA一台，约为3.2m*2.5m，800kVA一台，约为3.7m*2.5m，每组箱变通常为两台并列设置，箱变宜设置在建筑物的两侧或建筑物的背面等较隐蔽的场所，每组箱变距建筑物外墙不应小于8m（上海市环保部门要求箱变开门一侧距住宅外墙不小于15m），距人行道边不小于1m ，每两组间距不小于5m。
（二）弱电设计（1）住宅小区总体应设置一个集中式弱电管理中心，集电信网络系统、有线电视系统、公共安全系统、火灾自动报警系统及设备智能化管理系统的前端于一处，便于统一管理与操作。
中心机房宜设置在住宅小区内用户中心位置，并且应满足通信管线进出方便的要求。
通常设于会所、门卫的一层，不应与变配电所等强磁场干扰源、水泵房及水池相毗邻。
（2）小区中心机房的使用面积为：500户以下≥30㎡，500～1000户≥50㎡，1000～2000户≥60㎡，每增加1000户，中心机房使用面积宜增加10㎡。
（3）中心机房梁下净高不应低于2.6m；外门应向外开启，宽度不宜小于1.2m，高度不宜小于2.1m；中心机房的耐火等级不应低于二级。
二、单体（一）强电设计（1）低压配电间低层、多层住宅不设低压配电间。
公共部位要考虑电业熔丝盒和电表箱的位置。
100A～200A的电业熔丝盒尺寸600*500*200（宽*高*厚），底距地2.0m。
超高层建筑电气设计的关键技术周祝正摘要：超高层建筑的不断增加，会增加整个建筑对机电设备的使用，随之而来的是电力负荷的提高。
因此，在超高层建筑设计的过程中要特别注意电气设计，力求能满足不同机电设备的用电需求。
国家对超高层建筑中的各项设计都具有明确的规定和技术标准，电力设计也不例外，在具体的设计过程中，要积极按照国家的标准进行，不断完善整个超高层建筑的电力设计。
关键词：超高层建筑；电气设计；关键技术一、超高层建筑电气设计基本要求1.1超高层建筑电气设计的安全性要求任何建筑设计首先必须考虑安全性，尤其是超高层建筑电气设计更是不可例外，实际设计人员在有效确保安全性的同时，还需考虑电气系统的稳定可靠性，一般综合考虑。
由于楼层较高，可以将负责整个楼层的电气系统变配房设置在位于楼层的中央位置，这样的操作方式可以实现能够有效降低低压配电时的电压损失；同时可以考虑在建筑物的地下层设置柴油发电机，以确保任何时候下高层建筑可以实现持续供电的可能。
整个建筑在进行电气系统的设置时，一定要结合楼层的实际高度，控制电缆与电线的实际长度。
1.2超高层建筑的电气设计尽可能的满足其节能性设计要求现代社会的发展，越来越关注节能与环保了，低碳节能环保已经成为社会发展的主流趋势，超高层建筑在实现节能上，可以借助采用市场上较为流行的T5节能荧光管，其次在水泵或者是空调风机的设置过程中，可以通过采用我国设计的比较主流的变频控制实现，这种设计的优势主要在于能够根据系统地实际操作需求，自动调整实现马达的用电量。
这样就可以实现避免传统的由于马达运转时间过长而带来的对用电量的消耗浪费的情况。
二、超高层建筑的供配电设计2.1超高层建筑电气负荷的分级城市中的写字楼、宾馆、住宅公寓多为超高层建筑，人员密集、疏散困难是它的关键特征。
因而用电设备的负荷要求的等级就更高了，一般情况下应用一级负荷。
但一级负荷一旦出现供电中止的问题，就极有可能引发爆炸、火灾和中毒的险情。
浅谈高层建筑的电气设计与节能措施摘要：为了提高大型商场等现代高层建筑电气设计质量，本文结合规范和工程管经验，详细阐述了现代高层建筑电气设计的主要内容，并从设计上满足系统用电负荷安全性要求，同时提出了设计中应注意的电气节能问题。
关键词：高层建筑、电气设计、电气节能中图分类号：tu74文献标识码： a 文章编号：引言：大型商场、高层建筑电气设计质量保证是比较复杂的一个课题，同时高层建筑耗能浪费的现象也是一个迫在眉睫的问题。
作为商场的电气工程师，不应只停留在电气维护和商业装修工程现场的日常管理上，还应该主动熟悉和掌握与高层建筑电气有关的设计规范、设备选型和节能改造上。
高层建筑电气设计的主要内容负荷的计算电力负荷是供电设计的依据参数。
计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。
高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。
供电电源及电压的选择为了保证供电可靠性，现代高层建筑应有两个独立市政电源。
独立电源的设置依据供电条件确定。
两路独立电源源运行方式，原则上是两路同时供电，互为备用，且不同时停电。
另外需设应急柴油发电机组或蓄电池组，供应急照明、消防安防设备、电梯设备用电。
国内高层建筑的供电均为10kv标称电压电压等级，在高层建筑物内或附近设置10kv/380v变配电所，供建筑设备用电。
高低压变配电系统的设计高夺压配电系统：现代高层建筑多是采用两路独立的10kv电源同时供电。
一般高压采用分段，自动切换，互为备用。
母线分段数目一般为两段。
新建筑城区的10kv电源进线全采用电缆进线。
高压系统及低压干线的配电方式多采用放射式系统。
现代高层住宅居民用电部分由其用电性质决定采用封闭插接式母线。
水平干线因走线困难，多采用全塑线缆与竖井干线联接。
每层设配电小间。
层间配电箱经封闭母线插接箱取得电源。
当层数较多负荷较大时，一般按层数分区设计分区干线供电。
在超百米的高层建筑常将配电变压器设计于地下层、中间层分区供电；或将设计于地下层、顶层两端向中间供电。
住宅建筑电气设计规范中华人民共和国行业标准P JGJ××－200＃住宅建筑电气设计规范Code for electrical design of residential buildings征求意见稿2008-8200×－××－××发布200×－××－××实施中华人民共和国建设部发布目录1 总则 (4)2 术语、代号 (4)2.1 术语 (4)2.2 代号 (5)3 供配电系统 (5)3.1 一般规定 (5)3.2 负荷分级 (5)3.3 供配电系统 (6)3.4 电压选择和电能质量 (7)3.5 负荷计算 (7)3.6 无功补偿 (8)4 配变电所 (8)4.1 一般规定 (8)4.2 所址选择 (8)4.3 配电变压器选择 (8)5 自备应急电源 (8)5.1 自备应急柴油发电机组 (8)5.2 应急电源装置（EPS） (8)5.3 不间断电源装置（UPS） (9)6 低压配电 (9)6.1 一般规定 (9)6.2 低压配电系统 (9)6.3 特低电压配电 (9)6.4 导体选择 (9)6.5 低压电器的选择 (10)6.6 低压配电线路的保护 (10)7 电源布线系统 (11)7.1 一般规定 (11)7.2 导管布线 (11)7.3 电缆布线 (11)7.4 电气竖井布线 (12)7.5 封闭式母线布线 (12)7.6 室外布线 (13)8 电气设备 (13)8.1 一般规定 (13)8.2 电梯 (13)8.3 电动门 (14)8.4 住宅套内配置 (14)9 电气照明 (16)9.1 一般规定 (16)9.2 公共照明 (16)9.3 住户照明 (16)9.4 照明节能 (16)10 防雷与接地 (16)10.1 一般规定 (16)10.2 防雷 (17)10.3 等电位联结 (17)10.4 接地 (17)11 智能化集成系统 (18)11.1 一般规定 (18)11.2 家居管理系统（HMS） (18)12 信息设施系统 (19)12.1 一般规定 (19)12.2 通信接入系统 (19)12.3 电话交换系统 (19)12.4 信息网络系统 (20)12.5 综合布线系统 (20)12.6 有线电视系统 (20)12.7 公共广播系统 (22)12.8 信息导引及发布系统 (22)12.9 家居配线箱 (22)12.10 家居控制器 (22)13 信息化应用系统 (23)13.1 一般规定 (23)13.2 物业运营管理系统 (23)13.3 信息服务系统 (23)13.4 智能卡应用系统 (23)13.5 信息网络安全管理系统 (23)14 建筑设备管理系统 (23)14.1 一般规定 (23)14.2 建筑设备监控系统 (24)14.3 表具数据自动抄收及远传系统 (24)15 公共安全系统 (24)15.1 一般规定 (24)15.2 火灾自动报警系统 (25)15.3 安全技术防范系统 (25)15.4 应急联动系统 (27)16 机房工程 (27)16.1 一般规定 (27)16.2 机房 (27)16.3 控制室 (28)16.4 弱电间（弱电竖井） (28)16.5 电信间 (28)1 总则1.0.1为在住宅建筑电气设计中应贯彻执行国家的技术经济政策，做到安全可靠、经济合理、技术先进、整体美观、维护管理方便，制订本规范。
毕业设计论文住宅建筑电气工程设计(强电设计和弱电设计)随着国民经济的飞速发展,人民生活水平的提高,出现了高层建筑。
高层建筑符合了人们对居住的环境、信息的获取、娱乐、教育等方面的要求，所以在21实际得以飞速的发展，在建筑设计中,电气设计占有相当重要的位置，一栋好的高层建筑必须有与其建筑造型相适应的电气设计，才能表达建筑设计者的完整构思，才能显示出建筑物的完美，良好的电气设计也是门艺术。
一个成功的电气设计是符合规范的前提下，必须以居民的安全为基础，保证住户的生命财产安全为原则，其次就是以居民的愿望为目的，满足住户的精神需求及物质需求，在次，最后，在这个资源紧张的情形下，节能也非常重要，四者缺一不可。
本设工程为民用高层建筑电气设计，设计包括两大部分，强电设计及弱电设计。
强电设计分为：供电系统设计、照明设计、防雷及等电位接地设计，弱电部分包括消防系统设计、有线电视设计、电话设计及宽带网络设计。
关键词：高层建筑、电气设计、生命财产、精神需求、物质需求、规范、节能、强电、弱电本毕业设计是培养建筑电气设计、施工专门人才的教学步骤，依据电气工程师所需的专业知识，选择民用建筑进行电气设计，是完全按照毕业后从事实际工程设计的步骤进行的。
通过本毕业设计题目要达到以下目标：（1）熟练运用计算机CAD技术进行建筑电气工程设计，掌握电气专业设计软件天正的使用方法；（2）熟悉各种建筑电气设计、施工规范；（3）掌握民用建筑电气设计的基本流程和计算方法；（4）能够熟悉各种施工技术、流程；（5）熟练运用互联网查询相关厂家产品、规范（6）综合运用所学知识解决本专业实际问题，深化提高知识水平。
因为是一次接触建筑电气设计，在设计中有很多不足的地方，也不是很熟悉，所有肯定有很多疏漏，但是在老师的精心辅导下，经过3个多月的时间的学习，基本做完了这个设计。
在以后的工作过程中，一定好好学习建筑电气设计的思路，认真学习设计规范，我相信一定能把这门专业做好。
高层住宅低压配电系统设计规定1. 前言为了确保高层住宅的低压配电系统设计安全、稳定和高效，提高供电质量和客户满意度，本规定旨在规范高层住宅低压配电系统设计的要求、流程和技术标准。
2. 适用范围本规定适用于设计高层住宅低压配电系统的相关人员，包含但不限于电气设计工程师、施工单位和运维团队。
3. 设计要求3.1 设计原则—低压配电系统设计应符合相关国家和地方标准、规范以及本规定规定的要求。
—设计应考虑建筑结构、用电负荷、用电设备等因素，确保配电系统的安全可靠和供电质量稳定。
3.2 供电方式—低层住宅可采用单电源供电方式，高层住宅介绍采用双回路供电方式，以提高供电可靠性和掌控用电风险。
—供电方式应依据实际情况进行选择，并经合理论证。
3.3 用电负荷计算—依据高层住宅的设计用电负荷，合理计算每个住户的用电负荷，并确保总用电负荷的合理调配和均衡。
—考虑到住户的用电习惯、电器设备的负载特性等因素，在计算用电负荷时要进行适当的裕度考虑。
3.4 电缆选择—依据用电负荷、线路长度等因素，选择合适规格的电缆，并考虑电缆敷设方式、敷设环境等因素。
—电缆的敷设应符合相关标准和规范，并考虑到后期维护和检修的便利性。
3.5 开关设备选择—选择符合国家标准的低压开关设备，并确保其额定电流、额定电压等参数满足实际需求。
—开关设备的安装位置应合理布置，方便操作和维护和修理。
3.6 配电箱设计—配电箱应依据实际需要选择合适的型号，并依据用电负荷合理布置回路。
—配电箱的绝缘性能和防护等级应符合国家标准和地方要求。
3.7 接地系统设计—设计应采用有效的接地方案，确保低压配电系统的接地电阻满足相关要求。
—接地系统的施工应符合相关标准和规范，并配备可靠的接地装置。
3.8 保护措施设计—在低压配电系统中应设置过载保护、短路保护、漏电保护等保护装置，确保人身和设备的安全。
—保护措施的设置应依据实际情况和要求进行设计，并经过合理验证和测试。
3.9 监测与管理系统设计—高层住宅低压配电系统应配备电能计量、远程监测、故障报警等监控和管理系统。
《装备维修技术》2021年第11期高层建筑中电气防火设计探究靳笑一（西部建筑抗震勘查设计研究院有限公司，陕西 西安 710048）摘 要：本文对高层建筑中的电气防火设计要点进行详细分析，为高层建筑电气防火设计提供重要的参考和指导。
关键词：高层建筑；电气防火设计引言：随着城市化的不断推进，为了满足城市多样化的发展需求，高层建筑的数量增多，功能逐渐复杂化，为了保障高层建筑内人身安全性能的提高和消防设施的安全高效使用，就要进行高层建筑消防系统的电气设计，减少火灾问题发生的概率和降低火灾发生时人员伤亡率和财产损失量。
所以设计单位要对电气防火设计工作进行重点把控，为建筑内生活和工作的人员提供安全保障。
1 高层建筑中的电气防火设计现实意义近些年来，我国城市的发展速度呈现几何倍数的提升，城市中的土地资源处于短缺的状态，所以高层建筑的规模逐渐扩大。
现阶段，高层建筑的消防工作受到广泛地关注，这是一项复杂且重要的工程，在保护建筑安全性和人民生命财产安全方面具有重要的作用。
高层建筑的主要特点为：第一，建筑面积较大；第二，建筑内功能多样；第三，建筑内人员较为密集；第四，建筑分隔和结构复杂；第五，建筑高度高；第六，火灾发生后扑救难度大。
这些特点，直接影响了人员疏散的速度和扑救时间，导致了救援时间的延长，增加了人员死伤概率，加大了消防人员扑救和救援的难度。
因此在高层建筑设计中要对火灾的预防和扑救进行重点把控，建筑设计中消防系统的电气设计起到了很重要的作用，大大提高了高层建筑的安全性能，切实保障了人民的生命财产安全。
2 高层建筑中消防系统的电气设计要点2.1消防电气设施的供配电设计第一，高层建筑中消防电气设施的安全可靠使用是建筑在发生火灾时安全性能保障的前提，是非常重要的，它的保障可以及时疏散人员并大大提高人员安全疏散的时间，并且可以保障扑救火灾的各项设施的使用。
因此对于消防电气设施的供配电设计，规范中有严格的设计要求。
具体设计应注意下列设计要点：高层建筑的消防设施用电负荷等级均为一级负荷。
浅谈高层住宅建筑电气的设计施工一住宅工程电气安装施工的内容
通常将住宅工程电气安装分为强电工程和弱电工程。
强电的处理对象是能源电力,其特点是电压高、电流大、功率大、频率低,如变电工程、照明工程、防雷接地安装工程等;弱电的处理对象主要是信息,即信息的传送和控制,其特点是电压低、电流小、功率小、频率高,如有线电视与通信系统、火灾报警系统、灭火控制系统等。
住宅工程电气安装施工,一般可分为三个阶段,即施工准备阶段、安装施工阶段和竣工验收阶段。
施工准备阶段是保证建设工程顺利地连续施工,全面完成各项经济技术指标的重要前提,也是一
项有计划、有步骤、阶段性的工作,它不仅是指在施工前,而且贯穿于施工的全过程,包括阶段性施工准备和作业条件的施工准备等。
安装施工阶段要求在施工中,根据电气装置的特点并依据规范要求制定合理的施工程序及安全措施进行施工,保证工程质量、严防事故发生、避免造成损失等。
竣工验收阶段要求在电气安装工程施工结束后,依据《电气安装工程施工及验收规范》和《建筑电气安装工程质量检验评定》进行全面的质量检验,达到工程指标后办理验收手续。
二住宅电气设计中应注意的问题
2.l配电系统注意事项
《住宅设计规范》(以下简称《住规》)第6．5．2条第l点规定住宅供电应采用tt、tn-c-s、tn—s三种接地方式。
在设计时由
城市公用低压线路供电的住宅楼—般采用tt系统：住宅小区的每幢住宅楼采用由小区变配电站配电时采用tn—c-s系统；对附设有变配电所的高层有电梯住宅采用tn-s系统。
2.2每户电源进线注意事项
大多数住宅每户一般都为单相电源进线。
随着社会的发展和生活水平的提高，高级住宅
的冬季采暖与夏季降温已不完全是采用以往的分体式空调来完成，而是由家庭小型中央空调
系统取而代之，家庭中央空调系统一般由风机盘管和空凋主机组成，风机盘管依然为220v电源，空凋主机则为380v电源。
此时住宅电源应采用三相电源进线，出线回路亦设_路三相断路器作空调主机电源。
《住规》第65．2条第5点还规定每套住宅进线断路器应采用同时断开相线和中性线的开关电器，所以对于单相电源进线采用双极开关；对于三相电源进线采用四极开关。
2.3每户配电箱出线回路的设计问题
一般出线回路按照明、普通插座、空调插座、厨房插座、电热水器插座等回路设计。
另一种方式。
除了厨房和电热水器插座同路外，其余插座完全可以按房间分片区设置回路，且线路敷设方便．交叉少。
另外。
近年来出现了电热地板辐射采暖技术，这种系统以电力产生热源，通过敷设于地板表层下的柔性加热电缆以及传感探头，由电子温控器自动控制向房间供热采暖。
根据不同地区系统功率指标(约50w-150w／m2)于每户配电箱按房问面积分回路并带漏
电保护预留容量。
2.4关子电能表的选型及表箱的设置
住宅照明计量表箱的设置方式在《民用建筑电气设计规范》
jgj16-2008第10．8.10条中做了详细规定。
但对集中式式计量表箱内的电表数量未作规定，笔者认为应将数量控制在20只表以内，否则电表箱体积太大，在制做、安装及进出管线施工方面都不便，多层住宅一般设置在首层嵌墙暗装，对建筑墙体造成较大影响。
高层住宅设置在管道井内，表箱太大对管道井的尺寸就提出了要求。
对单相电源进线的用户采用单相电表，对三相电源进线的用户采用三相电表。
另外，在城市电网直供用户可享受波峰波谷电价的地区应采用分时段汁量电表。
2.5关于插座的设置
这里主要淡一谈浴霸、电热水器及厨房燃气报警器插座的配置，市场上出售的浴霸有两
种，都是国内新技术新产品，有双灯头、三灯头及四灯头的，都配有单相三极插头和配套开关，电热水器也配有三极插头，设计时应根据卫生间的布置预留单相三极防溅插座。
家用壁装式可燃气体报警器(例如jrb-99系列)为单相两极插头，可与抽油烟机共用插座(选用单相二加三极插座)。
另外，对于如洗衣机等的插座应选用带开关型的较好。
2.6关于住宅建筑总开关的设置注意问题
住宅进线总开关处漏电保护功能的设置。
现行《住宅设计规范》
规定：“每幢住宅的总电源进线断路器．应具有漏电保护功能”，按规范条文的字面理解，应在进线总开关处设置漏电保护功能，但是对板式住宅楼来讲，有多个楼梯位，一般在中间楼梯位的底层设置总配电箱．再从总配电箱配出分支回路至每个楼梯位的集中电表箱，如果在总配电箱的进线开关处设置总漏电保护器，在用电容量较大情况下，线路和设备的正常泄漏电流也较大，势必难以满足《漏电保护器安装和运行}(gbl3955--92)中的规定：“选用的漏电保护器的额定漏电不动作电流，应不小于电气线路和设备的正常泄漏电流的最大值的二倍”，可能导致误动作而造成大范围停电，并且找出故障点很困难。
—种较好的做法是：在总配电箱的出线开关处设置漏电保护器，这样即缩小了故障范围，又满足规范要求。
对于高层住宅而言，一般由电气竖井内的竖向干线电缆或预分支电缆供电，笔者建议在楼层集中电表箱的总开关处设置漏电保护器，也可满足以上要求。
三如何确保住宅电气安装良性施工
3.1提高相关人员的业务素质
首先,包括施工技术人员、作业人员,甚至是业主在内的所有人员,都应该重视电气安装施工的质量问题,把它看作是住宅工程中必不可少的、举足轻重的环节。
其次,应对施工人员进行培训,提高其技术水平和业务素质,增强岗位责任心。
3.2加强电气安装施工管理
加强电气安装施工管理是为了保证较好的完成建筑安装工程施
工任务,具体是指从接受施工任务开始到工程竣工验收的全过程中,围绕施工对象和施工现场而进行的生产事务的组织管理工作。
要实现对电气安装施工进行有效的管理,就必须充分利用施工条件,发
挥各个施工要素的作用,合理的组织好施工工序,对土建施工和电
气施工进行良好的协调。
同时,还应对电气安装材料进行有效的管理,对材料的预算、采购、以及库存,到材料的领取、使用等方面都足够的重视,保证材料合格,按时到位。
3.3合理进行住宅电气安装施工的设计并提高设计水平
必须对住宅电气安装施工进行合理的设计。
首先要清楚认识住宅单位工程配电系统和变电系统,注意住宅单位的类型,是低层、多层、高层,还是别墅式住宅等。
同时,还要综合考虑室外景观的设计夜景彩色照明灯及声控喷泉及照明等,对住宅内空调、冰箱、洗衣机、厨房电炊事用具、电热水器等用电设备的用电插座数量进行严格的预算,特别要注意住宅建筑物的防雷设计和防电涌保护设计。
另外,对广播、电视、电信、宽带通信、安保呼救等弱电也要全面考虑。
在具体的设计中,综合考虑先前的因素,合理的设计线路、施工工艺和顺序等。
由于住宅是人们生活起居的地方,所以设计者在满足常规的用电要求和安全要求的前提下,应尽量考虑电气安装的美观和装饰效果,满足住户对美观、舒适、安全、方便的现代化生活需要,努力把电气安装工程质量提高到一个新的水平。
3.4严把电气安装施工的竣工验收关
电气安装施工结束后,应进行全面的质量检验。
竣工验收是指对
电气安装施工工程进行一次综合性的检查验收。
只有当施工工程通过竣工验收后,才可以投入使用。
提交的电气安装施工竣工验收报告的内容应包括:所有电气设备、管线及固定用材料、配线、穿线、接地极的埋设是否达到要求,接地线连接、电线连接及电线端子连接、下引线的连接是否合理,避雷网的埋设是否可靠,保证严格绝缘等。
对每一项都要进行逐一检验,不符合设计要求和规范的应坚决不予验收。
