单元综合复习（六）2.3 机床夹具一、单向选择题：1、欠定位是（A）。
A、不允许的；B、允许的；C、不一定。
2、工件在安装定位时，根据加工技术要求实际限制的自由度数少于六个即能满足加工要求，这种情况称为（B）。
A、欠定位；B、不完全定位；C、完全定位。
3、过定位是（C）。
A、不允许的；B、允许的；C、不一定。
4、锥度心轴限制（D）个自由度。
A、2；B、3；C、4；D、5。
5、在球体上铣平面，要求保证尺寸H（如左下图所示），必须限制（A）个自由度。
A、1；B、2；C、3；D、4。
6、在球体上铣平面，若采用如右上图所示的方法定位，则实际限制了（C）个自由度。
A、1；B、2；C、3；D、4。
7、过正方体工件中心垂直于某一表面打一通孔，必须限制（D）个自由度。
A、2；B、3；C、4；D、58、在车床上安装工件时，能自动定心并夹紧工件的夹具是（A）A、三爪卡盘；B、四爪卡盘；C、中心架。
二、多向选择题：1、以下属于工艺基准的有：（A、C、D）。
A、定位基准；B、设计基准；C、工序基准；D、装配基准。
2、定位结果不会使工件定位精度受到影响的定位现象是：（A、D）A、不完全定位；B、过定位；C、欠定位；D、完全定位。
3、机床夹具必不可少的组成部分有（A、B、D）A、定位元件；B、夹紧机构；C、对刀及导向元件；D、夹具体。
三、判断题：1、夹具装夹广泛应用于各种生产类型。
（T）2、工件夹紧后，位置不会再变化，因而也就定位了。
（F）3、在工件的定位安装中，限制的自由度越多越稳定。
（F）4、欠定位是不允许的。
（T）5、过定位系指工件实际被限制的自由度数多于工件加工所必须限制的自由度数。
（F）6、工件装夹在夹具中，凡是有六个定位支承点，即为完全定位。
（F）7、工件装夹在夹具中，凡是有六个定位支承点，就不会出现欠定位。
（F）8、工件装夹在夹具中，凡是超过六个定位支承点，就是过定位。
（F）9、工件装夹在夹具中，凡是不超过六个定位支承点，就不会出现过定位。
夹具考试题及答案一、单项选择题（每题2分，共20分）1. 夹具的主要功能是（）。
A. 定位工件B. 夹紧工件C. 支撑工件D. 定位和夹紧工件答案：D2. 夹具按照使用范围可以分为（）。
A. 通用夹具B. 专用夹具C. 可调夹具D. 以上都是答案：D3. 夹具设计时，应优先考虑的是（）。
A. 夹具的强度B. 夹具的刚度C. 夹具的精度D. 夹具的加工效率答案：D4. 在夹具设计中，夹紧力的作用点应选择在（）。
A. 工件的重心B. 工件的加工表面C. 工件的支承点D. 工件的受力点答案：C5. 夹具的定位元件应满足（）。
A. 定位准确B. 定位方便C. 定位可靠D. 以上都是答案：D6. 夹具的夹紧机构应满足（）。
A. 夹紧力足够B. 夹紧动作迅速C. 夹紧操作方便D. 以上都是答案：D7. 夹具的对定方式主要有（）。
A. 直接对定B. 间接对定C. 以上都是D. 以上都不是答案：C8. 夹具设计时，应考虑（）。
A. 工件的加工精度B. 工件的加工效率C. 工件的加工成本D. 以上都是答案：D9. 夹具的夹紧力大小应根据（）来确定。
A. 工件材料B. 工件形状C. 工件加工要求D. 以上都是答案：D10. 夹具的定位元件和夹紧元件应尽量（）。
A. 靠近工件加工表面B. 靠近工件重心C. 靠近工件支承点D. 靠近工件受力点答案：A二、多项选择题（每题3分，共15分）1. 夹具的基本组成包括（）。
A. 定位元件B. 夹紧元件C. 支撑元件D. 连接元件E. 辅助元件答案：ABCDE2. 夹具的分类方式有（）。
A. 按使用范围分类B. 按使用机床分类C. 按结构特点分类D. 按加工精度要求分类E. 按加工效率要求分类答案：ABC3. 夹具设计时需要考虑的因素包括（）。
A. 工件的加工要求B. 工件的加工精度C. 工件的加工效率D. 工件的加工成本E. 工件的加工安全答案：ABCDE4. 夹具的定位方式有（）。

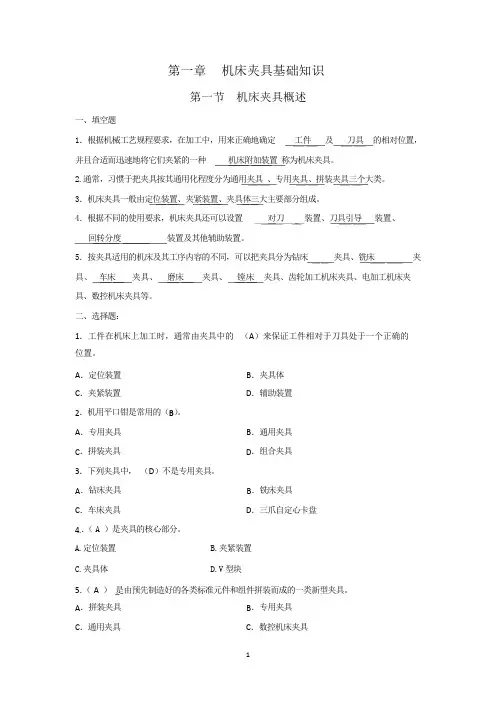

第一章机床夹具基础知识第一节机床夹具概述一、填空题1．根据机械工艺规程要求，在加工中，用来正确地确定工件及刀具的相对位置，并且合适而迅速地将它们夹紧的一种机床附加装置称为机床夹具。
2.通常，习惯于把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类。
3．机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成。
4．根据不同的使用要求，机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置。
5．按夹具适用的机床及其工序内容的不同，可以把夹具分为钻床夹具、铣床夹具、车床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等。
二、选择题：1．工件在机床上加工时，通常由夹具中的（A）来保证工件相对于刀具处于一个正确的位置。
A．定位装置B．夹具体C．夹紧装置D．辅助装置2．机用平口钳是常用的（B）。
A．专用夹具B．通用夹具C．拼装夹具D．组合夹具3．下列夹具中，（D）不是专用夹具。
A．钻床夹具B．铣床夹具C．车床夹具D．三爪自定心卡盘4.．（A）是夹具的核心部分。
A.定位装置B.夹紧装置C.夹具体D.V型块5．（A）是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具。
A．拼装夹具B．专用夹具C．通用夹具C．数控机床夹具6．在机床夹具中，V形块通常作为（D）使用。
A．夹具体B．夹紧装置C．辅助装置D．定位元件7．下列说法中，（C）不正确。
A．一般情况下，机床夹具担负着工件在夹具中的定位和夹紧两大功能。
B．夹具相对机床和刀具的位置正确性，则要靠夹具与机床、刀具的对定来解决。
C．工件被夹紧后，就自然实现了定位。
D．定位和夹紧是两回事。
三、判断题：1.一般来说，通用夹具是机床夹具中的主要研究对象。
（×）2.工件安装时，采用找正定位比采用夹具定位效率更高，精度更高。
（×）3.机床夹具只能用于工件的机械加工工序中。
（×）4.夹具体是整个夹具的基础和骨架。
机械制造工艺学及夹具设计习题一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1、定位基准是指( )A．机床上的某些点、线、面B．夹具上的某些点、线、面C．工件上的某些点、线、面D．刀具上的某些点、线、面3、工序基准定义为( )A.设计图中所用的基准B.工序图中所用的基准C.装配过程中所用的基准D.用于测量工件尺寸、位置的基准4、珩齿加工与剃齿加工的主要区别是( )A.刀具不同B.形成原理不同C.所用齿坯形状不同D.运动关系不同12、工件采用心轴定位时，定位基准面是( )A.心轴外圆柱面B.工件内圆柱面C.心轴中心线D.工件外圆柱面13、机床夹具中，用来确定工件在夹具中位置的元件是( )A.定位元件B.对刀—导向元件C.夹紧元件D.连接元件14、工件以圆柱面在短V形块上定位时，限制了工件( )个自由度。
A.5B.4C.3D.215、下列哪一种定位不能采用( )A.完全定位B.不完全定位C.过定位D.欠定位22、工件以两顶尖孔定位时，后顶尖孔限制（）自由度。
Ａ。
1个Ｂ。
2个Ｃ。
3个Ｄ。
4个23、自位支承（）。
Ａ。
其高度方向是不可调的；Ｂ。
只用来增加刚性不起定位作用Ｃ。
随定位基准位置变化而变化Ｄ。
限制自由度数取决与工件接触点数26、工件在长V块上定位时．其限制自由度的个数为( )。
A、3B、4C、5D、628、钻套的材料常选用( )。
A、T10钢B、铸铁C、钢D、45钢19、定位基准是指（）。
A．机床上的某些点、线、面B．夹具上的某些点、线、面C．工件上的某些点、线、面D．刀具上的某些点、线、面39、车削细长轴时，由于工件刚度不足造成在工件轴向截面上的形状是（）。
A．矩形B．梯形C．鼓形D．鞍形43、车削加工中大部分切削热传给了（）。
A．机床B．工件C．刀具D．切屑二、多项选择题（在备选的答案中有2-4个是正确的，将其全部选出，并将标号填写在括号内，多填或少填均不得分，每题2分，共18分)8、螺旋夹紧机构具有以下特点( )。
