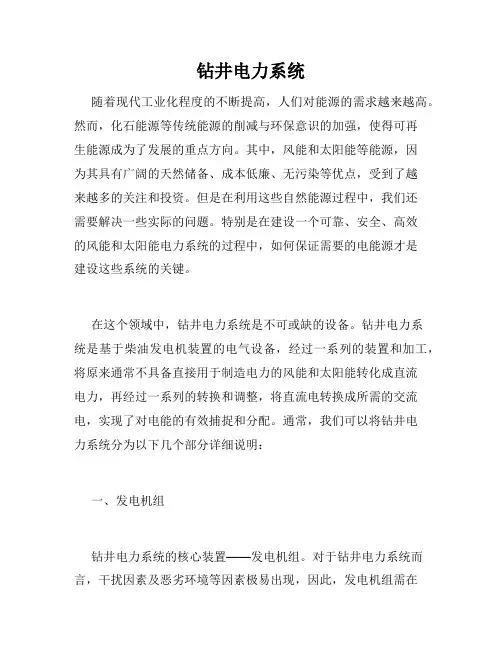

钻井电力系统随着现代工业化程度的不断提高，人们对能源的需求越来越高。
然而，化石能源等传统能源的削减与环保意识的加强，使得可再生能源成为了发展的重点方向。
其中，风能和太阳能等能源，因为其具有广阔的天然储备、成本低廉、无污染等优点，受到了越来越多的关注和投资。
但是在利用这些自然能源过程中，我们还需要解决一些实际的问题。
特别是在建设一个可靠、安全、高效的风能和太阳能电力系统的过程中，如何保证需要的电能源才是建设这些系统的关键。
在这个领域中，钻井电力系统是不可或缺的设备。
钻井电力系统是基于柴油发电机装置的电气设备，经过一系列的装置和加工，将原来通常不具备直接用于制造电力的风能和太阳能转化成直流电力，再经过一系列的转换和调整，将直流电转换成所需的交流电，实现了对电能的有效捕捉和分配。
通常，我们可以将钻井电力系统分为以下几个部分详细说明：一、发电机组钻井电力系统的核心装置——发电机组。
对于钻井电力系统而言，干扰因素及恶劣环境等因素极易出现，因此，发电机组需在经过严格测试后方可正式投入使用。
发电机组的核心设备是柴油发电机。
这些柴油发电机不仅应保证输出的稳定，还需具备良好的额定电压和额定电流输出能力。
二、电控系统电控系统提供了对钻井电力系统总体统筹和对各个子系统运行状态的实时监控。
同时，该系统还可以对各个状态下的数据进行采集，达到实时反馈和分析效果。
这些信息包括了柴油发动机的输出状态、电池的电量状态、整个发电系统的输出电流状态等等。
由于能源来源的特殊性，钻井电力系统的电控系统应该具备稳定、高效的性能。
三、电池组电池组是整个钻井电力系统中存储电能的关键设备。
这些设备可以在发电机输出电能过剩时存储电能，并在能量需求增加时主动释放电能。
例如，在某些场合下，由于地球自转或风向变化等原因，风力和太阳能的转换效率变化非常大。
就是在这种情况下，电池组可以便捷地提供额外的能量供给，同时保持系统的稳定性和运行效率。
四、稳压系统稳压系统涵盖了整个钻井电力系统中，针对不同电源输出对应出现的特殊状态而进行的电流调控。
