八度抗震区高层建筑高强预应力管桩基础的应用摘要:预应力混凝土管桩作为一种成熟的桩基础形式已越来越被大家所接受，其以施工速度快、长度易调整、质量较可靠、造价较合理、易于检测、现场清洁等优点，被广泛地应用于工业与民用建筑中。
但是我们知道，抗震设防烈度为8度及以上地区,不宜采用预应力混凝土管桩。
为了解决这一问题，本文介绍了预应力高强混凝土管桩的发展应用情况与存在问题,并提出了建议。
关键词:预应力混凝土管桩;8度抗震区;水平承载力近十多年来,预应力高强混凝土管桩在我国的生产与应用以惊人的速度迅速发展,生产管桩的企业10年内增加了近10倍。
国家标准图集“预应力混凝土管桩”03sg409,适用范围为非抗震区和抗震设防烈度6度、7度的地区,若使用于抗震设防烈度8度的地区,则需另行验算。
1 水平承载力的计算1.由桩身强度确定的水平承载力随着桩基工程应用的增多和普及,水平承载力深入研究,国内抗震宏观调查,除建于液化地基上的建筑,地基基础有较多失效报导外,地下室和桩的地震损坏远远小于上部结构。
桩基水平承载力的验算应考虑承台、地下室外墙侧面土的抗力也已进入有关规范的条文。
桩基设计,近年来一般只做桩的竖向静荷载试验和竖向承载力验算,不再做桩水平静荷载试验和桩水平承载验算,认为考虑承台、地下室外墙土的水平抗力后,桩的水平承载力已能满足抗震要求。
管桩的水平承载力,一由桩身强度决定,即桩身的抗剪承载力和抗裂弯矩。
二由管桩桩侧土的抗力决定的水平承载力,可由桩的水平静荷载试验确定或采用m法估算。
一般后者的抗力小于前者。
预应力管桩抗剪承载力设计值(vcs)、抗裂弯矩标准值(mk)与可用于8度地震区c型预制方桩的比较。
由以上两表计算结果分析可以得到如下结论:(1)预应力高强混凝土管桩,在水平地震力作用下,桩身抗裂弯矩除φ400×95a型桩外均高于可用于8度抗震的相近规格c类预制方桩。
预应力高强混凝土管桩不出现裂缝,预制方桩允许出现裂缝,裂缝宽度wmax≤0.2mm。
温馨小提示：本文主要介绍的是关于《新型预应力混凝土管桩规范10G409：替代03G409全面升级》的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇《新型预应力混凝土管桩规范10G409：替代03G409全面升级》能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
《新型预应力混凝土管桩规范10G409：替代03G409全面升级》（大纲）一、新型预应力混凝土管桩规范概述1.110G409规范简介1.210G409规范与03G409规范的差异二、新型预应力混凝土管桩的材料与制作2.1原材料要求2.2制作工艺三、新型预应力混凝土管桩的设计与计算3.1设计原则3.2计算方法四、新型预应力混凝土管桩的施工与验收4.1施工准备4.2施工工艺4.3验收标准与程序五、新型预应力混凝土管桩的应用案例5.1工程概况5.2施工与验收情况5.3效益分析六、总结与展望6.1新型预应力混凝土管桩规范的优势6.2发展趋势与展望一、新型预应力混凝土管桩规范概述1.1 10G409规范简介10G409规范是我国新型预应力混凝土管桩领域的重要标准，旨在规范预应力混凝土管桩的设计、生产和施工，确保工程质量和安全。
本规范适用于各类建筑工程中的预应力混凝土管桩设计、施工及验收，包括住宅、商业、工业、交通、水利等领域的工程。
与03G409规范相比，10G409规范在技术要求和应用范围上都有所提升，更能满足当前建筑工程的需求。

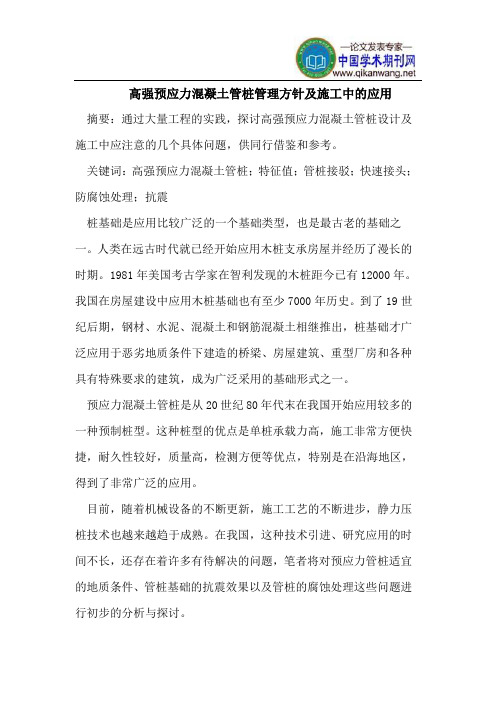

高强预应力混凝土管桩管理方针及施工中的应用摘要：通过大量工程的实践，探讨高强预应力混凝土管桩设计及施工中应注意的几个具体问题，供同行借鉴和参考。
关键词：高强预应力混凝土管桩；特征值；管桩接驳；快速接头；防腐蚀处理；抗震桩基础是应用比较广泛的一个基础类型，也是最古老的基础之一。
人类在远古时代就已经开始应用木桩支承房屋并经历了漫长的时期。
1981年美国考古学家在智利发现的木桩距今已有12000年。
我国在房屋建设中应用木桩基础也有至少7000年历史。
到了19世纪后期，钢材、水泥、混凝土和钢筋混凝土相继推出，桩基础才广泛应用于恶劣地质条件下建造的桥梁、房屋建筑、重型厂房和各种具有特殊要求的建筑，成为广泛采用的基础形式之一。
预应力混凝土管桩是从20世纪80年代末在我国开始应用较多的一种预制桩型。
这种桩型的优点是单桩承载力高，施工非常方便快捷，耐久性较好，质量高，检测方便等优点，特别是在沿海地区，得到了非常广泛的应用。
目前，随着机械设备的不断更新，施工工艺的不断进步，静力压桩技术也越来越趋于成熟。
在我国，这种技术引进、研究应用的时间不长，还存在着许多有待解决的问题，笔者将对预应力管桩适宜的地质条件、管桩基础的抗震效果以及管桩的腐蚀处理这些问题进行初步的分析与探讨。
一预应力管桩适宜的地质条件在通常情况下，软土、粘性土、粘土、砂土以及风化基岩等地层条件可选用管桩，但对于以下四类情况不宜采用预应力管桩。
（1）孤石、老基础以及地下障碍物多的地层不宜采用这种地基会造成管桩施工困难，容易产生如下的质量问题：管桩不能全部进入设计持力层，有些桩打到设计持力层，满足了设计承载力的需求，而有些桩打不下去，桩长度相差较多，承载力也满足不了设计要求；桩尖接触到孤石或者地下障碍物时，桩身就会突然偏离原位产生大幅倾斜，严重的会折断桩身，造成断桩现象；管桩的桩尖容易破损，桩头也容易打烂。
（2）有坚硬的夹层且该夹层又不能作为持力层时不宜选用有些场地存在有一层或多层密实状态的沙砾层或者卵石夹层，由于厚度薄或下面有软弱层，所以不能作为持力层，桩基必须要穿越此坚硬夹层到达下部坚硬的持力层，较厚的硬夹层会给施工带来麻烦，要么穿透不了，要么破损率很高，总之不能保证工程的质量。
预应力混凝土管桩在岩溶地区的应用【摘要】在现代科技迅猛发展之下，现代人类的进步继续向前迈进，在基础型式的选用方面也在发生着改变，预应力混凝土管桩在岩溶地区越来越多的使用开来，由于预应力混凝土管桩的使用在岩溶地区尚不成熟，本文通过广东省某市的建设工程实例，对预应力混凝土管桩在岩溶地区的使用上提出了一些规范的要求以及一些需要注意的问题。
关键词：预应力混凝土管桩；岩溶地区；应用1引言在我国的地质分布中，岩溶地区多分布在我国的南部地区，岩溶地质的特点就是容易发生不良地质的自然作用，由于过于复杂的地质探索问题，对于地质的冲击较大，在岩溶地质的工程项目建设现如今较为推广的应用桩型为冲孔灌注桩，并在推出一段时间后，在岩溶地质地区得到了广泛使用。
预应力混凝土管桩的质量上乘、与其他施工方式相比速度较快、并且较为经济性，但预应力混凝土管桩在岩溶地区的相关缺点也是比较明显的。
由于复杂的地质情况，预应力管桩的断桩率较高，在进行地质探测时受到地质影响而发生的桩长变化较大，还容易遇到相关溶洞失稳现象等问题。
对于岩面起伏很大，而且岩面上部无适合的持力层的岩溶地区，规范条文有说明此类地区不适宜采用预应力管桩,但是在基岩起伏不大的地区也有不少成功应用的实例。
本文通过相关工程实例，对岩溶地区采用预应力混凝土管桩容易出现的问题进行分析，并提出相关的解决方案。
2工程概况该项目处在广东省南部某市，计划建设用地约20万，建筑的实际面积约为18.86万。
初期阶段计划建设行政楼、实验中心等，地上6-7层，地下一层，采用现浇钢筋混凝土框架结构作为主要的结构形式；其余的试验厂房计划建设4-5层左右，单层厂房采用门式钢架结构型式，多层厂房采用钢框架结构型式进行设计和使用，围护则采用双层彩钢板进行墙体结构的密实1。
3地质详细情况3.1地质分层特征该施工场地处于冲击平原，地貌条件较为平坦。
在进行勘探活动深度的设计和勘测时，发现主要底层有：素填土、淤泥、冲基层、灰岩等。
预应力混凝土竹节桩在武进某项目中应用情况摘要：随着土地资源的日益紧缺，房屋建筑逐渐向高层发展。
对于江浙沪地区的软土地基，除了少量的低层建筑可以选用天然地基，大部分建筑的地基基础设计中，桩基基础是唯一的选择，而合理选择桩型，准确确定单桩承载力，成为确保桩基设计安全、耐久且经济的关键。
本文将针对武进某项目中预应力混凝土竹节桩的应用情况展开探讨，以期能为相关类似工程提供参考。
关键词：预应力混凝土；竹节桩；项目；应用前言：预应力混凝土预制管桩作为传统的桩基类产品，在较长时间内推动着建筑业的持续发展。
目前常武地区桩基设计中最常选用的桩型即为预应力管桩，另有少量的灌注桩和预制方桩的应用，设计、施工、检测、监管人员对这些桩型的性能均比较了解，积累了丰富的工程经验，保障了桩基的安全性和稳定性。
1工程简介随着建筑业的发展和各方面要求的提高，各地相继研发新桩型，并陆续在工程中应用，武进某项目办公楼基础设计时即采用了预应力混凝土竹节桩。
该项目为5层框架结构，无地下室，总建筑面积14157平方米，场地类别Ⅲ类，抗震设防分类为标准设防类，框架抗震等级三级，采用螺锁式先张法预应力混凝土竹节桩基础，柱下独立承台。
详见结平布置图（图1）及桩基布置图（图2）。
桩基设计采用的单桩竖向承载力特征值根据勘察提供的桩侧阻力和端阻力参数估算而得，但桩基说明中明确：需进行工程试桩，最终承载力以静载试桩为准，静压桩选用依据图集《TH螺锁式先张法预应力混凝土竹节桩》（Q/320582ZD020-2021）。
图1结平布置图图2桩基布置图图3土层剖面图根据地基基础规范（GB50007-2011）（以下简称地基规范）第8.5.6条，桩基设计等级为丙级时，可采用静力触探及标贯试验参数结合工程经验确定单桩竖向承载力特征值，不强制要求进行设计试桩。
由于该项目层数不高，结构体型规整，场地土层较均匀，地基条件简单（详见图3），对照地基规范第3.0.1条及桩基规范（JGJ94-2008）（以下简称桩基规范）第3.1.2条，地基基础和桩基设计等级均为丙级，且该项目为领导督办的重点项目，建设流程各环节时间卡得特别紧，故该项目施工图在未进行设计试桩前提下即审查通过。
浅谈先张法预应力混凝土管桩的应用及施工要求摘要：近年，随着科学技术的发展及施工技术的日益成熟，先张法预应力混凝土管桩工艺在我国有了较快发展，先后制定了GB13476-1999、JC888-2001等标准；我省也结合本省实际出版了《先张法预应力混凝土管桩标准图集》（苏G03-2012），为管桩生产和施工企业提供了技术上的支持。
关键词：先张法；管桩；沉桩；静压桩；桩基由于预应力混凝土管桩具有：“经济合理、混凝土强度高、桩身竖向承载力较高、接头性能好、监测方便快捷、施工工期短、质量有保障，适用于抗震设防烈度不大于7度地区”等特点，因此，越来越多的建设工程基础都优先选用管桩。
一、管桩的分类管桩是指采用离心成型的先张法预应力混凝土的环形截面积桩可分成以下三大类：1、按混凝土强度分为：预应力高强度混凝土管桩，桩身混凝土强度等级不得低于C80，（代号PHC）；预应力混凝土管桩，桩身混凝土强度不得低于C60，（代号PC）；预应力混凝土薄壁管桩，桩身混凝土强度不得低于C60，（代号PTC）等三种。
2、按桩身混凝土有效预应力值或其抗弯性能分为：A型、AB型、B型。
3、按桩外径又可以分为：PHC管桩有八种规格；PC管桩有七种规格；PTC管桩有六种规格。
具体选用何种桩型由设计部门根据地质勘察报告选用。
二、施工前期的准备工作1、根据图纸对照地质勘察报告桩长是否与其相符或相近；对每一轴线的地质勘察报告剖面图都要仔细查看清楚，并做好相应记录或用笔标注；对地质报告持力层的的分布图要清楚以便在施工中遇到问题及时处理；2、在拿到图纸后，应仔细阅读图纸说明，了解设计意图；桩的极限承载值是以压力值为主还是标高为辅，是以标高为主还是以桩力值为辅，另外是以压力和标高双控等都要撑握。
由于桩顶的标高因建筑物的结构不同及设计要求也有可能不统一，一定不能大意，并对图纸中存在的问题做好记录，并及时与设计部门沟通，参加图纸会审和设计交底工作，最后进行整理，形成书面的图纸会审记录。
预应力混凝土管桩基础一、预应力混凝土管桩基础的构造预应力混凝土管桩基础主要由预应力高强度混凝土管桩和承台组成。
管桩通常由离心法生产，经过高压蒸养和特殊处理，具有高强度和耐久性。
承台则是将管桩连接在一起的钢筋混凝土结构，它能够将管桩的承载力有效地传递到地面上。
二、预应力混凝土管桩基础的特点1、承载力高：预应力混凝土管桩基础具有很高的承载力，能够满足各种建筑物对基础承载力的要求。
2、稳定性好：由于管桩的特殊设计和制造工艺，使得其具有较好的横向和纵向稳定性，能够有效地抵抗地震和其他外力的影响。
3、施工方便：预应力混凝土管桩基础施工方便，能够快速地构建建筑物的基础结构。
4、耐久性好：由于管桩和承台均采用高强度混凝土制造，因此具有较好的耐久性和使用寿命。
三、预应力混凝土管桩基础的施工工艺1、施工前准备：对施工现场进行清理和平整，确定管桩的布置和施工顺序。
2、测量定位：根据设计要求，对管桩进行测量定位，确保其位置和垂直度符合要求。
3、打桩：将管桩打入地下，控制打桩的力度和深度，确保管桩的位置和垂直度符合要求。
4、承台施工：在管桩顶部进行承台施工，将管桩连接在一起，形成基础结构。
5、质量检测：对基础结构进行质量检测，确保其承载力和稳定性符合要求。
四、结语预应力混凝土管桩基础是一种常用的基础类型，具有较高的承载力和稳定性，能够有效地抵抗地震和其他外力的影响。
它被广泛应用于各种建筑物中，具有较好的应用前景。
未来，随着建筑技术的不断发展，预应力混凝土管桩基础将会得到更加广泛的应用和发展。
预应力混凝土管桩基础知识一、概述预应力混凝土管桩（简称PC管桩）是一种广泛应用于建筑工程的基础构件，其生产工艺成熟，性能优良，被广大工程技术人员所接受和推广。
二、生产工艺PC管桩的生产主要经过以下几个步骤：1、准备阶段：包括原材料的选取，如水泥、砂、碎石等，以及钢筋的加工。
2、拌合阶段：将原材料按照一定的配合比进行拌合，形成PC管桩的混凝土。
浅析预应力离心混凝土空心方桩在工程中的应用摘要：近年来预应力离心混凝土空心方桩在工程中的应用越来越广泛。
本文结合工程实际情况阐述了空心方桩的工程应用情况，其次根据它的应用情况归纳出它在工程应用上的优点及存在的问题。
关键词：预应力离心混凝土空心方桩管桩轴向承载力经济性存在的问题一、前沿在目前的城市化建设进程中，离心成型的先张法预应力混凝土空心方桩是一种新型预制桩，是对管桩的一种深度开发的产品。
作为一种性能稳定，可靠度高的成熟桩型已被编制为标准设计图集被广泛的应用到工业与民用建筑中。
二、预应力混凝土空心方桩的优势1、简介预应力混凝土空心方桩是专业工厂采用先张法预应力、离心成型和蒸汽养护制成的一种外方内圆的预制混凝土构件。
其适用的地层为流塑、软塑状态的软弱地基，持力层宜为粘土层、砂层、埋藏较深的基岩以及强风化岩层或风化残积土层较厚的土层，尤其适用于软弱土层较厚的土层。
其制作工艺及特性与现阶段已成熟广泛使用的管桩基本相同，具有管桩的性能稳定、生产周期短、节约材料等优点，其生产工艺先进科学且已成熟，配筋合理，环保节能。
2、方桩的形状众所周知，相同面积的前提下圆形截面的周长最短。
因此，方形桩可比相同混凝土用量的圆形桩有更大的摩擦面，也就是说可以与土层接触面产生更大的侧摩阻力。
同时方桩在土层中桩体周边土与土的休止角比圆形桩的摩阻系数要大得多，这说明在相同的截面混凝土用量下，方桩可以获得更大的侧摩阻力。
因此，一般说来对于摩擦桩或摩擦型端承桩，可用边长较小的空心方桩代替直径较大的管桩。
3、方桩承载力以下通过本人参加设计计算的长安汽博园（杭州大江东）项目一期C#楼厂房桩基工程为例，结合工程实际情况通过单桩竖向承载力的简单对比说明。
本工程±0.00相当于黄海高程 6.400,桩顶标高相当于黄海高程 4.400。
场地地貌单元为钱塘江河流相冲积地貌，地貌单元单一，主要地层为：②-1 砂质粉土，稍密状,局部粘粒含量较高，呈粘质粉土状，干强度低、韧性低。
