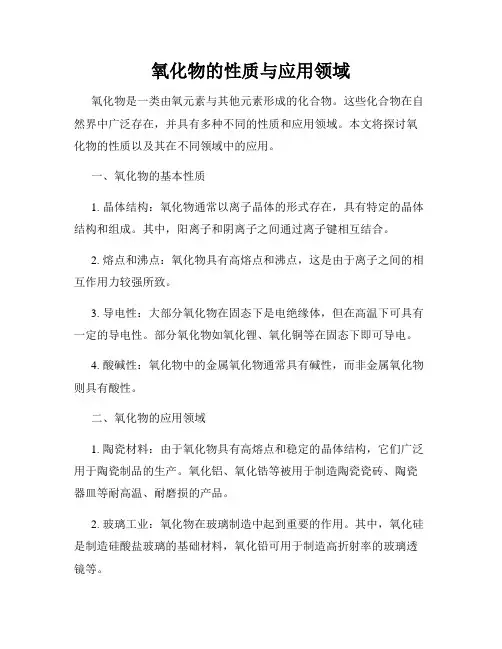

氧化物的性质与应用领域氧化物是一类由氧元素与其他元素形成的化合物。
这些化合物在自然界中广泛存在，并具有多种不同的性质和应用领域。
本文将探讨氧化物的性质以及其在不同领域中的应用。
一、氧化物的基本性质1. 晶体结构：氧化物通常以离子晶体的形式存在，具有特定的晶体结构和组成。
其中，阳离子和阴离子之间通过离子键相互结合。
2. 熔点和沸点：氧化物具有高熔点和沸点，这是由于离子之间的相互作用力较强所致。
3. 导电性：大部分氧化物在固态下是电绝缘体，但在高温下可具有一定的导电性。
部分氧化物如氧化锂、氧化铜等在固态下即可导电。
4. 酸碱性：氧化物中的金属氧化物通常具有碱性，而非金属氧化物则具有酸性。
二、氧化物的应用领域1. 陶瓷材料：由于氧化物具有高熔点和稳定的晶体结构，它们广泛用于陶瓷制品的生产。
氧化铝、氧化锆等被用于制造陶瓷瓷砖、陶瓷器皿等耐高温、耐磨损的产品。
2. 玻璃工业：氧化物在玻璃制造中起到重要的作用。
其中，氧化硅是制造硅酸盐玻璃的基础材料，氧化铅可用于制造高折射率的玻璃透镜等。
3. 电子材料：氧化物在电子工业中有广泛的应用。
氧化锌、氧化铟锡等在半导体器件制造中用作透明导电膜；氧化铝、氧化镁等被用于制造绝缘层和介质材料。
4. 催化剂：某些氧化物具有催化性能，可用于化学反应的促进和控制。
氧化铁、氧化钴等被广泛应用于催化剂的制备，如催化剂的选择性氧化、脱氢等反应。
5. 环境保护：氧化物在环境领域中扮演着重要的角色。
例如，二氧化钛是一种常用的光催化剂，可用于水和空气中有害物质的降解和分解。
6. 医药领域：氧化物在医药领域中有诸多应用，如氧化锌被广泛用于防晒霜和皮肤类药物中，氧化铁被应用于磁共振成像（MRI）等。
综上所述，氧化物具有多样化的性质和广泛的应用领域。
通过深入研究和应用氧化物，我们可以不断探索其潜力，并在各个领域中取得突破和创新。

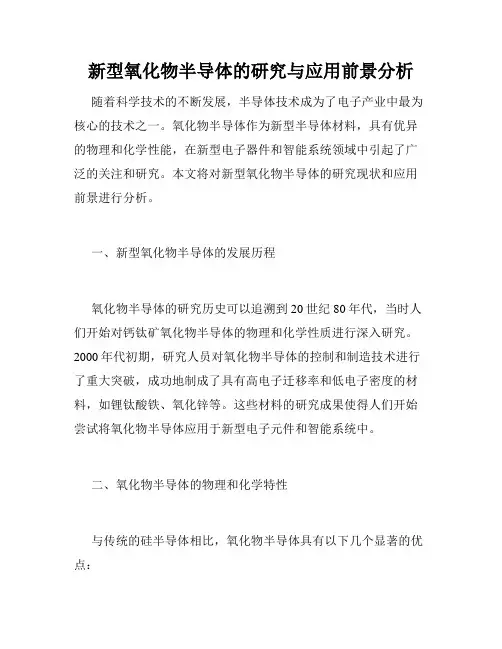

新型氧化物半导体的研究与应用前景分析随着科学技术的不断发展，半导体技术成为了电子产业中最为核心的技术之一。
氧化物半导体作为新型半导体材料，具有优异的物理和化学性能，在新型电子器件和智能系统领域中引起了广泛的关注和研究。
本文将对新型氧化物半导体的研究现状和应用前景进行分析。
一、新型氧化物半导体的发展历程氧化物半导体的研究历史可以追溯到20世纪80年代，当时人们开始对钙钛矿氧化物半导体的物理和化学性质进行深入研究。
2000年代初期，研究人员对氧化物半导体的控制和制造技术进行了重大突破，成功地制成了具有高电子迁移率和低电子密度的材料，如锂钛酸铁、氧化锌等。
这些材料的研究成果使得人们开始尝试将氧化物半导体应用于新型电子元件和智能系统中。
二、氧化物半导体的物理和化学特性与传统的硅半导体相比，氧化物半导体具有以下几个显著的优点：1、高温稳定性：氧化物半导体具有很强的抗氧化性和高温稳定性，可以在高温下长期工作。
2、高电子迁移率：氧化物半导体的电子迁移率很高，可以实现高速电子传输。
3、透明性：氧化物半导体具有优异的透明性和光学性能，可以制成透明电子元件和柔性电子元件。
4、低功耗：与传统硅半导体相比，氧化物半导体具有极低的功率损耗和噪声。
三、氧化物半导体的应用前景在现代电子产业中，氧化物半导体具有广泛的应用前景。
以下是几个典型的应用领域：1、新型光电器件：氧化物半导体可以实现高效率的光电转换，可以制成光电二极管、太阳能电池等新型光电器件。
2、信息存储：氧化物半导体可以制成高效率的非易失性存储器件，具有很高的抗辐射性能。
3、化学传感器：氧化物半导体可以制成高灵敏度的气体和化学传感器，可以用于环保、生命科学等领域。
4、柔性电子器件：氧化物半导体具有优异的柔性和透明性，可以制成柔性电子元件，包括智能手表、可穿戴电子等。
四、结论随着科学技术和电子产业的不断发展，氧化物半导体作为新型半导体材料在信息存储、光电器件、化学传感器和柔性电子器件等领域中，具有广泛的应用前景。
金属氧化物半导体的性质研究金属氧化物半导体（MOX）是一种非常重要的半导体材料，在半导体领域有着广泛的应用。
与传统的半导体材料如硅（Si），锗（Ge）等相比，MOX具有许多优越的性质，如高电子迁移率、宽带隙、高载流子浓度等，因此在实际应用中得到了广泛的关注。
本文将从多个方面来介绍MOX的性质研究，包括带隙、电子结构、光学性质、载流子传输性质等。
一、带隙MOX的带隙是指价带和导带之间的能量差，是MOX能够吸收和辐射可见光和紫外线的基础。
MOX的带隙通常比硅和锗等半导体更大，这是MOX优秀性质的一个重要原因。
一般来说，MOX的带隙与其晶体结构紧密相关，比如三氧化二铝（Al2O3）的带隙为8.8eV，氧化锌（ZnO）的带隙为3.2eV，氧化钨（WO3）的带隙为2.6eV，氧化镉（CdO）的带隙为2.2eV等。
此外，带隙对于MOX在光电器件领域中的应用也有着重要的意义，比如光伏电池、发光二极管、太阳能电池等。
二、电子结构电子结构是MOX的另一个重要的研究领域，了解MOX的电子结构有助于预测其物理性质和光学性质等。
MOX的电子结构与其晶体结构和缺陷密切相关，MOX中的缺陷会产生新的能级，从而影响电子结构和性质。
目前，研究人员通常通过密度泛函理论（DFT）等计算方法来研究MOX的电子结构，了解其带位置、能带形状等。
三、光学性质MOX的光学性质也是研究的重点之一，主要包括吸收和发光两个方面。
MOX 通常都具有宽带隙特性，因此可以吸收可见光和紫外光等，吸收光谱会随着晶体结构、缺陷和杂质等的改变而发生变化。
MOX的发光也具有一定的特殊性质，比如锌氧化物（ZnO）薄膜在室温下就可以发出绿色的光，这是由于MOX的缺陷和晶体结构对其光学性质产生了影响。
四、载流子传输性质MOX的载流子传输性质是指在MOX中发生电荷流动的能力，是许多半导体器件的基础。
载流子传输性质通常与MOX的晶体结构、杂质、掺杂等密切相关。
比如，三氧化二铝（Al2O3）经过掺杂后可以在高温下发生氧化还原反应产生电流，这是由于Al2O3被掺入了阻断电荷的杂质。

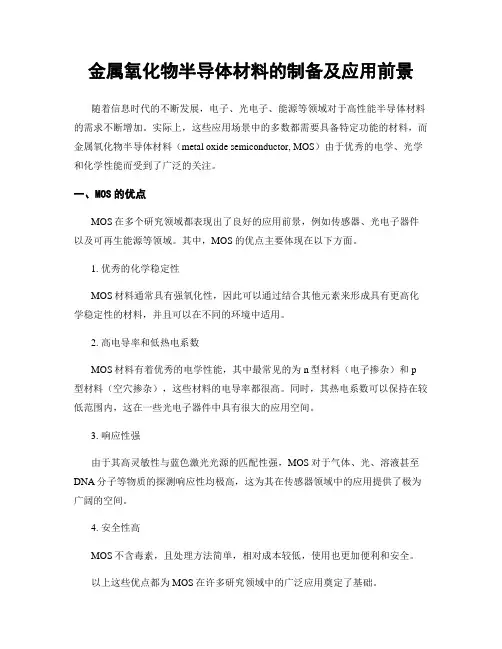

金属氧化物半导体材料的制备及应用前景随着信息时代的不断发展，电子、光电子、能源等领域对于高性能半导体材料的需求不断增加。
实际上，这些应用场景中的多数都需要具备特定功能的材料，而金属氧化物半导体材料（metal oxide semiconductor, MOS）由于优秀的电学、光学和化学性能而受到了广泛的关注。
一、MOS的优点MOS在多个研究领域都表现出了良好的应用前景，例如传感器、光电子器件以及可再生能源等领域。
其中，MOS的优点主要体现在以下方面。
1. 优秀的化学稳定性MOS材料通常具有强氧化性，因此可以通过结合其他元素来形成具有更高化学稳定性的材料，并且可以在不同的环境中适用。
2. 高电导率和低热电系数MOS材料有着优秀的电学性能，其中最常见的为n型材料（电子掺杂）和p型材料（空穴掺杂），这些材料的电导率都很高。
同时，其热电系数可以保持在较低范围内，这在一些光电子器件中具有很大的应用空间。
3. 响应性强由于其高灵敏性与蓝色激光光源的匹配性强，MOS对于气体、光、溶液甚至DNA分子等物质的探测响应性均极高，这为其在传感器领域中的应用提供了极为广阔的空间。
4. 安全性高MOS不含毒素，且处理方法简单，相对成本较低，使用也更加便利和安全。
以上这些优点都为MOS在许多研究领域中的广泛应用奠定了基础。
二、MOS的制备制备MOS的过程可以概括为以下三个步骤：1. 材料选择与设计在MOS的制备中，常用的材料包括氧化锌、氧化铟、氧化铜、氧化镁等。
需要选择合适的材料，并进行其结构设计和掺杂方式设计。
2. 材料制备MOS的制备方法多样，可以依据其物理、化学和生物性质采用不同的制备工艺，例如溶胶-凝胶法、水热法、电沉积法、熔盐法等。
3. 电学性能测试与优化对于制备后的MOS材料，需要进行电学性能测试并进行优化。
通过测试，可以了解材料的电学特性，进一步调控和改善其性能。
三、MOS的应用1. 传感器领域由于其优异的气体、液体或固体响应性，以及良好的选择性和灵敏度，MOS 已被成功地应用于多个传感器领域中，如环境监测、工业自动化、医学、食品检测等等。

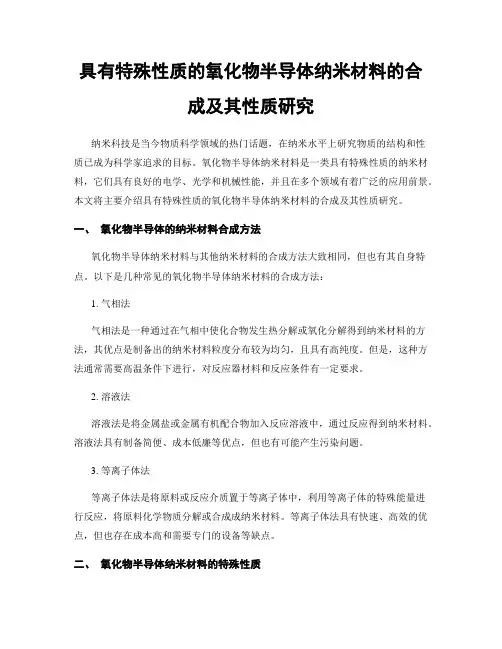

具有特殊性质的氧化物半导体纳米材料的合成及其性质研究纳米科技是当今物质科学领域的热门话题，在纳米水平上研究物质的结构和性质已成为科学家追求的目标。
氧化物半导体纳米材料是一类具有特殊性质的纳米材料，它们具有良好的电学、光学和机械性能，并且在多个领域有着广泛的应用前景。
本文将主要介绍具有特殊性质的氧化物半导体纳米材料的合成及其性质研究。
一、氧化物半导体的纳米材料合成方法氧化物半导体纳米材料与其他纳米材料的合成方法大致相同，但也有其自身特点。
以下是几种常见的氧化物半导体纳米材料的合成方法：1. 气相法气相法是一种通过在气相中使化合物发生热分解或氧化分解得到纳米材料的方法，其优点是制备出的纳米材料粒度分布较为均匀，且具有高纯度。
但是，这种方法通常需要高温条件下进行，对反应器材料和反应条件有一定要求。
2. 溶液法溶液法是将金属盐或金属有机配合物加入反应溶液中，通过反应得到纳米材料。
溶液法具有制备简便、成本低廉等优点，但也有可能产生污染问题。
3. 等离子体法等离子体法是将原料或反应介质置于等离子体中，利用等离子体的特殊能量进行反应，将原料化学物质分解或合成成纳米材料。
等离子体法具有快速、高效的优点，但也存在成本高和需要专门的设备等缺点。
二、氧化物半导体纳米材料的特殊性质氧化物半导体纳米材料的特殊性质如下：1. 光电性质氧化物半导体纳米材料在外界光照的作用下会发生一系列反应，其电学性质也会随之发生变化。
这种特殊的光电性质使其在太阳能电池、光催化、光电器件和生物传感器等领域有着广泛的应用前景。
2. 机械性质氧化物半导体纳米材料的机械性质在硬度、韧性和拉伸强度等方面都具有突出的表现，这使其成为制备一些高质量传感器、生物芯片和显示器件的良好材料。
3. 磁性质氧化物半导体纳米材料的磁性质也引起了科学家们的关注，在磁性数据存储和磁共振成像等领域有广泛的应用前景。
三、氧化物半导体纳米材料的应用前景由于其特殊性质，在多个领域有着广泛的应用前景。

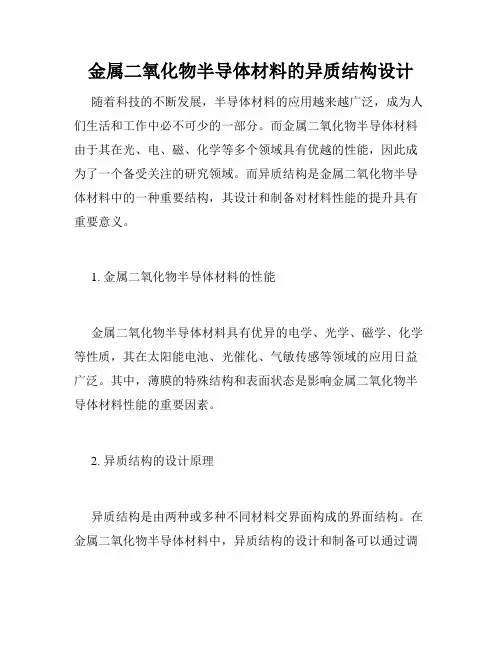

金属二氧化物半导体材料的异质结构设计随着科技的不断发展，半导体材料的应用越来越广泛，成为人们生活和工作中必不可少的一部分。
而金属二氧化物半导体材料由于其在光、电、磁、化学等多个领域具有优越的性能，因此成为了一个备受关注的研究领域。
而异质结构是金属二氧化物半导体材料中的一种重要结构，其设计和制备对材料性能的提升具有重要意义。
1. 金属二氧化物半导体材料的性能金属二氧化物半导体材料具有优异的电学、光学、磁学、化学等性质，其在太阳能电池、光催化、气敏传感等领域的应用日益广泛。
其中，薄膜的特殊结构和表面状态是影响金属二氧化物半导体材料性能的重要因素。
2. 异质结构的设计原理异质结构是由两种或多种不同材料交界面构成的界面结构。
在金属二氧化物半导体材料中，异质结构的设计和制备可以通过调控结构、形貌、表面状态等特征来改善材料性能。
此外，异质结构的导带和价带也是物理性质优异的材料。
3. 异质结构在金属二氧化物半导体材料中的应用在金属二氧化物半导体材料的制备过程中，异质结构的设计和制备是其中重要的一环。
例如，可以通过界面修饰、异质结构调控等方法来调控材料的光电性能。
同时，异质结构的制备还能进一步提高金属二氧化物半导体材料的稳定性和耐腐蚀性。
4. 异质结构的未来研究方向虽然异质结构在金属二氧化物半导体材料中的应用前景广阔，但目前还存在一些问题，如界面不充分、质量不一致等。
因此，未来的研究方向可以在使用新的合成方法、制备新型结构、调控界面性质等方面展开，以进一步提升金属二氧化物半导体材料的性能。
5. 结论异质结构的设计和制备是金属二氧化物半导体材料中的重要研究方向之一，其在材料光电性能、稳定性、耐腐蚀性等多个方面均具有重要意义。
未来的研究方向可以在异质结构起到更加重要的作用的应用方面展开。

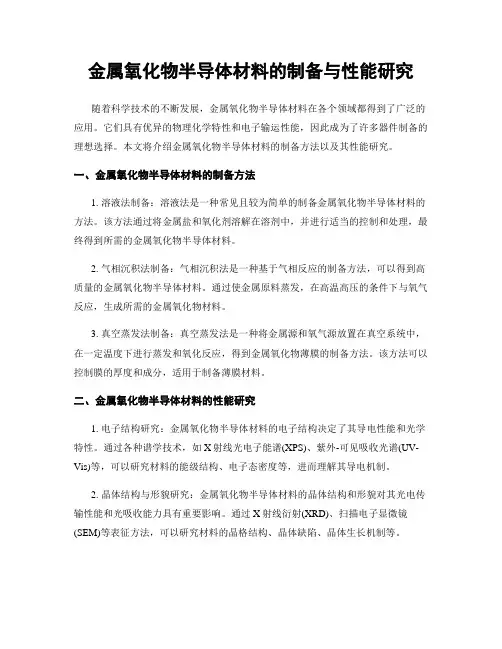

金属氧化物半导体材料的制备与性能研究随着科学技术的不断发展，金属氧化物半导体材料在各个领域都得到了广泛的应用。
它们具有优异的物理化学特性和电子输运性能，因此成为了许多器件制备的理想选择。
本文将介绍金属氧化物半导体材料的制备方法以及其性能研究。
一、金属氧化物半导体材料的制备方法1. 溶液法制备：溶液法是一种常见且较为简单的制备金属氧化物半导体材料的方法。
该方法通过将金属盐和氧化剂溶解在溶剂中，并进行适当的控制和处理，最终得到所需的金属氧化物半导体材料。
2. 气相沉积法制备：气相沉积法是一种基于气相反应的制备方法，可以得到高质量的金属氧化物半导体材料。
通过使金属原料蒸发，在高温高压的条件下与氧气反应，生成所需的金属氧化物材料。
3. 真空蒸发法制备：真空蒸发法是一种将金属源和氧气源放置在真空系统中，在一定温度下进行蒸发和氧化反应，得到金属氧化物薄膜的制备方法。
该方法可以控制膜的厚度和成分，适用于制备薄膜材料。
二、金属氧化物半导体材料的性能研究1. 电子结构研究：金属氧化物半导体材料的电子结构决定了其导电性能和光学特性。
通过各种谱学技术，如X射线光电子能谱(XPS)、紫外-可见吸收光谱(UV-Vis)等，可以研究材料的能级结构、电子态密度等，进而理解其导电机制。
2. 晶体结构与形貌研究：金属氧化物半导体材料的晶体结构和形貌对其光电传输性能和光吸收能力具有重要影响。
通过X射线衍射(XRD)、扫描电子显微镜(SEM)等表征方法，可以研究材料的晶格结构、晶体缺陷、晶体生长机制等。
3. 光电性能研究：金属氧化物半导体材料具有良好的光电性能，可用于光电器件和光催化等领域。
通过测试材料的光电流-电压特性曲线、光致发光谱(LPL)等，可以研究其光电转换效率、载流子复合寿命等性能。
4. 气敏性能研究：金属氧化物半导体材料还具有优异的气敏性能，可用于气体传感器的制备。
通过测试材料的电阻-温度特性、气体传感性能等，可以研究其对特定气体的响应性能、选择性等。

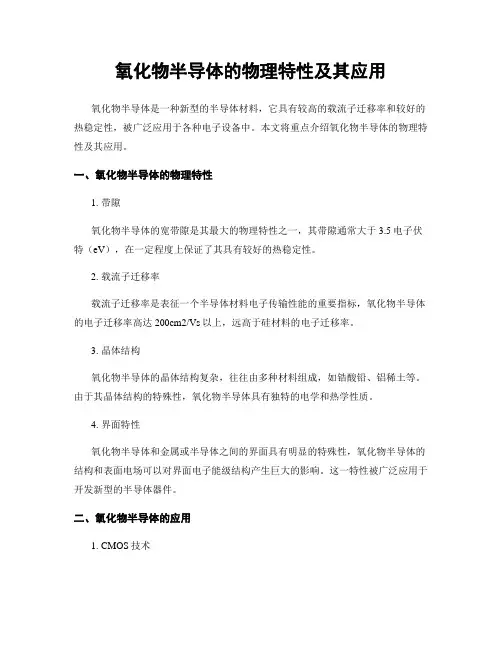

氧化物半导体的物理特性及其应用氧化物半导体是一种新型的半导体材料，它具有较高的载流子迁移率和较好的热稳定性，被广泛应用于各种电子设备中。
本文将重点介绍氧化物半导体的物理特性及其应用。
一、氧化物半导体的物理特性1. 带隙氧化物半导体的宽带隙是其最大的物理特性之一，其带隙通常大于3.5电子伏特（eV），在一定程度上保证了其具有较好的热稳定性。
2. 载流子迁移率载流子迁移率是表征一个半导体材料电子传输性能的重要指标，氧化物半导体的电子迁移率高达200cm2/Vs以上，远高于硅材料的电子迁移率。
3. 晶体结构氧化物半导体的晶体结构复杂，往往由多种材料组成，如锆酸铅、铝稀土等。
由于其晶体结构的特殊性，氧化物半导体具有独特的电学和热学性质。
4. 界面特性氧化物半导体和金属或半导体之间的界面具有明显的特殊性，氧化物半导体的结构和表面电场可以对界面电子能级结构产生巨大的影响。
这一特性被广泛应用于开发新型的半导体器件。
二、氧化物半导体的应用1. CMOS技术CMOS技术是当今最重要的半导体制造技术之一，氧化物半导体作为一种新型材料，可以被用于CMOS技术的制造中。
由于其高电子迁移率和宽的带隙，可以在CMOS技术中被用作高性能的场效应管。
2. 磁性半导体磁性半导体具有特殊的磁学和电学性质，可以作为一种新型的材料被应用于新型的数据存储器件中。
氧化物半导体和磁性材料的结合可以增强磁性半导体的磁性和电性能力，从而提高数据存储器件的效率和稳定性。
3. 透明导电体透明导电体是一种新型的材料，具有透明和导电的双重特性，被广泛应用于光电子器件中。
氧化物半导体的高电子迁移率和宽的带隙使得其成为一种理想的透明导电体材料，可以被广泛应用于显示器和太阳能电池等领域。
4. 传感器氧化物半导体可以被用作一种高灵敏度的传感器材料，其传感器的灵敏度、选择性和稳定性比传统的传感器要高。
由于其独特的电学和热学性质，氧化物半导体的气敏传感器也在工业排放的监测和检测中得到了广泛应用。

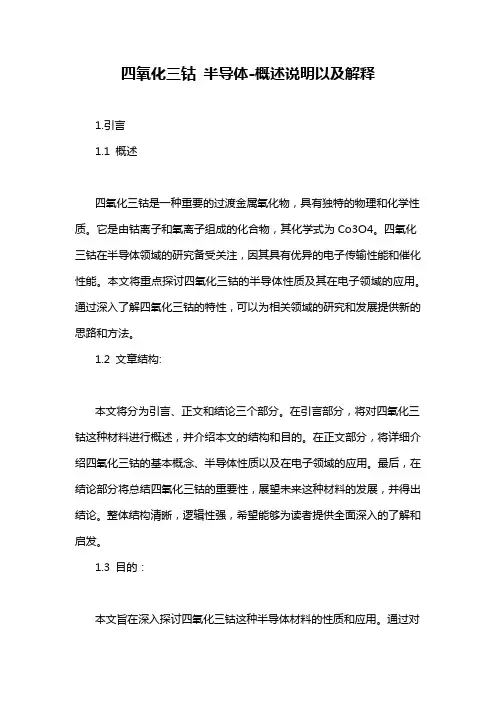

四氧化三钴半导体-概述说明以及解释1.引言1.1 概述四氧化三钴是一种重要的过渡金属氧化物，具有独特的物理和化学性质。
它是由钴离子和氧离子组成的化合物，其化学式为Co3O4。
四氧化三钴在半导体领域的研究备受关注，因其具有优异的电子传输性能和催化性能。
本文将重点探讨四氧化三钴的半导体性质及其在电子领域的应用。
通过深入了解四氧化三钴的特性，可以为相关领域的研究和发展提供新的思路和方法。
1.2 文章结构:本文将分为引言、正文和结论三个部分。
在引言部分，将对四氧化三钴这种材料进行概述，并介绍本文的结构和目的。
在正文部分，将详细介绍四氧化三钴的基本概念、半导体性质以及在电子领域的应用。
最后，在结论部分将总结四氧化三钴的重要性，展望未来这种材料的发展，并得出结论。
整体结构清晰，逻辑性强，希望能够为读者提供全面深入的了解和启发。
1.3 目的：本文旨在深入探讨四氧化三钴这种半导体材料的性质和应用。
通过对四氧化三钴的基本概念和半导体性质进行详细介绍，希望读者能够更加深入理解这一材料在电子领域的重要作用和潜在应用价值。
同时，通过展示四氧化三钴在电子领域的应用案例，探讨其在未来的发展趋势和潜力，为相关领域的研究和实践提供一定的参考和启发。
在总结的过程中，将对四氧化三钴的重要性进行全面评述，并展望其在未来的发展方向，为读者提供全面的认识和思考。
2.正文2.1 四氧化三钴的基本概念四氧化三钴，化学式为Co3O4，是一种具有重要应用价值的半导体材料。
它由钴和氧元素组成，呈深褐色晶体状，具有较高的稳定性和化学惰性。
四氧化三钴在结构上一般可分为两种形式：立方尖晶石结构和钙钛矿结构。
立方尖晶石结构是较为常见的形式，具有块状或颗粒状的晶体形态。
而钙钛矿结构则较为罕见，呈现出较为复杂的晶体结构。
四氧化三钴具有良好的导电性能和光电性能，其带隙大小约为1.3-1.8eV，属于典型的半导体材料。
在室温下，四氧化三钴表现出较高的电子迁移率和光吸收率，这使得它在电子领域有着广泛的应用前景。
金属氧化物半导体的制备和性能金属氧化物半导体是一种广泛应用于电子学领域中的材料，特别在微电子器件中应用十分广泛。
这种半导体的制备工艺日趋成熟，然而对其性能的探究依然是一个极具研究潜力和空间的方向。
今天，我们将会介绍金属氧化物半导体的制备和性能。
一、金属氧化物半导体的制备金属氧化物的半导体特性主要来自于材料的能带结构，这种结构的形成取决于材料本身的性质以及制备工艺。
金属氧化物半导体的制备通常要经过以下几个步骤：1. 材料选择金属氧化物半导体的制备需要选择适当的金属和氧化物作为原料。
常用的金属有铜、铁、锰、铝、钼、钛等，而其氧化物则有氧化铜、氧化铁、氧化锰、氧化铝、氧化钼、氧化钛等。
不同的金属氧化物制造出来的材料性质也各不相同，因此在选材过程中应选择适合自己的制造流程的化合物。
2. 制备方式与工艺常见的制备方式有物理气相沉积（PVD）、化学气相沉积（CVD）、溶液反应沉积（SRSV）等。
对于不同的制备工艺，其制造出来的材料性质也有所区别，如其中的一些缺陷、离子掺杂以及表面清洗等都可以影响其导电和光学性质。
3. 结晶处理与退火金属氧化物的制备除了以上工艺之外，还需要在制备完毕后进行一些热处理，以消除材料中的一些结构缺陷，例如使用高温热处理、退火等。
二、金属氧化物半导体的性能金属氧化物半导体具有优异的光电性质，其某些特性还可以通过各种方法进行调控。
其性能包括导电性、光电性、磁性、缺陷电子行为、光伏效应。
1. 导电性金属氧化物半导体主要通过外部或内部的施加一个电场来改变其导电功率，这个过程也是通过控制其太阳能电位的方式实现的。
2. 光电性金属氧化物半导体在光作用下具有特殊性质。
在弱光条件下，其电导率会发生很大的变化，而在高强度的光照下则会出现光学非线性效应。
若通过低温凝聚震荡来模拟光电效应，也可以证实它是非均相的。
3. 磁性一些金属氧化物是具有磁性质的。
通过掺杂、合金化等方法可以调控材料的磁性，如磁阻效应是一种磁敏器件，其成功使用需要的金属氧化物具有磁性质。
二维金属氧化物半导体二维金属氧化物半导体：驱动未来纳米电子学的重要材料在当代科技飞速发展的时代背景下，对材料的需求越来越高。
随着纳米电子学的兴起，人们对功能性材料的探索和研究也越发迫切。
而作为一种前景广阔的材料，二维金属氧化物半导体近年来备受瞩目。
它具有独特的结构和优异的性能，被认为是驱动未来纳米电子学的关键材料之一。
1. 二维的奇妙世界1.1 二维材料的发现二维材料是指在垂直方向上只有单个原子厚度的材料。
早在2004年，安德烈·盖门和康斯坦丁·诺沃肖洛夫等科学家发现了石墨烯，这种由碳原子形成的二维结构具有惊人的导电性能，引起了科学界的广泛关注。
石墨烯的问世标志着二维材料时代的开启，人们开始探索其他具有类似结构和性质的材料。
1.2 二维金属氧化物半导体的定义和特点二维金属氧化物半导体是指由金属元素、氧元素和其他非金属元素组成的二维晶体材料。
与石墨烯类似，二维金属氧化物半导体也具有单原子厚度的特点，但其原子结构不同，是由金属离子和氧离子组成的三角晶格。
二维金属氧化物半导体具有一系列独特的性质，对纳米电子学应用具有重要意义。
它们具有优异的电子传输性能，能够实现高度可控的电子输运。
二维金属氧化物半导体具有可调控的能隙，可以通过施加外界电场或化学修饰来调节其导电特性。
二维金属氧化物半导体还具有良好的化学稳定性和热稳定性，适合在各种环境中应用。
2. 二维金属氧化物半导体在纳米电子学中的应用2.1 晶体管技术的突破传统晶体管技术中，硅材料扮演着重要的角色。
但随着集成电路规模的不断缩小，硅材料逐渐遇到了瓶颈。
而二维金属氧化物半导体因其优异的电子传输性能和可调控的导电特性，被认为是下一代晶体管材料的有力竞争者。
其高电子迁移率和低漏电流使得晶体管的开关速度和功耗得以进一步提升，为纳米电子学提供了更加强大的驱动力。
2.2 传感器和电子器件的创新二维金属氧化物半导体在传感器和电子器件方面也有着广泛的应用前景。
氧化物半导体材料与器件应用研究近年来，随着半导体技术的发展，人们对于半导体材料的研究也日益深入。
其中，氧化物半导体材料因为具有良好的物性和晶体结构，已经受到了越来越广泛的关注。
目前，氧化物半导体材料已经在光电子、电子、能源、环境等领域得到了广泛的应用。
1. 氧化物半导体材料的物性与晶体结构氧化物半导体材料是半导体材料中的一类，同时也是一种具有独特物性的材料。
在氧化物半导体材料中，最具有代表性的是二氧化钛（TiO2）。
二氧化钛是一种重要的宽带隙半导体材料，具有优异的机械、光学、电学、热学性质和抗辐照等优点。
此外，二氧化钛还具有良好的化学稳定性，能够承受强酸、强碱和高温的腐蚀。
因此，在太阳能电池、气敏传感器、催化剂等领域有着广泛的应用。
氧化物半导体材料的晶体结构与它的性质密切相关。
在晶体结构方面，氧化物半导体材料通常都采用紧密堆积的晶体结构，如金红石型、钙钛矿型等。
这些晶体结构能够增强半导体材料的导电性和光电性能。
同时，在不同的结构下，氧化物半导体材料也能够具有不同的光学和电学性质。
2. 氧化物半导体材料在光电子领域的应用光电子技术是指利用光电原件将光信号转化为电信号或者将电信号转化为光信号的技术。
氧化物半导体材料因其具有优异的光电性质，在光电子技术中得到了广泛的应用。
例如，二氧化钛作为一种重要的光催化剂，能够将太阳的能量转化为化学能。
利用二氧化钛的光催化作用，可以将有害气体转化为无害气体，达到净化环境的作用。
此外，氧化物半导体材料在太阳能电池、光电传感器等领域也得到了广泛的应用。
在太阳能电池中，由于二氧化钛具有良好的光照吸收能力，能够将太阳能转化为电能。
同时，在光电传感器中，氧化物半导体材料的光电子特性能够实现电-光转换和光-电转换，从而达到识别、传输信息等作用。
3. 氧化物半导体材料在电子领域的应用氧化物半导体材料在电子领域也得到了广泛的应用。
例如，利用氧化物半导体材料制成的晶体管、场效应管等器件，能够在电子器件中实现控制电流的功能。
氧化物半导体材料的研究进展氧化物半导体材料是一类新型半导体材料，具有广阔的应用前景，大量的研究表明，氧化物半导体材料在光电传感、能源存储、光催化、磁存储等领域具有重要的应用价值。
本文将从氧化物半导体材料的发展历程、主要物性及其应用研究几个方面进行阐述。
一、氧化物半导体材料的发展历程氧化物半导体材料是指由多种氧化物，如氧化锌、氧化铟、氧化铟锡等组成的半导体材料，其主要特点是具有高电子亲和能、大的禁带宽度、稳定的结构和化学性质等物理特性。
其研究历史可以追溯到上世纪60年代，最初几乎所有光电器件都采用硅、锗为材料，但是由于这些材料的特性不足以满足需求，因此人们开始研究使用新型半导体材料。
氧化物半导体材料的研究起步于上世纪80年代，最早的是氧化铟薄膜，并被广泛的应用于光电传感、电致变色、白光LED照明等领域。
近年来，随着氧化物半导体材料的研究不断深入，新的材料，如氧化铟锡（ITO）、氧化铝、氧化钨、氧化锌等也陆续被研制出来，并进入到了实际应用中。
二、氧化物半导体材料的主要物性1. 禁带宽度半导体材料的禁带宽度是指导带和价带之间的能隙大小，对于光电器件的应用而言，禁带宽度的大小对于光的吸收、激发等具有重要的影响。
在所有半导体材料中，氧化物半导体材料的禁带宽度较大，且宽度可调控，这使得相较于其他材料，其具有更强的光吸收能力和光致发光能力。
2. 电子亲和能电子亲和能是指材料带电子在结晶状态下其能级与自由电子能级差异的大小，对于氧化物半导体材料而言，其具有较高的电子亲和能，这表明电子能够更容易的被氧化物吸收，从而产生更为显著的电子激发现象，进而对应用有更为重要的帮助。
3. 热稳定性氧化物半导体材料的热稳定性是指在氧化物材料中，材料禁带宽度的温度系数与材料热膨胀系数的比值。
这是与化学物质的热性质相关的一个物理性质，对于材料应用具有重要的影响。
值得一提的是氧化物半导体材料具有良好的热稳定性，这使得其被应用于高温条件下的器件。
稀有金属氧化物半导体材料的制备及其性能研究随着科技的发展，半导体材料在我们的生活中扮演着越来越重要的角色。
在众多半导体材料中，氧化物半导体材料因其优良的性能被广泛研究和应用。
其中，稀有金属氧化物半导体材料因其在电子结构、晶体结构和物理性质等方面的独特性质，备受人们的关注和研究。
本文将重点介绍稀有金属氧化物半导体材料的制备方法和性能研究。
一、稀有金属氧化物半导体材料的制备方法1. 传统的固相法：该方法以金属氧化物粉末为原料，通过高温下的固相反应来合成氧化物半导体材料。
这种方法具有原料易得，操作简单，适合大面积、低成本生产等优点。
2. 溶胶-凝胶法：该法以金属盐溶液为原料，通过其加热、干燥、焙烧等步骤来制备氧化物半导体材料。
该方法具有精密控制、化学均一性好等优点。
3. 气相沉积法：该法以金属有机化合物或者金属卤化物为源材料，在高压、低温下形成气体并输入反应器，与流动的氧气或气态水分子反应生成氧化物半导体材料。
该方法的优点在于可以制备高质量、大面积的薄膜材料。
稀有金属氧化物半导体材料的制备涉及到反应条件、反应机理等多方面问题。
要想得到高质量、纯净的氧化物半导体材料，需要在反应过程中进行多次优化，以得到最佳的性能和稳定性。
二、稀有金属氧化物半导体材料的性能研究1. 电学性能：氧化物半导体材料的电学性能是其中最重要的性能之一。
其导电性和能带填充等特性直接影响其应用效果。
可以采用电学测试仪器来测试氧化物半导体材料的电学性能。
2. 光学性能：氧化物半导体材料的吸收率、透明度、光散射等特性都是其光学性能的表现。
光学测试仪器可测试其反射率、透射率等数据，并对其在光电器件等方面的应用进行研究。
3. 结构性能：氧化物半导体材料的结构性能主要涉及晶体结构、表面形貌等参数。
结构分析仪器等可以进行结晶性分析、表面拓扑学等分析并得到对应结构性能参数。
上述性能分析方法相对比较简单，更深层次、更具深度的性能探究涵盖了材料在应用前的集成、纯化、循环等环节以及在应用中的准性能、精度性能评价与修正等环节。
氧化锌半导体材料的研究与应用近年来，随着半导体材料领域的不断发展，氧化锌（ZnO）作为一种重要的半导体材料，受到了广泛研究和应用。
本文旨在探讨氧化锌半导体材料的研究与应用现状。
一、氧化锌半导体材料的基本性质氧化锌是一种宽禁带半导体，其晶格结构属于六方最密堆积结构（hexagonal close-packed, HCP），其能带结构呈现出特殊的双峰结构。
同时，氧化锌具有良好的光电性能和催化性能，具有巨大的应用潜力。
二、氧化锌半导体材料的合成方法目前，氧化锌半导体材料的合成方法主要包括物理法、化学法和生物法三种。
1.物理法物理法合成氧化锌主要包括热蒸发法、溅射法、激光烧蚀法、水热合成法等。
这些方法都具有合成简便、成本低廉等优点，但其制备的氧化锌材料质量较差，易受污染。
2.化学法化学法合成氧化锌主要包括溶胶-凝胶法、水热法、气相沉积法、水热合成法等。
其中，水热法是最为常用的方法。
化学法合成氧化锌具有高纯度、单相性好、粒径可控等优点，然而其制备过程需要控制反应条件，反应时间较长。
3.生物法生物法合成氧化锌主要利用微生物、植物等生命体的代谢过程，例如利用蓝藻、叶绿体等合成氧化锌材料。
该方法具有环保、成本低廉等优点，但其制备过程需要控制微生物环境，否则容易使产物受污染。
三、氧化锌半导体材料的应用领域1.光电器件氧化锌材料在光电器件中的应用涉及到太阳能电池、LED、光敏器件等。
其中，在太阳能电池中，氧化锌作为助剂或作为电子传导层，可以有效提高光电转化效率；在LED领域，氧化锌可以作为n型半导体材料，其高透过率和较宽的带隙特性使其成为一种重要的发光材料。
2.传感器氧化锌材料在传感器中有广泛的应用，如气敏传感器、湿度传感器、温度传感器等。
其中，气敏传感器是氧化锌半导体材料在传感器领域中的一个热门研究方向。
在气体检测领域，氧化锌材料可以检测出大量空气中的气体，例如一氧化碳、甲烷等。
3.催化剂氧化锌材料在催化剂领域上的应用主要包括环保、化学工业等多个领域。
《单层α-GeTe金属—氧化物—半导体场效应晶体管电子输运性质的研究》篇一单层α-GeTe金属-氧化物-半导体场效应晶体管电子输运性质的研究一、引言随着纳米科技和微电子技术的快速发展，金属-氧化物-半导体场效应晶体管（MOSFET）作为现代电子器件的核心元件，其性能的优化和新型材料的应用一直是科研领域的热点。
近年来，单层α-GeTe因其独特的电子结构和物理性质，在MOSFET领域展现出巨大的应用潜力。
本文将针对单层α-GeTe金属-氧化物-半导体场效应晶体管的电子输运性质进行深入研究，探讨其工作机理和性能特点。
二、单层α-GeTe材料概述单层α-GeTe是一种新型二维材料，具有优异的电子输运性能和稳定的物理性质。
其晶体结构使得电子能够在二维平面内自由移动，具有高迁移率和低电阻的特点。
此外，单层α-GeTe还具有良好的可调控性，通过改变其掺杂浓度和能带结构，可以实现对其电子输运性质的调控。
三、电子输运性质研究方法本研究采用多种实验手段和理论计算方法，对单层α-GeTe 金属-氧化物-半导体场效应晶体管的电子输运性质进行研究。
具体包括：1. 制备单层α-GeTe金属-氧化物-半导体场效应晶体管样品；2. 利用扫描隧道显微镜、光电子能谱等实验手段，分析单层α-GeTe的能带结构和电子态密度；3. 通过电流-电压特性测试，分析晶体管的电学性能；4. 结合第一性原理计算，探究单层α-GeTe的电子输运机理和载流子传输特性。
四、实验结果与讨论1. 能带结构和电子态密度分析通过扫描隧道显微镜和光电子能谱实验，我们得到了单层α-GeTe的能带结构和电子态密度。
结果表明，单层α-GeTe具有较窄的能隙和较高的态密度，有利于载流子的传输。
此外，其能带结构具有可调控性，通过掺杂等手段可以实现对其电子性质的调控。
2. 电学性能测试电流-电压特性测试结果表明，单层α-GeTe金属-氧化物-半导体场效应晶体管具有优异的电学性能。
氧化物半导体材料生长调控与结构性质
Ⅱ-Ⅵ族化合物半导体ZnO具有优良的光学性能,在短波长光电器件方面具有很大的应用潜力。
但是其价带低,受主离化能高,本征施主离化能浅以及掺杂剂固溶度低等特点严重阻碍了稳定可用的p型ZnO的实现,限制了其在器件应用方面的发展。
ZnO中的杂质缺陷的形成受众多因素制约,并对其导电性能、磁性行为以及发旋光性能产生严重影响,因此研究和调控ZnO中杂质缺陷对实现p型ZnO,实现ZnO基材料的光电器件性能具有着深刻的意义。
针对上述问题,我们在本论文中以ZnO中的杂质缺陷的调控作为重点,特别对研究界认为最有希望实现p型掺杂的单氮掺杂与等电子共掺技术中的缺陷调控行为进行了深入的研究,并对有望降低p型掺杂技术难度的掺硫合金与低维结构的制备与性质进行了详细的研究,论文同时对在自旋电子学领域具有重要研究价值的磁性氧化物异质结的界面行为与特征进行了认真的探讨和分析,取得了一系列的创新研究成果,为未来解决ZnO中的p型掺杂这一科学与技术难题,实现ZnO基材料的器件应用提供可能的解决方案和技术思路。
论文主要取得了以下成果:(1)采用极富氧的生长工艺以抑制通常氮掺杂情形下施主缺陷的严重自补偿行为,在N掺杂ZnO中成功地诱导出分子掺杂形成的浅受主(NH4)Zn和(N2)Zn。
选用N20作为N掺杂源以及MOCVD生长方法中存在的大量H是浅受主(NH4)Zn和(N2)Zn形成的重要因素。
研究结果表明,过高的氧偏压并不利于这两种浅受主的形成而且获得这两类浅受主复合体的窗口非常狭小。
这两种浅受主对样品的导电特性,特别是载流子浓度的变化有着特别大的影响,此研究对于利用N掺杂实现p型ZnO有一定的参考价值。
(2)基于富氧工艺在氧化锌掺杂生长中对补偿施主缺陷的抑制机理,论文进一步利用MOCVD方法在富氧的条件下进行了 Te-N等电子共掺技术的研究,成功地制备出了具有p型掺杂特性的Te-N共掺ZnO薄膜。
研究结果表明,富氧情况下Te倾向于占据Zn位,迫使N元素掺杂进O位,形成TeZn-No复合体。
经过退火处理之后,Te元素容易逸出而在样品中留下VZn,从而使得复合体Tezn-No转变成稳定的浅受主VZn-No。
C-V测量结果表明,退火后的样品表现出p型的导电特性,其空穴载流子浓度为1014cm-3。
空穴浓度偏低的原因是样品中存在着类似Zni-NO和Hi的补偿型施主。
本文
研究为利用Te-N共掺实现p型ZnO提供了新的实验思路。
(3)根据硫掺杂有助于提高氧化锌中价带能级和降低掺杂形成能的理论预期,论文采用近热力学平衡态方法开展了 ZnO1-xSx合金的生长研究。
分别采用MOCVD和CVD的方法制备了ZnO1-xSx合金薄膜和纳米线。
研究结果表明,无论是ZnO1-xSx合金薄膜还是纳米结构,由于表面和衬底对不同反应原子吸附系数的差别较大,使用近热力学平衡态的方法生长难以实现全S组分变化的ZnO1-xSx合金。
实验结果表明合金样品中S组分x基本分布在低浓度x<0.2和高浓度x>0.8两端区间,形成S浓度较低的类ZnO相的ZnO1-xSx合金或者S浓度较高的类ZnS相的ZnO1-xSx合金,难以得到全组分的ZnO1-xSx合金。
此研究说明在近热力学平衡态生长条件下较难实现对ZnO1-xSx 合金中硫组分与p型掺杂的调控预期。
(4)基于氧化锌纳米结构的形貌与表体比对其光电性能与掺杂行为的重要作用与影响,论文利用CVD的生长方法来对ZnO 的纳米结构进行调控生长,成功制备ZnO纳米线、纳米片和纳米柱阵列等结构。
利用紫外光刻技术成功地制备了具有较小表体比的高质量ZnO纳米片的FET 器件,经过电学测量后得到纳米片的阈值电压为Vth=3.33V,迁移率高达
175cm2V-1s-1,表明了 ZnO纳米片高晶格质量的性质。
另外,我们发现Ar离子溅射处理后的ZnO纳米柱阵列的近带边发光得到了极大的增强而由缺陷导致的绿带发光则大幅度减弱,表明Ar离子溅射处理能够有效地减少ZnO纳米柱阵列表面缺陷态,提高氧化锌纳米结构的光电性能。
这一研究对改善和提高ZnO纳米结构基光电器件的性能提供了可靠的思路。
(5)兼具半导体行为与铁磁性特征的
Fe3O4薄膜材料的研究对发展自旋电子学具有重要的意义与价值。
论文利用课题组在氧化物材料制备上的技术与经验,利用MOCVD方法在氧化物衬底(Al2O3和ZnO)衬底上生长Fe3O4薄膜并研究其界面性质和磁性性质,详细地分析了 Fe3O4与衬底界面处的情形,并且通过高温退火的手段研究了样品的热稳定性情况。
研究结果表明,氧化物衬底与Fe3O4界面处会存在原子互扩散的行为。
退火会加强Fe3O4/ZnO薄膜中的Zn扩散行为而对Fe3O4/Al2O3中的Al 扩散影响很小。
同时,退火能够提升薄膜的晶格质量,有利于样品中Fe空位,单质Fe等杂质缺陷的消失。
低浓度Zn,Al原子的扩散有利于样品饱和磁矩的提高,而高浓度的Zn,Al扩
散却会降低样品的饱和磁矩。
研究结果对未来氧化物自旋材料与器件的研制具有一定的借鉴作用。
(6)基于氮化物材料在p型掺杂技术与自旋电子注入器件研制上的优势,论文进一步利用MOCVD的生长方法,研究了氮化镓基上Fe3O4的生长与性质,重点分析了中间Ga2O3插入层对Fe3O4/GaN的界面性质以及磁性性质的影响。
XPS的深度剖面图表明了在Fe3O4/Ga2O3界面处存在着由于Fe,Ga元素互扩散而形成的合金层。
退火处理能够加强元素间的互扩散,增加合金层的厚度,对样品的磁性性质产生很大的影响。
虽然在退火前后的样品中都没有看到Fe3O4的特征Verwey转变,但在退火前的样品中观测到了磁矩被冻结的现象,而退火后的样品中磁电子基本没有被冻结。
MR-T曲线表明退火前的样品中以与自旋相关电流为主而退火后的样品中以与自旋无关的电流为主,说明了退火后磁性电子大大减少。
该研究对氮化镓基自旋材料与器件的研究具有一定的参考价值。
