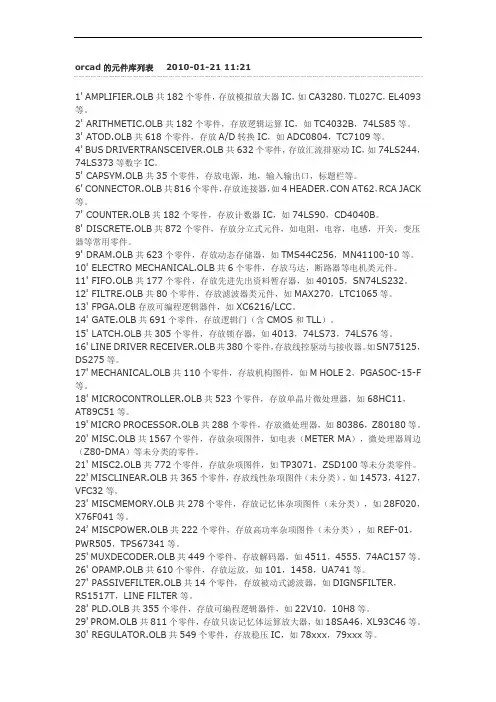

orcad的元件库列表2010-01-21 11:211' AMPLIFIER.OLB共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。
2' ARITHMETIC.OLB共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。
3' ATOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。
4' BUS DRIVERTRANSCEIVER.OLB共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。
5' CAPSYM.OLB共35个零件，存放电源，地，输入输出口，标题栏等。
6' CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK 等。
7' COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。
8' DISCRETE.OLB共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。
9' DRAM.OLB共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。
10' ELECTRO MECHANICAL.OLB共6个零件，存放马达，断路器等电机类元件。
11' FIFO.OLB共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。
12' FILTRE.OLB共80个零件，存放滤波器类元件，如MAX270，LTC1065等。
13' FPGA.OLB存放可编程逻辑器件，如XC6216/LCC。
14' GATE.OLB共691个零件，存放逻辑门（含CMOS和TLL）。
15' LATCH.OLB共305个零件，存放锁存器，如4013，74LS73，74LS76等。
orcad（Cadence）常用库olb介绍ORCAD CAPTURE元件库介绍AMPLIFIER.OLB amplifier共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。
ARITHMETIC.OLB arithmetic共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。
ATOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。
BUS DRIVERTRANSCEIVER.OLB 共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。
CAPSYM.OLB capsym共35个零件，存放电源，地，输入输出口，标题栏等。
CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。
COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。
DISCRETE.OLB discrete共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。
DRAM.OLB共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。
ELECTRO MECHANICAL.OLB共6个零件，存放马达，断路器等电机类元件。
FIFO.OLB共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。
FILTRE.OLB共80个零件，存放滤波器类元件，如MAX270，LTC1065等。
FPGA.OLB存放可编程逻辑器件，如XC6216/LCC。
GATE.OLB共691个零件，存放逻辑门（含CMOS和TLL）。
LATCH.OLB latch共305个零件，存放锁存器，如4013，74LS73，74LS76等。
LINE DRIVER RECEIVER.OLB共380个零件，存放线控驱动与接收器。
如SN75125，DS275等。

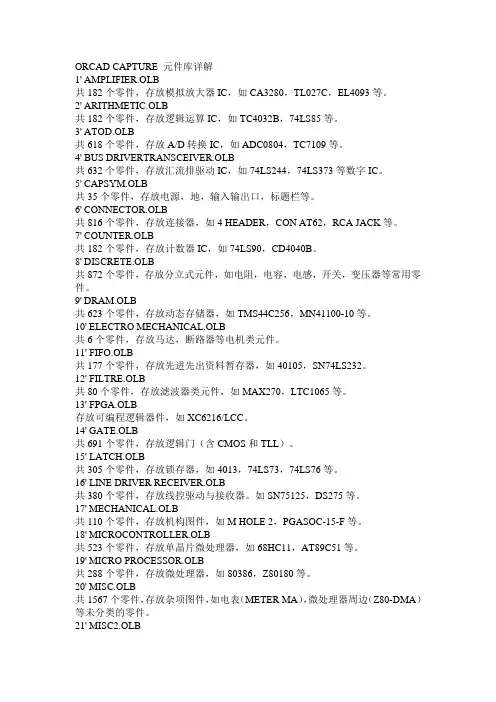

ORCAD CAPTURE 元件库详解1' AMPLIFIER.OLB共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。
2' ARITHMETIC.OLB共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。
3' ATOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。
4' BUS DRIVERTRANSCEIVER.OLB共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。
5' CAPSYM.OLB共35个零件，存放电源，地，输入输出口，标题栏等。
6' CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。
7' COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。
8' DISCRETE.OLB共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。
9' DRAM.OLB共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。
10' ELECTRO MECHANICAL.OLB共6个零件，存放马达，断路器等电机类元件。
11' FIFO.OLB共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。
12' FILTRE.OLB共80个零件，存放滤波器类元件，如MAX270，LTC1065等。
13' FPGA.OLB存放可编程逻辑器件，如XC6216/LCC。
14' GATE.OLB共691个零件，存放逻辑门（含CMOS和TLL）。
15' LATCH.OLB共305个零件，存放锁存器，如4013，74LS73，74LS76等。
16' LINE DRIVER RECEIVER.OLB共380个零件，存放线控驱动与接收器。

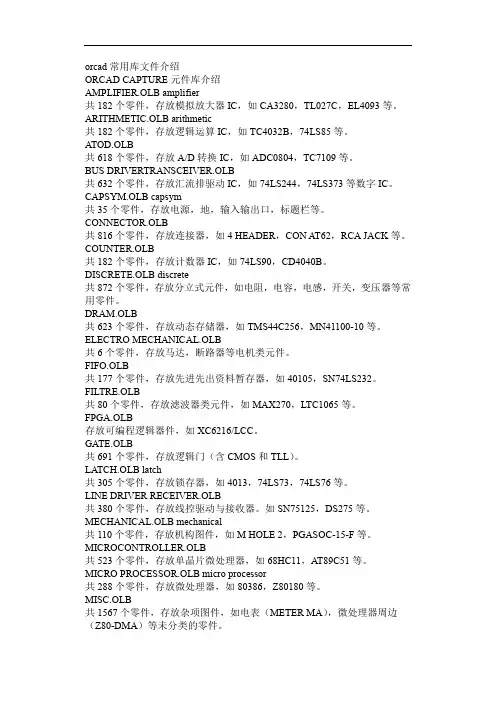

orcad常用库文件介绍ORCAD CAPTURE元件库介绍AMPLIFIER.OLB amplifier共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。
ARITHMETIC.OLB arithmetic共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。
ATOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。
BUS DRIVERTRANSCEIVER.OLB共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。
CAPSYM.OLB capsym共35个零件，存放电源，地，输入输出口，标题栏等。
CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。
COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。
DISCRETE.OLB discrete共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。
DRAM.OLB共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。
ELECTRO MECHANICAL.OLB共6个零件，存放马达，断路器等电机类元件。
FIFO.OLB共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。
FILTRE.OLB共80个零件，存放滤波器类元件，如MAX270，LTC1065等。
FPGA.OLB存放可编程逻辑器件，如XC6216/LCC。
GATE.OLB共691个零件，存放逻辑门（含CMOS和TLL）。
LATCH.OLB latch共305个零件，存放锁存器，如4013，74LS73，74LS76等。
LINE DRIVER RECEIVER.OLB共380个零件，存放线控驱动与接收器。
如SN75125，DS275等。
Cadence ORCAD CAPTURE元件库介绍-Cadence OrCAD Capture 具有快捷、通用的设计输入能力，使Cadence O rCAD Capture 线路图输入系统成为全球最广受欢迎的设计输入工具。
它针对设计一个新的模拟电路、修改现有的一个PCB 的线路图、或者绘制一个HDL 模块的方框图，都提供了所需要的全部功能，并能迅速地验证您的设计。
OrC AD Capture 作为设计输入工具，运行在PC 平台，用于FPGA 、PCB 和C adence? OrCAD? PSpice?设计应用中，它是业界第一个真正基于Windows 环境的线路图输入程序，易于使用的功能及特点已使其成为线路图输入的工业标准。
本文介绍在Cadence OrCAD Capture 设计的时候,在不同的元件库中,包含的元件资料,都是介绍Cadence OrCAD Capture 本身自带的元件库,所以大家在自己的软件中,都可以看到,方便的选择自己的元件了AMPLIFIER.OLB共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。
ARITHMETIC.OLB共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。
ATOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。
BUS DRIVERTRANSCEIVER.OLB共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。
CAPSYM.OLB共35个零件，存放电源，地，输入输出口，标题栏等。
CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。
COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。
DISCRETE.OLB共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。

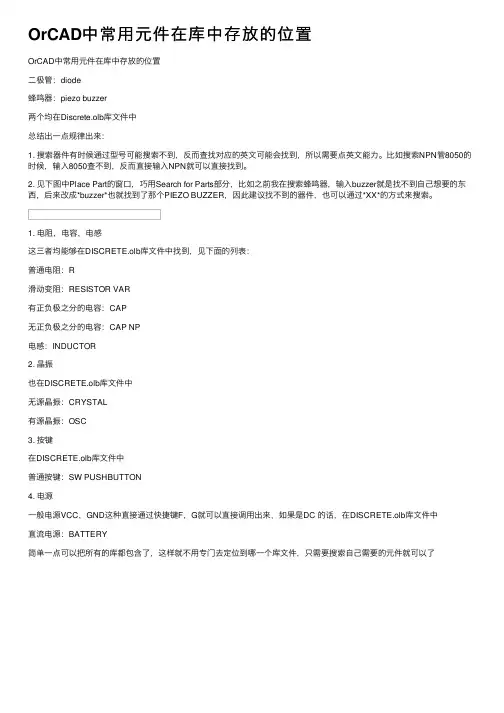

OrCAD中常⽤元件在库中存放的位置
OrCAD中常⽤元件在库中存放的位置
⼆极管：diode
蜂鸣器：piezo buzzer
两个均在Discrete.olb库⽂件中
总结出⼀点规律出来：
1. 搜索器件有时候通过型号可能搜索不到，反⽽查找对应的英⽂可能会找到，所以需要点英⽂能⼒。
⽐如搜索NPN管8050的时候，输⼊8050查不到，反⽽直接输⼊NPN就可以直接找到。
2. 见下图中Place Part的窗⼝，巧⽤Search for Parts部分，⽐如之前我在搜索蜂鸣器，输⼊buzzer就是找不到⾃⼰想要的东西，后来改成*buzzer*也就找到了那个PIEZO BUZZER，因此建议找不到的器件，也可以通过*XX*的⽅式来搜索。
1. 电阻，电容，电感
这三者均能够在DISCRETE.olb库⽂件中找到，见下⾯的列表：
普通电阻：R
滑动变阻：RESISTOR VAR
有正负极之分的电容：CAP
⽆正负极之分的电容：CAP NP
电感：INDUCTOR
2. 晶振
也在DISCRETE.olb库⽂件中
⽆源晶振：CRYSTAL
有源晶振：OSC
3. 按键
在DISCRETE.olb库⽂件中
普通按键：SW PUSHBUTTON
4. 电源
⼀般电源VCC，GND这种直接通过快捷键F，G就可以直接调⽤出来，如果是DC 的话，在DISCRETE.olb库⽂件中
直流电源：BATTERY
简单⼀点可以把所有的库都包含了，这样就不⽤专门去定位到哪⼀个库⽂件，只需要搜索⾃⼰需要的元件就可以了。

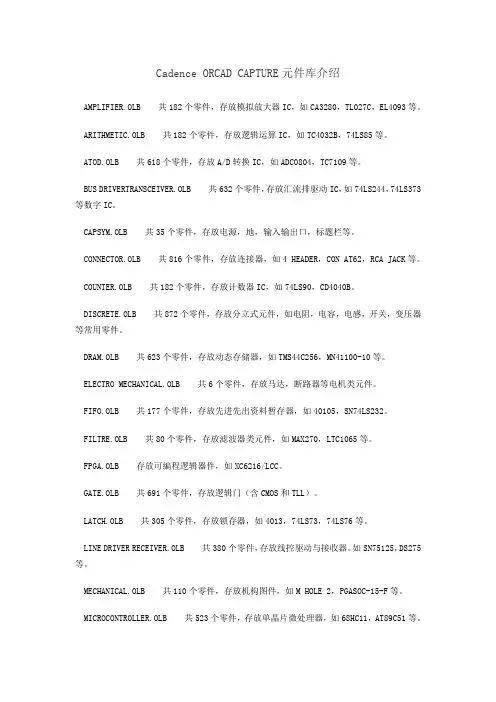

Cadence ORCAD CAPTURE元件库介绍AMPLIFIER.OLB 共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。
ARITHMETIC.OLB 共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。
ATOD.OLB 共618个零件，存放A/D转换IC，如ADC0804，TC7109等。
BUS DRIVERTRANSCEIVER.OLB 共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。
CAPSYM.OLB 共35个零件，存放电源，地，输入输出口，标题栏等。
CONNECTOR.OLB 共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。
COUNTER.OLB 共182个零件，存放计数器IC，如74LS90，CD4040B。
DISCRETE.OLB 共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。
DRAM.OLB 共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。
ELECTRO MECHANICAL.OLB 共6个零件，存放马达，断路器等电机类元件。
FIFO.OLB 共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。
FILTRE.OLB 共80个零件，存放滤波器类元件，如MAX270，LTC1065等。
FPGA.OLB 存放可编程逻辑器件，如XC6216/LCC。
GATE.OLB 共691个零件，存放逻辑门（含CMOS和TLL）。
LATCH.OLB 共305个零件，存放锁存器，如4013，74LS73，74LS76等。
LINE DRIVER RECEIVER.OLB 共380个零件，存放线控驱动与接收器。
如SN75125，DS275等。
MECHANICAL.OLB 共110个零件，存放机构图件，如M HOLE 2，PGASOC-15-F等。
orcad library builder使用
Orcad Library Builder 是一个可用于创建和管理Orcad元件库（Library）的工具。
使用Orcad Library Builder，您可以按照以下步骤使用它：
1. 打开OrCAD Library Builder。
您可以从OrCAD软件套件的启动菜单中找到它。
2. 创建一个新的元件库。
选择"File -> New Library"来创建一个新的库文件。
3. 添加元件到库文件中。
您可以使用拖放操作或者选择"Tools -> Add Parts to Library"来添加元件。
4. 指定元件的属性。
在添加元件后，您可以为它们指定属性，例如名称、封装、引脚等。
选择元件，然后在属性栏中编辑它们。
5. 导入现有的元件库文件。
如果您已经有一个现有的元件库文件，您可以选择"File -> Import Library"将其导入到Orcad Library Builder中进行管理和更新。
6. 保存和导出元件库文件。
一旦您完成了对元件库的创建和编辑，您可以选择"File -> Save Library"保存您的库文件。
您还可以选择"File -> Export Library"导出库文件为其他格式，以供其他用户或软件使用。
以上是使用Orcad Library Builder的基本步骤。
根据您的具体需求，您还可以探索其他高级功能和设置，以充分利用这个工具。
