4150K、4160K系列Ⅱ压力控制器和变送器说明操作范围本节介绍4150K、4160K系列2压力控制器和变送器（图1）的安装、操作、维护和部分信息，详细内容见阀门、执行器部分。
任何人在安装、操作和维护此套设备前，必须（1）进行全面培训，对阀门和执行器应有一定了解。
（2）详细阅读本说明书，若有其它问题，请与Fisher销售部联系。
介绍4150K、4160K系列2压力控制器和变送器使用波纹管或Bourdon管检测单元检测气或水表压力、真空、复合压力或差压。
控制器和变送器的输出为气压信号，可用于操作控制单元、指示装置和记录装置。
规格4150K、4160K系列2压力控制器和变送器的规格见表1、表2。
表2 适用类型安装警告：为避免由于压力释放而引起的人身伤害或财产损失必须：•穿防护工作服带眼罩，戴手套•检查测量过程中是否可能为过程介质所伤害标准安装如图1所示，此套设备必须垂直安装，若为其它方向必须如图3所示保证排气孔向下。
适用类型见表2输入信号类型：表压、真空、复合压力、差压范围：表3或表4 第4页输出信号纯比例或比例加积分控制器和变送器输出信号均为0.2－1.0bar（3－15psig）或0.4－2.0bar(6－30psig)气压信号。
微分控制器0和1.4Bar（3和15Psig）或0.4和20Bar（6和30Psig）气压信号。
作用正作用：检测压力增加，输出信号增加。
反作用：检测压力增加，输出信号减小。
所需压力源见表5 第7页稳定状态下的气耗量见第7页图2输入和输出的连接使用1/4英寸的阴制NPT压力单位的换算见第7页表6比例带调整纯比例和比例加积分的控制器：对0.2－1.0Bar（3－15Psig）满量程压力输出变化为3％－100％可调，对0.4－2.0Bar（6－30Psig）满量程压力输出变化为6％－100％可调。
积分调整比例加积分控制器：从0.01－74Min/Repeat可调（100－0.01Repeat/Min）零点调整检测单元范围内，定位量程在100％之内可调。
配料秤系配料秤系统统 MW96C简明操作手明操作手册册包括 INCLUDES• 基本设置说明 •操作说明应用于 APPLIESTO•MW96C -配料秤 P-Module•MT8x - 变送器• MW99d4 & MD1 - 重量显示器•变送器软件版本 v5.10 及延续现有参考文件AVAILABLE DOCUMENTATIONCOPYRIGHT © 2011 by EMC Industrial Group Ltd 56 Tarndale Grove, Albany, North Shore, Auckland 0632 PO Box 101 444 North Shore, Auckland 0745, New Zealand 电话 +64-9-415 5110, 传真 +64-9-415 5115 E-mail sales@Web 由于产品改进，实际功能可能与简介书有所差异。
A S WE ARE CONTINUOUSLY IMPROVING OUR PRODUCTS , CHANGES TO THIS SPECIFICATION MAY OCCUR WITHOUT NOTICE .(Document Details: g0 g1 g2 g3 g4 g5 g6 g9 g10 g11 g14 d0 d2 d3 d4 v0 v5 MT8x))产品 说明 参考文件 MW61静态秤系统W EIGHER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW93 变重秤系统W EIGHT C HANGE I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW94 冲板流量计系统I MPACT F LOWMETER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW95 皮带秤系统B ELT W EIGHER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW96 配料秤系统W EIGHFEEDER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要目录C ONTENTS连接电路图 C ONNECTION D IAGRAM4设置指南 SETTING UP GUIDE.....................................5 设置 S ETTINGS ..........................................................5 快捷键 Q UICK K EYS5 初始初始设设置 I NITIAL S ETUP .............................................5 工程计量单位 E NGINEERING U NITS 5 量程范围 M EASURING R ANGE 5 显示数据分辨率 D ISPLAY R ESOLUTION6 标定皮定皮带带速度 & 长度 C ALIBRATE B ELT S PEED & L ENGTH .6 使用手持测速表 W ITH H AND H ELD T ACHOMETER6 标定重量 C ALIBRATE W EIGHT ......................................6 皮带停止 B ELT S TOPPED6 标定修正系定修正系数数 C ALIBRATE C ORRECTION F ACTOR ..............6 实物测试 M ATERIAL T ESTING 6 无修正 N O C ORRECTION7简要设置 – MW96C 变送器 BRIEF SETUP....................8 基本基本设设置 B ASIC S ETTINGS ...........................................8 工程计量单位 E NGINEERING UNITS 8 量程范围 M EASURING RANGE 8 显示数据分辨率 D ISPLAY RESOLUTION8 输入 I NPUTS ..............................................................8 开关量输入 D IGITAL INPUTS8 转速计 & 皮带长度 T ACHO & B ELT LENGTHS 9 称重传感器输入 (称量段重量) L OADCELL INPUT 9 电流/电压输入 (远程流量设定点) C URRENT /V OLTAGE INPUT 9 输入选项 I NPUT OPTIONS9 内部信部信号号 I NTERNAL S IGNALS .....................................10 重量 W EIGHT 10 流量 F LOWRATE 10 总累计量 T OTALISER 10 控制 C ONTROL10 输出 O UTPUTS .........................................................11 模拟量输出 1 (速度命令) A NALOG OUTPUT 1 11 模拟量输出 2 (流量) A NALOG OUTPUT 2 11 开关量输出 D IGITAL OUTPUTS 11 显示器 (MW99 或 MD1) D ISPLAY12 信息信息，，复位 & 最终标终标定定 I NFO , R ESETS & F INAL C AL ......12 变送器控制仪信息 T RANSMITTER I NFORMATION 12 P-Module 卡信息 P-M ODULE I NFORMATION 12 设置复位 R ESET SETTINGS 12 最终标定 F INAL CALIBRATION12简要设置 – 显示器 BRIEF SETUP - DISPLAY..............13 基本基本设设置 B ASIC S ETTINGS .........................................13 时钟 C LOCK13操作 OPERATION.....................................................14 用户操作 U SER O PERATION .......................................14 MD1 显示及操作原理 D ISPLAY AND OPERATING ELEMENTS 14 MD1 显示器15按键 K EYS 15 报警 A LARMS17连接电路图C ONNECTION D IAGRAM设置指南 SETTING UP GUIDE此部分建议了如何进行系统设置，关于变送器及显示器所有设置项的具体细节都可在其后的“设置”部分中找到。
GM8006H称重控制器注意：使用本仪表钱前认真阅读本说明书a：仪表电源进线必须接触良好，不允许出现：手超生锈，接触不好现象。
b：仪表器、通讯、及速度信号等弱电线缆不可与强电电缆同走一个电缆沟。
c：仪表控制柜接地线必须单独接大地。
d：传感器屏蔽接地线必须单独接大地。
仪表控制柜接地传感器屏蔽线接地和强电电气接地。
不能共用一个接地。
e：变频器控制柜必须接大地。
f：变频器控制的电机必须接大地。
g：仪表供电电源严禁与大功率火气大png频繁的电器共相。
本说明说如另有变动，恕不另行通知表一显示参数一级修改参数Y03 给定值＜10000KG/分默认值200 K值XXXXX.XX Y04 预控值1 ＜255 默认值100 给定值＜10000KG/分Y05 零点＜65535 默认值200 速度值＜30000Y06 p 值＜100 默认值.20 给定AD 0--65536Y07 I 值＜255 默认值10 控制量I ＜255Y08 预控值2 ＜255 默认值50 AD值＜255Y09 上线零点＜255 默认值5 零点＜30000总产量XXXXXX.XX吨每米科重＜99KG/M速度值2 ＜3000日期及时间二级修改参数E00 K值xxxx.xx 默认值500.00 E01 周期＜999秒默认值60E02 校零时间＜999秒默认值60E03 失控停机时间＜255秒默认值0E04 自动校零时间＜255秒默认值0E05 停机延迟时间＜255秒默认值0E06 启动时间＜255秒默认值0E07 标定时间＜999秒默认值60E08 启动是否校零0，校零，1不校零默认值1E09 称体选择0，1,2,3,分别对应恒速，调速默认值0E10 启动选择0，本机；1，远程1；2，远程2 默认值0E11 给定选择0，本机；1，远程；2,485 默认值0E12 程控放大倍数0,1,2 分别对应1倍2倍4倍默认值0E13 计量单位选择1，KG；0，吨默认值1 E14 波特率0,1,2,3,E15 停机是否累计0不累计；1累计E16 速度零点0-255E17 标定砝码重量＜10000KGE18 日期年，月，日E19 时间时，分，秒E20 远程给定输入量最大值＜10000KG/分默认值500KG E21 远程流量输出量最大值＜10000KG/分默认值500KG E22 远程给定上限10-20mA对应65536 默认值12228 E23 远程给定下限0—4mA对应0-xxxxx 默认值2278 E24 流量输出上限1023对应10-20mA 默认值891E25 流量输出下限0xxx对应0-4mA 默认值178E26 自动停机1到给定自动停机，0反之默认值0E27 设备地址＜255 默认值0E28 计量选择0，启动开始计量1端口控制开始量默认值0E29 报警选择0，报警开放1报警关默认值0E30 控制步距＜30 默认值10E31 序列号1 默认值E32 序列号2 默认值E33 一周总脉冲数默认值5000 E34 称体有效计量段长度＜99米默认值0.6E35 皮带周长单位：米默认值4.0 E36 提前量1 单位KG 默认值5.0 E37 显示选择下排显示选择显示累积量或给定默认值0E38 累计输出脉冲＜10000KG 默认值100 E39 提前量2 单位：KG 默认值3.0 E40 班次1—累计一班，2—累计二班，3—累计三班默认值3E41 自动打印选择0—是1—否默认值1E42 一班换班时间0-2359 默认0800 E43 1600 二班换班时间0-2359 默认值1600 E44 2359三班换班时间0-2359 默认值2359 E45 15.00 流量报警上限0-65535 默认600E46 流量报警下限0-65535 默认值15.00 E47 流量滤波＜10 0否；1是默认值0GM8006C称重控制器操作使用说明一：简介GM8006H系列简称称重控制器采用国际最近技术研制和生产的新一代配料仪表，是静态，动态计量和配料的专用称重仪表。
minutefollow：If it is difficult toinserted plug into socket,please check whether them are matching with each other,or the inserting direction or needle insertion direction is correct!Fig.1-2Controller Interface Definition1.3Wiring and GroundingWe must prepare the system grounding project,a qualified electrical engineer is requested for the construction.Product is energized and ready for use;you must ensure that the power outlet the AC input is securely grounded.The grounding wire is yellow and green lines,it must be connected to the grid and reliable security protection on the ground to ensure safe use,and prevent abnormal situation.：All power lines,signal lines,ground lines,wiring not to be pressed into other objects or excessive distortion,to ensure safe use!2Operation Panel Instructions2.1Operation Panel Display InstructionAccording to the system working state,the LCD module of operation panel will display the current sewing mode,parameters,start /end back tacking,and presser foot,needle position,trimming,soft start sewing etc.Function mark of the operation panel is as follows:Fig.2-1Operation Panel Fig.2-2Operation Panel LCD displayIndex mark Description Index Icon DescriptionIndexIcon Description IndexIcon Description ①Free sewing○12Start back tacking ②Multi-section constant-stitchsewing ○13End back tacking ③W bar tacking sewing ○14Voice reminder④Down needle Position ○15One-Shot-Sewing in constant-stitch⑤Up needle Position ○16Soft start ⑥Automatic trimming ○17Stitch counter ⑦Foot lifting at seam End ○18Trimming counter⑧Foot lifting after trimming ○19A B C D Sewing segments⑨Presser foot lifting ○20Sensor for automatic presser foot lifting⑩Thread clampOil detection ○118888888Number/parameter displayThe small bird nestDIN5110651DIN6+5VOUT6OUT7GND32V GND32V GND32V 电磁铁2VDD VDD 2345678910输入5 输入6+5V 输出6输出7地地地32V 32Vkey,speechkey, case of ankey: listkey Press key。

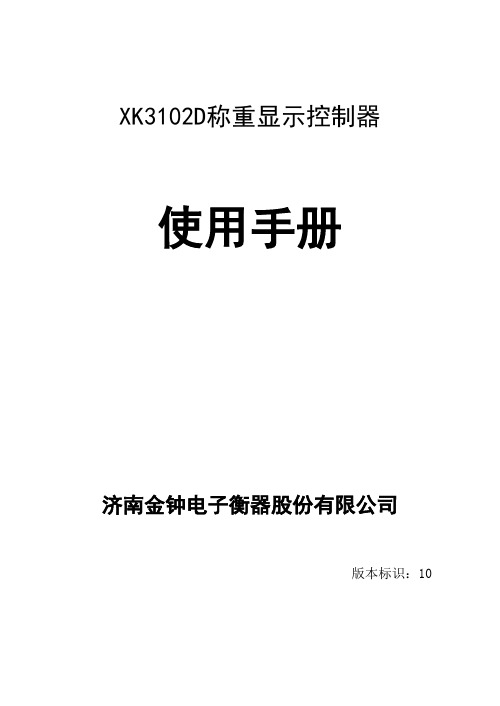

XK3102D称重显示控制器使用手册济南金钟电子衡器股份有限公司版本标识：10注意使用本产品前，请仔细阅读，产品自售出之日起一年内，在正确使用情况下出现非人为故障，属保修范围，本公司给予免费保修。
在进行仪表与外部设备（例如打印机、传感器接线盒等）的连接时，请预先将仪表及这些外设的电源切断，在重新上电之前，请等待30秒。
上电时，应先给仪表加电，再给外部设备加电。
断电时，应先给仪表断电，再给外部设备断电。
在包装、维修过程中，所产生的对环境有影响或危害的废弃包装物、废电子元器件等固体废物，请贵方按国家相关环保法律、法规进行分类收集、处置，使其对环境产生的危害降至最低，共同保护我们赖以生存的环境！谢谢合作！目录第1章概述 (5)1.1 主要技术指标： (5)1.2 基本功能： (5)1.3 模拟输入及A/D指标 (6)1.4 工作环境及安全性能 (6)1.5 外形尺寸 (7)1.6 显示窗 (4)1.7 按键（按键分布图见图3） (8)1.8 后面板(图4) (9)1.9 系统连接示意图 (图5) (10)第2章安装方法 (11)2.1 安装要求： (11)2.2 传感器的连接 (11)2.3 输入灵敏度计算： (12)第3章基本操作 (13)3.1 开机 (13)3.2 简单称重 (13)3.3 去皮操作 (13)3.4 车号记忆皮重的操作 (14)3.5 日期与时间 (14)3.6 内码显示 (14)3.7 纪录的操作 (15)3.8 打印操作 (16)3.9 查询操作 (17)3.10清除纪录 (19)第4章预置功能 (21)4.1 基本参数设置 (21)4.2 打印机参数设置 (24)4.3 串口设置 (29)4.4 时间日期及单位的设置 (30)4.5 货号对应货物名称的设置 (31)第5章校准 (36)第6章串行口 (38)6.1 管脚定义 (38)6.2 串行口数据格式 (39)6.3 与仪表的连接、使用 (40)第7章注意事项 (41)第8章显示信息提示含义 (42)第1章概述第1章概述XK3102D称重显示控制器(以下简称仪表)是济南金钟电子衡器股份有限公司推出的一款新型汽车衡仪表，它的功能满足一般的汽车衡要求，性能可靠,抗干扰能力强。
第一章 前 言 1.1 概述 我公司自成立以来一直致力于称重控制仪表的研究，并吸收了在称重控制仪表上处于世界领先水平的美国拉姆齐、德国申克和日本大合先进的科技技术，并以国内厂矿企业使用的皮带秤及称重控制系统的经验和实际地要求为基础，自行研制开发了2105型称重控制仪表。 2105型称重控制仪表摈弃了进口仪表的复杂操作。该仪表采用了适合中国国情的中文人机对话界面直接显示各种有关的信息，操作及校准极为方便，具有精度高、响应速度快、操作直观和稳定可靠等特点。 该仪表采用了微处理器控制，并配以高达16位A/D转换器，高精度PID调节器。能够自动零点校准、自动间隔校准、故障自动诊断、高/低流量报警、多路输入/输出和多种通讯协议等功能，给用户提供了更加广泛的用途。 2105型称重控制仪表可与上位机进行通信及流量设定等特点。并根据流量进行PID运算，控制变频器的输出频率，从而达到控制流量的目的。 2105型称重控制仪表采用了多种通讯功能，这些通讯功能可以使仪表与PC计算机、可编程控制器(PLC)、打印机、或网络系统等外围设备相连从而达到自动计量和自动控制的目的。输入/输出系统具有驱动继电器的功能。 显示/操作系统直观易懂，显示屏采用了具有中文显示的128×64点阵的真空荧光管，所有数据及用户指令都以中文的方式显示。按键采用轻触摸式防腐键盘，易于操作人员的设定、操作和维护。 1.2 环境参数
1．室内/室外安装地点应尽可能的靠近称重传感器，应注意防尘，防潮。 2．储存温度 -40℃～+70℃ 运行温度 -10℃～+50℃ 3．最大相对湿度 95% 1.3 电源
220VAC±10% 50Hz 保险丝 2A EMI/RFI滤波器 1.4 称重传感器
仪表提供10VDC±10%，200mA激励电源，可并联4个称重传感器 灵敏度：0.5mV/V～3.3mV/V 最大输入信号33mV 称重传感器屏蔽接地 电缆距离大于60米(不超过900米)时采用激励补偿电路跳线选择本地或远程补偿 电缆距离小于60米时，选择本地补偿 1.5 主板数字输入端口
K-1E使用说明书(操作面板)前 言欢迎您使用本公司的特种缝纫机控制系统。
请您仔细阅读本操作手册，以确保正确的操作、使用特种缝纫机，请按照本手册内注明的方式进行操作，否则，如违规操作所造成损失本公司不承担责任。
此外，请将本用户手册妥善保存在安全地点，以便随时查阅。
若发生故障须由本公司指定的技术人员或专业人员进行维修。
1. 安全操作的标志及含义本使用说明书及产品所使用的安全标志是为了让您正确安全的使用产品，防止您及其他人受到伤害。
标志的图案和含义如下：如果忽视此标记而进行错误的操作，会导致人员的重伤或死亡。
如果忽视此标记而进行错误的操作，会导致人员的受伤和设备的损坏。
该符号表示“应注意事项”。
三角中的图案表示必须要注意的内容。
（例如左边的图案表示：“当心受伤”）该符号表示“禁止”该符号表示“必须”。
圆圈中的图案表示必须要做的内容。
（例如左边的图案表示“必须接地”）2. 安全注意事项打开控制箱时，先关闭电源开关并将电源插头从插座上拔下后，等待至少5分钟后，再打开控制箱盖。
触摸带有高电压的区域会造成人员受伤。
使用环境应避免在强电气干扰源（如高频焊机）的附近使用本缝纫机。
强电气干扰源可能会影响缝纫机的正常操作。
电源电压的波动应该在额定电压的±10%以内的环境下使用。
电压大幅度的波动会影响缝纫机的正常操作，需配备稳压器。
环境温度应在0℃~45℃的范围内使用。
低温或高温会影响缝纫机的正常操作。
相对湿度应在35%~85%的范围内，并且设备内不会形成结露的环境下使用。
干燥、潮湿或结露的环境会影响缝纫机的正确操作。
压缩空气的供气量应大于缝纫机所要求的总耗气量。
压缩空气的供气量不足会导致缝纫机的动作不正常。
万一发生雷电暴风雨时，关闭电源开关，并将电源插头从插座上拔下。
雷电可能会影响缝纫机的正确操作。
安装 请让受过培训的技术人员来安装缝纫机。
安装完成前，请不要连接电源。
如果误按启动开关，缝纫机动作会导致受伤。
时间控制器说明书时间控制器说明书1：简介时间控制器是一种用于控制定时任务的设备，它通过设定时间参数，实现对其他设备的开关、调节等操作。
本说明书旨在为用户提供详细的操作步骤和注意事项，以帮助用户正确使用时间控制器。
2：产品规格时间控制器的规格如下：- 尺寸：毫米 x 毫米 x 毫米- 重量：克- 输入电压：AC V- 最大载荷电流：安培- 工作温度：-°C 至 +°C3：组件及功能时间控制器由以下组件组成，每个组件都具有特定的功能：3.1 显示屏：用于显示当前时间和设置参数。
3.2 按钮：用于选择菜单和操作参数设置。
3.3 开关：用于手动控制设备的开关状态。
3.4 时间调节按钮：用于调节时间参数。
4：安装步骤在安装时间控制器之前，请确保断开电源，并按照以下步骤进行操作：4.1 将时间控制器固定在所需的位置，并确保其安装牢固。
4.2 连接电源线，并确认电源线的连接正确无误。
4.3 打开电源，启动时间控制器。
5：使用说明时间控制器具有以下功能：5.1 时间设置：通过按下时间调节按钮，在显示屏上设置当前时间。
5.2 定时开关：在定时菜单下，选择开关状态和时间参数，实现设备的定时开关。
5.3 循环定时：在循环定时菜单下，选择循环周期和设备操作时间，实现设备按照设定周期循环运行。
5.4 周期调节：在周期调节菜单下，选择设备的工作周期和休息周期，实现设备的定期工作和休息。
5.5 手动开关：通过手动操作按钮，实现对设备的开关控制。
6：常见问题解答以下是一些常见问题的解答，供用户参考：6.1 时间显示不准确：请确保设置的当前时间准确无误，并检查电源是否正常。
6.2 定时任务无法执行：请确认定时任务的时间参数是否正确，并检查设备的接线是否正确。
6.3 时间控制器无法正常工作：请检查电源是否正常，如果问题仍然存在，请联系售后服务。
7：附件本文档涉及的附件包括：- 时间控制器使用手册- 时间控制器安装图纸8：法律名词及注释本文档中涉及的法律名词及其注释如下：- AC：交流电（Alternating Current），指电流在正负方向上交替变化的电力。
1、概述目前在皮带运输巷和提升运输巷使用的信号装置大致有两类，一类是传统的隔爆型电磁式电铃；另一类是组合式声光信号电铃，其中有一些具有单工对讲功能。
后者在技术和功能上都有了较大发展，但要实现多水平信号区分、二级传送、安全灯自动转换等功能仍需要增设大量电缆及隔爆型三通、四通等，投资大、故障率高。
针对目前这种状况，我们研制生产了KXT23型数显通信声光信号装置。
该产品结构上为隔爆兼本安型设计，采用单片微控制器及调制解调技术，仅需一条四芯信号电缆，即能实现发出声、光信号、单工对讲、自动区分多水平、二级传送、红绿灯转换等功能。
技术领先、设计合理、一机多用。
可应用于皮带机巷和轨道运输巷，是目前声光信号装置中理想的更新换代产品。
2、主要技术参数3、主要功能3.1、发出声光信号、数显打点数功能在等机状态下，按下信号装置的“信号按钮”，联线上的各装置，均发出声光信号，并数字显示打点数（二级传送除外）。
3.2、自动实现二级传送功能将车房内的信号装置，设置为二级传送状态（将DTP2开关中“1”拨到数字侧，“2”拨到ON侧），井口发出打点信号时，车房及其它水平相应发出声光信号，并显示打点数；当其它水平打点时，车房内的信号装置，只有灯光及数字显示，而不发出打点声，也无127V电压输出，无须使用双联按钮，自动实现二级传送。
3.3、对讲呼叫功能在待机状态下，可实现单工对讲及呼叫功能。
按下信号装置对讲按钮，联线的所有信号装置均能听到讲话及呼叫，松开对讲按钮，信号装置均处于接收状态。
注：在绞车运行时，应禁止对讲呼叫，以免影响司机操作。
3.4、多水平数显功能将每台信号装置设置一个编码（如井口为“1”，一水平为“2”，车房不设置等），按下信号装置“信号按钮”后，其它所有联机装置都数显打点位置的编码，同时根据编码的不同而发出不同的音调，无须增加任何电缆及设备，自动实现多水平的信号区分。
3.5、安全灯自动转换功能在轨道运输中当绞车起动时，可对车房内信号装置输入36V电压信号或工作闸继电器常开接点信号，每个水平都可自动实现安全灯转换，而无需重新架设电缆。
DSK-40(KG3022D)微电脑打铃控制器
一、功能和用途
本产品能根据用户设定的时间，可以用做工厂、学校、机关自动打铃控制。
如果配相应的语言片，还可以作为家庭、机关里日程安排的语音提示，实现自动、及时准确的警示作用。
二、特点
1、可直接控制电铃（打铃器触点容量10A阻性）；
2、每天走时误差及打铃误差小于0.5秒；
3、每天可设20级打铃，最多可实现40次打铃；
4、液晶显示、中文界面、安装方便；
5、打铃时间可按天或周循环。
6、打铃延迟时间1秒～99秒可调；
7、打铃间隔时间1分～99分可调；
8、具有“单铃”、“双铃”双重功能；
9、具有手动打铃功能。
三、定时打铃设置
1、调时钟：
按住“时钟”键不入的同时再依次按“校星期”键、“校时”键、“校分”键，分别将以上时间参数按标准进行调整即可。
2、打铃时间参数设置：
2.1、打铃时间设置：
按动“定时”键，液晶显示屏则显示“1开”（第一组可铃设置提示），可按所需时间参数分别按动“校时”、“校分”键进行设置，如时间参数设置完毕后，再对所需星期参数进行设置。
2.2、星期参数设置：
按动“校星期”键则有如下几种情况供选择：
①单日设定：（一或二或三……或日）
②一三五
③二四六
④六日
⑤一二三
⑥四五六
⑦一二三四五
⑧一二三四五六
⑨一二三四五六日
如需打铃器一星期七日均工作，则可选第⑨种情况，其它依次类推。
如需重新设置可按动“取消恢复”键使所设的开启时间显示“”
2.3、单铃/双铃设置
单铃功能——只执行该组时间设定的一次打铃；
双铃功能——可在该组时间间隔时间之后进行第二次打铃；
待每组打铃时间以及星期参数设置完毕后，如需设置“双铃”功能可按动“单铃/双铃”键，使液晶显示屏出现双铃符合即可：如不设置，则默认为单铃情况，继续按动“定时”键则出出“2开”、“3开”……“20开”设置相应参数可参考2.1、2.2、2.3进行，如对某组不需设置，则可按动“取消/恢复”键使显示屏出现“”即可。
3、打铃延迟时间、间隔时间设置：
3.1、待“1开”、“2开”……“20开”设置完毕后，再继续按动“定时”键则显示屏出现“H10”，此时可按动“校分”键可调整打铃延迟时间（1～99秒内可调），如不进行调校则默认为10秒。
3.2、待打铃延迟时间设置完毕后，再继续按动“定时”键，则显示屏出现“45”，此时可按动“校分”键调整打铃间隔时间（1～99min内可调），如不调整，默认打铃间隔时间45min。
待上述设置完毕后，按下“时钟”键即进入设定的工作状态。
4、在设置上述参数时，如在30秒内未按动任何键，液晶显示屏恢复标准时间，如继续设置打铃参数，则可重新按动“定时”键进行调整，只至调整到所需参数位置。
四、工作状态设置及显示
1、工作状态设置：
按动“单铃/双铃”键，使液晶显示屏三角提示符调至“自动”位置。
2、工作状态显示：
打铃器加入工作电源后，工作指示红色发光指示灯亮：如打铃器处于工作状态时，绿色发光指示灯亮。
五、手动打铃控制
如需手动临时打铃，打按动“单铃/双铃”按键，使液晶显示屏三角提示符从“自动”调至“开”位置，此时工作状态绿色指示灯亮，表示打铃器已处于工作状态。
如需使打铃状态停止，可重新按动“单铃/双铃”按键使液晶显示屏三角提示符从“开”位置调至“自动”或“关”位置即可，打铃延迟时间可手动控制（此打铃时是与所设置打铃延迟时间无关）。
在自动控制时必须将三角提示符调至自动位置。
六、性能指标
1、标准工作电压：220V/50Hz+10%
2、开关容量：阻性10A；
3、消耗功率：<2VA
4、20组打铃设定；
5、1秒～99秒打铃延迟时间可调；
6、1分钟～90分钟打铃间隔时间可调；
7、工作温度：-20℃～+60℃；
8、外型尺寸：126×88×51。
七、接线方法及外形安装尺寸
八、注意事项
1、为防强电流下触点发热，接线时务必拧紧接线柱上的螺钉，并使工作电铃与DSK-20打铃器勿太近；
2、本打铃控制器输入电源只能接AC220电源，切勿接AC380V电源；
3、如果本打铃器某一天该开的时间没开，或都开了以后到关的时间还没关，那可能是因为定时设置的“星期”没调对，请按照定时打铃设置中介绍的方法检查或重调；
4、如果确认“打铃”开启时间、打铃延迟时间、打铃间隔时间均正确，但是本开关在不该开的时间开起来，或都不该关的时候被关掉，请检查所设置的开启时间有无按顺序或设置时间不无重叠情况，或都因多余的几组打铃时间没有消除（注意：开关时间显示“”才表示消除，不要以为“00:00”表示消除），可按定时打铃设置进行消除。
