应昌牌系列898A—2型全自动数字显示电脑打铃仪使用说明书

※系统概述：M P3智能音乐播放系统：采用世界最先进的微电脑控制、M P3、F L A S H录音技术。

将广播自动播放、音源选播、录音下载/音频和麦克风录音存储等先进功能综合为一体。

高标准的产品定位，多功能的超前设计，成为广播设备的典范之精品，达到国内领先水平。

广泛适用于校园自动广播音乐打铃、外语广播教学听力考试系统。

※综合功能：M P3自动广播、智能分区广播、日常教学广播、消防紧急广播、背景音乐播放、外语教学及听力考试广播功能。

※、系统特点：1、M P3存储：本系统采用S A M S U N G F L A S H为存储方式，音质清晰、优美、内存容量有32、64M、128M、256M、512M，从60分钟---16小时，可满足各种用户广播需求。

2、编程播放：具有自动广播功能、每天可达99次设定编程播放，对播放内容和播出时间、次数及循环设定多遍播放并任意编程控制，实现无人直守。

每一次编程时间设定可达几十首歌曲进行播放输入。

对某些需要准点播放的内容拥有优先权。

3、功放管理：在每次执行定时播放程序时会自动提前5秒钟将功放电源打开，避免功放机开机因启动及预热延时而影响正常播放。

（智能化的设计起到了节能和科学化管理功放开关）4、中文菜单显示：M P3自动广播系统采用中文式菜单液晶显示，引导式菜单进入，让操作者对各项功能信息一目了然，上下翻页及功能设定简洁方便，简单明朗易学易用。

5、程序设定：用户可根据不同的作息时间、内容进行编程设定，达到任意选择和调整作息时间，满足各广播单位对广播作息的选择需求。

6、M P3下载存录音源：用户可直接从电脑上下载或自行录制需要的乐曲到系统内，再进行编程播放。

7、音频及麦克存录音源：本系统可直接从各种媒体（V C D、C D、卡座等）线路和麦克风两种方式录音输入存储音源音乐曲目。

8、时钟显示：本系统具有日常时钟功能：本机采用专用实时时钟模块，走时准确，停电正常计时，标准时间及工作程序不会丢失、错乱。

微电脑双编程打铃器说明书一、显示屏显示符号解释二、面板按键名称三、键盘锁功能在时钟显示状态下，长按[取消/恢复]键２秒钟以上，会解除或启动键盘锁。

上锁后ＬＣＤ屏左下角会显示“”符号；解锁后“”符号消失。

四、设置时钟及星期●在时钟显示状态下，按住【时钟】键不放，同时按【星期】键或【时】或【分】键，可调校星期、小时、分钟。

●系统时钟采用24小时计时制。

五、单双编程模式转换●打铃器可以实现单、双编程功能的自由切换。

●系统初次上电时默认为单编程打铃模式，此时屏幕内没有“冬季”或“夏季”符号显示（表示系统处于单编程设定状态），每天最多可设定80次打铃。

●在时钟界面下，长按“单/双”键3秒钟，屏幕内会有“冬季”或“夏季”符号显示，表示系统进入双编程设定模式，有两套作息时间可预设，每套可实现每天40次打铃设定，此模式下长按“分种”键3秒，可实现“夏季”与“冬季”状态转换。

长按“单/双”键3秒钟，又可返回单编程设定状态。

●“夏季”符号显示时，执行已设定的夏季打铃程序；“冬季”符号显示时，执行已设定的冬季打铃程序。

六、设置定时打铃程序●在“时钟”界面下，按【程序】键，可进入打铃程序设定界面，连续按【程序】键，可依次出现：“开――：――1”→“开――：――2”→……E:10,会有80次打铃时间设置状态（双编程时为40次打铃设置状态；DL-45型有45次打铃设置状态）。

以上每次打铃时间设置状态中，都须分别按【星期】、【时】、【分】键，准确设置星期（选择每周需要打铃的天数）及时、分（每次打铃的准确时间）。

其中星期的设定有15种组合可选择：一二三四五六日→一→二→三→四→五→六→日→一三五→二四六→六日→一二三→四五六→一二三四五→一二三四五六→……依次循环出现。

●最后出现“Ｅ：10”，是代表铃声时间长短（系统默认响铃时间为10秒），此时按【时】、【分】键可在1～99秒范围之间调整设定铃声长短；●按【取消/恢复】键时，会将当次打铃时间设置取消（显示“――：――”方能表示取消）或恢复出来；●在非“时钟显示”状态下，按【时钟】键，回到“时钟显示”状态；若30秒未按任何键，系统会自动回到“时钟显示”状态；●在“时钟显示”状态下，按【自动/手动】键，可进行“开/自动/关”各状态的自由切换：开自动关当切换至“开”状态显示时：一直打铃（实现临时打铃）；当切换至“关”状态显示时：关闭所有打铃程序；当切换至“自动”状态显示时：系统自动执行已设定的打铃程序；●正常情况下，所有打铃程序设置完毕后，必须按【自动/手动】键将“自动”符号显示出来，以实现在“自动”状态下的自动打铃功能；●不使用的程序必须按【取消/恢复】键及时取消, （必须显示“――：――”才表示取消）。

目录一、开机 (1)二、关机 (1)三、按键说明 (1)1.多功能按键选择说明 (1)2.功能按键说明 (1)3.快捷键 (1)四、菜单说明 (2)1.系统参数设置 (2)(1)密度凸轮规格 (2)(2)撞针灵敏度 (3)(3)横移间隙补偿 (3)(4)1号夹线器与针床距离（英寸） (3)(5)2号夹线器与针床距离（英寸） (3)(6)前针床升克零位补偿 (3)(7)后针床升克零位补偿 (3)(8)密度马达零位补偿——设置 (3)(9)横移正针位补偿——设置 (3)(10)横移1/2针位补偿——设置 (3)(11)横移翻针位补偿——设置 (3)(12)机头参数——设置 (3)(13)横移1/4针位补偿 (4)2.工作参数设置 (4)(1)起始针位设置 (4)(2)加工量设定 (4)(3)机头停放点 (4)(4)多布片编织——设置 (4)(5)编织密度——设置 (5)(6)拉布马达——设置 (5)(7)主轴速度——设置 (6)(8)纱嘴左停放点——设置 (6)(9)纱嘴右停放点——设置 (6)(10)纱嘴提前针数——设置 (6)(11)空行参数——设置 (7)1(12)主轴加减速设置——设置 (7)(13)升克——设置 (7)(14)压脚——设置 (7)(15)纱嘴初始位置——设置* (7)(16)花型组合编织——设置 (7)(16)小结头控制方式 (7)(17)起底板设置 (8)3.文件操作 (8)(1)读入花样 (8)(2)保存花样 (8)(3)删除花样 (9)(4)输出系统参数 (9)(5)读取系统参数 (9)(6)读取花型工作参数 (9)(7)保存当前花型参数 (10)4.系统测试 (10)(1)机头测试 (10)(2)拉布系统测试 (10)(3)起底板测试 (11)5.调入系统参数默认值 (11)6.调入工作参数默认值 (11)7.语言选择* (11)8.报警使能设置* (11)9.显示纱嘴配置 (11)10.显示机器参数 (11)11.设置网络参数* (11)12.设置系统时间 (11)13.密码输入设置 (12)14.系统升级 (12)五、异常现象的处理方法 (12)六、注意事项 (12)备注 (12)2一、开机输入220V的电源，电源指示灯亮，按电源总开关，进入工作界面。

排队系统呼叫器使用说明暂停服务键按‘暂停’键进入暂停状态，呼叫器开机自动进入暂停状态，液晶显示‘- - - -’,在暂停状态除了‘清除’键可以操作外其它键都不能操作，要操作必须进入呼叫空闲状态。

进入呼叫空闲状态键按‘清除’键进入呼叫空闲状态，显示屏显示一个闪烁的光标，液晶显示CALL指示灯亮，W AIT指示灯如果有人在等待服务W AIT指示灯闪烁，没有人等待W AIT指示灯熄灭，这个时候你可以输入4位号码进行特呼。

顺呼键在呼叫空闲状态按’呼叫’键，请求主机派号，在主机没有派号下来时显示屏显示WAIT，表示请等待，正在通讯中，如果主机派号下来则立即显示排队号码确认键当按‘呼叫’键由主机派号后，顾客来到窗口办理业务时，服务人员按下‘确认’键，告诉主机这个号码已经正常办理。

重呼键：当按‘呼叫’键由主机派号后，并在显示屏上正确显示了排队号码，未按下‘确认’键前，如果顾客在一定的时间没有来办理业务，服务人员可以按‘重呼’键再次呼叫这个号码，可以无限次呼叫，但是一旦按下‘确认’键进入服务状态后，就不能再重呼这个号码了，按‘重呼’键无效。

呼叫转移键当需要把这个当前服务的号码转移到另外的队列或者窗口时，这个功能要在你已经按下‘确认’键进入服务状态才有效，在服务状态按下‘转移’键，显示屏显示T-×××，这个时候如果你输入0001-255这个范围的数，表示你想把号码转移到001-255地址的呼叫器；设置键在呼叫空闲状态按SHIFT+SET键,进入设置状态，显示屏SET标志点亮，CALL标志熄灭。

功能设置选项说明(SET键)在呼叫空闲状态按SHIFT+SET键,进入设置状态，显示屏SET标志点亮，CALL标志熄灭。

参数显示区域显示AD***设置呼叫器的地址，范围001—255，在同一个系统中地址不能相同，如果在使用或者调试时发现某几个呼叫器没有通讯或者相应缓慢，请检查这个几个是不是地址相同。

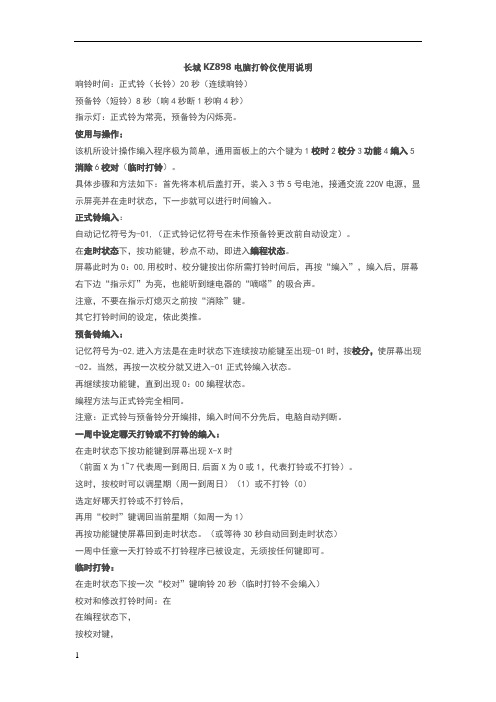

长城KZ898电脑打铃仪使用说明响铃时间：正式铃（长铃）20秒（连续响铃）预备铃（短铃）8秒（响4秒断1秒响4秒）指示灯：正式铃为常亮，预备铃为闪烁亮。

使用与操作：该机所设计操作编入程序极为简单，通用面板上的六个键为1校时2校分3功能4编入5消除6校对（临时打铃）。

具体步骤和方法如下：首先将本机后盖打开，装入3节5号电池，接通交流220V电源，显示屏亮并在走时状态，下一步就可以进行时间输入。

正式铃编入：自动记忆符号为-01,（正式铃记忆符号在未作预备铃更改前自动设定）。

在走时状态下，按功能键，秒点不动，即进入编程状态。

屏幕此时为0：00,用校时、校分键按出你所需打铃时间后，再按“编入”，编入后，屏幕右下边“指示灯”为亮，也能听到继电器的“嘀嗒”的吸合声。

注意，不要在指示灯熄灭之前按“消除”键。

其它打铃时间的设定，依此类推。

预备铃编入：记忆符号为-02,进入方法是在走时状态下连续按功能键至出现-01时，按校分，使屏幕出现-02。

当然，再按一次校分就又进入-01正式铃编入状态。

再继续按功能键，直到出现0：00编程状态。

编程方法与正式铃完全相同。

注意：正式铃与预备铃分开编排，编入时间不分先后，电脑自动判断。

一周中设定哪天打铃或不打铃的编入：在走时状态下按功能键到屏幕出现X-X时（前面X为1~7代表周一到周日,后面X为0或1，代表打铃或不打铃）。

这时，按校时可以调星期（周一到周日）（1）或不打铃（0）选定好哪天打铃或不打铃后，再用“校时”键调回当前星期（如周一为1）再按功能键使屏幕回到走时状态。

（或等待30秒自动回到走时状态）一周中任意一天打铃或不打铃程序已被设定，无须按任何键即可。

临时打铃：在走时状态下按一次“校对”键响铃20秒（临时打铃不会编入）校对和修改打铃时间：在在编程状态下，按校对键，进入自动校对状态，此时屏幕上出现最早的打铃时间，按一次按顺序出现下一个，发现有误，按“消除”键重新再编即可。

以上所有程序编好后，在走时状态下，用“校时”、“校分”键校对好北京时间。

概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排LED显示测量值（PV）和设定值（SV），还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可对外接的二、三线制变送器提供配电功能。

8、具备光电隔离的变送输出功能。

9、具备光柱模拟显示功能。

10、具备RS232或RS485通讯功能，与上位机连接可构成数据采集系统及控制系统。

11、仪表具有记忆功能：当仪表输入断线时，仪表指示灯及继电器均保持仪表断线前的状态。

二、技术指标1、显示方式：以双排LED显示测量值（PV）和设定值（SV）。

2、显示范围：-1999～9999。

3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

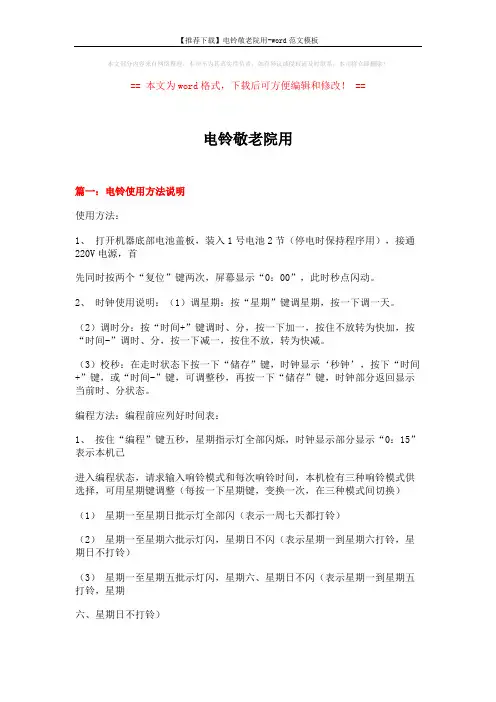

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电铃敬老院用篇一：电铃使用方法说明使用方法：1、打开机器底部电池盖板，装入1号电池2节（停电时保持程序用），接通220V电源，首先同时按两个“复位”键两次，屏幕显示“0：00”，此时秒点闪动。

2、时钟使用说明：（1）调星期：按“星期”键调星期，按一下调一天。

（2）调时分：按“时间+”键调时、分，按一下加一，按住不放转为快加，按“时间-”调时、分，按一下减一，按住不放，转为快减。

（3）校秒：在走时状态下按一下“储存”键，时钟显示‘秒钟’，按下“时间+”键，或“时间-”键，可调整秒，再按一下“储存”键，时钟部分返回显示当前时、分状态。

编程方法：编程前应列好时间表：1、按住“编程”键五秒，星期指示灯全部闪烁，时钟显示部分显示“0：15”表示本机已进入编程状态，请求输入响铃模式和每次响铃时间，本机检有三种响铃模式供选择，可用星期键调整（每按一下星期键，变换一次，在三种模式间切换）（1）星期一至星期日批示灯全部闪（表示一周七天都打铃）（2）星期一至星期六批示灯闪，星期日不闪（表示星期一到星期六打铃，星期日不打铃）（3）星期一至星期五批示灯闪，星期六、星期日不闪（表示星期一到星期五打铃，星期六、星期日不打铃）（4）本机每次响铃时间默认为15秒，如感觉不满意可用“时间+”和“时间-”键修改，本机可在0——99秒之间任意设置打铃时间长度。

确认打铃模式和打铃长度后按“储存”键储存。

2、编程：按作息时间表，用“时间+”和“时间-”将时钟时、分、调整到欲打铃的时间，按一下“储存”键，此时，“打铃”指示灯亮，机器内部继电器吸合，电铃开始响。

表示此打铃点输入成功。

注：如果想去掉这一打铃点，再按一下“储存”键，此时，“打铃”指示灯熄灭，表示此单一打铃点擦除成功。

（本机在编程状态下最多能按40次“储存”键，如果输入的错误过多，请复位后重新输入。

智能数字显示报警仪使用说明书一．智能数字显示报警仪表性能特点1.专用集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2.万能信号输入通过菜单设置即可配接常用热工信号。

3.可在线修改显示量程，变送输入范围，报警值及报警方式。

4.软，硬件结合的抗干扰模式有效抑制现场干扰5.数字化校准技术，无电位器等可调部件。

6.热电偶了冷端温度及热电阻引线电阻自动补偿。

7.可对接的二·三线制度、变送器提供配电功能。

8.具备光电隔离的变送输出功能。

9.具备光柱模拟现实功能。

10.具备RS232或RS485通讯功能，与上位机连接可构成数据采集系统及控制系统。

11.具备6个继电器报警功能。

二．技术指标1.显示方式：以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示。

2.显示范围：-1999～9999.3.测量准确度：±0.2%FS±1字。

4.分辨率：末位一个字。

5.输入信号：电热偶：K ,E ,S ,B ,J ,T ,R ,N;冷端温度自动补偿范围0～50℃℃.热电阻：Pt100·Cu100·Cu50·BA2·BA1;引线电阻补偿范围≤15Ω.。

直流电压：0～20mV,0～75mV,0~100mV,0～5V，1～5V，0～10V.(订货时需指定，与其他信号不兼容)。

直流电流：0～10mA,0~20mA,4~20mA,线性电阻：0～400Ω.（远传压力表）频率：0.1HZ—10KHZ。

（该功能须单独指定，与其他信号不兼容输入）6. 变送输出准确度：同测量准确度。

7. 模拟输入阻抗：电信号Ri=100Ω.；电压信号Ri=500KΩ。

8. 模拟输出负载功能：电流信号：4～20mA输出时R。

≤550Ω；0～10mA输出时R。

≤1.1KΩ.。

电压信号：要求外接仪表的输入阻抗R i≥250 KΩ,否则不保证连接外部仪表后的输出准确度。

微电脑全自动打铃仪.打铃器功能和用途本产品KG3022T 型以高性能微电脑芯片为核心，可根据用户设定进行自动打铃，一天内最多可实现46次打铃，并为用户提供时钟自动校准功能，具有走时准确、操作方便等特点.广泛应用于学校.企事业单位的自动打铃控制。

性能指标:1.工作电源220V/50Hz;/25a2.适用电压范围160V～240V;3.消耗功率<3W;4.外形尺寸179×139×66mm;5.重量1100g;6.计时误差<±0.5秒/天;7.闹钟时间0～59秒;8.工作模式：每日相同、每日不同、五天工作制、六天工作制;9.有46组闹铃时间，手动、自动两用显示屏说明星期含义如下所示：其它说明1、若临时要求终止执行自动打铃程序，在时钟动行状态，按S键一次，“”静止，使打铃程序冻结，若要恢复执行自动打铃程序，再按S键一次使“”闪烁，表示打铃仪自动打铃程序开始工作；2、若临时需打铃，可在时钟运行状态下按“-”（减数键）手动打铃或按产品背面有“开/关”键；3、在打铃状太下需临时终止打铃，按任意键均可；4、若打铃仪发生意外故障（如死机等），不能正常打铃，可用产品背面的开关手动打铃，再按照“故障排除”中介绍的方法排除故障；5、长期不使用本产品，请将产品后面的锁调到“关”状态，以节约电源。

操作说明（一）按键说明:本产品的操作提供五个按键，分别是：M功能键：按此键转换显示屏显示内容，实现时钟运行状态、时钟设置状态、参数设置状态、定时设置状态的转换；S选择键：按此键选择某种功能中需要调整设置的各个参数；+加数键：对选中的项目向上加数（即实现递增变化）；-减数键：对选中的项目向下减数（即实现递减变化），在时钟运行状态可实现手动打铃；复位键：清除所有设置，回到系统初始状态，即显示屏处于时钟运行状态，当前时间为10:00、星期日、打铃时长为10S、工作模式为每日相同、无打铃设置。

请注意：如果您在操作过程发生错误不知如何纠正或因其它原因不能顺利完成，请按M功能键回到时钟运行状态或按复位键回到初始状态重新开始。

打铃仪操作使用
操作使用
1、使用时打开侧面电池开关。

2、不操作键盘时60秒钟自动上锁，右下角显示键盘已锁，除打铃键。

3、开锁：连按4次“取消/恢复”键，自动开锁。

4、分别按“星期、时、分”，调整北京时间。

5、打铃时间默认20 秒，可设定1~99秒可调。

如设定错误或取消设定按（取消）键。

再按一次恢复原来的设定。

无设定时显示（---：--）。

6.检查:按（设定）键检查所设定的时间是否正确。

7、修改：请在该设定处按（取消）键，然后重新设定该定时开关的时间和星期。

8、结束检查：按（时钟）结束检查及设定，显示时钟。

9、手动控制：按（手动打铃）键，即可实现随意的打铃运行。

10、以上调试完毕连接电铃，插上电源插头，控制面板上红灯亮表示已有电源。

按一下“手动打铃”键绿灯亮同时控制器有电从两只接线输出到电铃上。

注意事项：
1、打铃器后面二只接线柱输出电压220V AC，直接接到电铃上。

2、打铃时间的设定、不能交叉设定，应按时间顺序设定。

3、学校在放假时期间不必切断电源，只需在控制器后面把开关打在“关”方向。
