EPC13高频变压器一.EPC13高频变压器尺寸外观图(单位:mm)品名式别骨架样式长宽高1边PIN(PIN距)2边PIN(PIN距)排距PIN径EPC13-01 卧式Ⅰ15.15.09.05 2.55 2.517.0Φ0.6EPC13-02 卧式Ⅱ15.15.09.05 2.55 2.510.5Φ0.6以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。
本公司可按客户要求定制各种规格EPC13高频变压器。
二. EPC13高频变压器性能1.工作频率:20kHz-500KHz2.输出功率:0.5 to 10 W3.工作温度:-40℃ to +125℃4.储存温度:-25℃ to +85℃5.储存湿度:30 to 95%三. EPC13高频变压器的特点EPC13高频变压器具有尺寸小,价格便宜,可靠性高的特点。
EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。
它拥有扁型的铁氧体磁芯,它的形状能同时满足电源变压器高功率的要求和超薄体积的要求,同样也能适应开关电源在温升方面的要求,但对PCB板的要求会提高;它比EPD型变压器在线包空间上有提高,同时EMI性能和漏感、辐射等参数均优于EFD型变压器,其它性能接近于EE型和EC型变压器。
四. EPC13高频变压器的应用EPC13高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、LED驱动电感、数码相机、手持式开关电源充电器等。
五. EPC13高频变压器价格EPC13高频变压器的价格区间一般在1.2 -2.0元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU9.8滤波器EC4215变压器EE22电子变压器EI57低频变压器PQ5050变压器EE55变压器扼流圈500uH。
高频变压器规格书详解高频变压器在电子设备中扮演着至关重要的角色,它们通过感应耦合在不同电路上提供电隔离、阻抗匹配和电平变换。
规格书是了解变压器特性和性能的关键。
本文将深入探讨高频变压器规格书中的关键参数和术语。
主要参数初级电感 (Lp):初级绕组的电感,表示其对变化磁通的阻抗。
次级电感 (Ls):次级绕组的电感,决定了其对变化磁通的响应。
匝数比 (Np/Ns):初级绕组匝数与次级绕组匝数之比,决定了变压器的电压转换率。
漏感 (Llk):由磁通未完全耦合引起的寄生电感,影响变压器的效率和频率响应。
耦合系数 (k):表示初级和次级绕组之间的磁耦合程度,范围从 0 到 1。
电气特性初级电阻 (Rp):初级绕组的电阻,影响变压器的效率和功耗。
次级电阻 (Rs):次级绕组的电阻,对负载电流和电压调节有影响。
测试电压 (HVT):指定变压器能够承受的高压测试而不击穿。
绝缘电阻 (IR):测量绕组之间的绝缘电阻,以确保设备安全性。
频率响应共振频率 (fr):变压器初级和次级电感与分布电容相结合产生的串联谐振频率。
频率范围:变压器有效工作的频率范围,包括谐振频率。
机械特性尺寸:变压器的物理尺寸,包括长度、宽度和高度。
重量:变压器的重量,影响设备的安装和运输。
安装方式:指定变压器的安装方式,例如螺纹孔或表面贴装。
散热:变压器散热的机制,例如自然对流或强制冷却。
其他参数损耗:变压器在操作过程中产生的热量损失,包括铜损和磁损。
温度范围:变压器可以安全工作的环境温度范围。
认证:变压器符合的行业标准和安全认证,例如 UL、CE 和ISO。
应用:变压器在特定电子设备中的典型用途,例如电源转换器、隔离放大器和射频系统。
理解高频变压器规格书对于选择和使用合适的变压器至关重要。
通过仔细审查这些参数,工程师可以确保变压器满足其设备的电气、机械和性能要求。
nreEE<05UmJALFOIODiicnsi^nd Gi)A *B * C5. 35*2. £5*1, 95A D(d)0” toil -Ae(M*1)2. S3I LT(u:>5. 00'A L(H H/I^)285. COLcC u >12.60BE&3FOIO 6. 1?*2. H5*T<9C a. ooif乱31 4. 46405. CO12.20 EES F?108. X 0*3,60. 00917. 00L&. OS590. CO1&47EI10/11FO40X 75o. ces?12, 10竝TO850, 00:6.(50 EE13P740>6. 150.067017. 10SSL 351130,003D.20 me rcio1S*T* »4.e0.皿519. 2039L B61140.00:5.Ot> Btl9FC4Q9^5. 0X 124323. OO陆N1250.003& 40 BD.^36FO40112B48. L*4. 750.119122. 40531151350.0039.1&Bi'2O/2C/5FC4020.15*10*5.1Di 157231, OO5(X TO1460.0(?49100Hl 22卜讪2»9_3a*EL7S C L 13904]. no3BL 7921BO.OO39.40PI 23395FP1023+M. 7+6O. 436 日35. BO123B001280.00卧£刖0 KXO25, t*9. 4沪乩290. 3J2EI40, UU va. so200U r ODEF2FL4FC4Q25. 68*6< 35tx 317340,. 3078.732QCIO.OO'4E.TOEE2S25FC4020H2. TUg fl0. 552535. 9098L 1(3300.0057.70 EISO FC4O30*13. LH41Q.7o. ma109,0073. 35<650.0057,70FB3CM -10/7PC4D30.1*1^7-050. 7455附・冗124.872100,00S6.90^B352BPC4.34. 0*1< »0.S 1. 3396BL 801S6.002600. J.张MEE4Q EW 4 0札了吃6 T N 3000127,00173.23<150, Ct77,00E84133PC40H.^LTrl2._2,821501BT.OQ180.004300.0079.00EE^2Z2LAS PC*O42+21t2n5 4. %旅-n QM278.0038M.OO97.90EE12/2LZ2O PC40A2*21.2t30 e. tt&S230.00275.005050.00紳.30EE47^9PC4047.12*19-63*15. &2 4 . 75292+2.00196H06S60. 0090,60 LHSO PU4.5tJ+21.3*L4. 6乩丹也22& 001^.136111 ..95. BOEE 55/5 5^21PCJJ55,1^27.5*2(^7LS.AI64351,00336.34"100,00倚00EH37/4?PU4D SG. B7*33.G*iaS5L 713Z344.00232.3G Bsao一nn JOZ on ESSO PC4060*22.3*15’ 69l 8558MM3?9皿5610-00no. ooEE 50. 3PC4050.5*25. £<6.1L. &447120. 35152.642MO.OO104. DO FE62. 3/62/F.PC40&2.3*3J*ai 3. 0B3O153.01196.223100.00125. 74BE65/3a/2?PC4065,Lb*U2.b+2Y eT倨535.0057b. 008000. J.147.00F设计实例:要求1输入AC 220V£]Q% 效率£ 8Q%工作频率+0KHZ输出电压62V 理流£ 2A犒助绕组电压:20VAMA 最大占空比:0.48 一•计算最小直流电压和最大直流电压E miti=2 2 0 不0.9 加L1 =21 $ 可Emax=220*Ll*L4=339V二•计算输入功率和视在功率Pin==Pt)m =62+2/0.S=155WPt=Po/r| +Po=l 55+124=2 79 w三•计算AP值选择逑芯Aw*Ac== —TVAP ==2*F*Bni*J Sf Ku*Ki279*10:2^40* 10i+0.15 *4*0.4* 1== 1.45选择PQ$2/3。
高频变压器参数表高频变压器参数表变压器温升ΔT线路结构F/B工作频率 KHzPout(W)最大磁通Bm(Mt)工作磁通ΔB (mT)每匝电阻(μΩ/T)每匝磁芯损电压耗(V/T)PFE(W窗口使用面积Acw*Ko(mm2)线路结构F/B工作频率 KHzPout(W)最大磁通Bm(Mt)工作磁通ΔB (mT)每匝电阻(μΩ/T)每匝磁芯损电压耗(V/T)PFE(W窗口使用面积Acw*Ko(mm2)119.22119.228.06 8.06119.22119.228.06 8.06119.22119.228.06 8.06119.22119.22变压器温升ΔT线路结构F/B工作频率 KHzPout(W)最大磁通Bm(Mt)工作磁通ΔB (mT)每匝电阻 (μΩ/T)每匝磁芯损电压耗(V/T)PFE(W窗口使用面积Acw*Ko(mm2)线路结构F/B工作频率 KHz 输出功率Pout(W) 最大磁通Bm(Mt)工作磁通ΔB (mT)每匝电阻 (μΩ/T)每匝磁芯损电压耗(V/T)PFE(W窗口使用面积Acw*Ko(mm2)变压器温升ΔT线路结构F/B工作频率 KHz 输出功率Pout(W) 最大磁通Bm(Mt)工作磁通ΔB (mT)每匝电阻 (μΩ/T)每匝磁芯损电压耗(V/T)PFE(W窗口使用面积Acw*Ko(mm2)线路结构F/B工作频率 KHz 输出功率Pout(W) 最大磁通Bm(Mt)工作磁通ΔB (mT)每匝电阻 (μΩ/T)每匝磁芯损电压耗(V/T)PFE(W窗口使用面积Acw*Ko(mm2)变压器温升ΔT线路结构F/B工作频率 KHz 输出功率Pout(W) 最大磁通Bm(Mt)工作磁通ΔB (mT)每匝电阻 (μΩ/T)每匝磁芯损电压耗(V/T)PFE(W窗口使用面积Acw*Ko(mm2)线路结构F/B工作频率 KHz 输出功率Pout(W) 最大磁通Bm(Mt)工作磁通ΔB (mT)每匝电阻 (μΩ/T)每匝磁芯损电压耗(V/T)PFE(W窗口使用面积Acw*Ko(mm2)变压器温升ΔT线路结构F/B工作频率 KHz 输出功率Pout(W) 最大磁通Bm(Mt)工作磁通ΔB (mT)。
PQ高频变压器————————————————————————————————作者:————————————————————————————————日期:PQ4040高频变压器一.PQ4040高频变压器尺寸外观图(单位:mm)品名式别骨架样式长宽高1边PIN(PIN距)2边PIN(PIN距)排距PIN径PQ4040立式Ⅱ41.0 43.0 43.0 6 5.0 6 5.0 38.0 Φ0.8以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。
本公司可按客户要求定制各种规格PQ4040高频变压器。
二. PQ4040高频变压器性能1.工作频率:20kHz-500KHz2.输出功率:10 to 1000 W3.工作温度:-40℃ to +180℃4.储存温度:-25℃ to +85℃5.储存湿度:30 to 95%三. PQ4040高频变压器的特点PQ4040高频变压器具有结构紧密,功率大,价格适中,可靠性高的特点。
PQ 型高频变压器的磁芯是为了适应新型开关电源的使用要求而设计的铁氧体磁芯,它的形状能满足工作在高频下的开关电源变压器减少铜损和铁损的要求,同样也能适应开关电源在温升方面的要求;它的圆形中心柱使绕线更为容易,线包容量加大,骨架的引线端使产品安装十分可靠,适用于开关电源和阻流线圈。
四. PQ4040高频变压器的应用PQ4040高频变压器常应用于电动车充电器用变压器、车载逆变器电源变压器、DC-DC转换器、驱动变压器、笔记本电源、UPS电源、通信电源等。
五. PQ4040高频变压器价格PQ4040高频变压器的价格区间一般在18-28元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU16滤波器EC42高频变压器EE22电子变压器EI57低频变压器PQ5050变压器EE65变压器扼流圈500uH。
EFD25高频变压器一.EFD25高频变压器尺寸外观图(单位:mm)品名式别骨架样式长宽高1边PIN(PIN距)2边PIN(PIN距)排距PIN径EFD25-01卧式Ⅰ26.27.014.05 5.05 5.022.5Φ0.8EFD25-02卧式Ⅱ26.026.513.55 5.05 5.028.6Φ1.1以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。
本公司可按客户要求定制各种规格EFD25高频变压器。
二.EFD25高频变压器性能1.工作频率:20kHz-500KHz2.输出功率:15 to 50 W3.工作温度:-40℃ to +125℃4.储存温度:-25℃ to +85℃5.储存湿度:30 to 95%三.EFD25高频变压器的特点EFD25高频变压器具有尺寸小,高度低,价格便宜,可靠性高的特点。
EFD型变压器是为了适应超薄型开关电源而设计的一款高频变压器。
它拥有扁型的铁氧体磁芯,它的形状能同时满足电源变压器高功率的要求和超薄体积的要求,同样也能适应开关电源在温升方面的要求,但对PCB板的要求会提高;其它性能接四.EFD25高频变压器的应用EFD25高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、手持式开关电源充电器等。
五.EFD25高频变压器价格EFD25高频变压器的价格区间一般在3.0-6.5元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU9.8滤波器EC4215变压器EE22电子变压器EI57低频变压器PQ5050变压器EE55变压器扼流圈500uH。

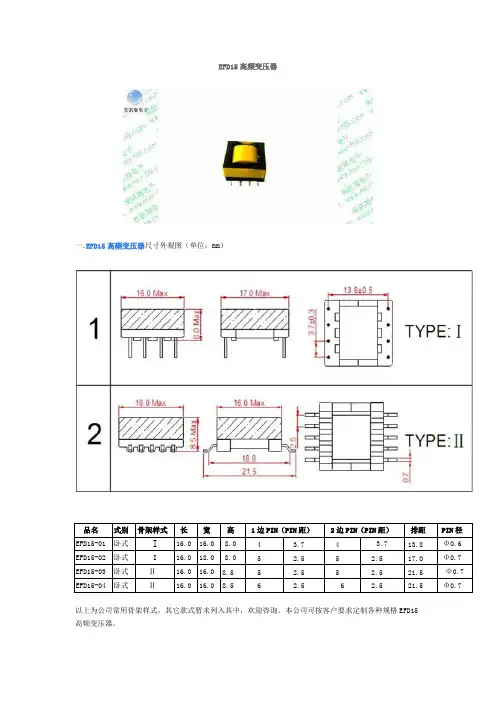

EFD15高频变压器一.EFD15高频变压器尺寸外观图(单位:mm)品名式别骨架样式长宽高1边PIN(PIN距)2边PIN(PIN距)排距PIN径EFD15-01卧式I16.016.08.04 3.74 3.713.8Φ0.6 EFD15-02卧式I16.018.08.05 2.55 2.517.0Φ0.7 EFD15-03卧式Ⅱ16.016.08.55 2.55 2.521.5Φ0.7 EFD15-04卧式Ⅱ16.016.08.56 2.56 2.521.5Φ0.7以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。
本公司可按客户要求定制各种规格EFD15高频变压器。
二.EFD15高频变压器性能1.工作频率:20kHz-500KHz2.输出功率:3.0 to 12 W3.工作温度:-40℃ to +125℃4.储存温度:-25℃ to +85℃5.储存湿度:30 to 95%三.EFD15高频变压器的特点EFD15高频变压器具有尺寸小,高度低,价格便宜,可靠性高的特点。
EFD型变压器是为了适应超薄型开关电源而设计的一款高频变压器。
它拥有扁型的铁氧体磁芯,它的形状能同时满足电源变压器高功率的要求和超薄体积的要求,同样也能适应开关电源在温升方面的要求,但对PCB板的要求会提高;其它性能接近于EE型和EC型变压器。
四.EFD15高频变压器的应用EFD15高频变压器常应用于DC-DC转换器、驱动变压器、数码相机、升压变压器、手持式开关电源充电器等。
五.EFD15高频变压器价格EFD15高频变压器的价格区间一般在1.8 -3.0元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU9.8滤波器EC4215变压器EE22电子变压器EI57低频变压器PQ5050变压器EE55变压器扼流圈500uH。

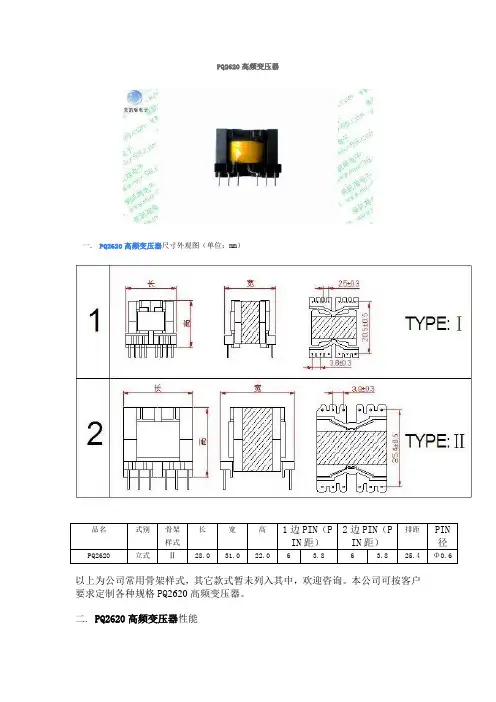

PQ2620高频变压器一.PQ2620高频变压器尺寸外观图(单位:mm)品名式别骨架样式长宽高1边PIN(PIN距)2边PIN(PIN距)排距PIN径PQ2620立式Ⅱ28.0 31.0 22.0 6 3.8 6 3.8 25.4 Φ0.6以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。
本公司可按客户要求定制各种规格PQ2620高频变压器。
二. PQ2620高频变压器性能1.工作频率:20kHz-500KHz2.输出功率:10 to 1000 W3.工作温度:-40℃ to +180℃4.储存温度:-25℃ to +85℃5.储存湿度:30 to 95%三. PQ2620高频变压器的特点PQ2620高频变压器具有结构紧密,功率大,价格适中,可靠性高的特点。
PQ 型高频变压器的磁芯是为了适应新型开关电源的使用要求而设计的铁氧体磁芯,它的形状能满足工作在高频下的开关电源变压器减少铜损和铁损的要求,同样也能适应开关电源在温升方面的要求;它的圆形中心柱使绕线更为容易,线包容量加大,骨架的引线端使产品安装十分可靠,适用于开关电源和阻流线圈。
四. PQ2620高频变压器的应用PQ2620高频变压器常应用于电动车充电器用变压器、DC-DC转换器、驱动变压器、笔记本电源、逆变电源、UPS电源、通信电源等。
五. PQ2620高频变压器价格PQ2620高频变压器的价格区间一般在2.8-4.9元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU10.5滤波器EC4215变压器EE22电子变压器EI57低频变压器PQ5050变压器EE65变压器扼流圈500uH。

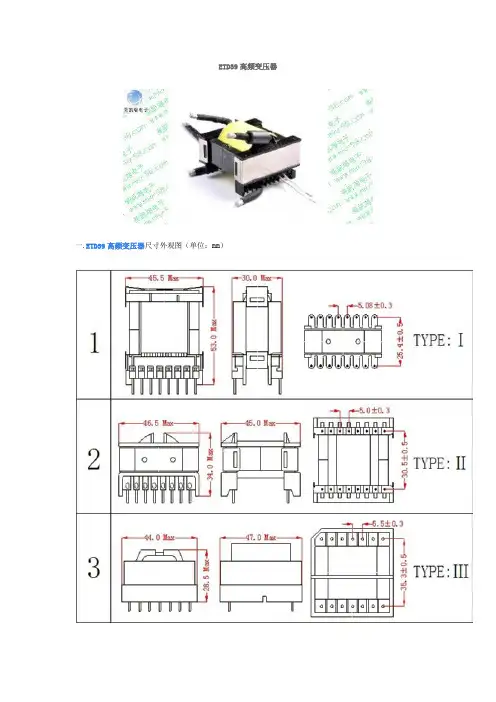

ETD59高频变压器一. ETD59高频变压器尺寸外观图(单位:mm)品名式别骨架样式长宽高1边PIN(PIN距)2边PIN(PIN距)排距PIN径ETD59-01卧式Ⅰ72.5 68.046.013 5.0813 5.0850.8Φ0.8以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。
本公司可按客户要求定制各种规格ETD59高频变压器。
二. ETD59高频变压器性能1.工作频率:20kHz-500KHz2.输出功率:400 to 2000 W3.工作温度:-40℃ to +125℃4.储存温度:-25℃ to +85℃5.储存湿度:30 to 95%三. ETD59高频变压器的特点ETD59高频变压器具有绕制方便,价格适中,可靠性高的特点。
ETD型变压器是基本型的铁氧体磁芯,损耗小、输出功率大、工作频率宽,温升低,性能稳定。
它们被广泛用于开关电源及和多种电子线路中,振荡方式有全桥,半桥,单端式,谐振式,推挽式线路等,具有优良的材料特性,ETD磁芯的圆柱型中心柱,使之绕线较为容易,并增大了绕组的截面积,可增大输出功率,适用于各种开关电源及逆变器,UPS等。
四. ETD59高频变压器的应用ETD59高频变压器常应用于PC电源变压器、LLC电源变压器、通信电源变压器,工业变频器等。
五. ETD59高频变压器价格ETD59高频变压器的价格区间一般在18.5-45元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU9.8滤波器EC4215变压器EE22变压器EI57低频变压器PQ5050变压器EE55高频变压扼流圈500uH器。
EC3542高频变压器
一.EC3542高频变压器尺寸外观图(单位:mm)
以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。
本公司可按客户要求定制各种规格EC35高频变压器。
二.EC35高频变压器性能
1.工作频率:50kHz-500KHz
2.输出功率:20 to 400 W
3.工作温度:-40℃ to +125℃
4.储存温度:-25℃ to +85℃
5.储存湿度:30 to 95%
三. EC35高频变压器的特点
EC35高频变压器具有绕制方便,价格适中,可靠性高的特点。
EC/ER型变压器是基本型的铁氧体磁芯,它们被广用于开关电源及和多种电子线路中,振荡方式有全桥,半桥,单端式,谐振式,推挽式线路等,具有优良的材料特性,适用于典型的变压器结构,EC/ER磁芯的圆柱型中心柱,使之绕线较为容易,并增大了绕组的截面积,可增大输出功率,适用于各种开关电源变压器和阻流线圈。
四.EC35高频变压器的应用
EC35高频变压器常应用于UPS电源变压器、LED电源变压器、通信电源变压器,工业变频器等。
五.EC35高频变压器价格
EC35高频变压器的价格区间一般在5.5-10.5元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,
以及是否要求过安规认证等。
高频变压器参数计算一.电磁学计算公式推导:1.磁通量与磁通密度相关公式:Ф = B * S ⑴Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l ⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2.电感中反感应电动势与电流以及磁通之间相关关系式:EL =⊿Ф / ⊿t * N ⑷EL = ⊿i / ⊿t * L ⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式:⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得:N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S ) ⑹且由⑸式直接变形可得:⊿i = EL * ⊿t / L ⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2 ⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)3.电感中能量与电流的关系:QL = 1/2 * I2 * L ⑼QL -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4.根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式:N1/N2 = (E1*D)/(E2*(1-D)) ⑽N1 -------- 初级线圈的匝数(圈) E1 -------- 初级输入电压(伏特)N2 -------- 次级电感的匝数(圈) E2 -------- 次级输出电压(伏特)二.根据上面公式计算变压器参数:1.高频变压器输入输出要求:输入直流电压: 200--- 340 V输出直流电压: 23.5V输出电流: 2.5A * 2输出总功率: 117.5W2.确定初次级匝数比:次级整流管选用VRRM =100V正向电流(10A)的肖特基二极管两个,若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式:N1/N2 = VIN(max) / (VRRM * k / 2) ⑾N1 ----- 初级匝数 VIN(max) ------ 最大输入电压 k ----- 安全系数N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.63.计算功率场效应管的最高反峰电压:Vmax = Vin(max) + (Vo+Vd)/ N2/ N1 ⑿Vin(max) ----- 输入电压最大值 Vo ----- 输出电压Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V)4.计算PWM占空比:由⑽式变形可得:D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/Vin(min)+N1/N2*(Vo+Vd) ⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比 D≌ 0.4815.算变压器初级电感量:为计算方便假定变压器初级电流为锯齿波,也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。
