高频变压器工作原理及用途解析

开关电源高频变压器工作原理开关电源是一种常见的电源类型，它通过高频变压器来实现电能的转换和稳定输出。

本文将介绍开关电源高频变压器的工作原理。

开关电源的基本组成包括输入滤波电路、整流电路、功率变换电路和输出滤波电路。

其中，高频变压器是功率变换电路中的重要组成部分。

高频变压器由铁芯和绕组构成。

铁芯是由软磁材料制成的，能够有效地传导和集中磁场。

绕组则由导线绕制而成，通常分为输入绕组和输出绕组。

在工作时，开关电源的输入电压经过输入滤波电路进行滤波处理，然后进入整流电路。

整流电路将交流电转换为直流电，并通过功率变换电路进行变压和变换。

功率变换电路包括一个或多个功率开关器件，如晶体管或MOSFET。

当功率开关器件导通时，输入电压施加在输入绕组上，产生磁场。

磁场的变化会引起输出绕组中的电压变化，从而实现变压和变换。

当功率开关器件关断时，输入电压消失，磁场也消失。

这样，输出绕组中的电压也会发生变化。

高频变压器的工作原理主要依赖于电磁感应现象。

当输入绕组中的电流变化时，会产生变化的磁场。

根据法拉第电磁感应定律，变化的磁场会诱导出输出绕组中的电动势。

根据电磁感应定律，电动势的大小与磁场变化的速率成正比。

在开关电源中，频率较高的开关操作使得输入电流的变化速率很大，从而增大了磁场变化的速率。

这样，输出绕组中诱导出的电动势也会增大。

通过合理设计高频变压器的铁芯和绕组参数，可以实现电压的升降和输出功率的稳定。

高频变压器的设计需要考虑多个因素，如输入电压、输出电压、输出功率、工作频率等。

合理的设计可以提高开关电源的效率和稳定性。

高频变压器是开关电源中的关键组成部分，它利用电磁感应现象实现电能的转换和稳定输出。

通过合理设计和优化，可以提高开关电源的性能和可靠性，满足不同应用领域的需求。

高频变压器工作原理高频变压器是一种常见的电力设备，广泛应用于电子电路、通信系统及其他各个领域。

它通过调整电压来实现电能的传输与转换。

本文将详细介绍高频变压器的工作原理，以及其在实际应用中的重要性。

一、高频变压器的基本结构与原理高频变压器主要由铁芯和绕组两部分组成。

根据绕组的数量和连接方式，它可以分为单绕组和多绕组两种类型。

1. 单绕组变压器单绕组变压器包含一个绕组，通过改变绕组的匝数比例来实现输入电压与输出电压之间的变压关系。

当输入电压施加在绕组上时，变压器的铁芯会产生磁通。

根据导线圈的长度和截面积，绕组上会有一定的电阻和电感。

当交流电通过绕组时，会引起电流的变化，从而在绕组上产生电磁感应。

2. 多绕组变压器多绕组变压器包含多个绕组，通常有一个或多个输入绕组和一个或多个输出绕组。

每个绕组都有自己的匝数和独立的电压传递。

多绕组变压器通常用于复杂的电路系统，如功率放大器和变频器。

在高频变压器中，铁芯的材料通常采用铁氧体或硅钢片。

这些材料具有低磁导率，能够有效地抑制铁芯中的涡流损耗。

二、高频变压器的工作原理高频变压器的工作原理基于法拉第电磁感应定律和电能守恒定律。

当输入电压施加在绕组上时，产生的交变磁场会引起绕组内部的电流变化。

这个变化的电流会进一步产生磁场，并在绕组之间传递。

高频变压器通过绕组间的磁耦合将输入电能转换为输出电能。

当输入电压为正弦波时，通过绕组的正弦电流将能量传递到铁芯中，产生交变磁通。

磁通的变化进一步诱导电动势，在输出绕组中生成输出电压。

变压器的输出电压与输入电压之间的关系由匝数比例决定。

当输出绕组的匝数少于输入绕组的匝数时，输出电压会增加；反之，输出电压会减小。

这种变压器通过改变绕组的匝数比例来调整电压，满足不同电路的需求。

三、高频变压器在实际应用中的重要性高频变压器在电力传输、电子设备和通信系统等领域具有广泛的应用。

在电力传输中，高频变压器用于将高电压输送到远距离，然后通过变压器将电能转换为适合家庭和工业需求的低电压。

什么是高频变压器高频变压器是一种专门用于高频电路中的变压器。

它是一种隔离器件，通过变换输入电压和电流的值，输出需要的电压和电流。

高频变压器的作用是将电源 (input) 的高频电压转换为适合电路要求的低电压输出 (output)，通常在数十千赫范围内工作。

高频变压器的原理高频变压器原理类似于普通变压器，但也存在区别。

在高频电路中，由于其频率高，传统的铁芯变压器的磁芯和绕组的损耗就会相对较高，导致效率低下，功率损耗很大，同时由于磁芯的饱和特性，频率越高，铁芯的容量就会越小，产生越来越大的热量，进一步影响变压器的效率。

因此，高频变压器使用高导磁材料 (如氧化锌) 来作为磁芯，这种材料能够在高频下呈现出良好的电性能力，让变压器的效率得以提高。

同时，高频变压器的绕组采用细导线，使得能够承受更高的电流，并且相互之间的耦合能够减少。

高频变压器的使用场景高频变压器通常应用于无线电、通信、医疗、工业自动化、电力电子、航天航空等领域。

它在信号调节和滤波方面的作用也非常重要，因此在许多电子仪器中，高频变压器也起到了至关重要的作用。

高频变压器的优缺点优点： - 适合于高频电路中的使用 - 能够提高电路效率 - 可以获得较高的电流输出 - 相对于普通变压器，具有小体积和轻质的特点缺点： - 制造成本相对较高 - 不容易进行维修 - 选用的材料和制造工艺要求非常高，否则会影响变压器的效率和寿命结论高频变压器是一种专用于高频电路中的变压器，通过变换输入电压和电流的值，输出需要的电压和电流。

其优点包括：适合高频电路中的使用，能够提高电路效率，可以获得较高的电流输出，并且相对于普通变压器具有小体积和轻质等特点；缺点包括：制造成本较高，不容易进行维修，选用的材料和制造工艺要求非常高。

在无线电、通信、医疗、工业自动化、电力电子、航天航空等领域，高频变压器应用十分广泛。

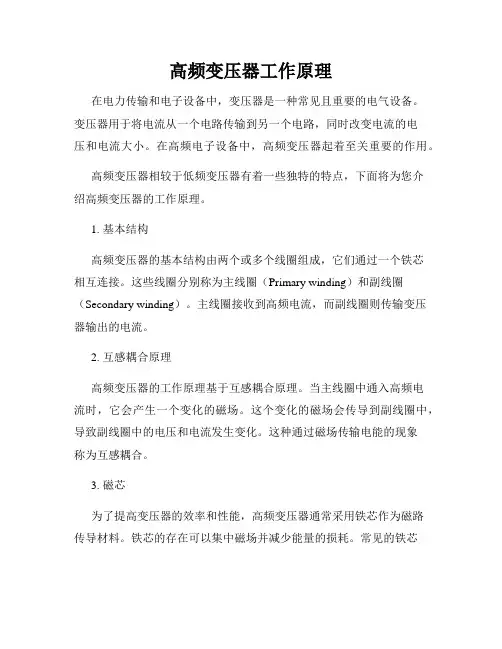

高频变压器工作原理在电力传输和电子设备中，变压器是一种常见且重要的电气设备。

变压器用于将电流从一个电路传输到另一个电路，同时改变电流的电压和电流大小。

在高频电子设备中，高频变压器起着至关重要的作用。

高频变压器相较于低频变压器有着一些独特的特点，下面将为您介绍高频变压器的工作原理。

1. 基本结构高频变压器的基本结构由两个或多个线圈组成，它们通过一个铁芯相互连接。

这些线圈分别称为主线圈（Primary winding）和副线圈（Secondary winding）。

主线圈接收到高频电流，而副线圈则传输变压器输出的电流。

2. 互感耦合原理高频变压器的工作原理基于互感耦合原理。

当主线圈中通入高频电流时，它会产生一个变化的磁场。

这个变化的磁场会传导到副线圈中，导致副线圈中的电压和电流发生变化。

这种通过磁场传输电能的现象称为互感耦合。

3. 磁芯为了提高变压器的效率和性能，高频变压器通常采用铁芯作为磁路传导材料。

铁芯的存在可以集中磁场并减少能量的损耗。

常见的铁芯材料包括硅钢片。

硅钢片由硅和钢材料组成，具有较高的导磁性能和低磁滞损耗。

4. 磁通和电压变换当高频电流通过主线圈时，产生的磁场会由铁芯传导到副线圈。

根据有关电磁感应定律，当磁场变化时，副线圈中将会产生电压。

这个电压的大小与主线圈和副线圈的匝数比例相关。

高频变压器通过改变主线圈和副线圈的匝数来实现电压的变换。

如果主线圈的匝数大于副线圈的匝数，那么变压器称为升压变压器。

反之，如果主线圈的匝数小于副线圈的匝数，则称为降压变压器。

通过这种方式，高频变压器能够在不改变电流大小的情况下改变电压大小。

总结：高频变压器的工作原理基于互感耦合的原理。

它通过主线圈产生的变化磁场来传导能量到副线圈，实现电流和电压的变换。

铁芯作为磁路传导材料，能够提高变压器的效率。

通过改变线圈的匝数比例，高频变压器实现电压的变换。

高频变压器在电力传输和电子设备中扮演着重要的角色，为我们的生活和工作提供了便利和支持。

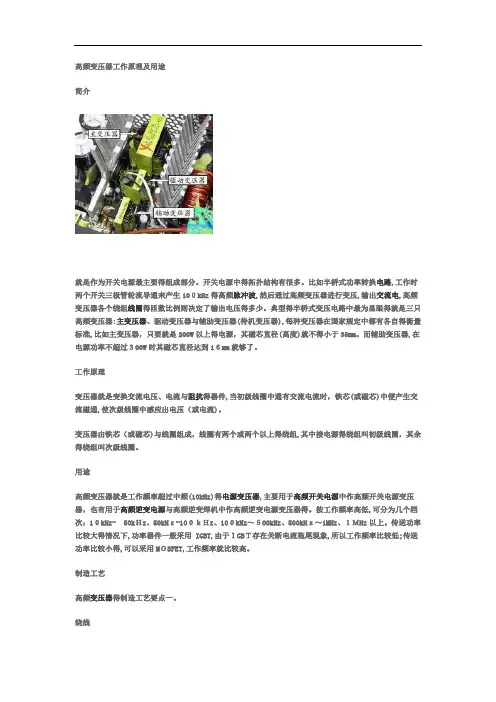

高频变压器工作原理及用途简介就是作为开关电源最主要得组成部分。

开关电源中得拓扑结构有很多。

比如半桥式功率转换电路,工作时两个开关三极管轮流导通来产生10０kHz得高频脉冲波,然后通过高频变压器进行变压,输出交流电,高频变压器各个绕组线圈得匝数比例则决定了输出电压得多少。

典型得半桥式变压电路中最为显眼得就是三只高频变压器:主变压器、驱动变压器与辅助变压器(待机变压器),每种变压器在国家规定中都有各自得衡量标准,比如主变压器，只要就是200W以上得电源，其磁芯直径(高度)就不得小于35mm。

而辅助变压器,在电源功率不超过３00W时其磁芯直径达到1６mm就够了。

工作原理变压器就是变换交流电压、电流与阻抗得器件,当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压（或电流)。

变压器由铁芯（或磁芯)与线圈组成，线圈有两个或两个以上得绕组,其中接电源得绕组叫初级线圈，其余得绕组叫次级线圈。

用途高频变压器就是工作频率超过中频(10kHz)得电源变压器,主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源与高频逆变焊机中作高频逆变电源变压器得。

按工作频率高低,可分为几个档次：1０kHz- 50kＨz、50kHｚ-10０ｋＨz、10０kHz～５00kHz、500kHｚ～1MHz、１ＭHz以上。

传送功率比较大得情况下,功率器件一般采用 IGBT,由于ＩGBＴ存在关断电流拖尾现象,所以工作频率比较低;传送功率比较小得,可以采用MＯSFET,工作频率就比较高。

制造工艺高频变压器得制造工艺要点一。

绕线A 确定ＢOＢBＩN得参数B 所有绕线要求平整不重叠为原则C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错D 横跨线必需贴胶带隔离1、疏绕完全均匀疏开2、密绕排线均匀紧密3、线圈两边与绕线槽边缘保持足够得安全距离A,Ｂ4、套管长度必须足够，一端伸入绕线管得安全胶带以内,另一端伸出ＢOBBIN上沿面，但不得靠近PIN５、最外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖。

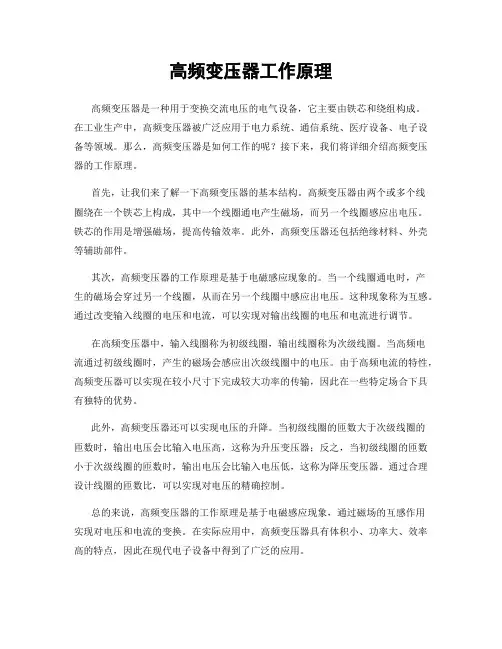

高频变压器工作原理高频变压器是一种用于变换交流电压的电气设备，它主要由铁芯和绕组构成。

在工业生产中，高频变压器被广泛应用于电力系统、通信系统、医疗设备、电子设备等领域。

那么，高频变压器是如何工作的呢？接下来，我们将详细介绍高频变压器的工作原理。

首先，让我们来了解一下高频变压器的基本结构。

高频变压器由两个或多个线圈绕在一个铁芯上构成，其中一个线圈通电产生磁场，而另一个线圈感应出电压。

铁芯的作用是增强磁场，提高传输效率。

此外，高频变压器还包括绝缘材料、外壳等辅助部件。

其次，高频变压器的工作原理是基于电磁感应现象的。

当一个线圈通电时，产生的磁场会穿过另一个线圈，从而在另一个线圈中感应出电压。

这种现象称为互感。

通过改变输入线圈的电压和电流，可以实现对输出线圈的电压和电流进行调节。

在高频变压器中，输入线圈称为初级线圈，输出线圈称为次级线圈。

当高频电流通过初级线圈时，产生的磁场会感应出次级线圈中的电压。

由于高频电流的特性，高频变压器可以实现在较小尺寸下完成较大功率的传输，因此在一些特定场合下具有独特的优势。

此外，高频变压器还可以实现电压的升降。

当初级线圈的匝数大于次级线圈的匝数时，输出电压会比输入电压高，这称为升压变压器；反之，当初级线圈的匝数小于次级线圈的匝数时，输出电压会比输入电压低，这称为降压变压器。

通过合理设计线圈的匝数比，可以实现对电压的精确控制。

总的来说，高频变压器的工作原理是基于电磁感应现象，通过磁场的互感作用实现对电压和电流的变换。

在实际应用中，高频变压器具有体积小、功率大、效率高的特点，因此在现代电子设备中得到了广泛的应用。

以上就是关于高频变压器工作原理的详细介绍，希望可以帮助大家更好地理解高频变压器的工作原理。

如果您对高频变压器还有其他问题，欢迎随时与我们联系，我们将竭诚为您解答。

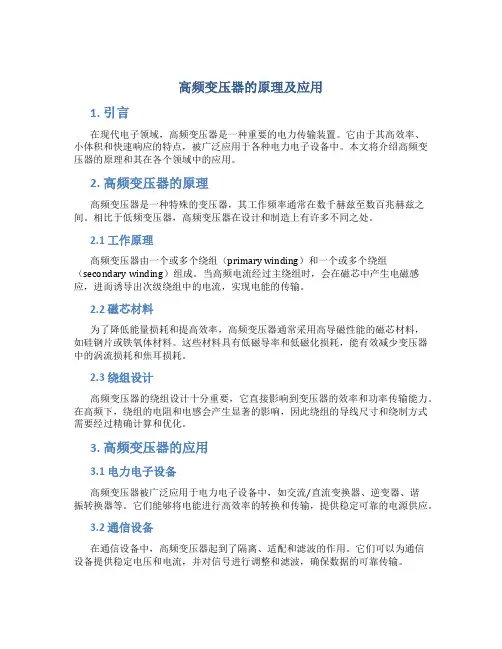

高频变压器的原理及应用1. 引言在现代电子领域，高频变压器是一种重要的电力传输装置。

它由于其高效率、小体积和快速响应的特点，被广泛应用于各种电力电子设备中。

本文将介绍高频变压器的原理和其在各个领域中的应用。

2. 高频变压器的原理高频变压器是一种特殊的变压器，其工作频率通常在数千赫兹至数百兆赫兹之间。

相比于低频变压器，高频变压器在设计和制造上有许多不同之处。

2.1 工作原理高频变压器由一个或多个绕组（primary winding）和一个或多个绕组（secondary winding）组成。

当高频电流经过主绕组时，会在磁芯中产生电磁感应，进而诱导出次级绕组中的电流，实现电能的传输。

2.2 磁芯材料为了降低能量损耗和提高效率，高频变压器通常采用高导磁性能的磁芯材料，如硅钢片或铁氧体材料。

这些材料具有低磁导率和低磁化损耗，能有效减少变压器中的涡流损耗和焦耳损耗。

2.3 绕组设计高频变压器的绕组设计十分重要，它直接影响到变压器的效率和功率传输能力。

在高频下，绕组的电阻和电感会产生显著的影响，因此绕组的导线尺寸和绕制方式需要经过精确计算和优化。

3. 高频变压器的应用3.1 电力电子设备高频变压器被广泛应用于电力电子设备中，如交流/直流变换器、逆变器、谐振转换器等。

它们能够将电能进行高效率的转换和传输，提供稳定可靠的电源供应。

3.2 通信设备在通信设备中，高频变压器起到了隔离、适配和滤波的作用。

它们可以为通信设备提供稳定电压和电流，并对信号进行调整和滤波，确保数据的可靠传输。

3.3 医疗设备高频变压器在医疗领域中也有着重要的应用。

例如，X射线机和核磁共振设备中需要高频变压器来提供高压和高频电源，保证设备的正常运行。

3.4 汽车电子在汽车电子系统中，高频变压器被用作点火系统、充电器和照明电路等。

它们能够将汽车电磁系统的电压变换为合适的电压和电流，满足不同设备的需求。

3.5 新能源领域随着新能源的快速发展，高频变压器也被广泛运用于太阳能和风能系统中。

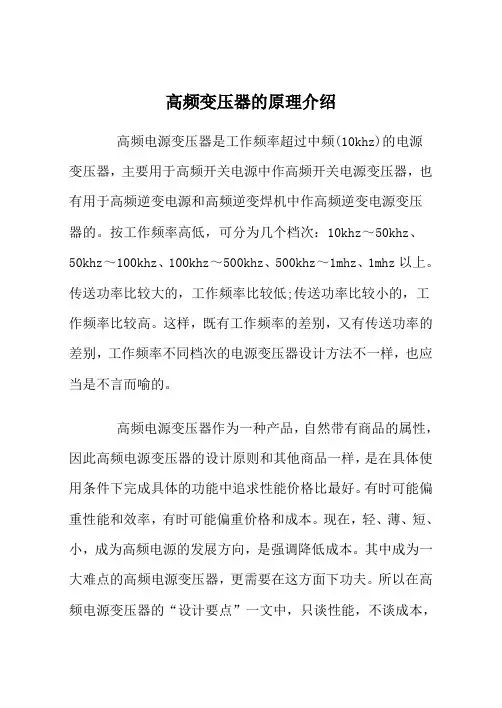

高频变压器的原理介绍高频电源变压器是工作频率超过中频(10khz)的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低，可分为几个档次：10khz～50khz、50khz～100khz、100khz～500khz、500khz～1mhz、1mhz以上。

传送功率比较大的，工作频率比较低;传送功率比较小的，工作频率比较高。

这样，既有工作频率的差别，又有传送功率的差别，工作频率不同档次的电源变压器设计方法不一样，也应当是不言而喻的。

高频电源变压器作为一种产品，自然带有商品的属性，因此高频电源变压器的设计原则和其他商品一样，是在具体使用条件下完成具体的功能中追求性能价格比最好。

有时可能偏重性能和效率，有时可能偏重价格和成本。

现在，轻、薄、短、小，成为高频电源的发展方向，是强调降低成本。

其中成为一大难点的高频电源变压器，更需要在这方面下功夫。

所以在高频电源变压器的“设计要点”一文中，只谈性能，不谈成本，不能不说是一大缺憾，如果能认真考虑一下高频电源变压器的设计原则，追求更好的性能价格比，传送不到10va的单片开关电源高频变压器，应当设计出更轻、薄、短、小的方案来。

不谈成本，市场的价值规律是无情的!许多性能好的产品，往往由于价格不能为市场接受而遭冷落和淘汰。

往往一种新产品最后被成本否决。

一些“节能不节钱”的产品为什么在市场上推广不开值得大家深思。

电磁兼容性是指高频电源变压器既不产生对外界的电磁干扰，又能承受外界的电磁干扰。

电磁干扰包括可闻的音频噪声和不可闻的高频噪声。

高频电源变压器产生电磁干扰的主要原因之一是磁芯的磁致伸缩。

磁致伸缩大的软磁材料，产生的电磁干扰大。

例如，锰锌软磁铁氧体，磁致伸缩系数λs为21×10-6，是取向硅钢的7倍以上，是高磁导坡莫合金和非晶合金的20倍以上，是微晶纳米晶合金的10倍以上。

因此锰锌软磁铁氧体磁芯产生的电磁干扰大。

高频变压器高频变压器是作为开关电源最主要的组成部分。

开关电源一般采用半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行降压，输出低电压的交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W 以上的电源，其磁芯直径（高度）就不得小于35mm。

而辅助变压器，在电源功率不超过3 00W时其磁芯直径达到16mm就够了。

变压器的工作原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低，可分为几个档次：10kHz-50kHz、50kHz-100kHz、100kHz～500kHz、5 00kHz～1MHz、1MHz以上。

传送功率比较大的，工作频率比较低；传送功率比较小的，工作频率比较高。

[1]高频变压器悬赏分：0 - 解决时间：2009-1-15 15:35高频变压器中的EC42型和EE42有什么区别，42前面的字母分别代表什么？提问者：hbt0090 - 初学弟子一级最佳答案EC42型和EE42型是用于高频变压器或电感的两种铁氧体磁芯的型号，这种磁芯由两个“E”形磁体组成，这两种型号磁芯的区别(亦即42前面字母的含义)在于：EC型的磁芯中芯柱为圆形，EE型的磁芯中芯柱为方形。

高频变压器用在低频电路会出现什么问题悬赏分：0 - 解决时间：2007-5-25 18:28高频变压器用在低频电路会出现什么问题；低频变压器用在高频电路会出现什么问题？比如50HZ和50KHZ！提问者：余成YW S - 助理四级最佳答案高频变压器用在低频电路中电流增大，可能烧坏变压器。

高频变压器的工作原理
高频变压器是一种能够将交流电能通过电磁感应转换为不同电压的设备。

它由原次线圈和副次线圈组成，两个线圈通过共享磁路互相耦合。

高频变压器的工作原理可以分解为两个主要步骤：磁场产生和电压转换。

首先，在高频电源的作用下，原次线圈产生一个交变磁场。

这个磁场会通过磁路传播到副次线圈上。

由于两个线圈通过磁路耦合，原次线圈发出的交变磁场会诱导副次线圈中的电动势。

接下来，根据法拉第电磁感应定律，副次线圈中的电动势会导致电流在副次线圈中流动。

这个电流通过副次线圈的匝数比例决定了输出电压与输入电压的关系。

如果副次线圈的匝数比较大，输出电压就会比输入电压高；反之，如果副次线圈的匝数比较小，输出电压就会比输入电压低。

高频变压器的工作频率较高，一般在几十千赫至几百千赫的范围内。

由于工作频率高，变压器磁路中的铁芯能更有效地传导磁场，从而提高了能量转换的效率。

此外，高频变压器还通常采用紧凑的设计和高效率的线圈，以便在小体积中实现高效能转换。

总结起来，高频变压器通过交变磁场的产生和电磁感应原理实现电压的转换。

它在许多电子设备中广泛应用，如电源适配器、通信设备和无线充电器等。

电除尘高频变压器原理
电除尘高频变压器是一种用于工业除尘设备中的变压器，其工作原理基于高频电磁场的产生和利用。

电除尘高频变压器通过将低频交流电转换为高频交流电，从而产生高频电磁场。

其基本原理可以概括为以下几步：
1. 变压：电除尘高频变压器首先通过一个低频变压器将输入电源的电压进行调整，使其适合变频器的使用。

2. 变频：接下来，变压后的电能进入变频器中，通过调节变频器的工作频率，将输入电能从低频电信号转换为高频电信号。

通常，电除尘高频变压器的工作频率可以达到数十千赫兹至数百千赫兹。

3. 高频电磁场产生：高频电信号被输送到电除尘设备的电极中，通过与电极之间的间隙形成电弧放电，产生高频电磁场。

4. 除尘效果：高频电磁场能够使空气中的粉尘带电，形成带电粒子。

这些带电粒子会受到高频电场力的作用，从而被吸附、困捕或沉积在除尘设备的收尘板或收尘筒上，实现除尘的效果。

总的来说，电除尘高频变压器通过将低频交流电转换为高频交流电，并利用高频电场力使空气中的粉尘带电并被捕集，从而实现高效的工业除尘效果。

高频变压器原理
高频变压器是一种特殊设计的电气设备，能够将输入电压的频率转换为输出电压的高频的变压器。

它是基于电磁感应定律工作的，其中主要包括两个线圈，即工作线圈和辅助线圈。

工作线圈位于变压器的一侧，通常称为一次绕组，而辅助线圈位于另一侧，通常称为二次绕组。

高频变压器的工作原理如下：
1. 输入电压加到一次绕组上，使一次绕组形成一个电流。

这个电流产生的磁场穿过变压器的铁芯，导致铁芯内部的磁通量发生变化。

2. 当一次绕组中的电流改变时，磁通量也会改变。

这个变化的磁场从铁芯传导到二次绕组，诱导出一个在二次绕组中的电势。

3. 高频变压器的关键在于使一次绕组和二次绕组之间有足够的电磁耦合。

为了实现这个目标，常常使用高频的电流和细长的绕组线圈。

这样可以减小电感和电导带来的能量损失。

4. 输出电势的大小取决于输入电压和绕组的变比。

高频变压器的变比通常较小，因此输出电势较低。

然而，由于高频的工作频率，输出电压变成了高频的电压，有很多应用可以利用这个特点。

5. 高频变压器还可以用于电力传输、电源转换和调节、医疗设备、通信系统等多个领域。

总而言之，高频变压器通过电磁感应原理将输入电压的频率转换为输出电压的高频。

它是基于两个线圈的变压器设计，具有许多广泛的应用领域。

解读高频变压器原理学习一下高频变压器及其原理吧。

1.高频变压器原理--简介高频变压器是作为开关电源最主要的组成部分,高频变压器各个绕组线圈的匝数比例则作高频开关电源变压器。

传送功率比较大的，工作频率比较低;传送功率比较小的，工作频率比较高。

这样，既有工作频率的差别，又有传送功率的差别，工作频率不同档次的电源变压器设计方法不一样，也应当是不言而喻的。

2.高频变压器原理--工作原理高频变压器是作为开关电源最主要的组成部分。

开关电源一般采用半桥式功率转换电行降压，输出低电压的交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

高频电源变压器产生电磁干扰的主要原因还有磁芯之间的吸力和绕组导线之间的斥力。

这些力的变化频率与高频电源变压器的工作频率一致。

因此，工作频率为100khz左右的高频电源变压器，没有特殊原因是不会产生20khz以下音频噪声的。

3.高频变压器原理--设计原理在高频变压器设计时，变压器的漏感和分布电容必须减至最小，因为开关电源中高频变压器传输的是高频脉冲方波信号。

在传输的瞬变过程中，漏感和分布电容会引起浪涌电1%～3%。

初级线圈的漏感----变压器的漏感是由于初级线圈和次级线圈之间，层与层之间，匝与匝之间磁通没有完全耦合而造成的。

分布电容----变压器绕组线匝之间，同一绕组的上、下层之间，不同绕组之间，绕组与屏蔽层之间形成的电容称为分布电容。

初级绕组----初级绕组应放在最里层，这样可使变压器初级绕组每一匝用线长度最短，从而使整个绕组的用线为最少，这有效地减小了初级绕组自身的分布电容。

次级绕组----初级绕组绕完，要加绕(3～5)层绝缘垫衬再绕制次级绕组。

这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，符合绝缘耐压的要求。

偏压绕组----偏压绕组绕在初级和次级之间，还是绕在最外层，和开关电源的调整是根据次级电压还是初级电压进行有关。

可见光通信市场的发展前景根据现有从业企业和提供的服务内容来看，OFWEEK行业研究中心研判，全球可见光通信市场在未来2年内，采用可见光通信的会议室、指挥中心等室内高保密市场需求将超过300亿元。

高频变压器的工作原理高频变压器是一种用于变换交流电压的电器设备，它主要由铁芯和绕组组成。

在工业生产和电子设备中，高频变压器起着非常重要的作用，它能够将输入的电压变换成需要的输出电压，同时还能实现电流的升降。

那么，高频变压器是如何实现这些功能的呢？接下来，我们将详细介绍高频变压器的工作原理。

首先，高频变压器的工作原理与普通变压器类似，都是基于电磁感应的原理。

当高频交流电流通过变压器的绕组时，会在铁芯中产生交变磁场，从而诱导出另一侧绕组中的电动势，使得电压得以变换。

不同的是，高频变压器在工作时，输入的交流电频率会远远高于普通变压器，因此需要采用特殊的设计和材料来适应高频工作环境。

其次，高频变压器的铁芯和绕组的设计对其工作性能有着重要影响。

铁芯的选择和绕组的匝数比例决定了变压器的变比和功率传递效率。

在高频工作条件下，铁芯需要具有较高的磁导率和低的磁滞损耗，以确保磁场能够迅速建立和消失，从而减小能量损耗和温升。

同时，绕组的设计也需要考虑到高频电流下的电磁感应和涡流损耗，因此需要采用特殊的绝缘材料和绕线结构。

此外，高频变压器的工作原理还涉及到谐振电路的应用。

在一些高频电源和变换器中，为了提高能量传输效率和稳定性，会采用谐振电路来实现谐振变压器。

谐振电路能够使变压器在特定频率下达到最佳工作状态，从而减小功率损耗和提高输出功率密度。

总的来说，高频变压器的工作原理是基于电磁感应和谐振电路的原理。

通过合理的设计和材料选择，高频变压器能够实现高效的电压变换和能量传输，广泛应用于电子设备、通信设备、医疗器械和工业自动化等领域。

希望通过本文的介绍，能够更好地理解高频变压器的工作原理，为相关领域的工程师和研究人员提供参考和指导。

高频变压器工作原理及用途简介是作为开关电源最主要的组成部分。

开关电源中的拓扑结构有很多。

比如半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行变压，输出交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W以上的电源，其磁芯直径（高度）就不得小于35mm。

而辅助变压器，在电源功率不超过300W时其磁芯直径达到16mm就够了。

工作原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

用途高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低，可分为几个档次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。

传送功率比较大的情况下，功率器件一般采用 IGBT，由于IGBT存在关断电流拖尾现象，所以工作频率比较低；传送功率比较小的，可以采用MOSFET，工作频率就比较高。

制造工艺高频变压器的制造工艺要点一。

绕线A 确定BOBBIN的参数B 所有绕线要求平整不重叠为原则C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错D 横跨线必需贴胶带隔离1. 疏绕完全均匀疏开2. 密绕排线均匀紧密3. 线圈两边与绕线槽边缘保持足够的安全距离A,B4. 套管长度必须足够,一端伸入绕线管的安全胶带以内,另一端伸出BOBBIN上沿面,但不得靠近PIN5. 最外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖。

高频变压器原理高频变压器的工作原理电源变压器的功能是功率传送、电压变换和绝缘隔离，作为一种主要的软磁电磁元件，在电源技术中和电力电子技术中得到广泛的应用。

根据传送功率的大小，电源变压器可以分为几档：10kVA以上为大功率，10kVA～0.5kVA为中功率，0.5kVA～25VA为小功率，25VA以下为微功率。

传送功率不同，电源变压器的设计也不一样，应当是不言而喻的。

有人根据它的主要功能是功率传送，把英文名称“Power Transformers”译成“功率变压器”，在许多文献资料中仍然在使用。

究竟是叫“电源变压器”，还是叫“功率变压器”好呢？有待于科技术语方面的权威机构来选择决定。

同一个英文名称“Power Transformer”，还可译成“电力变压器”。

电力变压器主要用于电力输配系统中起功率传送、电压变换和绝缘隔离作用，原边电压为6kV以上的高压，功率最小5kVA，最大超过上万kVA。

电力变压器和电源变压器，虽然工作原理都是基于电磁感应原理，但是电力变压器既强调功率传送大，又强调绝缘隔离电压高，无论在磁芯线圈，还是绝缘结构的设计上，都与功率传送小、绝缘隔离电压低的电源变压器有显著的差别，更不能将电力变压器设计的优化设计条件生搬硬套地应用到电源变压器中去。

电力变压器和电源变压器的设计方法不一样，也应当是不言而喻的。

高频电源变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低，可分为几个档次：10kHz～50kHz、50kHz～100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。

传送功率比较大的，工作频率比较低；传送功率比较小的，工作频率比较高。

这样，既有工作频率的差别，又有传送功率的差别，工作频率不同档次的电源变压器设计方法不一样，也应当是不言而喻的。
