EE型变压器参数及高频变压器计算Word版

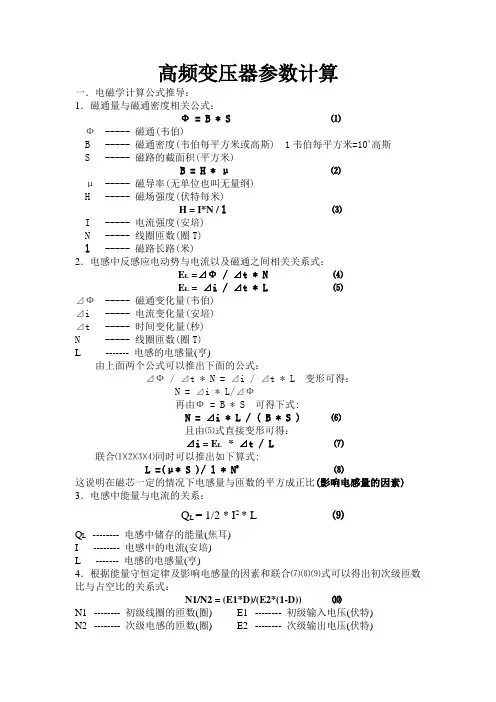

高频变压器参数计算一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S ⑴Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l ⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：E L =⊿Ф / ⊿t * N ⑷E L = ⊿i / ⊿t * L ⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S ) ⑹且由⑸式直接变形可得：⊿i = E L * ⊿t / L ⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系：Q L = 1/2 * I2 * L ⑼Q L -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D)) ⑽N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特)N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压：200--- 340 V输出直流电压：23.5V输出电流： 2.5A * 2输出总功率：117.5W2．确定初次级匝数比：=100V正向电流(10A)的肖特基二极管两个，若初次级匝次级整流管选用VRRM数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = V IN(max) / (V RRM * k / 2) ⑾------ 最大输入电压 k ----- 安全系数N1 ----- 初级匝数 VIN(max)N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.63．计算功率场效应管的最高反峰电压:Vmax = V in(max) + (Vo+Vd)/ N2/ N1 ⑿----- 输入电压最大值 Vo ----- 输出电压Vin(max)Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V) 4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/V in(min)+N1/N2*(Vo+Vd) ⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。

功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数型号I A [ BALPQ型磁芯规格及参数EE型磁芯规格及参数EC EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：4,饱和磁通密度：Bs1 磁芯损耗：正弦波与矩形波比较般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗(如大型叠片式或大型切割磁芯)时，矩形波损耗是正弦波损耗的1/2~2/3 。

D.Y.Chen 提供的参考资料解释了这种现象。

般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz 、用17# 美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A 和30A 输出的电源，必须采用多股绞线或利兹(Litz) 线绕制线圈，不能使用粗的单股导线。

2 Q 值曲线所有磁性材料制造厂商公布的Q 值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q 值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q 值曲线是标准的。

Q 值曲线是在典型值为 5 高斯或更低的低交流(AC)激励电平下测量得出的。

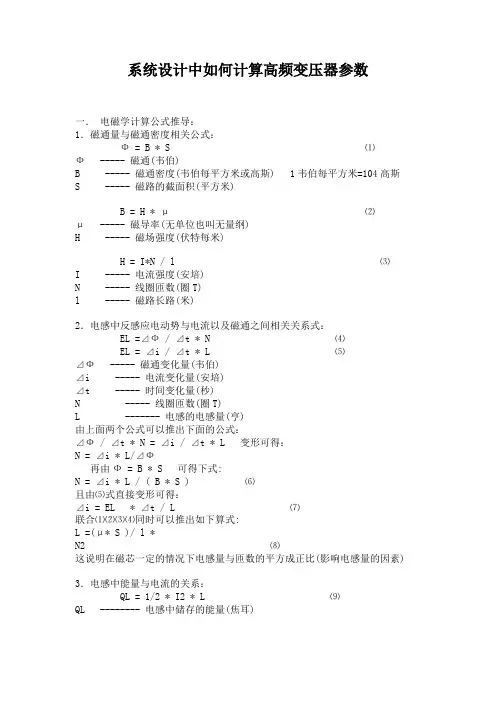

系统设计中如何计算高频变压器参数一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S ⑴Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l ⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：EL =⊿Ф / ⊿t * N⑷EL = ⊿i / ⊿t * L⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S )⑹且由⑸式直接变形可得：⊿i = EL* ⊿t / L⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l *N2 ⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)3．电感中能量与电流的关系：QL = 1/2 * I2 * L ⑼QL -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D)) ⑽N1 -------- 初级线圈的匝数(圈) E1 -------- 初级输入电压(伏特)N2 -------- 次级电感的匝数(圈) E2 -------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压： 200--- 340 V输出直流电压： 23.5V输出电流： 2.5A * 2输出总功率： 117.5W2．确定初次级匝数比：次级整流管选用VRRM =100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM * k / 2) ⑾N1 ----- 初级匝数 VIN(max) ------ 最大输入电压 k ----- 安全系数N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.63．计算功率场效应管的最高反峰电压:Vmax = Vin(max) + (Vo+Vd)/ N2/ N1 ⑿Vin(max) ----- 输入电压最大值 Vo ----- 输出电压Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/Vin(min)+N1/N2*(Vo+Vd) ⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌ 0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。

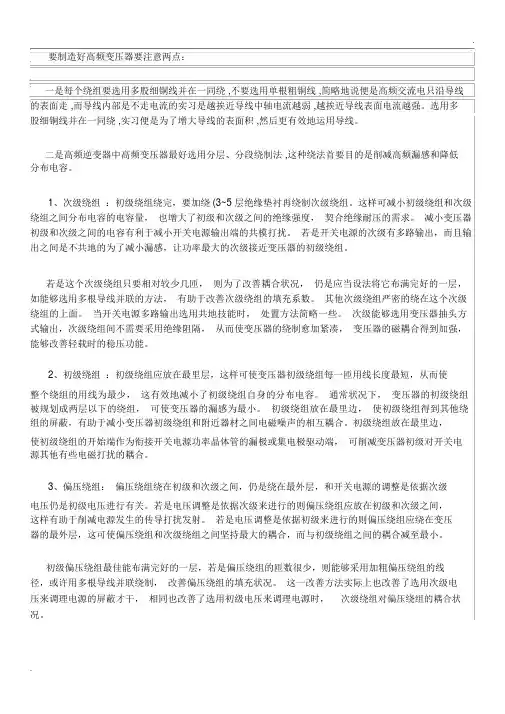

要制造好高频变压器要注意两点：一是每个绕组要选用多股细铜线并在一同绕 ,不要选用单根粗铜线 ,简略地说便是高频交流电只沿导线的表面走 ,而导线内部是不走电流的实习是越挨近导线中轴电流越弱 ,越挨近导线表面电流越强。

选用多股细铜线并在一同绕 ,实习便是为了增大导线的表面积 ,然后更有效地运用导线。

二是高频逆变器中高频变压器最好选用分层、分段绕制法 ,这种绕法首要目的是削减高频漏感和降低分布电容。

1、次级绕组：初级绕组绕完，要加绕 (3~5 层绝缘垫衬再绕制次级绕组。

这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，契合绝缘耐压的需求。

减小变压器初级和次级之间的电容有利于减小开关电源输出端的共模打扰。

若是开关电源的次级有多路输出，而且输出之间是不共地的为了减小漏感，让功率最大的次级接近变压器的初级绕组。

若是这个次级绕组只要相对较少几匝，则为了改善耦合状况，仍是应当设法将它布满完好的一层，如能够选用多根导线并联的方法，有助于改善次级绕组的填充系数。

其他次级绕组严密的绕在这个次级绕组的上面。

当开关电源多路输出选用共地技能时，处置方法简略一些。

次级能够选用变压器抽头方式输出，次级绕组间不需要采用绝缘阻隔，从而使变压器的绕制愈加紧凑，变压器的磁耦合得到加强，能够改善轻载时的稳压功能。

2、初级绕组：初级绕组应放在最里层，这样可使变压器初级绕组每一匝用线长度最短，从而使整个绕组的用线为最少，这有效地减小了初级绕组自身的分布电容。

通常状况下，变压器的初级绕组被规划成两层以下的绕组，可使变压器的漏感为最小。

初级绕组放在最里边，使初级绕组得到其他绕组的屏蔽，有助于减小变压器初级绕组和附近器材之间电磁噪声的相互耦合。

初级绕组放在最里边，使初级绕组的开始端作为衔接开关电源功率晶体管的漏极或集电极驱动端，可削减变压器初级对开关电源其他有些电磁打扰的耦合。

3、偏压绕组：偏压绕组绕在初级和次级之间，仍是绕在最外层，和开关电源的调整是依据次级电压仍是初级电压进行有关。

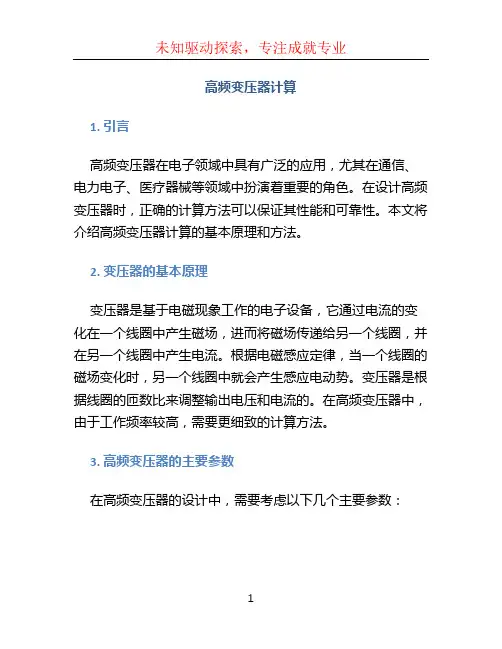

高频变压器计算1. 引言高频变压器在电子领域中具有广泛的应用，尤其在通信、电力电子、医疗器械等领域中扮演着重要的角色。

在设计高频变压器时，正确的计算方法可以保证其性能和可靠性。

本文将介绍高频变压器计算的基本原理和方法。

2. 变压器的基本原理变压器是基于电磁现象工作的电子设备，它通过电流的变化在一个线圈中产生磁场，进而将磁场传递给另一个线圈，并在另一个线圈中产生电流。

根据电磁感应定律，当一个线圈的磁场变化时，另一个线圈中就会产生感应电动势。

变压器是根据线圈的匝数比来调整输出电压和电流的。

在高频变压器中，由于工作频率较高，需要更细致的计算方法。

3. 高频变压器的主要参数在高频变压器的设计中，需要考虑以下几个主要参数：3.1 匹配阻抗在高频电路中，要达到最大功率传输，输入和输出线圈的阻抗需要匹配。

当输入线圈的阻抗与输出线圈的阻抗相等时，能够实现最大功率传输效率。

因此，通过计算输入线圈和输出线圈的等效电阻，并进行匹配阻抗计算，可以得到最佳的转换效率。

3.2 磁芯选材高频变压器中磁芯的选材非常重要。

磁芯的材料应具有低磁滞、低损耗和高饱和磁感应强度等特性。

常用的磁芯材料有硅钢片、铁氧体、纳米晶等。

根据应用需求和工作频率的不同，选择适合的磁芯材料可以提高变压器的效率和稳定性。

3.3 匝数比计算变压器的匝数比决定了输出电压与输入电压之间的比例关系。

在高频变压器设计中，需要根据所需的输出电压和输入电压计算匝数比。

根据变压器的工作原理以及电压和匝数的关系，可以使用以下公式进行计算：匝数比 = 输出电压 / 输入电压3.4 磁链密度计算磁链密度是指磁场中磁感应强度的大小。

磁链密度的计算是为了保证变压器在工作时不出现过磁和饱和现象，从而提高变压器的性能和可靠性。

通过根据磁芯的特性和工作条件，计算磁链密度的大小，并进行合理的选择和优化。

4. 高频变压器计算实例以一个具体的高频变压器为例，假设输入电压为12V，输出电压为120V，工作频率为1MHz。

功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1磁芯：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的如类似，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗（如大一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。

2Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。

Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。

由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。

3电感量、AL系数和在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。

高频变压器参数计算一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S ⑴Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l ⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：E L =⊿Ф / ⊿t * N ⑷E L = ⊿i / ⊿t * L ⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S ) ⑹且由⑸式直接变形可得：⊿i = E L * ⊿t / L ⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系：Q L = 1/2 * I2 * L ⑼Q L -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D)) ⑽N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特)N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压：200--- 340 V输出直流电压：23.5V输出电流： 2.5A * 2输出总功率：117.5W2．确定初次级匝数比：=100V正向电流(10A)的肖特基二极管两个，若初次级匝次级整流管选用VRRM数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = V IN(max) / (V RRM * k / 2) ⑾------ 最大输入电压 k ----- 安全系数N1 ----- 初级匝数 VIN(max)N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.63．计算功率场效应管的最高反峰电压:Vmax = V in(max) + (Vo+Vd)/ N2/ N1 ⑿----- 输入电压最大值 Vo ----- 输出电压Vin(max)Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V) 4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/V in(min)+N1/N2*(Vo+Vd) ⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。

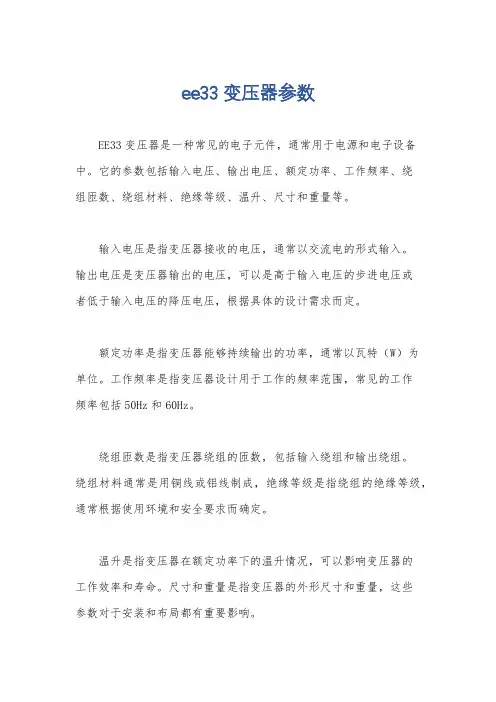

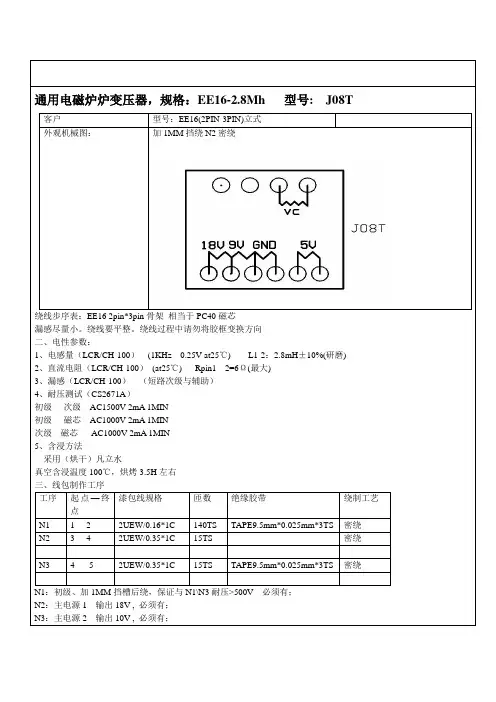

ee33变压器参数
EE33变压器是一种常见的电子元件，通常用于电源和电子设备中。

它的参数包括输入电压、输出电压、额定功率、工作频率、绕
组匝数、绕组材料、绝缘等级、温升、尺寸和重量等。

输入电压是指变压器接收的电压，通常以交流电的形式输入。

输出电压是变压器输出的电压，可以是高于输入电压的步进电压或
者低于输入电压的降压电压，根据具体的设计需求而定。

额定功率是指变压器能够持续输出的功率，通常以瓦特（W）为
单位。

工作频率是指变压器设计用于工作的频率范围，常见的工作
频率包括50Hz和60Hz。

绕组匝数是指变压器绕组的匝数，包括输入绕组和输出绕组。

绕组材料通常是用铜线或铝线制成，绝缘等级是指绕组的绝缘等级，通常根据使用环境和安全要求而确定。

温升是指变压器在额定功率下的温升情况，可以影响变压器的
工作效率和寿命。

尺寸和重量是指变压器的外形尺寸和重量，这些
参数对于安装和布局都有重要影响。

除了上述参数外，还有一些其他的参数可能会影响变压器的性能，如磁耦合系数、漏磁感应系数、铁损耗和铜损耗等。

这些参数
都需要在设计和选择变压器时进行综合考虑。

总的来说，EE33变压器的参数涉及到电压、功率、频率、绕组、材料、绝缘、温升、尺寸和重量等多个方面，这些参数的选择和设
计将直接影响到变压器的性能和适用范围。

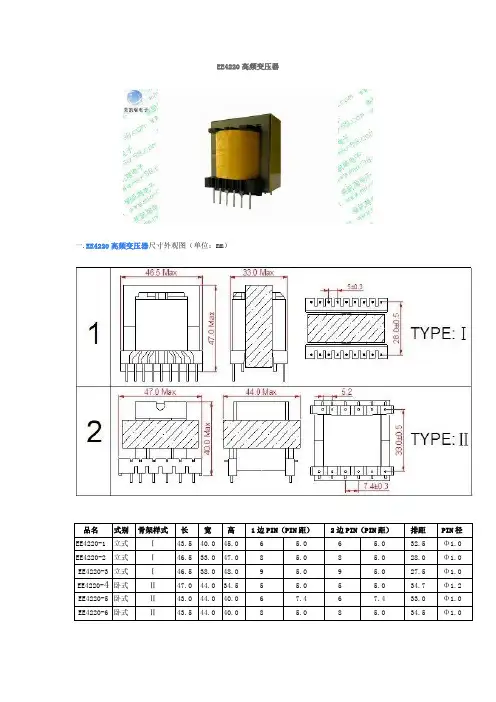

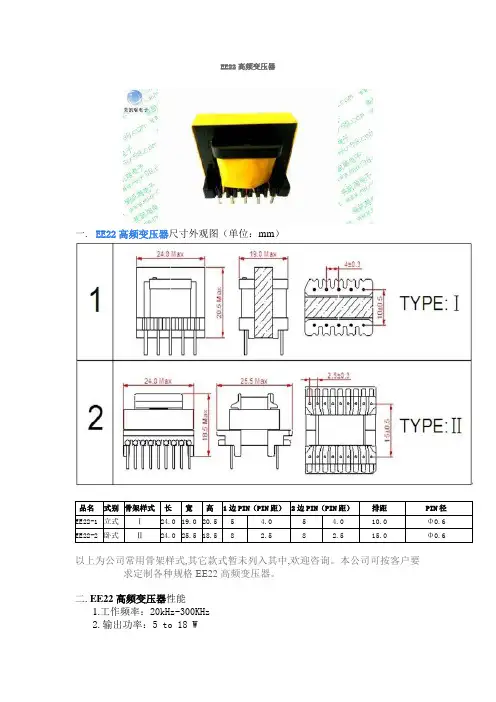

EE28高频变压器一. EE28高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径EE28-01立式Ⅰ324.24.05 5.05 5.017.5Φ0.8EE28-02立式Ⅰ32.527.526.08 4.08 4.020.0Φ0.8以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。

本公司可按客户要求定制各种规格EE28高频变压器。

二. EE28高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：10to 60W3.工作温度：-40℃ to +125℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三.EE28高频变压器的特点EE28高频变压器具有尺寸小，价格便宜，可靠性高的特点。

EE 型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。

广泛应用于电源转换和线路滤波。

体积由小到大，满足各种应用电路的需求。

如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS 等。

四.EE28高频变压器的应用EE28高频变压器常应用于DC-DC 转换器、变频器驱动变压器、PC 电源变压器等。

五.EE28高频变压器价格EE28高频变压器的价格区间一般在2.6 -3.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
