物料IQC检验规范-贴片电容

  • 格式：doc
  • 大小：77.00 KB
  • 文档页数：1


IQC检验指导书
物料名称： 贴片电容
拟制
审核

编号 版本号 页码 共 1 页 批准
1. 检验依据
送检单、样品

2. 检验工具
放大镜、万用表、锡炉

3. 检验项目
包装检验、数量检验、外观检验、焊锡性检验、实配检验

4. 抽样方案
标“*”号的项目采取100％全检，其它项目按质检部“抽样计划”抽检。

5. 检验标准定义：
检验项目 缺点名称 缺点定义 检验标准 检验工具 备注

包装检验
不符* CR a. 根据送检单核对外包装或标签上的生产商、物料名称、型号，不得有差异。 目检
参考《常
用品牌贴
片电容名
称含义说
明》

破损* MA a. 包装不得污染及破损。 b. 不得出现料盘变形、编带破裂、反卷等现象。 目检
错误* CR a. 物料必须采用编带包装。 目检
数量检验 不符 CR a. 根据送检单核对实际来料数量必须吻合。 目检

外观检验
污染 CR a. 物料表面应保持清洁干燥，不得有目视可见的污染、锈迹和水痕。 目检
丝印不良 MI b. 对钽电容，不得无丝印或丝印模糊不可辨认。 放大镜
错料 CR a. 根据样品或品名核对物料品种、容值、耐压、耐温、封装等项目，不得存在差异。 放大镜

破损 MA a. 检查电容焊接脚不得有氧化、生锈、松动、破损等现象。 b. 检查电容本体不得有破裂、压伤、变形、锈蚀、受潮等现象。 放大镜
焊锡性检验 焊锡性不良 MA a. 焊锡温度260℃ ( 5秒 ) 检查焊接脚应吃锡良好、器件本体有无破损、变形。 锡炉 破坏性试
验

电气测试
耐压 MA a. 对于品名中标称有耐压值的物料，使用直流耐压测试仪检验，应符合标称值的要求。 直流耐压测试仪
容值误差 MA a. 使用电容表量测容值，精度应在品名中所包含的精度范围内。 万用表
破坏性试
验

合集下载

IQC检验标准

IQC检验标准

作业指导书
目的:
规定来料检验流程，确保采购进仓的原材料、辅助材料为合格品，符合本公司原材料质量要求。

适用范围:
适用于本公司原材料、辅助材料的进厂检验。

职责：
仓管员：原材料的验收、入帐、储存、发放；
IQC：按验收流程和《检验指导书》进行检验
定义：
IQC——来料检验
作业规定：
本公司的主要原材料有
电子元器件：电阻、电容、数字集成IC、模拟集成IC、其他IC、电感、磁珠、电子管等。

加工件： 贴片类、外购模块类、标贴、铭牌、薄膜开关
结构件： 结构半成品、产品专用结构件、国标件、企标件
包装材料： 纸箱、PE袋、仪器箱等
其他类： 插针、插头、插座、端子、接头
检查分为外观/尺寸检查、试验和工艺认证：
外观检查：
本公司内除特别规定外，目视外观检验方法：a.在距工作台面1米左右的高度，40W日光灯下进行检验。

B.不应使 部件对单一光源产生反射，以避免强化表面缺陷，目测时不应利用直接反射光。

C.检验时不应使用放大设备。

D.检验者视力必须是1.0以上或矫正后达到1.0以上，如检验物料为MSD敏感元件需配戴静电环
尺寸检查：
依本指导书指导之相关图纸或相关行业或国家标准为依据
试验认证：
依本指导书之试验要求进行相关实验验证
工艺认证：
依本指导书之相关要求进行相关实验验证。

IQC进料检验项目及判定标准

IQC进料检验项目及判定标准

IQC进料品质检验项目及判定标准文件类型检验规范第 4 页共32 页类别：PCB抽样方案检验规范1．采用GB/T2828-20 03正常检查一次抽样方案；2. 允收水准：Cr：0 Ma：0.65 Mi：1.0 检查类别检查项目检查方法技术要求/质量要求不合格（缺陷）分类Cr Ma Mi 开箱检查金手指部分目测不允许金手指镀面上出现针孔或边缘齿状。

√目测金手指不允许漏斜边，不允许斜边不平行及单边前后不平行，斜边导致的拖尾不能超过两相邻金手指间隙的1/4。

√目测两边导角应为45度，斜边导角应为20度，且导角要求平滑，不得有毛刺或纤维丝。

√目测金手指裁边不允许有毛边。

√目测金手指槽口尺寸、长度、导角角度、导槽尺寸与样品相符。

√目测金手指导槽不得有毛刺或纤维丝。

√目测与样品核对金手指边缘缺口在非重要区域缺口深度<0.3mm,长度<1mm,且不超过两条金手指有此缺陷，缺陷在重要区域出现不可接收。

如下图所示：√目测与样品或图纸核对金手指铣边形成反白（爆边）跨距长度不超过1mm或不超过相邻导线间距离的10%可接收。

√目测与样品或图纸核对金手指头部绿油覆盖区域不能大于0.6mm..√上锡试验用小锡炉浸锡（温度270摄氏度、10秒钟）后目检，每批抽1-2片。

PCB表面绿油不能有脱落等异常现象，各焊盘上锡完整，锡点光亮。

√烘烤试验用烘箱（115-120摄氏度，3小时）烘烤后目检，每批抽10-20PCB变形大于对角长度之8/1000不允许，轻微变形但不影响后工序装配时可接受。

PCB表面变黄、绿油脱落不允√。

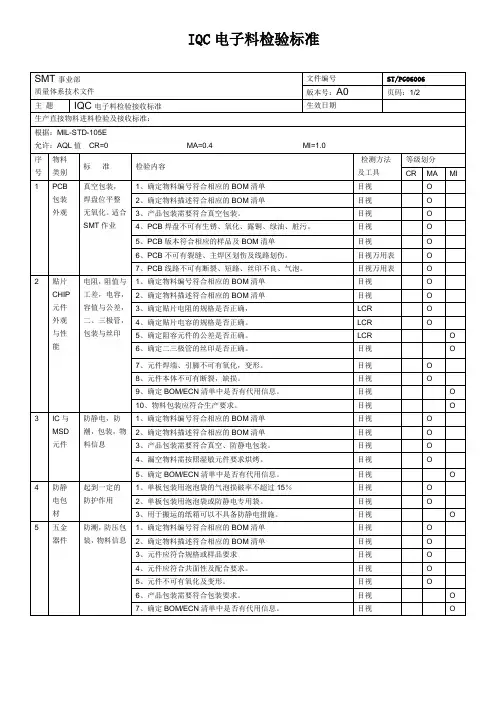

IQC电子料检验标准
