光电式传感器原理与应用

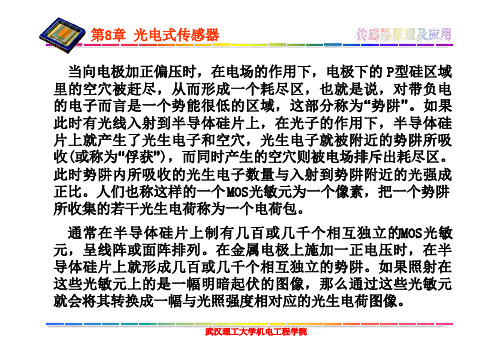

当向电极加正偏压时，在电场的作用下，电极下的MOS光敏元及数据面的显微照片CCD光敏元显微照片CCD读出移位寄存器的数据面显微照片2．读出移位寄存器3．电荷的输出8.4.2 8.4.2 线感光单元和存储单元交替排列。

在感光区光敏元件积分(a) 被测物是光源(b) 被测物吸收光通量(c) 被测物是有反射能力的表面(d) 被测物遮蔽光通量光电式浊度计工作原理——被测物吸收光通量可发出高分贝笛鸣 可发出高分贝笛鸣声的蜂鸣器光电式带材跑偏检测器光电式带材跑偏检测控制器原理1— 被测带材；2—卷取电机 ；3—卷取辊；4—液压缸；5—活塞；6—滑台；7—光电检测装置；8—光源；9、10—透镜；11-光敏；12—遮光罩电阻R1当烟雾进入烟雾室后，烟雾的固体粒子对红外光产生漫反线阵线阵CCD CCD CCD器件精密检测工件直径器件精密检测工件直径器件精密检测工件直径n =60( f /z )8.68.6 光栅传感器光栅式传感器有如下的特点：8.6.18.6.1 计量光栅的种类通常在600线/mm以上。

2．圆光栅8.6.2 莫尔条纹8.6.22．莫尔条纹的特性3) 误差平均效应(a) 刻线对齐 (b) 错开W/4 (c) 错开W/2 (d) 错开3W/42) 圆光栅的莫尔条纹(1) 径向光栅的莫尔条纹。

在几何量的测量中，径向光栅主要使用两种莫尔条纹：圆弧形莫尔条纹和光闸莫尔条纹。

① 圆弧形莫尔条纹。

两块栅距角γ相同的径向光栅以不大的偏心叠合，在光栅的各个部分，栅线的夹角均不同，便形成了不同曲率半径的圆弧形莫尔条纹。

光栅式传感器8.6.38.6.3 光栅式传感器光栅式传感器有多种不同的光学系统，其中，比较常见的有透射式光栅传感器和反射式光栅传感器。

1．透射式光栅传感器光电元器件输出电信号的幅值可用光栅位移量若指示光栅采用路，即可实现对位移的测量。

2．反射式光栅传感器接近，能减小温度误差。

3．光栅测量辨向原理4．细分技术8.7.1 绝对编码器8.7.1绝对式接触式编码器演示绝对式接触式编码器2．绝对编码器的工作原理以4位绝对码盘的光电读出装置为例，如图，由最外向内依3．提高分辨力的措施。

光电式传感器的工作原理
1.光源：光电式传感器通常使用红外线、激光等辐射源作为光源。

光源会发出一定频率的光信号，这些光信号对于人眼来说是不可见的。

红外线常用于室内和低功耗的应用，而激光则常用于需要高精度和长距离检测的应用。

2.物体：需要检测的物体也是光电式传感器工作的重要组成部分。

物体通常是被检测的目标，它可以反射、散射或吸收光信号，将光信号转换为电信号。

3.光电元件：光电元件是光电式传感器中最核心的部分。

它是将光信号转化为电信号的关键部件。

光电元件通常包括光敏电阻、光敏二极管、光敏三极管、光敏电容等。

其中最常用的是光敏电阻。

首先，光源发出光信号，经过透镜和反射镜的反射，最终照射到物体上。

物体可能会对光信号进行反射、散射或吸收。

当光信号经过物体后，会进入光电元件。

光电元件根据物体的反射、散射或吸收特性，将光信号转换为相应的电信号。

最后，电信号会传输到光电式传感器的电路中进行处理和分析。

根据电信号的变化和特征，我们可以判断物体的位置、速度、颜色等信息。

总结起来，光电式传感器的工作原理是通过光源将光信号照射到物体上，物体将光信号转化为电信号，光电元件将电信号进行处理和分析，从而实现对物体位置、速度、颜色等信息的检测。

光电式传感器在自动化控制和安全监测中有着广泛的应用，为我们的生活带来了便利和安全。

对射型光电传感器的原理及应用射型光电传感器（Thru-Beam Photoelectric Sensor）是一种利用光电效应实现光信号的采集和转换的传感器。

它由发光器和接收器两部分组成，通过发射器发射光束，当被探测物体遮挡光束时，接收器将接收到的光信号转换为电信号输出，从而实现对被探测物体存在与否的检测。

射型光电传感器的原理是基于光的传播和接收过程。

当发光器发射的光束未被遮挡时，光束会直接到达接收器，产生明亮的信号；当被探测物体遮挡光束时，光束被阻挡，无法到达接收器，产生暗信号。

通过检测输出信号的明暗变化，可以判断是否存在被探测物体。

射型光电传感器具有以下几个特点：1.高精度：射型光电传感器能够实现高精度的光信号检测，当被探测物体与光束之间的距离变化较小时，传感器也能够及时响应。

2.长检测距离：由于射型光电传感器采用发射和接收分离的结构，使其能够实现较长的检测距离，可以在不同的应用场景中实现灵活的安装。

3.抗干扰能力强：射型光电传感器工作时，通过阻挡光束来判断是否存在被探测物体，与被探测物体的颜色、材质等特性无关，因此具有较强的抗干扰能力。

射型光电传感器的应用十分广泛，主要包括以下几个方面：1.自动门控制：射型光电传感器可以用于自动门的控制，当门口被探测物体阻挡时，传感器会感知到并触发门的开启或关闭。

2.输送线上物体检测：射型光电传感器可以用于物流输送线上的物体检测，当被探测物体到达传感器位置时，传感器会发出信号，触发相应的动作，如停止或启动输送线等。

3.机器人导航：射型光电传感器可以用于机器人导航系统中，依靠传感器感知周围环境，判断机器人的运动路径，以避免与障碍物发生碰撞。

4.自动灯光控制：射型光电传感器可以用于智能照明系统中，根据光照条件或人的行进情况，控制灯光的开启和关闭，实现节能和舒适的照明效果。

总之，射型光电传感器以其高精度、长检测距离和强抗干扰能力等特点，广泛应用于自动化控制系统中。

光电式传感器工作原理
光电式传感器利用光电效应的原理来感知物体的存在或测量物体的位置、距离等信息。

其工作原理如下：
1. 光电效应：光电效应是指当光线照射到某些物质表面时，能够使物质中的电子获得足够的能量从而从原子或分子中脱离出来。

这些脱离的电子称为光电子。

2. 光电传感器结构：光电式传感器通常由光源、探测器和信号处理电路组成。

光源一般为发光二极管（LED）或激光二极管（LD），用来发射光束。

探测器一般为光敏元件，如光敏电阻、光敏二极管、光电二极管等，用来接收光束。

信号处理电路则用来处理探测器接收到的光强信号，并将其转化为电信号输出。

3. 功能原理：光电式传感器的工作原理可以分为两种不同的方式。

- 光电隔离式：光源和探测器分别位于传感器的两侧，通过
光束在两侧之间的遮挡来感知物体的存在。

当物体遮挡了光束，探测器接收到的光强就会减弱，从而触发传感器输出信号。

这种方式常用于物体检测、计数和测量等应用。

- 反射式：光源和探测器位于同一侧，通过物体对光线的反
射来感知物体的存在或测量物体的位置。

当光束照射到物体上并反射回探测器时，探测器接收到的光强会发生变化，从而触发传感器输出信号。

这种方式常用于物体的位置检测和距离测
量等应用。

总的来说，光电式传感器利用光电效应，通过光源和探测器的组合来感知物体的存在或测量物体的位置、距离等信息。

不同的工作方式可以适用于不同的应用场景。

光电传感器的设计与应用光电传感器是一种基于光电效应的传感器，它是将光电转换原理应用到实际中的一种光电器件。

光电传感器往往用于测量和检测光信号，具有灵敏度高、响应速度快、精度高和稳定性好等优点。

它广泛应用于机械、光电、化工、环境等领域，如光纤通信、物流、交通等，是现代工业发展中不可或缺的重要组成部分。

一、光电传感器的基本原理光电传感器的基本原理是将光信号转换成电信号，在实际应用中往往需要使用光电转换器来实现这种转换。

光电传感器通常由光电转换器、信号放大器、滤波器和输出电路等几个部分组成。

光电转换器是光电传感器的核心部件。

它通常采用光电二极管、光电三极管或光电管等器件来实现光电信号的转换。

其中，光电二极管是一种将光辐射转换成电信号的器件，具有响应速度快、灵敏度高、线性度好等特点。

光电三极管则是在光电二极管的基础上发展而来，它的结构复杂，但是响应速度更快、灵敏度更高。

光电管是一种较早的光电转换器，虽然响应速度较慢，但是拥有稳定性好、噪音小的特点。

二、光电传感器的应用1. 光纤通信光电传感器在光纤通信领域中有着广泛的应用。

因为光纤通信需要大量的光电转换器将光信号转换成电信号，并且要求精度高、稳定性好。

因此，光电传感器作为一种高灵敏度、高精度的光电转换器，被广泛应用于光纤通信中。

2. 物流领域在物流领域中，光电传感器也有广泛的应用。

比如在流水线上，可以使用光电传感器来检测物品的位置、颜色、形状等特征，从而帮助判断物品的种类和数量。

在自动售货机中，也可以使用光电传感器来检测出货口中是否有物品，并控制出货口的开启和关闭。

3. 交通领域在交通领域中，光电传感器也有着重要的应用。

比如在交通信号灯中，可以使用光电传感器来检测车辆和行人的存在，并做出相应的信号灯变化。

在高速公路上，可以使用光电传感器来检测车流情况，并控制车道的开启和关闭。

4. 环境领域在环境领域中，光电传感器也被广泛应用。

比如在气象站中，可以使用光电传感器来检测气体浓度、温度、湿度等环境信息，并实现数据采集和传输。

摘要：光电传感器在闭环自动控制系统中能有效的实现精准测速、精确位移定位、非接触式信号开关。

因此，研究光电传感器在自动控制中的应用具有重要价值和意义。

本文首先对光电传感器的原理及分类作统一概述，其次，依据光电传感器的研究现状，重点论述了光电传感器在自动控制中的应用。

关键词：光电传感器；自动控制；应用分析0 引言在自然和生产领域，传感器是智能自动控制系统获取信息的基本器件。

光电传感器通过光电效应获取各类物理量，响应速度快，抗干扰能力强，在自动控制领域受到越来越多的关注。

1 光电传感器的基本介绍1.1 光电传感器的基本工作原理光电传感器一般由光发射器、受光元件和信号转换电路组成。

传感器正常工作时，光发射器以某种方式发射承载信息的光信号，经光学通道滤光处理，受光元件将光信号转换成微弱的电信号，信号转换电路再根据需要对微弱电信号进行整形、放大，最终实现信息的传递、隔离和转换。

光电传感器具有结构简单、响应迅速、抗干扰能力强、精确性高且性能可靠的特点。

1.2 光电传感器的分类及特点根据光电传感器光信号处理方式，常见光电传感器分为对射型光电传感器、槽型(又称U型)光电传感器、漫反射型光电传感器、光纤式光电传感器等。

1.2.1 对射型光电传感器对射型光电传感器一般由光发射器和光接收单元组成，使用时将发射器和接收单元分别安装在被检测物体通道两侧，待检物体遮挡光束时，光接收单元因检测不到光信号而输出相应控制电平。

对射型光电传感器实现非接触式检测，常应用在门禁系统、原点定位、安防系统等场合。

1.2.2 槽型光电传感器槽型光电传感器是把光发射器和光接收单元面对面的安装在U型槽两侧。

传感器正常工作时，如光通道无物体遮挡，光接收单元受光而输出某种状态信号；如光通道被检测物体遮挡，光接收单元检测不到光束而输出相反状态信号。

槽型光电传感器响应速度快，非接触且无机械运动的特性使其广泛应用在高速运动物体检测单元[1]。

1.2.3 漫反射型光电传感器漫反射型光电传感器将光发射器、光接收单元及信号转换电路集于一体。

对射型光电传感器的原理及应用射型光电传感器是光电传感器的一种，通过发射一束光和检测接收到的光来实现检测目标物体的存在或状态。

其原理及应用如下：原理：射型光电传感器由光电发射器和光电接收器组成。

光电发射器发射一束光束，该光束通常为红外光，经过凸透镜聚焦后形成一个狭窄的光束。

当目标物体出现在光束射程内时，光束会受到目标物体的干扰，光束被遮挡或反射。

光电接收器通过接收到的光信号判断目标物体的存在或状态。

应用：1.工业自动化：射型光电传感器常用于工业自动化领域，用于检测物体的位置、存在、颜色和形状等信息。

例如，在生产线上使用射型光电传感器来检测物体的位置，实现自动分拣和定位。

2.门禁系统：射型光电传感器可以用作门禁系统中的感应器。

当有人接近门口时，射型光电传感器会检测到人的存在，触发门禁系统开启门锁。

3.安全防护：射型光电传感器广泛应用于安全防护领域。

例如，在自动售货机中使用射型光电传感器来检测物品是否成功掉落，防止用户在购买商品后未拿到商品而造成纠纷。

4.机器人技术：射型光电传感器在机器人技术中有重要的应用。

通过安装在机器人身上，可以帮助机器人判断周围环境，避免碰撞。

同时，也可以用于测距和定位，提升机器人的导航和定位能力。

5.物料检测：射型光电传感器可用于物料在输送带上的检测。

通过控制射型光电传感器的位置和参数，可以实现对物料的实时检测，例如缺货检测、错误装配检测等。

6.输送设备：在输送设备上安装射型光电传感器，可以实现对物体的计数、分拣、取放等操作。

通过检测物体的存在和位置，可控制输送设备上的动作，提高输送线的自动化和效率。

总结：射型光电传感器通过发射和接收光信号来检测目标物体的存在或状态，广泛应用于工业自动化、门禁系统、安全防护、机器人技术、物料检测和输送设备等领域。

随着技术的不断发展，射型光电传感器在各个领域的应用也不断扩大和深化。

光电开关传感器工作原理及应用
反射式光电开关传感器由光源和接收器组成，光源发射出光线，被物
体反射后，接收器接收到反射光信号，然后转换为电信号进行处理。

当物
体进入或离开光源和接收器之间的测量范围时，就会引起光信号的变化，
从而实现对物体的检测。

穿刺式光电开关传感器由光源和接收器组成，光源发射出一束平行光线，被要检测的物体遮挡时，光线会被物体阻挡一部分或全部，无法到达
接收器，从而引起光信号的变化。

通过检测光信号的变化，可以实现对物
体的检测和测量。

1.人体检测：光电开关传感器可以用于人体检测，例如在自动门、安
全门等场景中，当有人靠近或通过时，光电开关传感器会检测到人体的存在，从而触发门的开启或关闭。

2.物体计数：光电开关传感器可以用于物体计数，例如在流水线生产中，可以通过检测物体的通过次数来计数已生产的产品数量。

3.材料检测：光电开关传感器可以用于材料的检测和判断，例如在印
刷行业中，可以通过检测材料的颜色、透明度等参数，判断材料是否合格。

4.距离测量：光电开关传感器可以用于测量物体的距离，例如在自动
停车系统中，可以通过检测车辆与停车位之间的距离，来引导车辆停放。

5.开关控制：光电开关传感器可以用于开关的控制，例如在照明系统中，可以通过检测光线强度，控制照明的开启和关闭。

总之，光电开关传感器利用光电原理实现对物体的检测和测量，具有
广泛的应用领域，可以用于人体检测、物体计数、材料检测、距离测量和
开关控制等方面。

随着科技的进步和传感器技术的不断创新，光电开关传感器的应用领域会越来越广泛，为各种行业提供更多的便利和安全。
