机械加工尺寸精度控制
---
专业提供SPC数据分析软件等机械测量解决方案 一、 摘要
机械产品的各种零部件在进行了机械的运动设计、结构设计、强度和刚度设
计后计算出了基本尺寸，接下来就要进行尺寸的精度设计。
为了使零件具有互换性，必须保证零件的尺寸、几何形状和相互位置以及表
面特征技术要求的一致性。就尺寸而言，互换性要求尺寸的一致性，但并不是要
求零件都准确地制成一个指定的尺寸，而只要求尺寸在某一合理的范围内。对于
相互结合的零件，这个范围既要保证相互结合的尺寸之间形成一定的关系，以满
足不同的使用要求，又要在制造上是经济合理的，这样就形成了“极限与配合”
的概念。 “极限”用于协调机器零件使用要求与制造经济性之间的矛盾，“配
合”则是反映零件组合时相互之间的关系。
二、 极限与配合的基本术语及定义
1、 孔和轴
1）孔 (hole)
通常指工件的圆柱形内表面，也包括非圆柱形内表面（两平行平面或切面所
形成的包容面），如图2.1所示零件的各内表面上D1、D2、D3、D4各尺寸都
称为孔。
2）轴 (shaft)
通常指工件的圆柱形外表面，也包括非圆柱形外表面（两平行平面或切面形
成的被包容面），如图2.1所示零件的各外表面上d1、d2、d3各尺寸都称为
轴。极限与配合标准中的孔、轴都是由单一的主要尺寸构成，例如圆柱体的
直径，键与键槽的宽度等。
图2.1 孔与轴 ---
专业提供SPC数据分析软件等机械测量解决方案 2、 有关尺寸、偏差和公差的术语和定义
1）尺寸（size）
以特定单位表示线性尺寸值的数值，称为尺寸。如直径、半径、长度、 宽度、
高度、深度等都是尺寸。在机械行业中，一般常用毫米（mm）作为特定单位。
2）基本尺寸(basic size)
基本尺寸是设计时给定的尺寸，用D和d分别表示孔和轴的基本尺寸，如图2.2
(a)所示。基本尺寸是从零件的功能出发，通过强度、刚度等方面的计算或结构

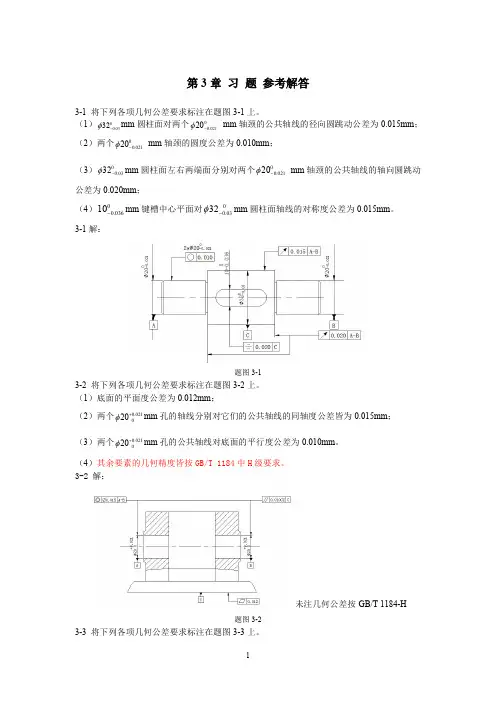

第3章习题参考解答
3-1将下列各项几何公差要求标注在题图3-1上。
（1）
0
03.032
mm圆柱面对两个0
021.020
mm轴颈的公共轴线的径向圆跳动公差为0.015mm；
（2）两个0
021.020
mm轴颈的圆度公差为0.010mm；
（3）0
03.032
mm圆柱面左右两端面分别对两个0
021.020
mm轴颈的公共轴线的轴向圆跳动
公差为0.020mm；
（4）0
036.010
mm键槽中心平面对0
03.032
mm圆柱面轴线的对称度公差为0.015mm。
3-1解：
题图3-1
3-2将下列各项几何公差要求标注在题图3-2上。
（1）底面的平面度公差为0.012mm；
（2）两个021.0
0 20
mm孔的轴线分别对它们的公共轴线的同轴度公差皆为0.015mm；
（3）两个021.0
0 20
mm孔的公共轴线对底面的平行度公差为0.010mm。
（4）其余要素的几何精度皆按GB/T1184中H级要求。
3-2解：
未注几何公差按GB/T1184-H
题图3-2
3-3将下列各项几何公差要求标注在题图3-3上。（1）左端面的平面度公差为0.01mm；
（2）右端面对左端面的平行度公差为0.04mm；
（3）φ
70mm孔采用H7遵守包容要求，φ
210mm外圆柱面采用h7并遵守独立原则；
（4）φ
70mm孔轴线对左端面的垂直度公差为0.02mm；
（5）φ
210mm外圆柱面轴线对φ
70mm孔的同轴度公差为0.03mm；
（6）4×φ
20H8孔轴线对左端面(第一基准)及φ
70mm孔轴线的位置度公差为φ
0.15mm(要
求均布)，被测轴线的位置度公差与φ
20H8孔尺寸公差的关系采用最大实体要求，与基准孔
尺寸公差的关系也采用最大实体要求。
3-3解：
题图3-3
3-4将下列各项几何公差要求标注在题图3-4上。
（1）孔径Ø25H6采用包容要求；
（2）Ø70的左端面的平面度公差为0.010mm;
（3）Ø70的左端面相对于Ø25孔轴线的垂直度公差为0.020mm；
圆柱销h8公差等级 理论说明
1.1 概述
引言部分将对文章的主题进行简要介绍。本文将讨论圆柱销h8公差等级的理论说明，其中包括定义与解释、理论背景、影响因素与控制方法等内容。通过对h8公差等级在制造领域中的重要性和应用范围的阐述，读者可以更好地理解该主题的意义和价值。
1.2 文章结构
本文分为五个主要部分：引言、圆柱销h8公差等级的定义与解释、圆柱销h8公差等级的理论背景、影响因素与控制方法以及结论。每个部分都涵盖了特定的内容，以帮助读者全面了解和深入研究圆柱销h8公差等级相关的知识。
1.3 目的
本文旨在提供关于圆柱销h8公差等级的详尽说明和理论背景，并探讨影响这一公差等级的因素以及相应的控制方法。同时，通过对配合原理及其在实际生产中应用案例进行讨论，旨在帮助读者更好地了解和运用该知识，在实践中取得更好的效果。此外，本文还将对圆柱销h8公差等级的未来发展进行展望，并提出进一步研究该主题的建议。通过本文的阅读，读者将能够全面了解圆柱销h8公差等级相关理论，并在实践中运用所学知识解决实际问题。
2. 圆柱销h8公差等级的定义与解释：
2.1 圆柱销的概念及应用领域
圆柱销，是一种常见的机械零件，通常用于连接、定位或传输力和运动的机构中。圆柱销具有圆柱形状且两端平行，并在其中心轴线上有一个孔用于固定或连接其他零件。圆柱销广泛应用于各个领域，如汽车制造、航空航天、机械制造等。
2.2 h8公差等级的含义和重要性
h8公差等级是描述圆柱销尺寸精度的标准之一。公差是指零件尺寸和形状实际值与理论值之间允许的误差范围。h8表示公差带宽大小，在这个范围内可以容许一定尺寸偏差，以适应装配要求。h8公差等级越小，说明其尺寸控制越严格，精度越高。
h8公差等级的重要性体现在以下几个方面：
首先，在特定工程项目中使用标准化零件时，能够确保不同供应商生产的圆柱销尺寸一致性，保证装配的可靠性和一致性。
其次，在机械传动系统中，合适的公差等级能够保证圆柱销与相应配合孔的匹配度，达到预期的紧固效果，提供稳定和高效的运动传递。
公差配合与测量技术知识点 《公差配合与测量技术》知识点
绪言
互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零、部件。
通常包括几何参数和机械性能的互换。
允许零件尺寸和几何参数的变动量就称为公差。
互换性课按其互换程度，分为完全互换和不完全互换。
公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。
第一章 圆柱公差与配合
基本尺寸是设计给定的尺寸。实际尺寸是通过测量获得的尺寸。
极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。
最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。
与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。
尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。
尺寸公差是指允许尺寸的变动量。
公差=|最大极限尺寸 - 最小极限尺寸|=上偏差-下偏差的绝对值
配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。
间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。 间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。
过盈配合，过渡配合
T=ai,
当尺寸小于或等于500mm时，i=0.45+0.001D(um),
当尺寸大于500到3150mm时，I=0.004D+2.1（um）.
孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。
通用规则，特殊规则
例题
基准制的选用：1.一般情况下，优先选用基孔制。2.与标准件配合时，基准制的选择通常依标准件而定。3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。
