工件获得尺寸精度的方法
获得工件尺寸精度的方法通常取决于所使用的测量工具、设备和测量方法。
以下是一些常见的工件尺寸测量方法:
1. 卡规测量:使用卡规(卡钳)可以快速、相对简便地测量工件的长度、宽度和高度。
卡规通常有不同的测量精度,你可以选择适合你需要的卡规来进行测量。
2. 游标卡尺测量:游标卡尺是一种精密测量工具,适用于测量较小尺寸的工件。
它具有高度的分辨率,可以提供相对较高的精度。
3. 三坐标测量机:三坐标测量机是一种高精度的测量设备,适用于测量三维工件的形状和尺寸。
它通常配备了各种探头和传感器,可以实现对复杂工件的全方位测量。
4. 光学投影仪:光学投影仪可以用于测量平面尺寸,尤其是对于平面零件的轮廓和表面特征的检查。
5. 激光扫描仪:激光扫描仪可以生成工件的三维点云数据,进而提供详细的形状和尺寸信息。
6. X射线测量:对于一些密闭结构或内部特征的工件,X射线测量是一种非破坏性的检测方法,可以提供对内部尺寸的准确测量。
7. 坐标测量机:坐标测量机是一种自动化测量设备,可以通过运动控制系统测量三维工件的尺寸。
8. 扫描电子显微镜:对于微小尺寸的工件,扫描电子显微镜可以提供高分辨率的图像,并允许进行微米级别的测量。
在选择测量方法时,考虑工件的尺寸范围、形状复杂度、精度要求以及测量设备的可用性是很重要的。
同时,要确保所使用的测量工具经过校准,并按照正确的程序进行测量,以确保得到准确可靠的尺寸数据。

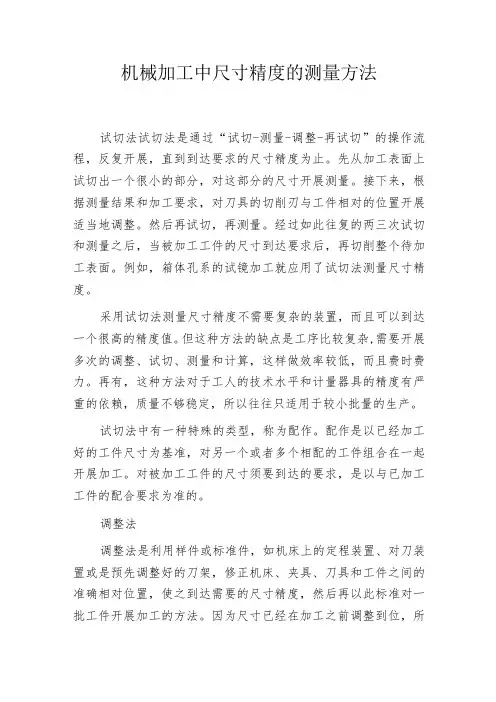

机械加工中尺寸精度的测量方法试切法试切法是通过“试切-测量-调整-再试切”的操作流程,反复开展,直到到达要求的尺寸精度为止。
先从加工表面上试切出一个很小的部分,对这部分的尺寸开展测量。
接下来,根据测量结果和加工要求,对刀具的切削刃与工件相对的位置开展适当地调整。
然后再试切,再测量。
经过如此往复的两三次试切和测量之后,当被加工工件的尺寸到达要求后,再切削整个待加工表面。
例如,箱体孔系的试镜加工就应用了试切法测量尺寸精度。
采用试切法测量尺寸精度不需要复杂的装置,而且可以到达一个很高的精度值。
但这种方法的缺点是工序比较复杂,需要开展多次的调整、试切、测量和计算,这样做效率较低,而且费时费力。
再有,这种方法对于工人的技术水平和计量器具的精度有严重的依赖,质量不够稳定,所以往往只适用于较小批量的生产。
试切法中有一种特殊的类型,称为配作。
配作是以已经加工好的工件尺寸为基准,对另一个或者多个相配的工件组合在一起开展加工。
对被加工工件的尺寸须要到达的要求,是以与已加工工件的配合要求为准的。
调整法调整法是利用样件或标准件,如机床上的定程装置、对刀装置或是预先调整好的刀架,修正机床、夹具、刀具和工件之间的准确相对位置,使之到达需要的尺寸精度,然后再以此标准对一批工件开展加工的方法。
因为尺寸已经在加工之前调整到位,所以加工时不再需要开展试切,并在一批零件的加工过程中保持不变。
例如,采用铳床夹具时,刀具的位置靠对刀块确定。
相比于试切法,调整法拥有更加稳定的加工精度和更高的生产率。
这种方法对机床操作员工的要求不是很高,但是对机床调整员工的要求比较高,因此,调整法常用于零件的成批生产和大量生产。
在机床上按照已经事先确定的刻度盘刻度进刀,然后再开展切削,这也是调整法的一种类型。
这种方法需要在大批量生产之前,先采用试切法,确定刻度盘上的刻度。
定尺寸法定尺寸法是用刀具的相应尺寸来保证工件被加工部位尺寸精度的方法。
它开展加工所使用的刀具,如较刀、扩孔钻、钻头等,都具有非常标准的尺寸精度,利用该刀具的尺寸来决定加工面的尺寸,以保证工件被加工部位可以得到较高的精度。

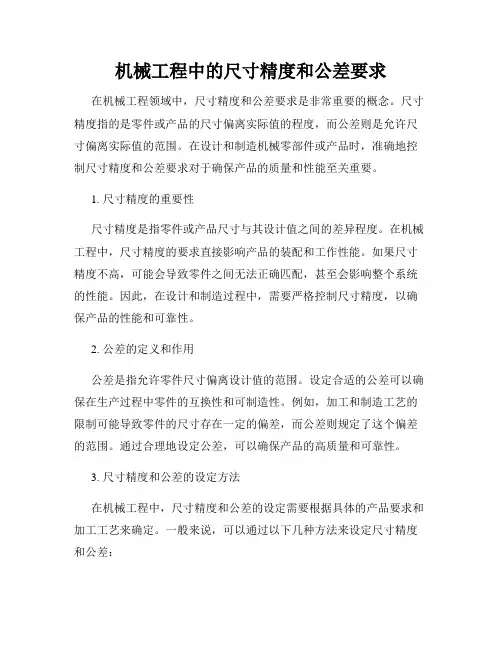

机械工程中的尺寸精度和公差要求在机械工程领域中,尺寸精度和公差要求是非常重要的概念。
尺寸精度指的是零件或产品的尺寸偏离实际值的程度,而公差则是允许尺寸偏离实际值的范围。
在设计和制造机械零部件或产品时,准确地控制尺寸精度和公差要求对于确保产品的质量和性能至关重要。
1. 尺寸精度的重要性尺寸精度是指零件或产品尺寸与其设计值之间的差异程度。
在机械工程中,尺寸精度的要求直接影响产品的装配和工作性能。
如果尺寸精度不高,可能会导致零件之间无法正确匹配,甚至会影响整个系统的性能。
因此,在设计和制造过程中,需要严格控制尺寸精度,以确保产品的性能和可靠性。
2. 公差的定义和作用公差是指允许零件尺寸偏离设计值的范围。
设定合适的公差可以确保在生产过程中零件的互换性和可制造性。
例如,加工和制造工艺的限制可能导致零件的尺寸存在一定的偏差,而公差则规定了这个偏差的范围。
通过合理地设定公差,可以确保产品的高质量和可靠性。
3. 尺寸精度和公差的设定方法在机械工程中,尺寸精度和公差的设定需要根据具体的产品要求和加工工艺来确定。
一般来说,可以通过以下几种方法来设定尺寸精度和公差:a. 标准化方法:根据行业标准或国际标准,制定适用于特定类型零件或产品的尺寸精度和公差要求。
这种方法可以确保产品的互换性和可制造性。
b. 统计分析方法:通过采集大量的尺寸数据,进行统计分析,确定零件尺寸偏差的范围。
这种方法可以根据实际情况来设定尺寸精度和公差要求,提高产品的质量和性能。
c. 直观经验方法:根据设计师或工艺师的经验和直观感觉,设定尺寸精度和公差要求。
这种方法虽然不太科学,但在一些特殊情况下仍然具有一定的指导作用。
无论采用何种方法,设计和制造人员都需要根据实际需求和工艺条件,合理地设定尺寸精度和公差要求,以确保产品的质量和性能。
4. 尺寸精度和公差的表达方式在机械工程中,尺寸精度和公差通常使用特定的符号和标记来表示。
常见的表达方式包括:a. 尺寸公差链:使用加工和装配所需的公差链来表示尺寸精度和公差要求。
机械加工中工件尺寸精度测量的5大方法1.比较测量法:比较测量法是一种常见且简单的尺寸测量方法,适用于工件的外径、内径等直径尺寸的测量。
该方法主要基于对比的原理,使用已知尺寸的模具或测量工具与待测工件进行对比测量。
常用的比较测量工具有卡尺、千分尺、游标卡尺等。
比较测量法具有操作简便、成本低廉的优点,但准确度较低。
2.坐标测量法:坐标测量法是一种应用最广泛的尺寸测量方法之一、它利用测量机床等设备,将工件放置于坐标系中,通过测量机床的坐标轴和传感器实现工件尺寸的测量。
坐标测量法适用于复杂工件尺寸的测量,具有高精度和高灵活性等优点。
3.光学测量法:光学测量法利用光学原理,通过光学传感器或测量仪器对工件尺寸进行测量。
光学测量法适用于形状复杂的工件,如曲面、曲线等。
常用的光学测量仪器有投影仪、显微镜、激光跟踪仪等。
光学测量法具有高精度、非接触、能够获取多个尺寸和形状参数等优点。
4.探触测量法:探触测量法是一种通过机械探针对工件进行接触式测量的方法。
常见的探触测量法包括测微仪、测针、激光测距仪等。
探触测量法适用于表面形状复杂或无法用其他测量方法测量的工件。
它具有测量精度高、重复性好和能够获取多个尺寸参数等优点。
5.三坐标测量法:三坐标测量法是一种先进的工件尺寸测量方法,通过三坐标测量机对工件进行测量,能够快速地获取工件各个尺寸参数。
三坐标测量法适用于高精度工件尺寸测量,具有高精度、快速、自动化程度高等优点。
总结来说,机械加工中的工件尺寸精度测量方法有比较测量法、坐标测量法、光学测量法、探触测量法和三坐标测量法。
根据工件的形状、尺寸和精度要求,选择合适的测量方法可以保证工件的质量和精度。
详解轴类零件的尺寸测量方法摘要:机械行业中,轴类零件是最常用的零件之一,应用于各种运动场合,一般常用通用量具如游标卡尺、千分尺等来测量轴类零件尺寸。
看似简单的测量方法里,包含着如尺寸公差知识、常用量具读数原理、测量技术原理、数据计算等多学科知识,测量前,应先进行测量工具和测量方法的选择,测量时,应保持被测部位和量具清洁,保障测量表面的接触紧实,保证刻度读数的准确,测量完毕后,依据图纸或设计要求要对被测数据进行分析和处理,得出后续处理方案。
关键词:尺寸测量;读数方法;测量误差;数据处理机械行业中,几乎所有运动机构都需要进行动力的转换和传输,在传输过程中一个重要的部件就是传动轴,它可以起到支撑、传动、传递转矩等作用,轴的尺寸精度是衡量其是否合格的首要条件,因此,本论文就来探讨典型轴类零件的尺寸测量方法。
在进行测量之前要学习一些相关的基础知识,如掌握尺寸公差的基础知识、测量技术基本原理、常用测量工具的读数原理。
还要了解一些技能知识,如能够计算零件尺寸的极限偏差值和标准偏差,会查询标准公差数值表等。
通用量具的具体读数方法是:①游标卡尺的读数方法是在主尺上读出副尺零线以左的刻度值,找到副尺上与主尺刻线对齐的格数,乘以精度0.02mm,最后两数相加得出测量值。
②千分尺的读数方法:先读取固定套筒左边露出的刻度值,再以固定套筒基准线读取微分套筒上的刻度,最后将两数值相加,即为测量值。
图1掌握了基本的读数方法后,就要对图纸进行分析,对以上图纸分析结果如下:1.根据传动轴在实际中的使用要求,分析图纸不同部位的尺寸公差,找出一般尺寸(公差带≧0.02)和重要关键尺寸(公差带<0.02,小数点后3位数值)。
2.依据分析结果,选择合适的测量工具,一般尺寸选用游标卡尺,重要尺寸选择外径千分尺进行测量。
用游标卡尺测量图纸中一般尺寸,主要包括长度尺寸、非配合尺寸和轴肩部位尺寸,测量步骤:①将卡尺的外侧量爪擦拭干净,将两量爪紧密贴合,检查有无缝隙,且主尺和游标尺的零位刻度相互对齐,俗称零位校准②将测量部位用棉布擦拭干净③测量时,右手握住尺身,大拇指移动游标尺,左手拿住传动轴,使被测部位在两外测量爪之间,当与量爪紧密相贴时,即可读数④为获得较正确的测量结果,应在轴的同一截面的不同方向进行多次测量,一般3~5次。
机械精度设计与测量相学一、机械精度设计1.1 机械精度的定义机械精度是指机械零件的尺寸、形状、位置和表面质量等几何特征与设计要求之间的差异程度。
它是反映机械零件质量优劣程度的重要指标。
1.2 机械精度设计的意义机械精度设计是保证产品质量的重要手段,它可以确保产品符合设计要求,达到预期目标。
同时,它还可以降低生产成本,提高生产效率和产品竞争力。
1.3 机械精度设计的方法(1)确定设计要求:根据产品使用环境和功能需求确定零件尺寸、形状、位置和表面质量等几何特征的设计要求。
(2)选择合适材料:根据零件使用环境和功能需求选择合适的材料,并考虑材料加工性能和成本等因素。
(3)制定加工工艺:根据零件几何特征和材料性能制定合适的加工工艺,包括加工方法、设备选择、刀具选择等。
(4)控制加工误差:通过采用合适的加工方法、设备和工艺控制加工误差,包括定位误差、形状误差、尺寸误差和表面质量误差等。
(5)检验零件精度:通过采用合适的测量方法和设备检验零件精度,包括形状精度、位置精度、尺寸精度和表面质量等。
二、机械精度测量2.1 机械精度测量的意义机械精度测量是保证产品质量的重要手段,它可以检验零件是否符合设计要求,发现加工误差并及时纠正,提高产品质量和生产效率。
2.2 机械精度测量的方法(1)选择合适的测量方法:根据不同几何特征和要求选择合适的测量方法,包括直接测量法、间接测量法、光学测量法等。
(2)选择合适的测量设备:根据不同几何特征和要求选择合适的测量设备,包括千分尺、游标卡尺、衡器等。
(3)掌握正确的操作技能:掌握正确的操作技能是保证机械精度测量准确性的关键,包括正确放置测量设备、正确读数、正确调整等。
(4)控制环境条件:机械精度测量受环境条件影响较大,应控制温度、湿度、光线等因素对测量结果的影响。
(5)分析和处理测量数据:通过采用合适的数据处理方法对测量数据进行分析和处理,得出准确的结论和判断。
三、相学3.1 相学的定义相学是研究材料中不同晶体或非晶体间关系的科学,主要研究材料中不同相之间的组成、结构和性质等。

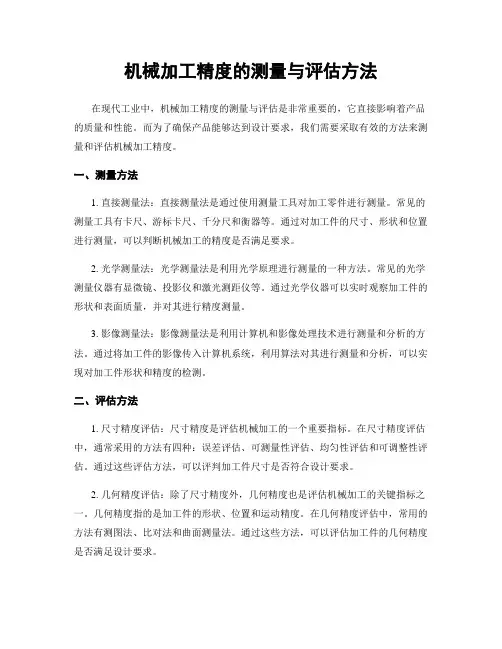

机械加工精度的测量与评估方法在现代工业中,机械加工精度的测量与评估是非常重要的,它直接影响着产品的质量和性能。
而为了确保产品能够达到设计要求,我们需要采取有效的方法来测量和评估机械加工精度。
一、测量方法1. 直接测量法:直接测量法是通过使用测量工具对加工零件进行测量。
常见的测量工具有卡尺、游标卡尺、千分尺和衡器等。
通过对加工件的尺寸、形状和位置进行测量,可以判断机械加工的精度是否满足要求。
2. 光学测量法:光学测量法是利用光学原理进行测量的一种方法。
常见的光学测量仪器有显微镜、投影仪和激光测距仪等。
通过光学仪器可以实时观察加工件的形状和表面质量,并对其进行精度测量。
3. 影像测量法:影像测量法是利用计算机和影像处理技术进行测量和分析的方法。
通过将加工件的影像传入计算机系统,利用算法对其进行测量和分析,可以实现对加工件形状和精度的检测。
二、评估方法1. 尺寸精度评估:尺寸精度是评估机械加工的一个重要指标。
在尺寸精度评估中,通常采用的方法有四种:误差评估、可测量性评估、均匀性评估和可调整性评估。
通过这些评估方法,可以评判加工件尺寸是否符合设计要求。
2. 几何精度评估:除了尺寸精度外,几何精度也是评估机械加工的关键指标之一。
几何精度指的是加工件的形状、位置和运动精度。
在几何精度评估中,常用的方法有测图法、比对法和曲面测量法。
通过这些方法,可以评估加工件的几何精度是否满足设计要求。
3. 表面质量评估:表面质量是评估机械加工的另一个重要指标。
在表面质量评估中,通常采用的方法有目测评估和表面测量。
通过对加工件表面的观察和测量,可以判断其表面质量是否达到设计要求。
三、改善方法当测量和评估结果显示机械加工精度不符合要求时,我们需要采取相应的措施来改善加工精度。
以下是一些常用的改善方法:1. 优化工艺参数:通过调整加工工艺参数,如切削速度、切削深度和进给速度等,来提高加工精度。
2. 优化刀具和夹具:选择合适的刀具和夹具,以确保加工件的稳定性和精度。
精密机械加工中的测量与检测技术在当今高度工业化的时代,精密机械加工在各个领域都发挥着至关重要的作用。
从航空航天到汽车制造,从医疗设备到电子通讯,几乎所有的高科技产品都离不开精密机械加工的支持。
而在精密机械加工过程中,测量与检测技术则是保证产品质量和精度的关键环节。
测量与检测技术的重要性不言而喻。
它就像是一双“眼睛”,时刻监控着加工过程中的每一个细节,确保加工出来的零件符合设计要求。
如果没有精确的测量与检测,即使使用了最先进的加工设备和工艺,也无法保证产品的质量和性能。
因此,对于精密机械加工企业来说,掌握先进的测量与检测技术是提高竞争力的核心要素之一。
在精密机械加工中,常用的测量与检测技术包括尺寸测量、形状测量、位置测量、表面粗糙度测量等。
尺寸测量是最基本的测量项目之一,它主要用于测量零件的长度、宽度、高度、直径等尺寸参数。
常用的尺寸测量工具包括卡尺、千分尺、量规等。
这些工具操作简单,精度较高,能够满足大多数常规零件的尺寸测量需求。
然而,对于一些高精度、复杂形状的零件,传统的测量工具可能就无法胜任了,这时就需要使用更先进的测量设备,如三坐标测量机、激光干涉仪等。
三坐标测量机是一种高精度、高效率的测量设备,它可以对零件的三维尺寸进行精确测量。
通过将零件放置在测量机的工作台上,并使用探头对零件表面进行逐点测量,测量机可以快速获取零件的三维坐标数据,并通过软件分析计算出零件的尺寸、形状、位置等参数。
激光干涉仪则是一种基于激光干涉原理的测量设备,它可以用于测量零件的直线度、平面度、垂直度等几何精度。
激光干涉仪具有测量精度高、测量范围大等优点,在精密机械加工中得到了广泛的应用。
形状测量也是精密机械加工中非常重要的一个环节。
零件的形状精度直接影响着其装配性能和工作性能。
常见的形状测量项目包括圆度、圆柱度、平面度、线轮廓度、面轮廓度等。
圆度测量通常使用圆度仪进行,圆柱度测量可以使用圆柱度仪或三坐标测量机,平面度测量则可以使用平板和千分表、三坐标测量机等设备。
机械加工检验标准及方法
机械加工的检验标准和方法可以根据具体的产品和工艺要求来确定,以下是一般常用
的机械加工检验标准和方法:
1. 外观检验:对产品的外观进行检查,包括表面光洁度、尺寸精度、形状和位置公差等。
一般通过目视观察或使用测量工具如卡尺、游标卡尺等进行检测。
2. 尺寸检验:根据产品的设计要求,使用测量工具如卡尺、千分尺、测微计等对产品
的尺寸进行测量。
可以采用三坐标测量机等精密测量设备进行高精度的尺寸测量。
3. 全面检验:除了外观和尺寸外,还包括材料、硬度、强度、密度、腐蚀等方面的检验。
可以使用硬度计、拉力试验机、显微镜等设备进行相关检测。
4. 表面质量检验:对产品的表面质量进行检验,包括平整度、粗糙度、表面处理效果等。
可以使用光学测量仪器、比色计等设备进行检测。
5. 物理性能检验:对产品的物理性能进行检验,如抗拉强度、硬度、耐磨性、韧性等。
可以使用拉力试验机、硬度计、冲击试验机等设备进行检测。
6. 化学性能检验:对产品的化学成分和化学性能进行检验,如成分分析、金属腐蚀度等。
可以使用光谱仪、化学分析仪器等设备进行检测。
在进行机械加工检验时,需要根据具体情况选择合适的检验标准和方法,并按照相应
的程序和要求进行操作。
同时,为了确保检验的准确性,还需对检测设备进行校准和
保养,并依据标准要求进行记录和报告的编制。
机械工程中的精密测量技术机械工程领域中,精密测量技术在产品设计、制造和质量控制等方面起着至关重要的作用。
精密测量技术通过准确测量和分析来确保产品的精度和质量,从而提高产品性能,满足市场需求。
本文将介绍几种常见的精密测量技术,并探讨其应用。
一、光学测量技术光学测量技术是机械工程中广泛使用的一种精密测量技术。
它利用光的干涉、散射和反射原理来测量物体的尺寸、形状和表面质量。
光学测量技术具有非接触、高精度、快速测量等特点,适用于各种材料和形状的工件。
例如,在制造汽车发动机零件时,光学测量技术可以精确测量零件的几何尺寸和表面质量,确保零件的精密配合和高效工作。
二、激光干涉测量技术激光干涉测量技术是一种基于激光光束干涉原理的精密测量技术。
它利用两束相干激光光束的干涉,通过测量干涉光的波长差或相位差来确定被测量物体的形状和尺寸。
激光干涉测量技术具有高精度、高稳定性、高灵敏度等特点,广泛应用于微机电系统、半导体制造和精密加工等领域。
例如,在半导体芯片制造中,激光干涉测量技术可以实时测量芯片表面的平整度和厚度,保证芯片质量和性能。
三、光纤传感技术光纤传感技术是一种基于光纤材料构建传感器进行测量的方法。
它利用光信号在光纤中传播的特性,通过测量光纤中的光强、频率、相位等参数来实现对被测量物理量的测量。
光纤传感技术具有高灵敏度、抗干扰性好、体积小等特点,适用于在狭小空间或恶劣环境中进行精密测量。
例如,在石油钻井中,光纤传感技术可以实时测量井下的温度、压力和振动等参数,保证钻井作业的安全和效率。
四、电子显微镜技术电子显微镜技术是一种利用电子束来观察和测量微观物体的技术。
它使用电子束取代了传统光学显微镜的光束,可获得更高分辨率和更丰富的细节。
电子显微镜可以用于观察和测量微小零件、薄膜、纳米颗粒等微观结构。
其高分辨率和精密测量能力使其在材料科学、生物医学和纳米技术等领域得到广泛应用。
例如,在生命科学研究中,电子显微镜技术可以测量和观察生物细胞的微观结构,帮助科学家了解细胞的功能和机制。
三坐标测量仪使用方法三坐标测量仪是一种精密的测量设备,广泛应用于机械加工、汽车制造、航空航天等领域。
它可以实现对工件尺寸、形状和位置的高精度测量,是现代制造业中不可或缺的重要工具。
在使用三坐标测量仪时,需要注意一些使用方法,以确保测量结果的准确性和稳定性。
下面将介绍三坐标测量仪的使用方法。
1. 准备工作。
在使用三坐标测量仪之前,首先需要对测量仪进行检查和准备工作。
检查测量仪的各个部件是否完好,确保仪器没有损坏或松动的零部件。
同时,还需要检查测量仪的电源和连接线是否正常,以确保测量仪能够正常工作。
另外,还需要对工件进行清洁和固定,以确保测量时不受外界干扰。
2. 坐标系设置。
在进行测量之前,需要根据实际情况设置好测量坐标系。
根据工件的形状和尺寸,确定合适的坐标系原点和坐标轴方向。
在设置坐标系时,需要注意坐标系的选择应符合实际测量需求,以确保后续测量的准确性。
3. 测量操作。
在进行测量时,需要根据实际情况选择合适的测量方法和测量参数。
根据工件的特点和要求,选择合适的测量模式和测量工具,设置好测量参数,并进行测量操作。
在测量过程中,需要注意操作规范,避免因操作不当导致测量误差。
4. 数据处理。
在完成测量后,需要对测量数据进行处理和分析。
根据实际情况选择合适的数据处理方法,对测量数据进行分析和比对,得出准确的测量结果。
在数据处理过程中,需要注意数据的准确性和可靠性,避免因数据处理不当导致测量结果的误差。
5. 结果输出。
最后,根据测量结果输出相应的报告和数据。
根据实际需求,选择合适的结果输出方式,将测量结果整理成报告或数据表格,并进行输出。
在结果输出过程中,需要注意结果的清晰和准确,确保测量结果能够被准确理解和应用。
总结。
三坐标测量仪是一种高精度的测量设备,使用方法的正确与否直接影响到测量结果的准确性和稳定性。
因此,在使用三坐标测量仪时,需要注意以上几点使用方法,以确保测量结果的准确性和可靠性。
希望本文的介绍能够对您在使用三坐标测量仪时有所帮助。
机械加工检验标准及方法机械加工是现代工业制造过程中重要的一环,其在制造出最终产品之前,需要进行一系列的检验工作,以保证制品的质量和性能符合预期要求。
机械加工检验是指通过形、位、公差、表面质量、硬度、力学性能、物理性能、化学成分等各项指标检测,从而判断加工件是否合格的过程。
本文将从机械加工检验标准、检验方法、常用仪器设备等方面对机械加工检验进行详细介绍。
一、机械加工检验标准机械加工检验标准是制定机械加工检验方法和技术标准的统称,包括对各项检验标准的规定和实施要求。
常见的机械加工检验标准有国内标准、行业标准和企业标准等。
其中,国内标准是国家标准化机构制定的标准,包括行业标准等;行业标准是各行业协会或中介机构制定的标准,如机床行业标准、汽车行业标准等;企业标准是企业自行制定的标准,通常适用于特殊的加工件要求。
机械加工检验标准是机械加工的重要基础,是机械加工的质量保证,是制品符合质量标准的重要保证。
对于具体的机械加工检验工作,应该根据不同的标准进行实施,以实现最佳的检验效果。
二、机械加工检验方法机械加工检验方法是机械加工检验实施的方式和手段,包括物理性能检验、化学成分检验、硬度检验、外观检验等多个方面。
1.物理性能检验:通过测量机械加工件的强度、刚度、韧性等物理性能参数,来判断其材料强度和耐久性等方面的特性。
2.化学成分检验:通过化学分析方法检测加工件的成分构成,来验证原材料是否达到质量合格标准。
3.硬度检验:通过硬度计等设备测量加工件表面的硬度,来判断其材料强度和耐久性等方面的性质。
4.外观检验:通过目观和显微观等方法对加工件表面的形状、位置、间隙、疵点、划痕、气泡、坑痕等缺陷进行检测和判断,确保加工件表面不出现质量问题。
5.公差检验:通过量具等设备对加工件的尺寸、精度、直线度、平整度、圆度等精度参数进行测量和判断,从而保证加工件的精度符合标准要求。
三、机械加工检验仪器设备1. 硬度计:硬度计是一种用来检测金属硬度的仪器。
机械加工检验标准及方法机械加工检验标准及方法一、目的:本标准旨在明确公司金属切削加工检验标准,为检验作业提供遵循。
二、范围:本标准适用于切削加工各检验特性的检验,包括车削、铣削、磨削、镗削、刨削、孔加工、拉削和钳工作业等。
本标准规定了尺寸检验的基本原则、环境要求、外观检验标准、线性尺寸公差要求、形位公差要求、表面粗糙度的检验、螺纹的检验和判定准则。
三、规范性引用文件:本标准引用了GB/T 2828.1-2003 (ISO 2859-1:1989)计数抽样程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划。
四、尺寸检验原则:1.基本原则:符合设计图纸的尺寸为合格,否则为不合格。
2.最小变形原则:在不影响使用的情况下,尽量减小变形。
3.最短尺寸链原则:在不影响使用的情况下,尽量减小尺寸链。
4.封闭原则:尺寸链必须封闭,否则为不合格。
5.基准统一原则:采用同一基准进行测量。
6.其他规定。
五、检验对环境的要求:1.温度。
2.湿度。
3.清洁度。
4.振动。
5.电压。
六、外观检验:1.检验方法。
2.检验目距。
3.检测光源。
4.检测时间。
5.倒角、倒圆。
6.___、毛刺。
7.伤痕。
8.刀纹、振纹。
9.凹坑、凸起、缺料、多料、台阶。
10.污渍。
11.砂孔、杂物、裂纹。
12.防护包装。
七、表面粗糙度的检验:1.基本要求。
2.检验方法。
3.测量方向。
4.测量部位。
5.取样长度。
八、线性尺寸和角度尺寸公差要求:1.基本要求。
2.未注公差。
九、形状和位置公差的检验:1.基本要求。
2.检测方法。
十、螺纹的检验:1.使用螺纹量规检验螺纹制件。
2.单项检验。
十一、外协加工件的检验规定:1.来料检验。
2.成品检验计划。
十二、判定规则。
附注:1.___原则。
本文介绍了尺寸检验的相关标准和原则。
基本原则是只接收位于规定尺寸验收极限的工件,并且有配合要求的孔、轴的尺寸检验应符合泰勒原则。
最小变形原则要求尽量使各种因素的影响而产生的变形为最小,最短尺寸链原则要求测量链的环节应减到最少,封闭原则要求满足封闭条件,基准统一原则要求测量基准应与设计基准、工艺基准保持一致。
游标卡尺差值法-概述说明以及解释1.引言1.1 概述游标卡尺是一种常用的测量工具,通过直观地读出被测尺寸与标尺刻度之间的差距来实现精确测量。
它广泛应用于各种工程领域和日常生活中的尺寸测量。
游标卡尺使用了差值法,利用两组刻度尺之间的差值,从而提高了测量的准确性和精度。
其原理基于游标尺的移动,游标尺与主尺之间存在一个固定的小量差距,通过读取游标尺所在位置的刻度值,再加上固定差距,就可以准确地得到被测物体的尺寸。
使用游标卡尺的过程相对简单,首先需要正确握持卡尺并将其与被测尺寸相贴合,然后通过掌握游标卡尺的读数规则,即可读出被测尺寸的值。
同时,游标卡尺还具备可逆性,即可以从两个方向进行读数,并取平均值来提高测量的准确性。
差值法在游标卡尺中的应用使其具有高精度的特点。
通过较小的差距值,游标卡尺可以测量出非常精细的尺寸。
与其他测量工具相比,游标卡尺能够提供更为准确的测量结果。
此外,游标卡尺的结构设计合理,使用方便,使其成为广泛使用的测量工具之一。
然而,游标卡尺差值法也存在一些局限性。
例如,由于读数时需要准确对齐刻度,误差可能会在操作中产生。
此外,游标卡尺在测量较大尺寸时,由于差距的限制,其准确度和测量范围可能受到一定的制约。
总结而言,游标卡尺差值法通过巧妙利用游标尺与主尺之间的固定差距,提高了测量的准确性和精度。
虽然存在一定的局限性,但游标卡尺仍然是一种广泛应用的测量工具,在各个领域起着重要作用。
在下文中我们将详细介绍游标卡尺的定义、原理和使用方法,以及差值法在游标卡尺中的具体应用。
1.2 文章结构本文主要围绕游标卡尺的差值法展开讨论。
具体而言,文章分为引言、正文和结论三个部分。
在引言部分,我们将对游标卡尺进行概述,介绍其定义和原理,以及本文的目的。
通过对游标卡尺的基本情况和使用方法的介绍,读者可以对游标卡尺有一个基本的了解,并且了解到差值法在游标卡尺中的应用。
正文部分将详细阐述游标卡尺的定义和原理,包括其结构、工作原理和使用方法。
机械加工尺寸精度测量的方法机械加工不是粗制滥造,也有相关的精度要求,那么你想知道关于机械加工尺寸精度测量的方法有哪些吗?下面就由店铺为你带来机械加工尺寸精度测量的方法分析,希望你喜欢。
机械加工尺寸精度测量的方法:试切法即先试切出很小部分加工表面,测量试切所得的尺寸,按照加工要求适当调刀具切削刃相对工件的位置,再试切,再测量,如此经过两三次试切和测量,当被加工尺寸达到要求后,再切削整个待加工表面。
试切法通过“试切-测量-调整-再试切”,反复进行直到达到要求的尺寸精度为止。
例如,箱体孔系的试镗加工。
试切法达到的精度可能很高,它不需要复杂的装置,但这种方法费时(需作多次调整、试切、测量、计算),效率低,依赖工人的技术水平和计量器具的精度,质量不稳定,所以只用于单件小批生产。
金属加工微信,内容不错,值得关注!作为试切法的一种类型——配作,它是以已加工件为基准,加工与其相配的另—工件,或将两个(或两个以上)工件组合在一起进行加工的方法。
配作中最终被加工尺寸达到的要求是以与已加工件的配合要求为准的。
机械加工尺寸精度测量的方法:调整法预先用样件或标准件调整好机床、夹具、刀具和工件的准确相对位置,用以保证工件的尺寸精度。
因为尺寸事先调整到位,所以加工时,不用再试切,尺寸自动获得,并在一批零件加工过程中保持不变,这就是调整法。
例如,采用铣床夹具时,刀具的位置靠对刀块确定。
调整法的实质是利用机床上的定程装置或对刀装置或预先整好的刀架,使刀具相对于机床或夹具达到一定的位置精度,然后加工一批工件。
在机床上按照刻度盘进刀然后切削,也是调整法的一种。
这种方法需要先按试切法决定刻度盘上的刻度。
大批量生产中,多用定程挡块、样件、样板等对刀装置进行调整。
调整法比试切法的加工精度稳定性好,有较高的生产率,对机床操作工的要求不高,但对机床调整工的要求高,常用于成批生产和大量生产。
机械加工尺寸精度测量的方法:定尺寸法用刀具的相应尺寸来保证工件被加工部位尺寸的方法称为定尺寸法。
机械加工尺寸精度测量的方法
导读:我根据大家的需要整理了一份关于《机械加工尺寸精度测量的方法》的内容,具体内容:机械加工不是粗制滥造,也有相关的精度要求,那么你想知道关于有哪些吗?下面就由我为你带来分析,希望你喜欢。
:试切法即先试切出很小部分加工表面,测量试切所得的尺寸,按照加工...
机械加工不是粗制滥造,也有相关的精度要求,那么你想知道关于有哪些吗?下面就由我为你带来分析,希望你喜欢。
:试切法
即先试切出很小部分加工表面,测量试切所得的尺寸,按照加工要求适当调刀具切削刃相对工件的位置,再试切,再测量,如此经过两三次试切和测量,当被加工尺寸达到要求后,再切削整个待加工表面。
试切法通过"试切-测量-调整-再试切",反复进行直到达到要求的尺寸精度为止。
例如,箱体孔系的试镗加工。
试切法达到的精度可能很高,它不需要复杂的装置,但这种方法费时(需作多次调整、试切、测量、计算),效率低,依赖工人的技术水平和计量器具的精度,质量不稳定,所以只用于单件小批生产。
金属加工微信,内容不错,值得关注!
作为试切法的一种类型——配作,它是以已加工件为基准,加工与其相配的另—工件,或将两个(或两个以上)工件组合在一起进行加工的方法。
配作中最终被加工尺寸达到的要求是以与已加工件的配合要求为准的。
:调整法
预先用样件或标准件调整好机床、夹具、刀具和工件的准确相对位置,用以保证工件的尺寸精度。
因为尺寸事先调整到位,所以加工时,不用再试切,尺寸自动获得,并在一批零件加工过程中保持不变,这就是调整法。
例如,采用铣床夹具时,刀具的位置靠对刀块确定。
调整法的实质是利用机床上的定程装置或对刀装置或预先整好的刀架,使刀具相对于机床或夹具达到一定的位置精度,然后加工一批工件。
在机床上按照刻度盘进刀然后切削,也是调整法的一种。
这种方法需要先按试切法决定刻度盘上的刻度。
大批量生产中,多用定程挡块、样件、样板等对刀装置进行调整。
调整法比试切法的加工精度稳定性好,有较高的生产率,对机床操作工的要求不高,但对机床调整工的要求高,常用于成批生产和大量生产。
:定尺寸法
用刀具的相应尺寸来保证工件被加工部位尺寸的方法称为定尺寸法。
它是利用标准尺寸的刀具加工,加工面的尺寸由刀具尺寸决定。
即用具有一定的尺寸精度的刀具(如铰刀、扩孔钻、钻头等)来保证工件被加工部位(如孔)的精度。
定尺寸法操作方便,生产率较高,加工精度比较稳定,几乎与工人的技术水平无关,生产率较高,在各种类型的生产中广泛应用。
例如钻孔、铰孔等。
:主动测量法
在加工过程中,边加工边测量加工尺寸,并将所测结果与设计要求的尺寸比较后,或使机床继续工作,或使机床停止工作,这就是主动测量法。
目前,主动测量中的数值已可用数字显示。
主动测量法把测量装置加入工艺系统(即机床、刀具、夹具和工件组成的统一体)中,成为其第五个因素。
主动测量法质量稳定、生产率高,是发展方向。
:自动控制法
这种方法是由测量装置、进给装置和控制系统等组成。
它是把测量、进给装置和控制系统组成一个自动加工系统,加工过程依靠系统自动完成。
尺寸测量、刀具补偿调整和切削加工以及机床停车等一系列工作自动完成,自动达到所要求的尺寸精度。
例如在数控机床上加工时,零件就是通过程序的各种指令控制加工顺序和加工精度。
自动控制的具体方法有两种:
①自动测量即机床上有自动测量工件尺寸的装置,在工件达到要求的尺寸时,测量装置即发出指令使机床自动退刀并停止工作。
②数字控制即机床中有控制刀架或工作台精确移动的伺服电动机、滚动丝杠螺母副及整套数字控制装置,尺寸的获得(刀架的移动或工作台的移动)由预先编制好的程序通过计算机数字控制装置自动控制。
金属加工微信,内容不错,值得关注!
初期的自动控制法是利用主动测量和机械或液压等控制系统完成的。
目前已广泛采用按加工要求预先编排的程序,由控制系统发出指令进行工作的程序控制机床或由控制系统发出数字信息指令进行工作的数字控制机床,以及能适应加工过程中加工条件的变化,自动调整加工用量,按规定条件实现加工过程最佳化的适应控制机床进行自动控制加工。
自动控制法加工的质量稳定、生产率高、加工柔性好、能适应多品种生产,是目前机械制造的发展方向和计算机辅助制造(CAM)的基础。
