【CN209656948U】一种光纤耦合器【专利】

  • 格式：pdf
  • 大小：819.90 KB
  • 文档页数：13

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920445694.8(22)申请日 2019.04.03(73)专利权人 武汉荆楚上品科技有限公司地址 430074 湖北省武汉市江夏区经济开发区藏龙岛长咀村长咀光电子工业园一期8号厂房1-3层第二层(72)发明人 王亮　(74)专利代理机构 武汉智嘉联合知识产权代理事务所(普通合伙) 42231代理人 黄君军(51)Int.Cl.G02B 6/42(2006.01)

(54)实用新型名称一种光纤耦合器(57)摘要本实用新型公开一种光纤耦合器，其特征在于，包括光源模、多个光源、散热组件，光源模的一端向内凹陷形成有多个光源孔，每一光源孔包括同轴且相连通的第一安装孔、第二安装孔；光源内置于第一安装孔；散热组件包括多个散热筒、两个散热件，散热筒同轴内置于第一安装孔；两个散热件分别对应两行光源孔；每一散热件包括多个散热连接片、散热板、多个散热叶片，散热连接片的一端穿过第一安装孔的内壁并与散热筒的外壁相连接；散热板可拆卸连接于光源模的外壁，且散热板与每一散热连接片均相连接；每一散热叶片均垂直连接于散热板。本实用新型能将光源孔内产生的热量传递到外界，能延长光源

的使用寿命。

权利要求书1页 说明书4页 附图7页CN 209656948 U2019.11.19

CN 209656948

U1.一种光纤耦合器，其特征在于，包括：光源模，所述光源模的一端向内凹陷形成有多个光源孔，多个所述光源孔呈两行直线排列，且两行所述光源孔分别靠近所述光源模的两侧壁，每一所述光源孔包括同轴且相连通的第一安装孔、第二安装孔；多个光源，所述光源与所述安装孔一一对应设置，所述光源内置于所述第一安装孔；散热组件，所述散热组件包括多个散热筒、两个散热件，所述散热筒与所述第一安装孔一一对应设置，所述散热筒同轴内置于所述第一安装孔；两个所述散热件设置于所述光源模的两侧壁上，且两个所述散热件分别对应两行所述光源孔；每一所述散热件包括多个散热连接片、散热板、多个散热叶片，所述散热连接片与所述散热筒一一对应设置，所述散热连接片的一端穿过所述第一安装孔的内壁并与所述散热筒的外壁相连接；所述散热板可拆卸连接于所述光源模的外壁，且所述散热板与每一所述散热连接片均相连接；每一所述散热叶片均垂直连接于散热板，且多个所述散热叶片沿所述散热板的长度方向均匀分布。2.根据权利要求1所述的光纤耦合器，其特征在于，每一所述第一安装孔的一侧内壁开设有一连通槽，所述连通槽沿所述第一安装孔的轴向设置，且所述连通槽沿远离另一行的所述第一安装孔的方向贯穿所述光源模，所述连通槽沿远离所述第二安装孔的方向贯穿所述光源模；所述散热连接片的一端经相对应的所述安装朝穿过所述第一安装孔的内壁。3.根据权利要求1所述的光纤耦合器，其特征在于，所述光纤耦合器还包括固定模，所述固定模可拆卸连接于所述光源模，且所述固定模靠近所述第一安装孔设置，所述固定模相对所述光源孔开设有多个连接孔，所述连接孔与所述光源孔一一对应设置，所述连接孔靠近所述第一安装孔。4.根据权利要求3所述的光纤耦合器，其特征在于，所述光纤耦合器还包括多个光纤组件，所述光纤组件与所述连接孔一一对应设置，且每一所述光纤组件包括耦合件本体，所述耦合件本体同轴插设于相对应的所述连接孔，且所述耦合件本体可拆卸连接于所述固定模。5.根据权利要求4所述的光纤耦合器，其特征在于，所述耦合件本体开设有同轴且相连通的第一固定孔、第二固定孔，所述第一固定孔相对所述第二固定孔靠近所述第一安装孔，且第一固定孔与所述第一安装孔相连通；每一所述光纤组件还包括一透镜、一透明圆块，所述透镜、透明圆块同轴且间隔内置于所述第一固定孔，且所述透明圆块相对所述透镜靠近所述光源模设置。6.根据权利要求4所述的光纤耦合器，其特征在于，每一所述光纤组件还包括一光纤接头、光纤，所述光纤接头的一端插设于所述第二固定孔，且所述光纤接头可拆卸连接于所述耦合件本体，所述光纤接头沿所述第二固定孔的轴向开设有一光纤安装孔，所述光纤安装孔贯穿所述光纤接头；

所述光纤的一端固定内置于所述光纤安装孔。权　利　要　求　书1/1页

2CN 209656948 U

合集下载

【CN209248083U】一种高功率光纤合束器【专利】

【CN209248083U】一种高功率光纤合束器【专利】

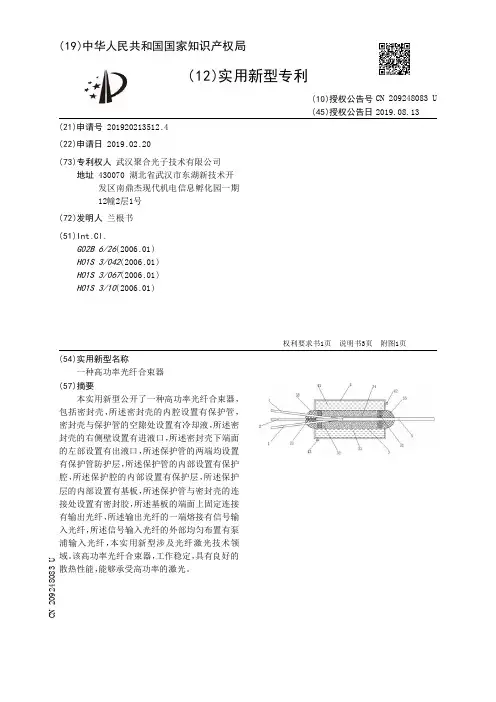

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920213512.4(22)申请日 2019.02.20(73)专利权人 武汉聚合光子技术有限公司地址 430070 湖北省武汉市东湖新技术开发区南鼎杰现代机电信息孵化园一期12幢2层1号(72)发明人 兰根书　(51)Int.Cl.G02B 6/26(2006.01)H01S 3/042(2006.01)H01S 3/067(2006.01)H01S 3/10(2006.01)
