无极绳绞车能力计算

无极绳绞车能力计算 无极绳绞车能力计算 一、钢丝绳强度验算 二、设计计算 上坡运行：1、钢丝绳张力计算 2、绞车电机功率验算（电机选75kW6级，绞车速度为0.67m/s）

无极绳绞车能力计算

已知：

运顺运距：L＝1500m

斜巷最大倾角：βmax＝10°

提升重物：5t

钢丝绳直径：Ф24.5㎜

一、钢丝绳强度验算：

通过钢丝绳最大牵引力和初张力，可根据下式验算钢丝绳强度

n＝Qz/Smax+Sc

式中：

n－钢丝绳安全系数

Qz－钢丝绳破断拉力总和 ㎏

Smax－钢丝绳最大牵引力 ㎏

Sc－钢丝绳张力初选值 ㎏

使用Ф24.5㎜钢丝绳，采用公称抗拉强度1550N/㎜2，

钢丝绳破断拉力总和≥35500㎏＝347900N.

∴n＝35500/(7558＋1000)＝4.16＞3.59(规程规定安全系数最低值)

钢丝绳选用6×19－Ф24.5㎜，钢丝绳许用安全系数（送物料时）为

［n］＝5－0.001LB

式中：LB－绞车到尾轮的钢丝绳长度

∴［n］＝5－1.5＝3.5

∵n＞［n］

∴牵引钢丝绳强度满足安全系数要求。

二、设计计算

上坡运行：

1、钢丝绳张力计算

S4－S1＝S1(eua－1)/n

式中：n－摩擦力备用系数，可取N＝1.1～1.2

u－钢丝绳与驱动轮间的摩擦系数，取u＝0.14

a－钢丝绳在驱动轮上总围包角 S4－钢丝绳的最大静张力

S4＝Z(G＋G0)(Sinβ＋ω1Cosβ)＋qs×L(Sinβ＋ω2Cosβ)

式中：ω1－矿车运行阻力系数，取0.015

ω2－钢丝绳运行阻力系数，取0.25

qs－钢丝绳自重 qs =2.165㎏/m

正常提升为5000㎏

平板车重量为1030㎏

棱车自重为1800㎏

∴总提升重量为 5000＋1030＋1800＝7830㎏

∴S4＝7830×(Sin10°＋0.015×Cos10°)＋2.165×1500×(Sin10°＋0.25×Cos10°)＝2842㎏

则S1＝S4×n/(n＋eua－1)＝2842×1.15(1.15＋e0.14×3.5×2兀－1)＝157.67㎏

2、绞车电机功率验算（电机选75kW6级，绞车速度为0.67m/s）

F＝(G＋G0)( Sinβmax＋0.02Cosβmax)＋ω2qs×L式中：G＋G0＝19.5＋1.8＝21.3t

∴F＝21.3×1000×( Sin10°＋0.02Cos10°)＋0.25×2.165×1500＝4125＋812＝4936.8㎏

功率：N＝FV/η式中：η－绞车传动效率，取0.85

∴N＝4936.8×0.67×9.8/0.85＝38.1Kw

功率备用系数：

K＝75/N＝75/38.1＝1.96＞1.1

满足使用要求。

合集下载

绞车验算公式

绞车验算公式

绞车自动验算公式

绞车验算公式：

1. )f1cosm2)(sin(m1)f2cosMpL(sin-FmaxN

)2(sin)cos1)(sin21(xosfMPLfmmNQPMa

JD-11.4基本参数：

Fmax=10000kg、mp=0.5412kg、Qp=9730kg、ma=6.5、m1+m2=2400kg、f1=0.015、f2=0.2、a=、L＝150m。

公式：

N=(1000-0.5412*150*(sin(4)+0. 2*cos(4)))/(2400*(sin(4)+0.015*cos(4)))

Ma=9730/ (2*2400* (sin(4)+0.015*cos(4))+0.5412*200* (sin(4)+0. 2*cos(4)))

JD-25基本参数：

Fmax=1800kg、mp=0.8457kg、Qp=15200kg、ma=6.5、m1+m2=2400kg、f1=0.015、f2=0.2、a=、L＝400m。

公式：

N=(1800-0.8457*200*(sin(6)+0. 2*cos(6)))/(2400*(sin(6)+0.015*cos(6)))

Ma=15200/ (3*2400* (sin(6)+0.015*cos(6))+0.8457*200* (sin(6)+0. 2*cos(6)))

JD-40基本参数：

Fmax＝2500kg；M1+M2=2400kg;f1=0.015;f2=0.2; 6分绳mp=1.218kg/m；p=19950,a=17.5度，L＝400米。

N=(2500-1.218*100*(sin(13.3)+0. 2*cos(13.3)))/(2400*(sin(13.3) +0.015*cos(13.3)))

JD-55基本参数：

Fmax＝4000kg；M1+M2=2400kg;f1=0.015;f2=0.2; 7分绳mp=1.64kg/m；Qp=269000N,a=17.5度，L＝400米。

提升绞车电机功率计算公式

提升绞车电机功率计算公式

提升绞车电机功率计算公式

绞车电机是一种用于提升和移动重物的设备，通常用于建筑工地、码头、仓库等场所。在实际应用中，我们经常需要计算绞车电机的功率，以确保其能够满足工作需求。本文将介绍提升绞车电机功率的计算公式，并讨论如何提升绞车电机的功率。

提升绞车电机功率计算公式。

绞车电机的功率通常由以下公式计算：

P = (F × s) ÷ t。

其中，P代表功率（单位，千瓦），F代表提升重物的力（单位，牛顿），s代表提升重物的距离（单位，米），t代表提升重物所需的时间（单位，秒）。

这个公式的推导过程可以通过以下步骤进行：

1. 首先，我们知道功率等于做功的功率，而做功等于力乘以位移，即 W = F ×

s。

2. 其次，功率等于做功所需的时间，即 P = W ÷ t。

3. 将步骤1和步骤2的公式结合起来，就得到了绞车电机功率的计算公式，P

= (F × s) ÷ t。

这个公式可以帮助我们计算绞车电机在提升重物时所需的功率。通过输入提升重物的力、距离和时间，我们就可以得到绞车电机的功率需求，从而选择合适的绞车电机。

提升绞车电机功率的方法。

提升绞车电机的功率可以通过以下几种方法实现： 1. 选择合适的绞车电机。

首先，我们需要根据实际工作需求选择合适的绞车电机。不同的工作场景和重物要求不同的功率和扭矩，因此需要根据实际情况选择合适的绞车电机。

2. 提升绞车电机的效率。

提升绞车电机的效率可以通过优化绞车电机的设计和结构，减少能量损耗，提高能量转换效率。例如，采用高效率的电机、优化传动系统等方法可以提高绞车电机的功率。

3. 提升绞车电机的输入功率。

提升绞车电机的输入功率可以通过增加电源的电压和电流来实现。例如，提升绞车电机的输入功率可以通过增加电源的电压和电流来实现。例如，采用更高功率的电源、增加电源的电压和电流等方法可以提高绞车电机的输入功率。

4. 提升绞车电机的冷却系统。

提升绞车电机的冷却系统可以通过改善绞车电机的散热系统，降低绞车电机的温度，提高其工作效率。例如，增加散热片、改善风道设计等方法可以提高绞车电机的功率。

绞车选型计算和钢丝绳选型计算.

绞车选型计算和钢丝绳选型计算.

小绞车和钢丝绳选型计算

一、钢丝绳选型

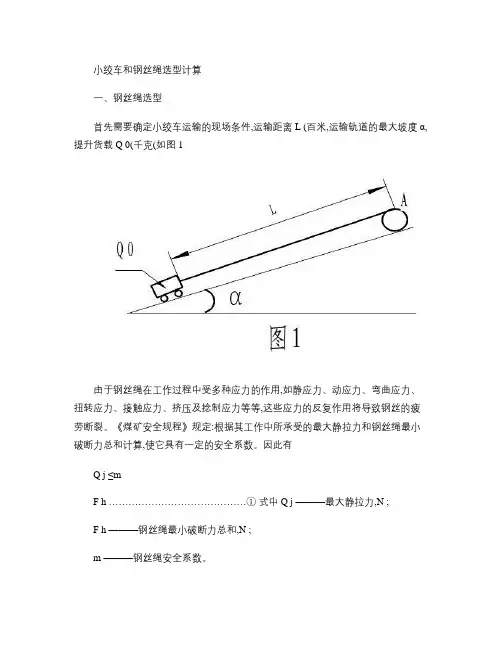

首先需要确定小绞车运输的现场条件,运输距离L (百米,运输轨道的最大坡度α,提升货载Q 0(千克(如图1
