加工中心加工精度与温度补偿的应用

  • 格式：pdf
  • 大小：201.32 KB
  • 文档页数：5

第１期　汽齿科技　２０１２链　

加工中，ｂ￣Ｄ　ｍ精度与温度补偿的应用　

方少非　

摘要：温度会影响数控机床的加工精度，分析数控机床的热变形如何影响产品的加工精度。通过最　简单的温度补偿手段消除数控机床的加工精度误差。　关键词：热变形；加工精度；温度补偿　

１’引　言　

绝大多数物质都具有“热胀冷缩”的性质，数控机床的各个部件也会受到这些“热胀冷缩”　

的影响，从而影响数控机床的定位精度，最终影响工件的加工精度。在现代化精密加工中，　

由机床热变形所引起的制造误差占总制造误差的４Ｏ％一７Ｏ％，加工精度要求越高，就越要消除　

由热变形引起的定位误差，因此高精度机床要求在规定的恒温条件下制造或使用。　

２温度变化对机床精度的影响　

２．１现象描述　ＤＭＧ１０３５Ｖ立式加工中心在产品试制过程中经过长期大量实验和总结，发现其】，轴受温　

度影响较大。具体现象为前道工序的工艺定位孔在后道工序上作为加工定位基准，与后道工　

序所加工的要素间在】，轴方向上的偏差值较大，而后道工序本身所加工要素相互之间的位置　

度几乎可以做到与名义值基本相同（图１）。验证方法为：在机床工作台上装夹一对表圈，校　

正其圆心后　值和】，值归零，待温度发生变化后重新校正其圆心比较　和ｊ，值（图２），Ｊ，轴　

数值变化较大。　

图１　

图２　・３４・　汽齿科技　２０１２笼　

２．２原因分析　为了进一步检测温度对于机床定位精度的影响，环境温度每变化０．５。进行一次复测并记　

录。　

表１　

温度　轴　】，轴　对应位置度　

２２．Ｏ　Ｏ　０　０　２２．５　０　Ｏ．ｏｏ５　Ｏ．０ｌ　２３．Ｏ　０．００ｌ　０．０ｏ８　０．０１６１２５　２３．５　Ｏ．ｏｏ１　０．０１４　０．０２８０７１　２４．Ｏ　０．０ｏ２　０．０１５　Ｏ．０３Ｏ２６５　２４．５　０．ｏｏ２　０．０１８　Ｏ．０３６２２２　２５．Ｏ　Ｏ．ｏ０２　０．Ｏ２３　０．Ｏ４６ｌ７４　２５．５　Ｏ．０ｏ３　Ｏ．Ｏ２７　０．０５４３３２　２６．Ｏ　Ｏ．ｏｏ３　０．０３３　Ｏ．０６６２７２　２６．６　Ｏ．ＯＯ４　０．０３７　０．０７４４３　ｌ　２７．０　０．００４　０．０４　Ｏ．Ｏ８０３９９　２７．５　０．００４　Ｏ．Ｏ４５　０．０９０３５５　２８．Ｏ　０．ｏ０５　０．０４９　０．ｏ９８５０９　

通过表ｌ数据分析，该加工中心的Ｊ，轴受温度影响极大，但当时设备的验收是如何通过　

的呢？通过实测数据分析，设备验收时的重复定位精度为０．００８　ｍｍ，而验收时的重复定位精　

度是在较短时间内重复定位ｌ０次取最大值。在较短时间内设备的温度变化值应该不会超过　

ｌ℃，因此当时认定重复定位精度合格。在加工产品时一道工序的加工时间通常在３０ｍｉｎ左右，　

而最终精加工过程大约为５　ｍｉｎ以内，在这相当短的时间内温度的变化量也较小，因此同一工　

序精加工要素间的位置度误差也非常小。并且当时该设备生产的产品是重卡的上盖和后盖，　

该产品是选用螺栓孔钻扩铰作为后道工序的工艺定位孔，当产品加工完成后，两个作为工艺　

定位孔的螺栓孔位置度只需满足　０．２５Ⅱ吼的位置度即可，因此在日常生产过程中基本可以满　足加工要求，通过查阅以往报告也证实了该设备不同时期工艺定位孔Ｙ轴实测数据波动较大。　

３减小误差方法　

３．１恒温控制　根据表１分析可知，若要保证工艺定位孔位置度中Ｏ．２５，需将环境温差控制在１５１２以内。　

若要保证工艺定位孔位置度①０．１，需将环境温差控制在６＂Ｃ以内。若要保证工艺定位孔位置　

度　Ｏ．０５，需将环境温差控制在３℃以内。　在实际生产过程中环境温度较难控制，由于表ｌ的测定是在车间内已开空调的情况下测　

得的，因此在春秋两季不开空调的环境中，环境温度的变化将会更大。　

３．２温度补偿　通过表１数据分析可知，无论　轴和Ｊ，轴的变化值多大，它与环境温度的变化基本上是　

一根按一定系数变化的斜线（见图３）。

　第１期　方少非：加工中，Ｏ￣ＨＩ精度与温度补偿的应用　

。Ｃ　ｄＹ　

图３热变形曲线　

是否可以通过按比例的补偿来消除温度产生的热变形呢？　

４　ＤＭＧ机床温度补偿　。Ｃ　

４．１机床介绍　ＤＭＧ立式加工中心于２００７年购买，采用西门子８４０Ｄ数控系统，主轴采用ＳＫ４０刀柄，　

转速范围：２０－－８０００／ｍｉｎ。该设备行程　轴１０３５　ｍｍ、Ｙ轴５６０　ｎｑｌｎ、Ｚ轴５ｌ０　ｍｍ。空行程速　

度３０　ｍ／ｍｉｎ，进给速度最高２００００　ｍｍ／ｍｉｎ。　

４．２存在问题说明　通过查阅各类资料，８４０Ｄ数控系统自带温度补偿功能，８４０Ｄ数控系统提供了３个机床参　

数：ＳＤ４３９００（ＴＥＭＰ　ＣＯＭＰ　ＡＢＳ　位置无关温度补偿值．ＶＡＬＵＥ）　；ＳＤ４３９１０（ＴＥＩｖｌＰ　ＣＯＭＰ　ＳＬＯＰ）　位置相关温度补偿系数；ＳＤ４３９２０（ＴＥＭＰ＿ＣＯＭＰ＿ＲＥＦ＿ＰＯＳＩＴＩＯＮ）位置相关温度补偿参考位　

置。同时８４０Ｄ数控系统通过参数ＭＤ３２７５０（ＴＥＭＰ　ＣＯＭＰ　Ｅ）的设置还提供了３种温度补　偿方式，分别是ＭＤ３２７５０＝０时，温度补偿失效；ＭＤ３２７５０＝１时，位置无关温度补偿方式生　

效：ＭＤ３２７５０＝２时，位置相关温度补偿方式生效。　

在查看机床参数时发现，ＤＭＧ１０３５Ｖ立加的ｚ轴在出厂时就已经使用了温度补偿。ｚ轴　的ＭＤ３２７５０为ｌ，使用的是位置无关温度补偿方式。尝试将】，轴和Ｘ轴的ＭＤ３２７５０参数置　

ｌ，然而在ｙ轴和　轴的ＳＤ４３９００（ＴＥＭＰ　ＣＯＭＰ　ＡＢＳ　ＶＡＬＵＥ）中的温度补偿值仍然为０。为　

解决该问题，咨询了ＤＭＧ　公司的相关服务部门，得到的回答是　轴和ｙ轴控制单元上没有　

安装温度传感器，因此该参数无效。就算安装相应的温度传感器也需要对　轴和】，轴的控制　

单元进行ＰＬＣ编程，导入温度补偿公式，并读取温度传感器数据进行运算后输出至　

ＳＤ４３９００（ＴＥＭＰ＿ＣＯＭＰ＿ＡＢＳ一　ＬＵＥ）。　４．３解决方法　

方案一：安装相应的温度传感器，对相应的　轴和ｊ，轴的ＰＬＣ控制单元进行编程，使相　

应的ＳＤ４３９００（ＴＥＭＰ　温度补偿值生效。该方法的优点是独立温度传感器．ＣＯＭＰ　ＡＢＳ　ＶＡＬＵＥ）　温度读取精确。缺点是需要拆卸设备，查找电器图纸，购买温度传感器。　

方案二：使用已有的Ｚ轴温度传感器，对相应的　轴和】，轴的ＰＬＣ控制单元进行编程，　

使相应的ＳＤ４３９００（ＴＥＭＰ　度补偿值生效。该方法的优点是不需要购买．ＣＯＭＰ　ＡＢＳ．ＶＡＬＵＥ￣　和安装温度传感器。缺点是统一使用ｚ轴温度传感器可能存在一定的温度温差，但考虑到设　

备整体的温差应该处在一个相对稳定的区间，因此该误差不会造成太大影响。

　・３６・　汽齿科技　

方案三：直接使用ｚ轴的温度补偿值，将其赋值给　轴和】，轴的ＰＬＣ控制单元，相应的　ＳＤ４３９００（ＴＥＭＰ　度补偿数值完全一致。该方法的优点是几乎不需要进．ＣＯＭＰ　ＡＢＳ＿ＶＡＬＵＥ）￣　行ＰＬＣ控制单元的编程，完全不需要了解温度补偿的公式（ｚ轴本身就是依据温度补偿公式　

计算的）。缺点是补偿值偏差大，过补或少补。　

方案四：使用ｚ轴的温度补偿值，但将其赋值给　轴和ｙ轴的ＰＬＣ控制单元时分别乘上　

不同的系数，相应的ＳＤ４３９００（ＴＥＭＰ　ＣＯＭＰ　ＡＢＳ　度补偿数值根据系数的不同可以，ＶＡＬＵＥ）￣　进行调整。该方法的优点是几乎不需要进行ＰＬＣ控制单元的编程，完全不需要了解温度补偿　

的公式（采用不同的系数就可以调整其斜率），补偿值偏差可调，不会过补或少补。　

综合上述方案，最终选用方案四请机修组的电器工程师对　轴和ｙ轴控制器进行调整。　

５试验分析　

通过几次调整，最终确定的系数为　轴Ｏ．１５，Ｙ轴ｌ－３。　

表２　

温度　轴　ｙ轴　对应位置度　２２．Ｏ　０　Ｏ　Ｏ　２２．５　Ｏ　Ｏ．００２　０．ｏ０４　２３．Ｏ　Ｏ　０．０ｏｌ　Ｏ．００２　２３．５　０　０．ｏｏｌ　Ｏ．ｏ０２　２４．０　Ｏ．０ｏｌ　—Ｏ．０ｏｌ　０．００２８２８　２４．５　Ｏ　Ｏ．０ｏ２　０．００４　２５．Ｏ　０　Ｏ．ｏｏ４　０．ｏ０８　２５．５　Ｏ　０．ｏ０ｌ　０．００２　２６．Ｏ　－Ｏ．０ｏ１　Ｏ．０ｏ３　Ｏ．ｏｏ６３２５　２６．６　０　Ｏ．００２　０．００４　２７．Ｏ　Ｏ　．Ｏ．０ｏｌ　・　Ｏ．００２　２７．５　Ｏ．０ｏ１　０．ｏｏ２　０．００４４７２　２８．Ｏ　０　Ｏ．ｏｏ３　Ｏ．ｏ０６　

６总　结　

对于半闭环数控系统来说，数控机床因温度造成的热变形量误差主要由传动轴的丝杠引　

起，而对于闭环系统数控机床因温度造成的热变形量误差主要由光栅尺引起的，其误差量的　

大小由光栅尺的结构、材料和安装方式决定。　

在ＤＭＧ１０３５Ｖ立加的　轴上安装　轴，可以回转　轴进行翻面的加工。假设没有采用温　

度补偿时，　轴不进行温度补偿对于位置度几乎没有影响，因为短时间内　轴方向上的热变形　

量在Ａ轴任意角度的误差方向和量是一致的。但在ｙ轴方向上因为　轴的旋转，ｙ轴方向上　的热变形量的误差方向就完全相反，对于产品的位置度误差影响是４倍的关系。　

通过温度补偿基本上消除了ＤＭＧ１０３５Ｖ设备因温度引起的加工精度误差，完全满足了新　

产品开发的加工工艺要求，能够更高效的完成产品开发和调试过程，避免了温度影响产生的　

产品尺寸波动。

　第ｌ期　方少非：加工中心加１二精度与温度补偿的应用　

图４　

同时对丁其他类型的卧式加ｌＪ　中心在箱体类零件加　ｌ：时经常遇到的同轴度不稳定的因素　也找到了最直接的原因。卧式加工中心是用　轴旋转进行同轴加工，因此，　轴方向上的热变　

形也就是影响同轴度的最根本原因，也可以通过温度补偿的方法进行修正和消除。

合集下载

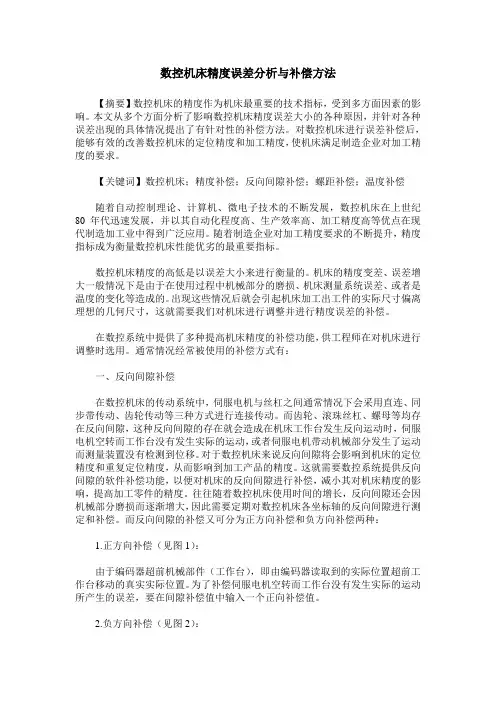

数控机床精度误差分析与补偿方法
