加工中心几何精度检测方法

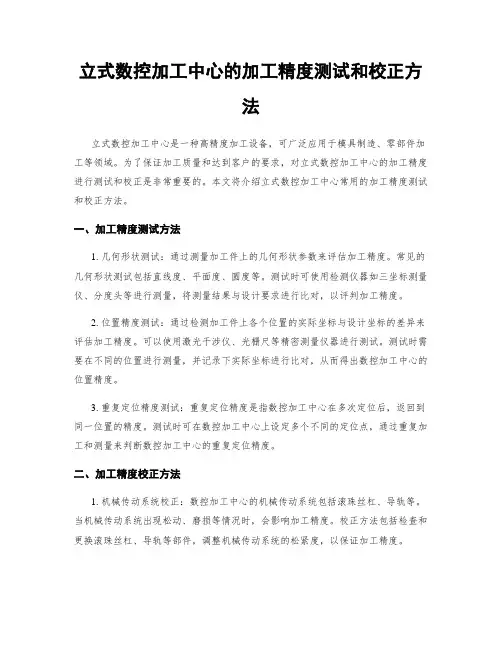

立式数控加工中心的加工精度测试和校正方法立式数控加工中心是一种高精度加工设备，可广泛应用于模具制造、零部件加工等领域。

为了保证加工质量和达到客户的要求，对立式数控加工中心的加工精度进行测试和校正是非常重要的。

本文将介绍立式数控加工中心常用的加工精度测试和校正方法。

一、加工精度测试方法1. 几何形状测试：通过测量加工件上的几何形状参数来评估加工精度。

常见的几何形状测试包括直线度、平面度、圆度等。

测试时可使用检测仪器如三坐标测量仪、分度头等进行测量，将测量结果与设计要求进行比对，以评判加工精度。

2. 位置精度测试：通过检测加工件上各个位置的实际坐标与设计坐标的差异来评估加工精度。

可以使用激光干涉仪、光栅尺等精密测量仪器进行测试。

测试时需要在不同的位置进行测量，并记录下实际坐标进行比对，从而得出数控加工中心的位置精度。

3. 重复定位精度测试：重复定位精度是指数控加工中心在多次定位后，返回到同一位置的精度。

测试时可在数控加工中心上设定多个不同的定位点，通过重复加工和测量来判断数控加工中心的重复定位精度。

二、加工精度校正方法1. 机械传动系统校正：数控加工中心的机械传动系统包括滚珠丝杠、导轨等。

当机械传动系统出现松动、磨损等情况时，会影响加工精度。

校正方法包括检查和更换滚珠丝杠、导轨等部件，调整机械传动系统的松紧度，以保证加工精度。

2. 误差补偿校正：数控加工中心的误差主要是由数控系统计算和机床本身的误差所引起的。

校正方法包括输入补偿、输出补偿和补偿表校正。

输入补偿指的是根据测量结果进行修正的输入数据，输出补偿是通过调整机床系统的输出信号来校正加工误差，补偿表校正是根据测量结果进行数值调整。

3. 温度校正：温度变化会引起机床结构的膨胀和松动，从而影响加工精度。

温度校正方法包括测量机床各部分温度的变化，并根据测量结果进行相应的调整，以保证加工精度。

总之，为了保证立式数控加工中心的加工精度，我们需要经常进行加工精度的测试和校正。

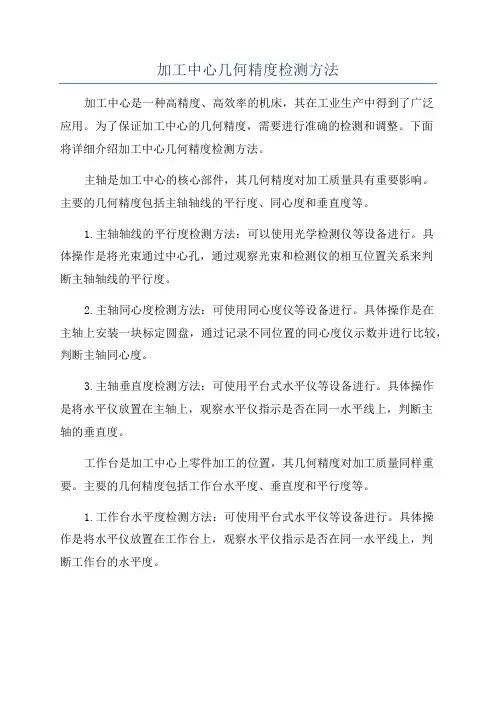

加工中心几何精度检测方法加工中心是一种高精度、高效率的机床，其在工业生产中得到了广泛应用。

为了保证加工中心的几何精度，需要进行准确的检测和调整。

下面将详细介绍加工中心几何精度检测方法。

主轴是加工中心的核心部件，其几何精度对加工质量具有重要影响。

主要的几何精度包括主轴轴线的平行度、同心度和垂直度等。

1.主轴轴线的平行度检测方法：可以使用光学检测仪等设备进行。

具体操作是将光束通过中心孔，通过观察光束和检测仪的相互位置关系来判断主轴轴线的平行度。

2.主轴同心度检测方法：可使用同心度仪等设备进行。

具体操作是在主轴上安装一块标定圆盘，通过记录不同位置的同心度仪示数并进行比较，判断主轴同心度。

3.主轴垂直度检测方法：可使用平台式水平仪等设备进行。

具体操作是将水平仪放置在主轴上，观察水平仪指示是否在同一水平线上，判断主轴的垂直度。

工作台是加工中心上零件加工的位置，其几何精度对加工质量同样重要。

主要的几何精度包括工作台水平度、垂直度和平行度等。

1.工作台水平度检测方法：可使用平台式水平仪等设备进行。

具体操作是将水平仪放置在工作台上，观察水平仪指示是否在同一水平线上，判断工作台的水平度。

2.工作台垂直度检测方法：可使用光学投影仪等设备进行。

具体操作是将投影仪放置在工作台上，通过观察投影仪显示的图案是否在同一水平线上，来判断工作台的垂直度。

3.工作台平行度检测方法：可使用平台式平行度仪等设备进行。

具体操作是在工作台上安装两块标定块，通过观察平行度仪示数并进行比较，判断工作台的平行度。

刀库是加工中心存放刀具的部分，其几何精度对定位准确性有影响。

主要的几何精度包括刀夹孔的同心度和面板的平行度等。

1.刀夹孔同心度检测方法：可使用同心度仪等设备进行。

具体操作是安装同心度仪，观察仪器的示数并进行比较，判断刀夹孔的同心度。

2.刀库面板平行度检测方法：可使用平台式平行度仪等设备进行。

具体操作是在面板上安装两块标定块，通过观察平行度仪示数并进行比较，判断面板的平行度。

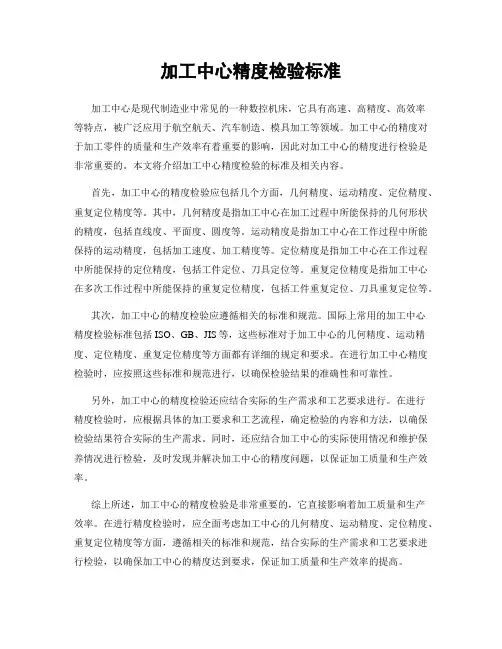

加工中心精度检验标准加工中心是现代制造业中常见的一种数控机床，它具有高速、高精度、高效率等特点，被广泛应用于航空航天、汽车制造、模具加工等领域。

加工中心的精度对于加工零件的质量和生产效率有着重要的影响，因此对加工中心的精度进行检验是非常重要的。

本文将介绍加工中心精度检验的标准及相关内容。

首先，加工中心的精度检验应包括几个方面，几何精度、运动精度、定位精度、重复定位精度等。

其中，几何精度是指加工中心在加工过程中所能保持的几何形状的精度，包括直线度、平面度、圆度等。

运动精度是指加工中心在工作过程中所能保持的运动精度，包括加工速度、加工精度等。

定位精度是指加工中心在工作过程中所能保持的定位精度，包括工件定位、刀具定位等。

重复定位精度是指加工中心在多次工作过程中所能保持的重复定位精度，包括工件重复定位、刀具重复定位等。

其次，加工中心的精度检验应遵循相关的标准和规范。

国际上常用的加工中心精度检验标准包括ISO、GB、JIS等，这些标准对于加工中心的几何精度、运动精度、定位精度、重复定位精度等方面都有详细的规定和要求。

在进行加工中心精度检验时，应按照这些标准和规范进行，以确保检验结果的准确性和可靠性。

另外，加工中心的精度检验还应结合实际的生产需求和工艺要求进行。

在进行精度检验时，应根据具体的加工要求和工艺流程，确定检验的内容和方法，以确保检验结果符合实际的生产需求。

同时，还应结合加工中心的实际使用情况和维护保养情况进行检验，及时发现并解决加工中心的精度问题，以保证加工质量和生产效率。

综上所述，加工中心的精度检验是非常重要的，它直接影响着加工质量和生产效率。

在进行精度检验时，应全面考虑加工中心的几何精度、运动精度、定位精度、重复定位精度等方面，遵循相关的标准和规范，结合实际的生产需求和工艺要求进行检验，以确保加工中心的精度达到要求，保证加工质量和生产效率的提高。

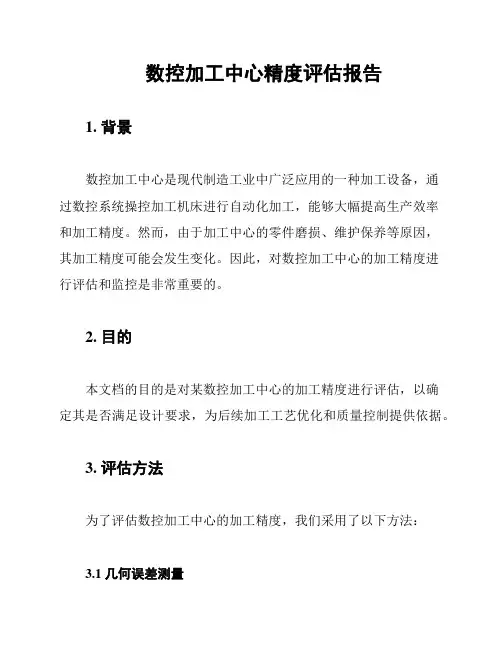

数控加工中心精度评估报告1. 背景数控加工中心是现代制造工业中广泛应用的一种加工设备，通过数控系统操控加工机床进行自动化加工，能够大幅提高生产效率和加工精度。

然而，由于加工中心的零件磨损、维护保养等原因，其加工精度可能会发生变化。

因此，对数控加工中心的加工精度进行评估和监控是非常重要的。

2. 目的本文档的目的是对某数控加工中心的加工精度进行评估，以确定其是否满足设计要求，为后续加工工艺优化和质量控制提供依据。

3. 评估方法为了评估数控加工中心的加工精度，我们采用了以下方法：3.1 几何误差测量使用测量仪器测量加工中心的关键零件的几何误差，包括平面度、圆度、垂直度等参数。

通过与设计要求进行比较，评估几何误差是否在允许范围内。

3.2 加工试件加工和测量选择一组标准试件进行加工，并使用测量仪器测量试件的加工尺寸，包括长度、宽度、高度等。

通过与设计要求进行比较，评估加工中心的尺寸精度是否达到要求。

3.3 进给速度评估通过设定不同进给速度，进行加工试验，并测量试件的加工结果。

通过评估试件表面的光洁度和尺寸精度，确定最佳的进给速度范围。

4. 结果与分析经过以上评估方法的实施，我们得到了数控加工中心的加工精度评估结果。

根据测量数据和分析，我们得出以下结论：- 加工中心的几何误差均在设计要求范围内。

- 加工中心的加工尺寸精度达到了设计要求。

- 加工中心的进给速度在一定范围内可以保证较好的加工结果。

5. 建议基于对数控加工中心加工精度的评估结果，我们提出以下建议：- 定期对数控加工中心进行维护保养，确保其几何误差始终在设计要求范围内。

- 根据加工中心的加工尺寸精度情况，进行加工工艺的优化，以提高产品质量和生产效率。

- 对进给速度进行进一步研究和优化，以最大化加工效果。

6. 结论通过本次加工中心的精度评估，我们对其加工精度进行了全面的评估和监控。

根据评估结果，我们有信心确认该加工中心的加工质量符合设计要求，并提出了相应的建议。

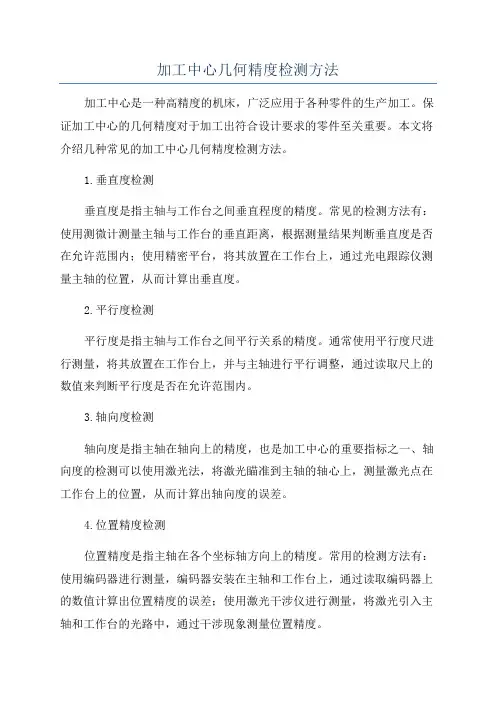

加工中心几何精度检测方法加工中心是一种高精度的机床，广泛应用于各种零件的生产加工。

保证加工中心的几何精度对于加工出符合设计要求的零件至关重要。

本文将介绍几种常见的加工中心几何精度检测方法。

1.垂直度检测垂直度是指主轴与工作台之间垂直程度的精度。

常见的检测方法有：使用测微计测量主轴与工作台的垂直距离，根据测量结果判断垂直度是否在允许范围内；使用精密平台，将其放置在工作台上，通过光电跟踪仪测量主轴的位置，从而计算出垂直度。

2.平行度检测平行度是指主轴与工作台之间平行关系的精度。

通常使用平行度尺进行测量，将其放置在工作台上，并与主轴进行平行调整，通过读取尺上的数值来判断平行度是否在允许范围内。

3.轴向度检测轴向度是指主轴在轴向上的精度，也是加工中心的重要指标之一、轴向度的检测可以使用激光法，将激光瞄准到主轴的轴心上，测量激光点在工作台上的位置，从而计算出轴向度的误差。

4.位置精度检测位置精度是指主轴在各个坐标轴方向上的精度。

常用的检测方法有：使用编码器进行测量，编码器安装在主轴和工作台上，通过读取编码器上的数值计算出位置精度的误差；使用激光干涉仪进行测量，将激光引入主轴和工作台的光路中，通过干涉现象测量位置精度。

5.回转度检测回转度是指主轴在回转方向上的精度。

常用的检测方法有：使用刀具的径部作为参考，通过旋转主轴，测量刀具径部的位置偏差来判断回转度的精度；使用角度测量仪进行测量，将其安装在主轴和工作台上，通过读取角度测量仪上的数值来判断回转度是否在允许范围内。

综上所述，加工中心的几何精度检测方法有垂直度检测、平行度检测、轴向度检测、位置精度检测和回转度检测等。

根据不同的几何精度指标，可以选择相应的检测方法进行测量，并通过测量结果判断几何精度是否符合要求，从而保证加工中心的加工质量和精度。

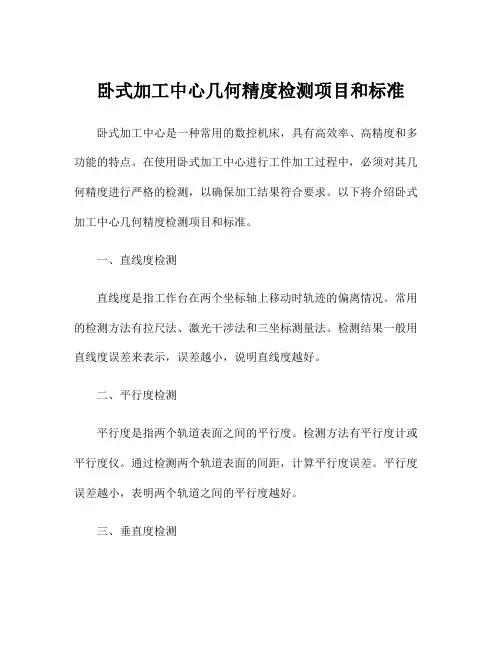

卧式加工中心几何精度检测项目和标准卧式加工中心是一种常用的数控机床，具有高效率、高精度和多功能的特点。

在使用卧式加工中心进行工件加工过程中，必须对其几何精度进行严格的检测，以确保加工结果符合要求。

以下将介绍卧式加工中心几何精度检测项目和标准。

一、直线度检测直线度是指工作台在两个坐标轴上移动时轨迹的偏离情况。

常用的检测方法有拉尺法、激光干涉法和三坐标测量法。

检测结果一般用直线度误差来表示，误差越小，说明直线度越好。

二、平行度检测平行度是指两个轨道表面之间的平行度。

检测方法有平行度计或平行度仪。

通过检测两个轨道表面的间距，计算平行度误差。

平行度误差越小，表明两个轨道之间的平行度越好。

三、垂直度检测垂直度是指主轴和工作台之间的垂直度。

常用的检测方法有水平尺或测角仪。

通过测量主轴和工作台之间的夹角，计算垂直度误差。

误差越小，说明主轴与工作台的垂直度越好。

四、角度度量检测角度度量是指工作台绕着某个坐标轴旋转时的角度度量。

检测方法有角度尺、平台式角度测量仪和三坐标测量仪。

角度度量误差一般用角度误差来表示，误差越小，说明角度度量越好。

五、位置度检测位置度是指工件加工后的位置偏移情况。

检测方法一般采用三坐标测量仪或高精度检测仪器。

位置度误差一般用位置偏移来表示，位置偏移越小，说明位置度越好。

以上是卧式加工中心几何精度检测的常见项目和标准。

不同的工件和加工要求可能还会有其他相关检测项目。

在进行几何精度检测时，需要根据具体的要求和标准来选择合适的检测方法和仪器，确保加工结果符合要求。

只有通过严格的几何精度检测，才能保证卧式加工中心在工件加工过程中达到预期精度。

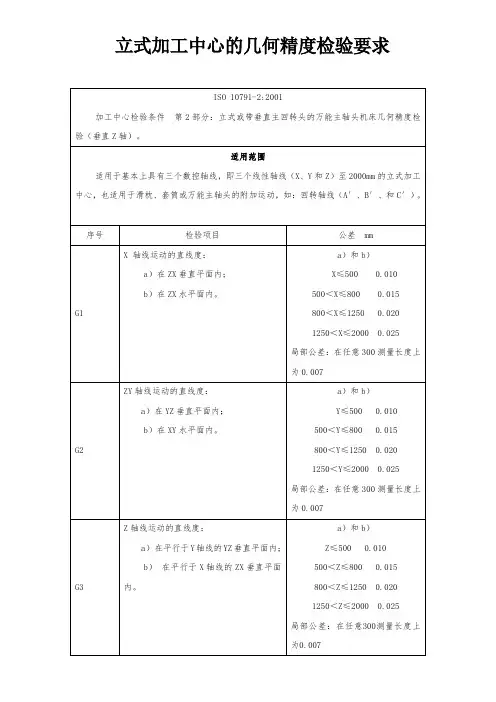

立式加工中心的几何精度检验要求G4X轴线运动的角度偏差：a）在平行于移动方向的ZX垂直平面内（俯仰）；b）在XY水平面内（偏摆）；c）在垂直于移动方向的YZ垂直平面内（倾斜）。

a）、b）和c）0.060/1000（或60微弧度或12角秒）G5Y轴线运动的角度偏差：a）在平行于移动方向的YZ垂直平面内（俯仰）；b）在XY水平面内（偏摆）；c）在垂直于移动方向的ZX垂直平面内（倾斜）。

a）、b）和c）0.060/1000（或60微弧度或12角秒）G6Z轴线运动的角度偏差：a）在YZ垂直平面内；b）在ZX垂直平面内；c）在XY水平面内。

a）、b）和c）0.060/1000（或60微弧度或12角秒）G7Z轴线运动和X轴线运动间的垂直度在500测量长度上为0.020。

G8Z轴线运动和Y轴线运动间的垂直度在500测量长度上为0.020。

G9Y轴线运动和X轴线运动间的垂直度在500测量长度上为0.020。

G10a）主轴的周期性轴向窜动；b）主轴端面跳动。

a）0.005 b）0.010G11主轴锥孔的径向跳动：a）靠近主轴端部；b）距主轴端部300处。

a）0.010b）0.020G12主轴轴线和Z轴线运动间的平行度：a）在YZ垂直平面内；b）在ZX水平面内。

a）及b）在300测量长度上为0.015G13主轴轴线和X轴线运动间的垂直度0.020/300 G14主轴轴线和Y轴线运动间的垂直度0.020/300G15工作台面的平面度L≤5000.020500＜L≤8000.025800＜L≤12500.0301250＜L≤≤20000.040L为工作台或托板的较短边。

局部公差：在任意300测量长度上为0.012G16工作台面和X轴线运动间的平行度X≤5000.020500＜X≤8000.025800＜X≤12500.0301250＜X≤20000.040G17工作台面和Y轴线运动间的平行度Z≤5000.020500＜Z≤000.025800＜Z≤12500.0301250＜Z≤20000.040G180º位置时工作台ª的：a）纵向中央或基准T形槽；或b）纵向定位孔的中心线（如果有）；或c）纵向侧面定位器和X轴线运动间的平行度。

加工中心几何精度检验————————————————————————————————作者: ————————————————————————————————日期:加工中心几何精度检验检验项目主要有：各直线轴轴线运动直线度、各直线轴轴线运动的角度偏差、各直线轴相会垂直度检验、主轴的轴向窜动、主轴的径向跳动、主轴轴线与Z轴轴线运动间的平行度、工作台面的平面度等。

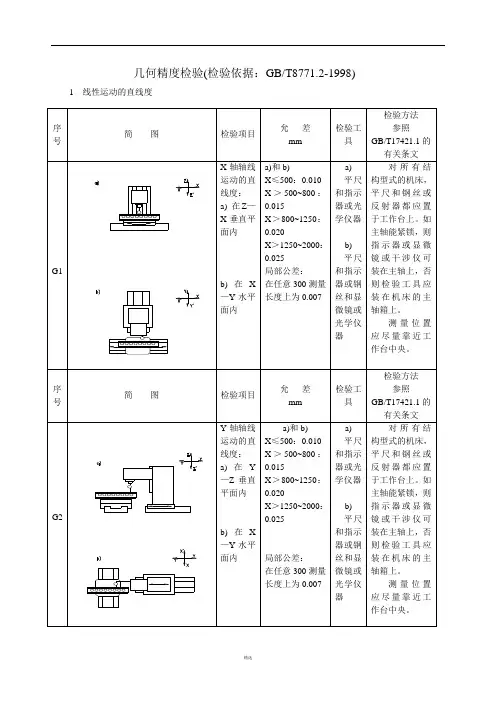

（1)X轴轴线运动直线度检测(a)在Z-X垂直平面内 (b）在Ｘ-Ｙ水平面内图8-1－7 X轴轴线运动直线度检测安装示意图根据国家标准可知，X轴轴线运动直线度检测允差为：X≤5０0mｍ时，允差为０．０10ｍｍ;500mm＜X≤800ｍｍ时，允差为0．015mm;８00mｍ<X≤125０mm时，允差为０.020mm;１250mm<X≤2000mm时,允差为0.02５mｍ。

局部公差要求为:在任意300mm测量长度上为0.007ｍm。

具体检测方法如下:①将平尺和机床工作台表面擦拭干净。

②将平尺沿X轴放置在机床工作台中间位置，找正平尺，使平尺与X轴平行。

③将磁性表座组装好并吸附在机床主轴箱上，将千分表安装在磁性表座表架上。

④移动机床坐标轴Ｘ轴，使千分表测头垂直触及平尺工作面。

安装示意图如图8－1—7所示。

⑤移动机床X轴并读取千分表的变化值，其读数最大差值则为机床X轴轴线运动直线度。

（2)Y轴轴线运动直线度检测Y轴轴线运动直线度检测实施步骤可参照X轴轴线运动直线度检测步骤，检测允差与X 轴相同,安装示意图如图8-１-8所示。

（a)在Y-Z垂直平面内（b)在X-Ｙ水平面内图8-1-8 Y轴轴线运动直线度检测安装示意图（3)Ｚ轴轴线运动直线度检测Z轴轴线运动直线度检测实施步骤可参照X轴轴线运动直线度检测步骤,检测允差与Ｘ轴相同，安装示意图如图8-1-９所示。

.（a）在Z－X垂直平面内（b)在Ｙ-Z垂直平面内图8-1-９Z轴轴线运动直线度检测安装示意图注意：对所有结构型式的机床,平尺、钢丝、直线度反射器都应置于工作台上，如果主轴能锁紧,则指示器、显微镜、干涉仪可装在主轴上,否则检验工具应装在机床的主轴箱上。

卧式加工中心精度检验标准摘要：一、卧式加工中心精度检验的重要性二、卧式加工中心精度检验的标准1.几何精度检验2.定位精度检验3.重复定位精度检验4.切削精度检验5.刀具破损检测正文：卧式加工中心是一种高精度的机械设备，它的精度直接影响到加工零件的精度。

因此，对卧式加工中心进行精度检验是至关重要的。

一、卧式加工中心精度检验的重要性精度检验是保证卧式加工中心加工零件质量的关键。

只有通过精度检验，才能确保加工中心在加工过程中能够达到预期的精度要求，从而保证加工零件的质量。

此外，精度检验还可以帮助加工中心操作人员及时发现加工中心存在的问题，避免因设备故障导致的生产延误和质量问题。

二、卧式加工中心精度检验的标准1.几何精度检验几何精度检验是衡量卧式加工中心各部件几何形状和位置关系的精度。

主要包括床身、立柱、工作台、主轴箱等部件的直线度、平面度、圆度、圆柱度等。

2.定位精度检验定位精度检验是衡量卧式加工中心在加工过程中，对零件加工位置的准确控制能力。

主要包括X、Y、Z 三个方向的定位精度和主轴的旋转定位精度。

3.重复定位精度检验重复定位精度检验是衡量卧式加工中心在多次加工过程中，对零件加工位置的重复控制能力。

它反映了加工中心在不同加工循环中的精度稳定性。

4.切削精度检验切削精度检验是衡量卧式加工中心在加工过程中，对零件加工尺寸的准确控制能力。

主要包括尺寸精度、形状精度和表面粗糙度等。

5.刀具破损检测刀具破损检测是衡量卧式加工中心在加工过程中，对刀具状态的实时监控能力。

主要包括刀具的磨损、破损、松动等异常状态的检测和报警。

加工中心精度检测标准
加工中心是一种高精度、高效率的数控机床，广泛应用于模具加工、航空航天、汽车制造等领域。

而加工中心的精度对于加工零件的质量和精度有着至关重要的影响，因此对加工中心的精度进行检测是非常必要的。

首先，加工中心的精度检测需要遵循一定的标准。

国际上通用的加工中心精度
检测标准包括ISO、GB和JB等标准，这些标准对于加工中心的精度检测提供了详细的规范和要求，包括了加工中心的几何精度、运动精度、重复定位精度等方面的检测内容，确保了检测结果的准确性和可靠性。

其次，加工中心的精度检测需要使用专业的检测设备和工具。

常用的加工中心
精度检测设备包括三坐标测量机、激光干涉仪、角度测量仪等，这些设备能够对加工中心的各项精度进行全面、精确的检测，为加工中心的精度提供了可靠的数据支持。

另外，加工中心的精度检测需要进行全面的检测项目。

在进行加工中心精度检
测时，需要对加工中心的几何精度、运动精度、重复定位精度等多个方面进行全面的检测，确保加工中心在各项指标上都能够达到标准要求，从而保证加工中心加工出的零件具有高精度、高质量。

此外，加工中心的精度检测需要进行定期的检测和维护。

随着加工中心的使用，其精度可能会受到各种因素的影响而发生变化，因此需要定期对加工中心的精度进行检测，并进行相应的维护和调整，以确保加工中心始终保持在良好的工作状态。

总之，加工中心的精度检测是确保加工中心加工精度和零件质量的重要手段，
需要遵循标准规范，使用专业设备，进行全面检测，并进行定期维护，以确保加工中心始终保持在良好的工作状态。

希望本文对大家对加工中心精度检测有所帮助。

一、数控机床的精度检验一、数控机床的精度检验一、数控机床的精度检验数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。
