110kV户外高压组合电器的应用

GIS高压组合电器在智能化变电站中的应用GIS高压组合电器是一种高压开关设备，它经常被应用在智能化变电站中。

智能化变电站是一种采用智能化技术和新型材料、新型器件来实现远程监测、远程控制、自动化、智能化的电力变电站。

下面将详细介绍GIS高压组合电器在智能化变电站中的应用。

一、 GIS高压组合电器的优点GIS高压组合电器拥有着体积小、重量轻、密闭性好、灵活可靠、运行稳定等众多优点。

它采用SF6作为灭弧介质，其绝缘特性优秀，且没有大面积的绝缘条件，使得GIS高压组合电器在占地面积和绝缘距离方面得到了极大的优化。

此外，GIS高压组合电器采用模块化设计，可以灵活组合，目前的GIS高压组合电器电压等级一般在110kV以上。

它的诸多优点，为其在智能化变电站应用奠定了基础。

1. 空间的优化智能化变电站中的多个GIS高压组合电器可以共享一个室内，这不仅能够减少对土地的占用，而且在设计规划中，可以大程度上优化变电站的整体结构，充分发挥其出色的空间利用率。

2. 可靠性的提升GIS高压组合电器在智能化变电站中的应用可以大大提升变电站的可靠性。

其密闭性好、绝缘性能优秀，有效地避免了种种外界因素对设备的影响，可以实现长时间、连续、稳定的使用。

3. 操作性的加强智能化变电站中广泛应用GIS高压组合电器，能够有效地提高变电站的操作性。

GIS高压组合电器设备通常自带操作显示屏，员工可以直接对设备进行监控、修改参数等操作，可大幅提高变电站维护管理的效率。

4. 自动化程度的加深GIS高压组合电器的应用在智能化变电站中，更加充分地体现了其自动化的特点。

GIS 高压组合电器具备远程监测和控制功能，可实现远程开关控制、报警处理等，能够在高压电力系统出现故障时，实现自动切断，提升了变电站自动化程度。

5. 故障排除速度的提高GIS高压组合电器在智能化变电站中应用，可以充分发挥出它的故障排除特点，一旦出现故障，只需打开GIS组合开关，立即找出故障设备所在方位，进行相应的排除故障操作，减少了排错的时间，提高了变电站运行的效率。

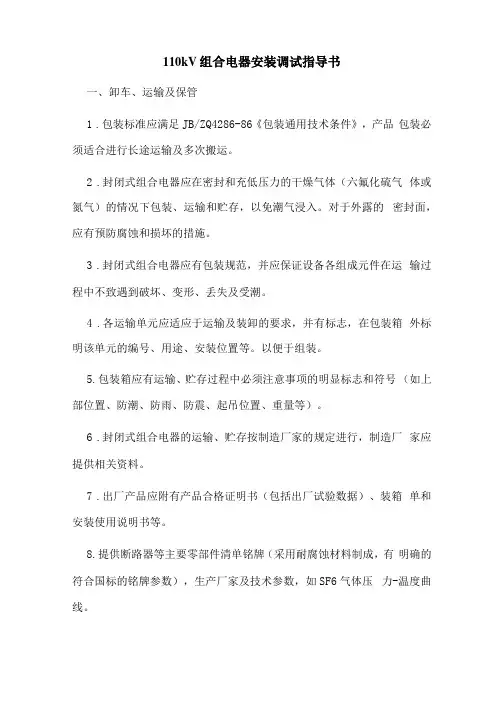

110kV组合电器安装调试指导书一、卸车、运输及保管1.包装标准应满足JB/ZQ4286-86《包装通用技术条件》，产品包装必须适合进行长途运输及多次搬运。

2.封闭式组合电器应在密封和充低压力的干燥气体（六氟化硫气体或氮气）的情况下包装、运输和贮存，以免潮气浸入。

对于外露的密封面，应有预防腐蚀和损坏的措施。

3.封闭式组合电器应有包装规范，并应保证设备各组成元件在运输过程中不致遇到破坏、变形、丢失及受潮。

4.各运输单元应适应于运输及装卸的要求，并有标志，在包装箱外标明该单元的编号、用途、安装位置等。

以便于组装。

5.包装箱应有运输、贮存过程中必须注意事项的明显标志和符号（如上部位置、防潮、防雨、防震、起吊位置、重量等）。

6.封闭式组合电器的运输、贮存按制造厂家的规定进行，制造厂家应提供相关资料。

7.出厂产品应附有产品合格证明书（包括出厂试验数据）、装箱单和安装使用说明书等。

8.提供断路器等主要零部件清单铭牌（采用耐腐蚀材料制成，有明确的符合国标的铭牌参数），生产厂家及技术参数，如SF6气体压力-温度曲线。

9.应注明断路器本体的运输方式（充SF6气体或充氮气并注明压力）。

10.在包装箱或裸件上必须醒目地标明下列内容：产品名称、型号、规格、重量（净重/毛重）、外形尺寸（长X宽X高）、起吊部位标志和运输途中的注意事项及有关安全图形（如向上、防水等）标识等；11.产品包装必须有防锈蚀、防潮措施，大型裸体件和易变形产品应按规定装箱或装车并应有相应的防变形垫板、支撑及拉筋，组装件应有明显、准确的组装、对接标记。

二、安装1.安装前的检查工作1.1设备运达现场应进行检查。

组合电器（GIS）对于充有SF6气体的安装单元，其气体压力应符合制造厂的规定，必要时补充SF6气体至规定压力值。

对本体内的电流互感器的励磁特性和电压互感器的空载电流及励磁特性分别进行测试检查。

1.2GIS在基础上的固定方式应符合产品的技术规定，且应按制造厂规定的排列组合顺序和位置进行安装。

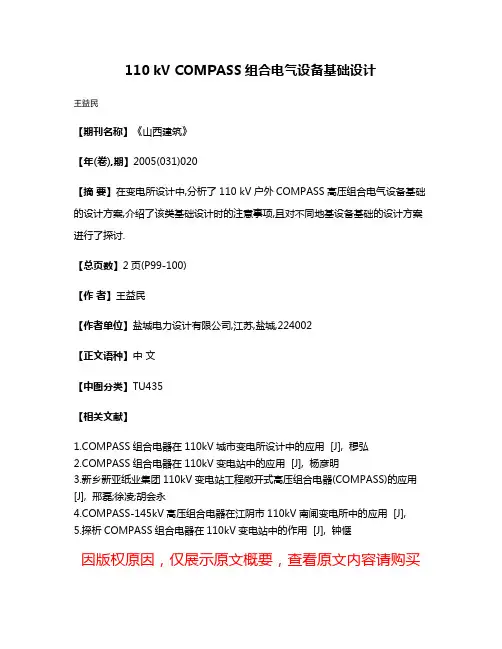

110 kV COMPASS组合电气设备基础设计
王益民
【期刊名称】《山西建筑》
【年(卷),期】2005(031)020
【摘要】在变电所设计中,分析了110 kV户外COMPASS高压组合电气设备基础的设计方案,介绍了该类基础设计时的注意事项,且对不同地基设备基础的设计方案进行了探讨.
【总页数】2页(P99-100)
【作者】王益民
【作者单位】盐城电力设计有限公司,江苏,盐城,224002
【正文语种】中文
【中图分类】TU435
【相关文献】
PASS组合电器在110kV城市变电所设计中的应用 [J], 穆弘
PASS组合电器在110kV变电站中的应用 [J], 杨彦明
3.新乡新亚纸业集团110kV变电站工程敞开式高压组合电器(COMPASS)的应用[J], 邢磊;徐凌;胡会永
PASS-145kV高压组合电器在江阴市110kV南闸变电所中的应用 [J],
5.探析COMPASS组合电器在110kV变电站中的作用 [J], 钟惬
因版权原因，仅展示原文概要，查看原文内容请购买。

110KV GIS组合电器安装作业指导书110KV GIS组合电器安装作业指导书一、引言本作业指导书旨在为110KV GIS（气体绝缘开关设备）组合电器的安装提供详细指导，确保安装过程顺利进行，并保证设备的正常运行和安全性。

本指导书适用于110KV GIS组合电器的安装作业。

二、安装前准备1. 安全措施在进行安装作业之前，必须确保所有参与人员已经接受相关安全培训，并严格遵守安全操作规程。

所有安装人员必须佩戴个人防护装备，如安全帽、安全鞋、防护手套等。

2. 工具和设备准备准备好所需的工具和设备，包括但不限于螺丝刀、扳手、电缆夹具、测量仪器等。

确保这些工具和设备处于良好状态，并经过检查和校准。

3. 施工图纸和技术文件准备好110KV GIS组合电器的施工图纸和相关技术文件，包括设备的布置图、接线图、设备参数等。

施工图纸和技术文件应由专业人员编制，并经过审核和批准。

4. 施工场地准备确保施工场地符合安装要求，包括地基平整、通风良好、无积水等。

清理施工场地，确保没有杂物和障碍物影响安装作业。

三、安装步骤1. 基础安装根据施工图纸和技术文件的要求，进行基础的安装工作。

首先，测量和标记基础的位置和尺寸。

然后进行基础的挖掘和浇筑工作，确保基础的稳固性和平整性。

2. 设备安装根据施工图纸和技术文件的要求，进行设备的安装工作。

首先，将设备运送到施工现场，并进行检查，确保设备完好无损。

然后，根据设备的布置图，将设备安装到基础上，并进行固定和连接。

3. 接线和调试根据施工图纸和技术文件的要求，进行设备的接线和调试工作。

首先，根据接线图进行设备的接线工作，确保接线正确无误。

然后，进行设备的调试工作，包括电气参数的调整和测试，确保设备的正常运行。

4. 安全检查和验收在安装完成后，进行安全检查和验收工作。

首先，对设备进行全面的安全检查，包括设备的外观、接线、绝缘等方面。

然后，进行设备的功能测试和性能测试，确保设备满足相关标准和要求。

施工工艺手册110kV升压站工程电气安装篇目录第1章电气设备安装--------------------------------- - 3 -第一节主变压器安装 -------------------------------- -3-第二节高压组合电器（GIS）安装--------------------- -9-第三节高压断路器安装 ----------------------------- -15-第四节隔离开关安装 ------------------------------- -20-第五节电流互感器、电压互感器安装 ----------------- -25-第六节避雷器安装 --------------------------------- -28-第七节软母线安装 --------------------------------- -31-第八节矩形母线安装------------------------------- -37-第九节开关柜安装--------------------------------- -41-第十节主控室盘柜（二次盘柜）安装----------------- -48-第十一节就地盘柜（检修箱）安装------------------- -52-第十二节蓄电池组安装----------------------------- -55-第2章防雷接地----------------------------------- - 57 -第一节防雷接地安装------------------------------- -57-第3章电缆工程----------------------------------- - 63 -第一节电缆支架安装------------------------------- -63-第二节电缆桥架安装------------------------------- -67-第三节电缆保护管安装----------------------------- -70-第四节电缆敷设----------------------------------- -75-第五节动力电缆做头接线--------------------------- -84-第六节控制电缆做头接线--------------------------- -88-第七节防火封堵施工------------------------------- -94-第4章电气照明---------------------------------- - 102 -第一节电气照明施工------------------------------ -102-2第1章电气设备安装第一节主变压器安装1.1施工工艺质量要求1.1.1变压器就位位置符合设计规定, 其横向、纵向以及标高误差均小于5mm, 且套管与封闭母线中心线一致。

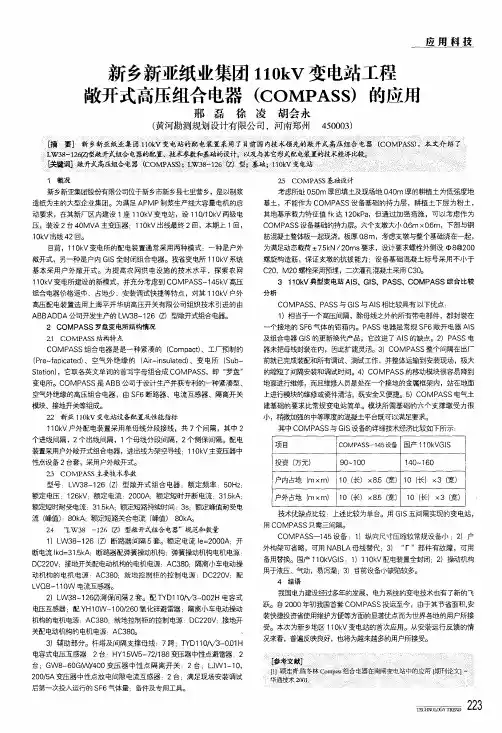

新乡新亚纸业集团110kV变电站工程敞开式高压组合电器(C O M PA SS)的应用邢磊徐凌胡会永(黄河勘测规划设计有限公司，河南郑州450003)应用科技1概况新乡新亚集团股份有限公司位于新乡市新乡县七里营乡，是以制浆造纸为主的大型企业集团。

为满足A P M P制浆生产线大容量电机的启动要求，在其新厂区内建设1座110kV变电站，设11o／10kV两级电压，装设2台40M V A主变压器：110kV出线最终2回，本期上1回，10kV出线42回。

目前，110kV变电所的配电装置通常采用两种模式：一种是户外敞开式，另一种是户内G I S全封闭组合电器。

我省变电所110kV系统基本采用户外敞开式。

为提高农网供电设施的技术水平，探索农网110kV变电所建设的新模式，并充分考虑到C O M PA SS一145kV高压组合电器价格适中、占地少、安装调试快捷等特点，对其110kV户外高压配电装置选用上海平开华明高压开关有限公司组织技术引进的由A B B A D D A公司开发生产的L W38—126(Z)型敞开式组合电器。

2C O M PA SS罗盘变电所结构情况21C O M PA SS结构特点C O M PA S S组合电器是是一种紧凑的(C om pact)、工厂预制的【P r e—fa pi ca t ed)、空气外绝缘的(A i r—i nsul at ed)、变电所(S ub—St a t i on)，它取各英文单词的首写字母组合成C O M PA SS，即“罗盘”变电所。

C O M PA S S是A B B公司于设计生产并获专利的一种紧凑型、空气外绝缘的高压组合电器，由S F6断路器、电流互感器、隔离开关模块、接地开关等组成。

22新亚1l O kV变电站设备配置厦}生能指标110kV户外配电装置采用单母线分段接线，共7个间隔，其中2个进线间隔，2个出线间隔，1个母线分段间隔，2个侧保间隔。

配电装置采用户外敞开式组合电器，进出线为架空导线：110kV主变压器中性点设备2台套，采用户外敞开式。

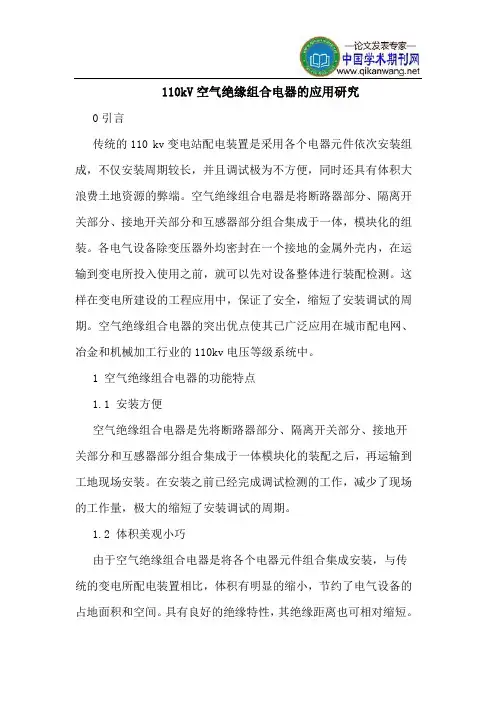

110kV空气绝缘组合电器的应用研究0引言传统的110 kv变电站配电装置是采用各个电器元件依次安装组成，不仅安装周期较长，并且调试极为不方便，同时还具有体积大浪费土地资源的弊端。

空气绝缘组合电器是将断路器部分、隔离开关部分、接地开关部分和互感器部分组合集成于一体，模块化的组装。

各电气设备除变压器外均密封在一个接地的金属外壳内，在运输到变电所投入使用之前，就可以先对设备整体进行装配检测。

这样在变电所建设的工程应用中，保证了安全，缩短了安装调试的周期。

空气绝缘组合电器的突出优点使其已广泛应用在城市配电网、冶金和机械加工行业的110kv电压等级系统中。

1 空气绝缘组合电器的功能特点1.1 安装方便空气绝缘组合电器是先将断路器部分、隔离开关部分、接地开关部分和互感器部分组合集成于一体模块化的装配之后，再运输到工地现场安装。

在安装之前已经完成调试检测的工作，减少了现场的工作量，极大的缩短了安装调试的周期。

1.2 体积美观小巧由于空气绝缘组合电器是将各个电器元件组合集成安装，与传统的变电所配电装置相比，体积有明显的缩小，节约了电气设备的占地面积和空间。

具有良好的绝缘特性，其绝缘距离也可相对缩短。

由于体积较小，一个装配好的空气绝缘组合电器可以采用简单的车辆运输，十分方便。

体积小的优点十分有利于其应用于重污染、盐雾以及高海拔地区水电站变电所中。

同时空气绝缘组合电器的外壳采用金属外壳，外形美观视觉效果较好。

金属外壳可以直接接地，施工过程中安装在地面上，节约了水泥钢材等材料。

1.3 结构简化空气绝缘组合电器中的母线结构不需要其他绝缘子或钢架，为自支撑结构。

尺寸大小可根据变电所的实际要求标准制造。

空气绝缘组合电器具有抽出式的结构特征，所以检修工作人员可以将空气绝缘组合电器抽出降到地面进行检修维护。

整个检修工作过程中，检修工作人员站在地面的一个金属构架内对模块进行维修和对瓷件进行清洁，金属构架接地，这样不仅简化了操作难度还保证了检修工作人员的安全。

全封闭组合电器(GIS)技术规范书广电集团深圳供电分公司110kV全封闭组合电器（GIS）工程名称：110千伏香蜜湖变电站建设单位：广电集团深圳供电分公司设计单位：珠海电力设计院有限公司供货商：签定日期：2004年11月30日.目次1.总则2.技术要求3.供货范围4.技术服务5.工作安排6.备品备件及专用工具7.质量保证和试验8.铭牌、包装、运输和贮存9.技术参数差异表附录:1.电气主接线图2.110kVGIS平面布置图.1总则1.1本设备技术协议书适用于110kV气体绝缘金属封闭开关设备（以下简称GIS），它提出了GIS设备应满足的基本要求，功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和协议的条文，卖方应提供符合本协议书和工业标准的优质产品。

1.3如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合本协议书的要求。

如有异议，应填写《技术参数差异表》。

1.4本设备技术协议书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5本设备技术协议书经买、卖双方确认后作订货合同的技术附件，与合同正文具有同等的法律效力。

1.6本设备技术协议书未尽事宜，由买卖双方协商确定。

2技术要求2.1应遵循的主要现行规范、标准GB156－93《标准电压》GB311.1－1997《高压输变电设备的绝缘配合》GB11022-89《高压开关设备通用技术条件》GB1984-89《交流高压断路器》GB2706－89《交流高压电器动热稳定试验方法》GB763－90《交流高压电器在长期工作时的发热》GB5582《高压电力设备外绝缘污秽等级》GB2900《电工名词术语》GB5273《变压器、高压电器和高压套管的接线端子》DL/T593-1996《高压开关设备的共用订货技术导则》GB4109－88《高压套管技术条件》GB1103－89《高压开关设备六化硫气体密封试验导则》GB1207－1997《电压互感器》GB1208－1997《电流互感器》DL/T617-1997《气体绝缘金属封闭开关设备技术条件》DL/T728-2000《气体绝缘金属封闭开关设备订货技术导则》（以上标准均执行最新版本）2.2环境条件2.2.1周围空气温度最高温度：45℃最低温度：-10℃最大日温差：25K日照强度：0.1w/cm（风速0.5m/）222.2.2海拔高度：≤1000米（黄海高程）2.2.3最大风速：36.2m/2.2.4相对湿度：95%2.2.5地震烈度：7度水平加速度：0.25g垂直加速度：0.15g2.2.6雷暴日:90日/年2.2.7污秽等级：Ⅲ级爬电比距为2.5cm/kV重污区Ⅳ级爬电比距为3.1cm/kV特重污区2.2.8防护等级：IP4某2.3工程条件2.3.1系统概况2.3.1.1系统最高电压：126kV2.3.1.2系统额定频率：50Hz2.3.1.3系统中性点接地方式：直接接地2.3.1.4短路电流：31.5kA/40kA2.3.1.5电气主接线：详见附图一2.3.2安装地点：户内2.3.3安装方式：新建（详见附图二）2.4GIS总体技术参数2.4.1GIS主设备系统标称电压:110kV额定工作电压:126kV额定频率:50Hz额定电流:主母线回路:2000A其他回路:2000A额定热稳定电流:40kA(3)(r.m.)额定动稳定电流:100kA(peak)额定耐受电压:雷电冲击电压(峰值):相间、相对地550kV断口630kV交流工频耐受电压(有效值):相间、相对地230kV断口265kV局部放电量（1.1倍相电压下）气隔绝缘子：小于3pC单个及整组GIS间隔：小于10pCGIS外壳：气体管路及二次电缆外皮长期感应电压：不大于36VSF6额定充气压力:气隔单元断路器-电流互感器电压互感器额定压力0.500.43其它0.400.30—SF6气体年泄漏率:≤1%建议采用包扎法，使用灵敏度不低于1某10-6（体积比）的检漏仪对各密封部位、管道接头等处进行检测时，检漏仪不应报警。

110kV户外变电站与户内变电站电磁环境影响比较分析摘要：变电站和输电线路将发电厂的电能逐级传递，输送给各处用户，随着用电需求的增加，城市范围内越来越多的110kV变电站建设投运，除了传统的户外开放式变电站，更多出现了新型全户内变电站。

本文从电磁环境实际测量结果及原理这两方面内容，对两种类型的110kV变电站产生的电磁环境影响进行比较和分析。

工业生产和居民生活用电，是通过变电站和输电线路把发电厂的电能逐级传递，输送给各处用户，目前，全国主要城市城区内供电的电压等级大多数是110kV，主要通过这一电压等级的变电站把电压降低到10kV，再经过10kV的变压器提供给用户使用。

近年来，社会经济高速发展，城市规模快速扩张，用电量急速增长，城区范围内越来越多的110kV变电站建设投运。

传统的户外开放式布置（AIS设备）的变电站占地面积大，而且高压线纵横交错，既占用大量土地又影响城市美观，于是，新型GIS设备的全户内型变电站投入使用。

本文从电磁环境保护的角度分析户内型变电站与户外型对电磁环境影响的不同。

为此我们对近年来陕西省内投入运行的部分110kV变电站周围工频电磁场大小进行了测量。

1.传统户外敞开式110kV变电站电磁环境测量结果从测量结果看工频电场强度范围在0.101~11.92V/m之间，工频磁感应强度在0.0194~2.160μT之间。

对比测量结果，无论是户内型变电站还是户外型变电站周边的工频电磁场强度均可以满足《电磁环境控制限值》（GB8702~2014）中对于频率50Hz段的限值要求（电场强度＜4000V/m，磁感应强度＜100μT），但是户内型变电站对周围电场强度的影响要明显小于传统户外型变电站对周围电场强度的影响；而变电站周边磁感应强度的测量结果户内型变电站比传统户外型变电站的影响略小，但是差异并不大。

究其原因，我们首先从电磁屏蔽原理来分析。

电磁屏蔽分为静电屏蔽、静磁屏蔽和电磁屏蔽三种情况。

GW8、GW13系列中性点隔离开关1、概述GW8系列（GW8-35、GW8-63、GW8-110、GW8-40.5、GW8-72.5、GW8-126型）、GW13系列（GW13-35、GW13-63、GW13-110、GW13-40.5、GW13-72.5、GW13-126型）中性点隔离开关是单极交流50Hz户外高压电器，供变压器中性点在有电压无负载情况下，对变压器中性点与接地联线进行分、合之用，从而实现变压器中性点接地或不接地两种运行方式的自由切换。

GW8、GW13系列中性点隔离开关可按用户要求选配手动或电动操作机构。

3、产品主要结构3.1 GW8、GW13中性点隔离开关由底座、支柱绝缘子、导电排、触头、接线板等组成。

3.2 在支柱绝缘子上部有触头及接线扳，下部有拐臂及连杆。

操作机构通过输出拐臂、连杆，轴承拐臂等驱动隔离刀闸作分、合闸运动。

3.3 隔离开关的触头由3对触指、触指弹簧和触指座三部分组成。

4、安装4.1 将隔离开关本体用手推到合闸位置将后，再将电动（或手动）操作机构安装到位，并将操作机构也手动到合闸位置，根据实际需要的长度连接好操作连杆，使机构处于分合闸位置时能保证闸刀可靠分合，最后将接头处各紧固件紧固。

测量合格后应在触头部分涂上工业凡士林油5、使用及维护本隔离开关在线路无负载时方可进行操作。

开关应定期检修（约1～2年），如遇严重故障，应在故障后立即进行检修。

5.1 清除导电部分及支柱绝缘子表面污垢，接线端子与母线连接平面及触头接触面清理干净，涂上工业凡士林。

5.2 检查所有紧固件，如锥销、螺栓是否松动。

5.3 检查操作机构是否正常。

6、包装运输与储存6.1 产品的包装箱应作出标记，不允许翻倒。

6.2 产品到货后，请及时进行验收，如发现问题，应及时与我公司取得联系，以便分析处理。

6.3 产品启封后，如不立即安装或要长期存放时，须存放在干燥有遮蔽的场所。

CJ6型电动机操动机构一、概述CJ6电动机操动机构是我公司GW37、GW38、GW4、GW5、GW8、GW13系列隔离开关用电动机操作机构。

HGIS在 110k V系统中的运用【摘要】：本文对马迹塘水电厂110kV开关站改造的原因及内容进行简要的概述，并对其中的HGIS设备结构、优点以及安装调试的流程进行详细的阐述，希望能对日后类似的项目提供一定的借鉴作用。

关键词：HGIS设备；结构；安装调试1HGIS设备的结构特点及优点作为我国高压开关设备中最为常见的两种设备—空气绝缘开关设备（AIS）和气体绝缘金属封闭开关设备（GIS），它广泛应用于电力系统中。

而介于AIS与GIS之间的、综合了二者优势的气体绝缘金属封闭组合电器（HGIS）也越来越受到亲睐。

2.1 HGIS的结构HGIS是在GIS的技术基础上，将断路器、隔离开关、接地开关及电流互感器气体的密封金属外壳内所构成的一个高压开关设备。

以下图1、组合在一个充满SF6图2为马迹塘电厂HGIS设备的外形、单线图A：套管 B/D：（隔离开关+接地开关）组合开关 C：断路器 E：控制柜F：序号B和D的机构 G：观察窗口 H：断路器弹簧机构 I：密度继电器L：支架 M：防爆装置 N：气体连接管 O：电流互感器图1 马迹塘电厂HGIS设备的外形图1：套管 2：密度继电器 3：防爆膜 4：气体连接管 5：电流互感器图2 马迹塘电厂HGIS设备的单线图整个HGIS设备包括3个独立开关极柱，其中断路器灭弧室是水平布置的。

实现绝缘。

组合隔离开关（母线/接地）在每个开关内部，隔离/接地之间通过SF6图中189跟189L两开关不存在互相闭锁的关系[2]。

在驱动方面：3个独立开关极柱由BLK222机构控制；组合隔离和隔离/接地开关由BES7驱动控制。

连接进出线方面：为了连接架空线和母线系统，在进线端/出线端安装有SF/空气套管。

6马迹塘电厂110kV改造中的HGIS设备有以下特点：1、断路器采用ABB公司瓷柱式断路器灭弧室；2、三工位机械闭锁的隔离/接地开关；3、使用了套管式的电流互感器就三工位隔离/接地开关的工作原理,采用图3加以说明，对于一个隔离/接地开关来说，它只有一个动触头，并且只能在一个规定的90o范围旋转，每一次旋转走过45o，实现接地、线路侧开关的分合转换的三种状态；图3中0o时，189T接地开关合，线路侧开关断开；当逆时针转过45o时，接地开关和线路开关均处于断开；当转至90o时，线路侧开关闭合、接地开关断开。

110kV GIS组合电器操作规程110kV GIS组合电器操作规程1 范围本规程适用于西南管道中贵、中缅天然气管道压气站ZF10-126型SF6组合电器的操作与维检修。

2 规范性引用文件2.1 GB 26860-2011 电力安全工作规程发电厂和变电站电气部分2.2 Q/SYGD0099-2013 油气管道电气设备运行规程2.3 SY/T 6325-2011输油气管道电气设备管理规范2.4 Q/SY05597-2019油气管道变电所管理规范2.5 ZF10-126G(L)/T -40型三相共箱式气体绝缘金属封闭开关设备3 术语和定义3.1GIS（Gas-Insulated Metal-Enclosed Switchgear，简称 GIS，是将断路器、三工位开关、快速接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端等元件组合封闭在接地的金属壳体内，充以一定压力的 SF6气体作为绝缘介质所组成的成套开关设备。

3.2断路器（GCB）能关合、承载、开断运行回路正常电流、也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备，也称开关。

3.3隔离开关在分位时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备，也称刀闸。

3.4接地开关（ES）能够释放被检修设备和回路的静电以及为保证停电检修时检修人员人身安全的一种机械接地装置。

它可以在异常情况下（如短路）耐受一定时间的电流，但在正常情况下不通过负荷电流。

通常是隔离开关的一部分。

3.5三工位开关（TPS）可实现接通、隔离、接地三种工况，三相联动，由一台操动机构驱动，具有开合母线转换电流的能力。

3.6电流互感器（CT）电流互感器又称仪用变流器（亦称CT）。

它是一种将高电位大电流变换成低电位小电流的仪器。

电流互感器的二次额定电流为5安或1安。

GIS组合电器在曹妃甸煤码头三期新建110kv变电站的应用孟宪全（中交一航局安装工程有限公司）[摘要]文章简述了GIS设备在煤码头变电站应用的优越性，并根据变电站安装和运行的情况，对GIS全封闭组合电器设备的特点、结构和原理以及GIS设备的维护等方面进行了介绍。

[关键词] GIS；变电站；全封闭组合电器1、工程概况唐山港曹妃甸港区煤码头三期工程110kV变电站担负着整个曹煤码头三期港区的安全生产和生活用电的重任。

在变电站的设计和110kV设备布置选型时，我们力求减少场地面积、降低建设投资、减少运行维护费用、减少污染及提高设备长期安全运行的可靠性，有利于今后港区电力建设的发展。

2、GIS组合电器的总体特点GIS（gas insulated substation）,是气体绝缘全封闭组合电器的简称，GIS 是由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出现终端以及控制、测量、保护等装置组成，这些设备和部件全部封闭在金属接地的外壳中，在其内部充有一定压力的SF6绝缘气体，故也称SF6全封闭组合电器。

与常规的敞开式高压电器设备相比，GIS有以下优点。

2、1 小型化GIS因采用绝缘性能卓越的SF6气体作绝缘和灭弧介质，结构十分紧凑，能最大限度的缩小整套配电装置的占地面积和空间体积，实现小型化。

2、2 可靠性高由于带电部分全部密封于惰性SF6气体中，灭弧能力强，绝缘性能好，断口电压可以做得很高，大大提高了可靠性。

2、3 安全性好带电部分密封于接地的金属壳体内，因而没有触电的风险。

SF6气体为不燃烧气体，所以无火灾危险。

2、4 全封闭的电器结构带电部分以金属壳体封闭，不受雷雨、尘沙及烟雾等各种外部劣质自然条件的影响，对电磁和静电实现屏蔽，噪音小。

减少了设备事故的可能性，特别适合煤码头这些工业污染和气候恶劣的环境下使用。

2、5 安装周期短、检修周期长工厂内可进行整机的装配和试验，合格后，以单元或间隔的形式运至现场，可缩短现场安装工期，提高可靠性。
