GIS高压组合电器安装及调整施工方案设计(1)

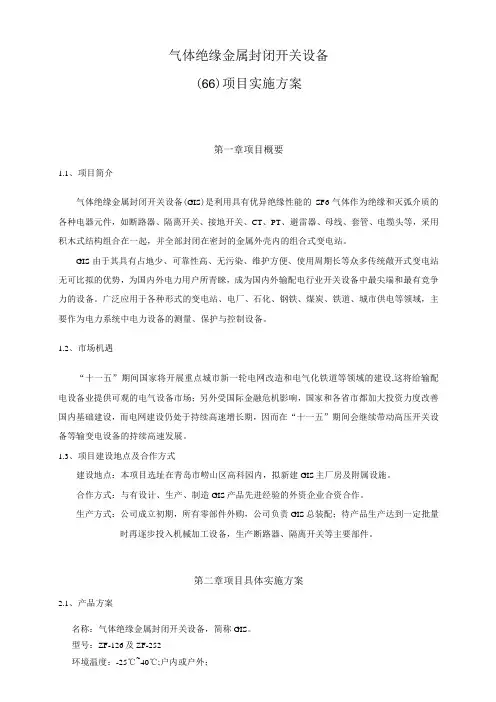

气体绝缘金属封闭开关设备(66)项目实施方案第一章项目概要1.1、项目简介气体绝缘金属封闭开关设备(GIS)是利用具有优异绝缘性能的SF6气体作为绝缘和灭弧介质的各种电器元件，如断路器、隔离开关、接地开关、CT、PT、避雷器、母线、套管、电缆头等，采用积木式结构组合在一起，并全部封闭在密封的金属外壳内的组合式变电站。

GIS由于其具有占地少、可靠性高、无污染、维护方便、使用周期长等众多传统敞开式变电站无可比拟的优势，为国内外电力用户所青睐，成为国内外输配电行业开关设备中最尖端和最有竞争力的设备。

广泛应用于各种形式的变电站、电厂、石化、钢铁、煤炭、铁道、城市供电等领域，主要作为电力系统中电力设备的测量、保护与控制设备。

1.2、市场机遇“十一五”期间国家将开展重点城市新一轮电网改造和电气化铁道等领域的建设,这将给输配电设备业提供可观的电气设备市场；另外受国际金融危机影响，国家和各省市都加大投资力度改善国内基础建设，而电网建设仍处于持续高速增长期，因而在“十一五”期间会继续带动高压开关设备等输变电设备的持续高速发展。

1.3、项目建设地点及合作方式建设地点：本项目选址在青岛市崂山区高科园内，拟新建GIS主厂房及附属设施。

合作方式：与有设计、生产、制造GIS产品先进经验的外资企业合资合作。

生产方式：公司成立初期，所有零部件外购，公司负责GIS总装配；待产品生产达到一定批量时再逐步投入机械加工设备，生产断路器、隔离开关等主要部件。

第二章项目具体实施方案2.1、产品方案名称：气体绝缘金属封闭开关设备，简称GIS。

型号：ZF-126及ZF-252环境温度：-25℃~40℃;户内或户外；海拔高度：W1000m;月均相对湿度W90%；空气污秽等级：in级。

主要参数：2.2、技术方案本项目的技术由外资合作方提供，GIS产品配套所需的元器件全部在国内采购，若合作方在其本国内有能提供质优价廉产品的合格供方，部分关键部件可考虑进口。

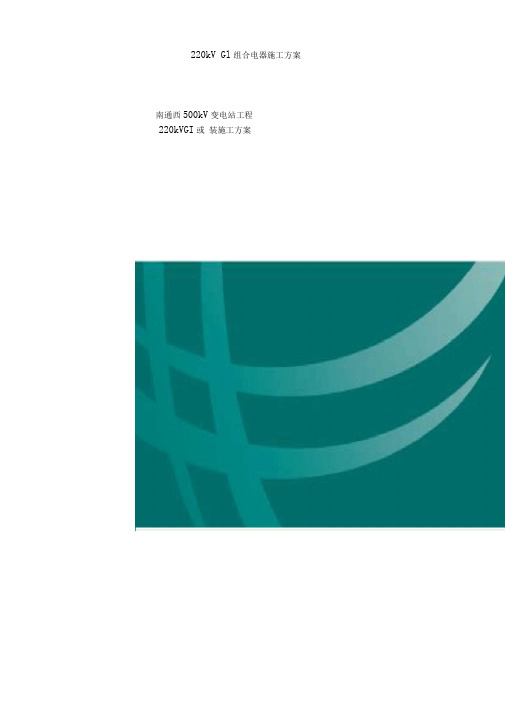

南通西500kV变电站工程220kVGI或装施工方案南通西500kV变电站工程施工项目部220kV GiSa合电器施工方案南通西500kV变电站工220kVGI或装施工方案南通西500kV变电站工程施工项目部二□一X年XX月页脚内容1批准（公司技术负责人）年—月_日技术审核（技术部门）年—月—日安全审核（安全部门）年—月—日质量审核（质量部门）年—月—日编制（项目部技术员）年—月—日页脚内容21.编制说明1.1编制依据1.2适用范围2.工程概况3.施工准备3.1技术准备3.人员组织23.机具及材料准备33.施工平面布置43.施工进度计划53.土建工程验收及基础的复核64.工艺流程104.1基础复测、划线124.2到货验收检查124.3 SF6^体的交接、贮存及验收134.4本体、附件的贮存及保管13页脚内容34.5安装现场环境控制134.6临时就位144.7 GIS安15装4.8主回路电阻测量（应在抽真空前做）194.9抽真空及充SF航体194.10气室检漏214.11微水测量224.12接地安装224.13二次接线224.14收尾作业224.15检查和试验235.质量控制245.1质量控制要点245.质量通病防治措施26 25.强制性条文执行26 35.标准工艺应用28 45.《输变电工程设备安装质量管理重点措施（试行）》31 5页脚内容46.安全控制346.1施工安全技术措施346.2施工安全风险识别、评估及预控措施357.文明施工及环境保护387.1环境因素与对应控制措施387.环境保护措施40 27.文明施工及成品保护41 3附录1 220kVGI平面布置图44 附录2 16t吊车性能表45页脚内容51.编制说明1.1编制依据页脚内容1220kV Gl组合电器施工方案1.2适用范围本措施适用于新东北电气集团高压开关有限公司生产的型号为ZF6-252 220kV G安装工作。

页脚内容22.工程概况500kV南通西变电站工程220kV泰州侧配电装置采用户外GIS成套设备，远景出线12回, 按双母线双分段接线布置，本期母线按远景组装完成，安装主变进线间隔1个，出线6个、母线设备间隔4个，母联间隔2个，分段间隔2个，其余间隔预留。

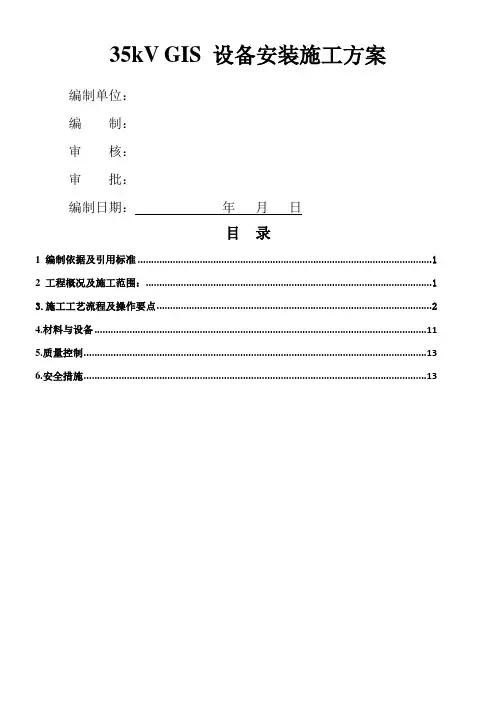

35kV GIS 设备安装施工方案编制单位：编制：审核：审批：编制日期：年月日目录1 编制依据及引用标准 (1)2 工程概况及施工范围： (1)3.施工工艺流程及操作要点 (2)4.材料与设备 (11)5.质量控制 (13)6.安全措施 (13)1 编制依据及引用标准1.1《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB/50148-2010）1.2《电气装置安装工程母线装置施工及验收规范》（GB50149-2010）1.3《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-2012）1.4《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）1.5设计单位相关图纸1.6《国家电网公司十八项电网重大反事故措施》（2012版）；1.7 3.6kV~40.5kV交流金属封闭开关设备和控制设备（GB 3906-2006）1.8《电气装置安装工程质量检验及评定规程》（DL/T5161-1-5161-17-2002）1.9《电气装安装工程电缆线路施工及验收规范》 GB50168—20061.10《电气装置安装工程接地装置施工及验收规范》 GB50169—20061.11《电气装置安装工程电气设备交接试验标准》 GB50150—20062 工程概况及施工范围：2.1工程概况本工程35kV配电装置采用气体绝缘金属封闭开关设备，分二段母线接线，本期共需安装35kV 气体绝缘金属封闭开关柜43面，设备间母线桥两段，设备基础槽钢已预埋。

2.2施工范围35kV 气体绝缘金属封闭开关设备基础安装、设备清理就位，GIS设备在厂家指导下组装、调整及配合调试。

主要包括：43面35kV 气体绝缘金属封闭开关柜安装、设备间隔间的连接、母线桥安装、设备单体调试、设备系统调试、高压试验。

3.施工工艺流程及操作要点3.1工艺流程图3.1 工艺流程图开始3.2.1施工准备3.2.2验收土建混凝土基础3.2.3 设备开箱、吊装3.2.4 设备安装3.2.5 高压耐压试验清理外壳与补漆验收试运行3.2操作要点3.2.1施工准备1 设备安装前应安装现场进行全面清扫、检查，具备设备进场条件。

某66千伏GIS安装施工方案
一、项目背景
某地区为了升级电力设施，提高供电质量，决定进行某66千伏气体绝缘金属封闭开关设备（GIS）的安装工程。

本文将介绍该项目的施工方案。

二、施工准备
1. 地勘与设计
根据工程设计图纸及现场勘察结果，确定GIS设备安装位置、基础要求以及管线走向。

对地质情况进行评估，确保施工安全。

2. 物资准备
准备所需的GIS设备、连接管线、绝缘子、附件材料等。

确保物资齐全，符合质量要求。

3. 人员组织
确定施工队伍，包括项目经理、技术人员、施工工人等。

组织培训，提高工作效率。

三、施工流程
1. 基础施工
根据设计要求，在设备安装位置进行基础开挖、浇筑，确保基础稳固。

2. 设备吊装
选择合适的设备吊装方案，保证设备安全吊装到位。

3. 接地与接线
对设备进行接地处理，并根据接线图纸进行接线，确保电气连接正确。

四、质检验收
1. 施工质检
定期进行施工质量检查，确保施工符合要求。

2. 设备验收
进行GIS设备的绝缘测试、开断试验等，确保设备性能良好。

五、安全管理
1. 安全教育
对施工人员进行安全教育培训，增强安全意识。

2. 安全措施
采取必要的安全措施，如穿戴安全防护用具、设立警戒线等，确保施工过程安全。

六、总结
本文介绍了某66千伏GIS安装的施工方案，通过合理的施工准备、施工流程、质检验收和安全管理，确保了工程的顺利进行和高质量完成。

希望能够为类似工程提供参考价值。

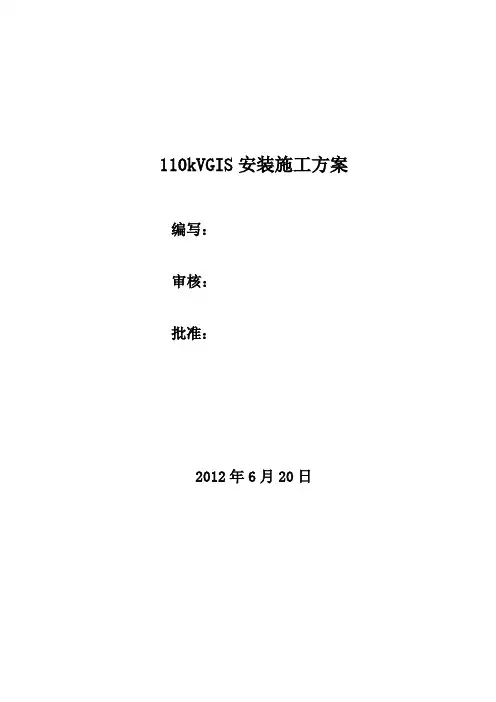

110kVGIS安装施工方案编写：审核：批准：2012年6月20日目录1.概述 (3)2.人员配备 (3)3.施工工机具配置 (3)3.1 起重工具 (3)3.2 安装调试常用工具 (4)4.施工工序 (5)4.1准备工作 (5)4.2设备开箱验收 (6)4.3设备安装 (6)4.4 吸附剂更换安装 (8)4.5 抽真空充SF6气体 (9)4.6 设备内控制回路连接安装 (9)5.技术措施 (9)6.安全措施 (11)7.安全文明施工 (12)8.环境保护 (12)1．概述****110kVGIS设备选用平高高压开关有限公司封闭式SF6气体绝缘组合电器。

型号：ZF10-126G。

包括2路进线，2路主变出线，2段PT，1台母联。

2．人员配备GIS设备施工主要由安装班负责进行安装；二次部分由继保班安装调试、电气试验由电试班调试。

安装调试组织结构图3．施工工机具配置3.1 起重工具1）链条葫芦（3T 、5T 各2）2）尼龙吊绳（若干）3）专用吊索（2付）4）小型龙门吊具（1套）3.2 安装调试常用工具1）线垂2套2）水平仪2把3）卷尺2把4）水准仪2台5）内六角1套6）常用扳手、力矩扳手若干7）无水乙醇、无水丙酮各一箱8）白布10米9）医用手套、鞋套若干10）温度计、湿度计各211）透明塑料布1卷12）吸尘器2台13）烘箱1台14）工作台2只15）回路电阻测试仪1台16）SF6气体回收装置1套17）摇表、万用表各1台18）开关测试仪1台19）工频耐压试验装置1套4.施工工序4.1准备工作4.1.1技术准备1）编制施工方案，施工前按工序标准和施工方案做好施工技术交底，施工人员应掌握交底内容、安装方法及标准。

2）熟悉制造厂出厂技术文件并严格执行；严格按《安规》规定执行，安全施工、文明施工。

4.1.2施工安装前准备1）安装场地的土建工程应全部结束。

所有门窗都能关严，达到防盗、防水要求。

通风工程、照明工程应具备投运条件。

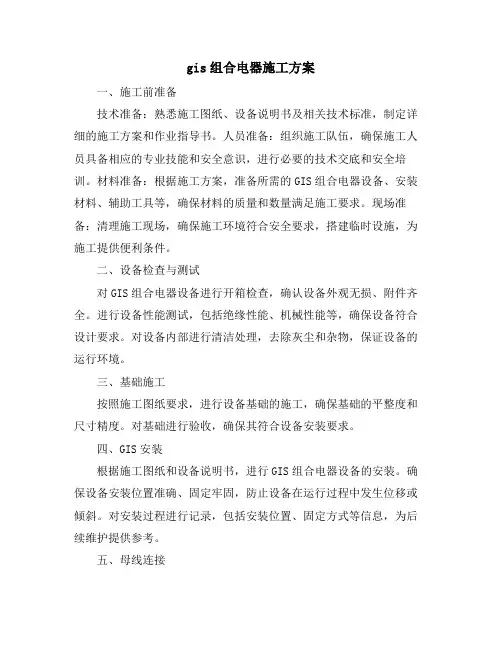

gis组合电器施工方案一、施工前准备技术准备：熟悉施工图纸、设备说明书及相关技术标准，制定详细的施工方案和作业指导书。

人员准备：组织施工队伍，确保施工人员具备相应的专业技能和安全意识，进行必要的技术交底和安全培训。

材料准备：根据施工方案，准备所需的GIS组合电器设备、安装材料、辅助工具等，确保材料的质量和数量满足施工要求。

现场准备：清理施工现场，确保施工环境符合安全要求，搭建临时设施，为施工提供便利条件。

二、设备检查与测试对GIS组合电器设备进行开箱检查，确认设备外观无损、附件齐全。

进行设备性能测试，包括绝缘性能、机械性能等，确保设备符合设计要求。

对设备内部进行清洁处理，去除灰尘和杂物，保证设备的运行环境。

三、基础施工按照施工图纸要求，进行设备基础的施工，确保基础的平整度和尺寸精度。

对基础进行验收，确保其符合设备安装要求。

四、GIS安装根据施工图纸和设备说明书，进行GIS组合电器设备的安装。

确保设备安装位置准确、固定牢固，防止设备在运行过程中发生位移或倾斜。

对安装过程进行记录，包括安装位置、固定方式等信息，为后续维护提供参考。

五、母线连接根据施工图纸和设备说明书，进行母线的连接工作。

确保母线连接正确、紧固可靠，防止因连接不良导致的故障。

对母线连接进行检查和测试，确保其符合设计要求。

六、调试与试验对GIS组合电器设备进行整体调试，包括电气调试和机械调试。

进行必要的试验，如耐压试验、短路试验等，以验证设备的性能和可靠性。

对调试和试验结果进行记录和分析，确保设备正常运行。

七、质量检验对施工过程中的各个环节进行质量检验，包括设备安装质量、母线连接质量等。

对质量检验中发现的问题进行整改和处理，确保施工质量符合要求。

对施工质量进行整体评估，形成质量检验报告。

八、安全措施制定详细的安全施工方案，明确安全施工要求和措施。

对施工人员进行安全教育和培训，提高安全意识和自我防护能力。

设置施工现场安全警示标志和防护措施，确保施工过程中的安全。

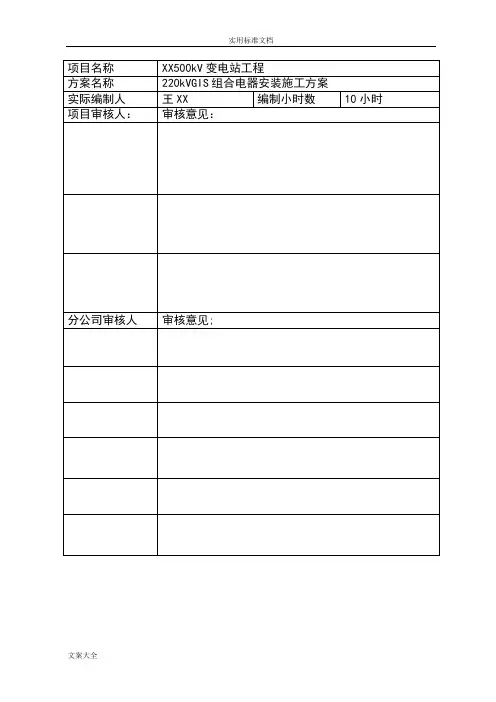

项目名称XX500kV变电站工程方案名称220kVGIS组合电器安装施工方案实际编制人王XX 编制小时数10小时项目审核人：审核意见：分公司审核人审核意见;XX500kV变电站工程220kV 封闭式组合电器及其附属设备安装施工方案XX500kV变电站工程施工项目部2015年10月22日批准：年月日审核：副总工程师：年月日工程技术部：年月日安全监察质量部：年月日变电施工分公司负责人：年月日变电施工分公司工程科：年月日变电施工分公司安监科：年月日项目总工程师：年月日项目质检员：年月日项目安全员：年月日编写：年月日目录一、工程概况及适用范围............................... - 1 -二、施工依据......................................... - 1 -三、施工部署及人员组织............................... - 2 - （一）人员职责分工表............................... - 2 -（二）人员组织机构图............................... - 3 -四、主要设备、工器具................................. - 3 - （一）主要机械设备................................. - 3 -（二）主要工器具................................... - 3 -五、施工作业条件..................................... - 4 - （一）材料、工具及安装前准备....................... - 4 -（二）施工平面布置图............................... - 6 -六、施工进度计划及工期保证措施....................... - 6 - （一）施工进度计划................................. - 6 -（二）工期保证措施................................. - 7 -七、施工程序工艺及技术措施........................... - 8 - （一）施工工艺流程图............................... - 9 -（二）设备到货前的准备工作........................ - 10 -（三）基础验收.................................... - 11 -（四）吊装就位前设备检查.......................... - 11 -（五）避雷器、CVT安装............................. - 11 -（六）GIS设备吊装................................. - 12 -（七）设备卸货后存放、检查........................ - 16 -（八）GIS主体间隔设备及辅机配件的主要对接工艺：... - 17 -（九）对接过程中的注意事项........................ - 28 -（十）更换吸附剂.................................. - 29 -（十一）抽真空、注气.............................. - 31 -（十二）GIS本体二次电缆敷设及接线................. - 33 -（十三）GIS设备接地............................... - 33 -（十四）GIS组合电器的试验......................... - 34 -（十五）电缆排列与二次接线........................ - 35 -八、标准工艺........................................ - 35 -九、质量通病及防治措施.............................. - 46 -十、安全风险分析及预控措施.......................... - 48 - （一）变电站一次设备安装.......................... - 48 -（二）变电站组合电器安装.......................... - 48 -十一、现场文明施工及环境保护措施.................... - 50 - （一）安全防护措施................................ - 50 -（二）个人防护用品................................ - 52 -（三）现场布置.................................... - 52 -（四）环境保护.................................... - 53 -（五）作业行为.................................... - 53 -十二、GIS安装执行强条............................... - 54 - （一）安全强条.................................... - 54 -（二）质量强条.................................... - 56 -附件1 ：XX500kV变电站工程 GIS组合电器安装施工安全动态风险识别、评估及预控措施清册....................... - 62 -一、工程概况本工程220kV配电装置采用户外三相分箱式GIS（母线共箱），由西安西电开关电气有限公司生产，断路器单列布置，架空进、出线，本期及远景均为双母线双分段接线，设母联断路器和分段断路器，装设四组母线设备。

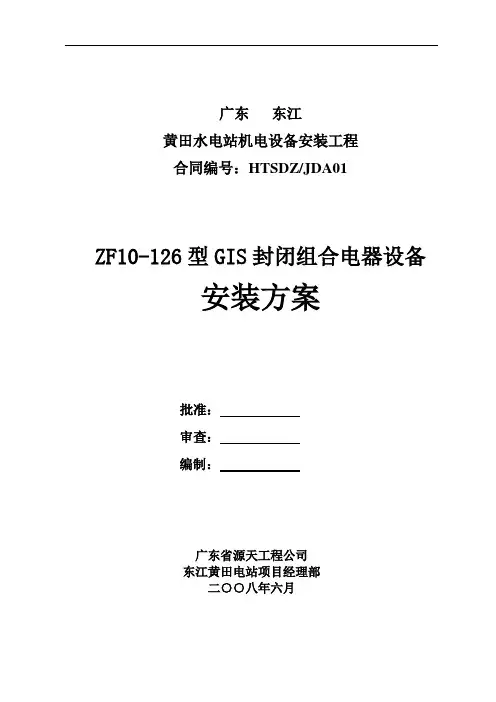

广东东江黄田水电站机电设备安装工程合同编号：HTSDZ/JDA01ZF10-126型GIS封闭组合电器设备安装方案批准：审查：编制：广东省源天工程公司东江黄田电站项目经理部二○○八年六月目录一. 概述 (3)二.施工组织机构 (3)三.主要技术特性 (3)四. 施工前准备工作 (4)（一）、技术准备工作 (4)（二）、工器具、测量仪表的准备工作 (4)（三）、消耗材料的准备工作 (5)（四）、安全交底措施 (5)五.设备安装 (6)（一）、安装流程 (6)（二）、主要设备安装 (7)（三）、GIS元件的组装 (7)（四）、GIS设备抽真空与充SF6气体 (8)（五）、试验 (9)六.环保措施 (9)七.文明施工 (9)一. 概述黄田水电站110KV ZF10-126型GIS组合电器设备布置在副厂房GIS室，设备是由山东泰开高压开关有限公司设计生产，广东省源天工程公司负责安装。

为了确保施工安全及工程质量、进度，依据《电气装置工程高电压电器施工及验收规范GBJ147》编写了《ZF10-126型GIS封闭组合电器设备安装方案》，施工过程中，施工人员严格按照本方案执行。

二.施工组织机构项目总负责：林远航技术顾问：卢钢雄现场协调：雷忠技术负责：何庆安全监督：杨健锋现场施工负责：雷忠试验负责：卓越起重负责：陈厚大其他施工人员：张永宁、宋庆新等6人三.主要技术特性续上表四. 施工前准备工作（一）、技术准备工作1、安装前必须具备的条件全部安装场地的土建工程、装饰工程均已基本施工完毕。

室内桥式吊车已经安装完毕，并具备使用条件。

室外安装GIS设备时，施工场地必须清洁。

设备、材料、施工机具和仪表均已齐备、检验合格。

2、技术资料的准备熟悉GIS制造厂的安装图纸、装箱单、检验单、设备说明书。

熟悉电力设计单位的图纸和说明书。

学习有关规程。

除学习国家现行规程外，还应学习本工程的安装技术措施。

（二）、工器具、测量仪表的准备工作安装GIS设备，除了常用的钳工工具、电工工具、起重工具之外，还要根据GIS 设备安装的特点，配制一些其他工具，如下所述：气体之前，必须对GIS设备抽真空，真空度高达 1、安装GIS设备时，在充入SF61133．3Pa维持若干小时。

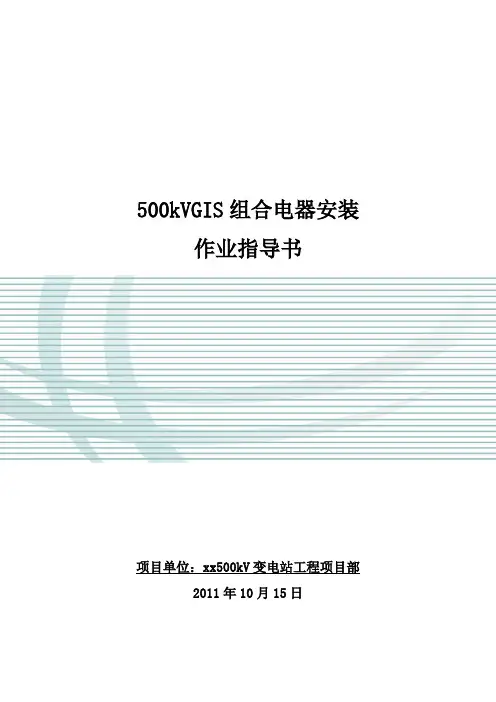

500kVGIS组合电器安装作业指导书项目单位：xx500kV变电站工程项目部2011年10月15日审批页批准：年月日安全审核：年月日技术审核：年月日编制：年月日目录1、适用范围及概述 (1)2、施工依据 (1)3、人员组织 (2)4、主要作业资源 (3)5、施工作业流程 (4)6、施工工艺及要求 (5)7、危险点分析及控制措施 (23)8、安全施工措施 (24)9、环境保护措施 (25)10、安装执行强条 (28)11、标准工艺要求 (31)1、适用范围及概述1.1本方案适用于xx500kV怡明变电站工程500kVGIS安装施工，并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求、标准和安全措施等。

1.2本工程组合电器为河南平高股份有限公司生产的500kVGIS设备，本期工程为一个半断路器接线，断路器一字布置，架空进出线。

本期建设#3主变-昆嵛线一个完整串，栖霞线-备用线、#2主变-备用线2个不完整串，共安装7台断路器。

2、施工依据2.1《电气装置安装工程质量检验及评定规程》（DL/T5161.1～5161.17-2002）2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司输变电工程标准化作业手册—变电工程分册》2.6《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.7《国家电网公司十八项电网重大反事故措施（试行）》（国家电网生技〔2005〕400号）2.8《国家电网公司输变电工程工艺标准库》（基建质量〔2010〕100 号）2.9《国家电网公司输变电工程标准化作业手册—变电工程分册》2.10《电气装置安装工程高压电器施工及验收规范》（GB50147—2010）2.11《工程建设标准强制性条文电力工程部分》（2006版）2.12《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.13《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.14《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.15《电气装置安装工程起重机电气装置施工验收规范》（GB50256-96）2.16《电力系统微机继电保护技术导则》(DL/T 769-2001)2.17《继电保护和安全自动装置技术规程》(GB 14285-93)3、人员组织500kVGIS安装施工由电气班负责，一次队内配备施工人员18人，项目副经理张学凯，项目总工刘林田，技术负责人焦平文，质检负责人彭晋，安全负责人崔青山，施工负责人夏志明。

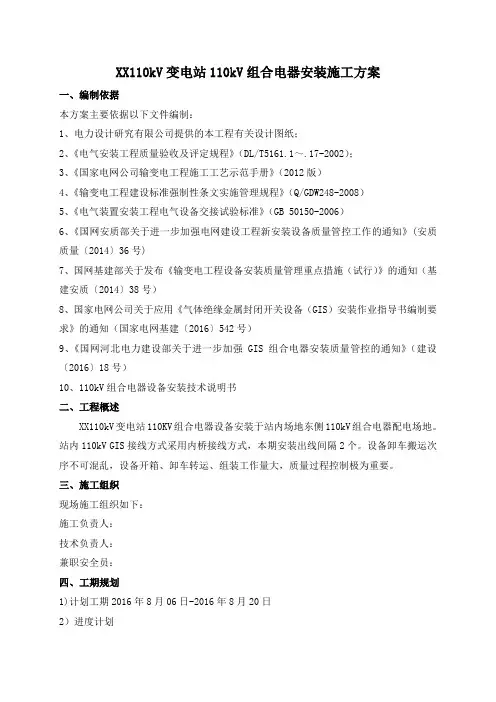

XX110kV变电站110kV组合电器安装施工方案一、编制依据本方案主要依据以下文件编制：1、电力设计研究有限公司提供的本工程有关设计图纸；2、《电气安装工程质量验收及评定规程》（DL/T5161.1～.17-2002）；3、《国家电网公司输变电工程施工工艺示范手册》（2012版）4、《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）5、《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）6、《国网安质部关于进一步加强电网建设工程新安装设备质量管控工作的通知》(安质质量〔2014〕36号)7、国网基建部关于发布《输变电工程设备安装质量管理重点措施（试行）》的通知（基建安质〔2014〕38号）8、国家电网公司关于应用《气体绝缘金属封闭开关设备（GIS）安装作业指导书编制要求》的通知（国家电网基建〔2016〕542号）9、《国网河北电力建设部关于进一步加强GIS组合电器安装质量管控的通知》（建设〔2016〕18号）10、110kV组合电器设备安装技术说明书二、工程概述XX110kV变电站110KV组合电器设备安装于站内场地东侧110kV组合电器配电场地。

站内110kV GIS接线方式采用内桥接线方式，本期安装出线间隔2个。

设备卸车搬运次序不可混乱，设备开箱、卸车转运、组装工作量大，质量过程控制极为重要。

三、施工组织现场施工组织如下：施工负责人：技术负责人：兼职安全员：四、工期规划1)计划工期2016年8月06日-2016年8月20日2）进度计划五、GIS高压组合电器的安装流程组合电器安装流程为：施工准备→对土建基础的尺寸进行检查→在各安装部位基础上划好中心线→组合电器块式与主母线对接→各间隔电气元件的安装→安装气隔单元的密度继电器→安装外壳间的短接排及接地线→SF6气室抽真空→充入SF6气体→控制电缆接线检查→机械操作检查→检漏和SF6气体水份含量测量→回路电阻及交流耐压等试验→完成组合电器安装流程图（见附图）1、施工准备GIS安装是工程关键施工项目，工期紧、任务重；整个设备均采用硬连接，安装技术难度大；对防尘、防潮的要求非常高。

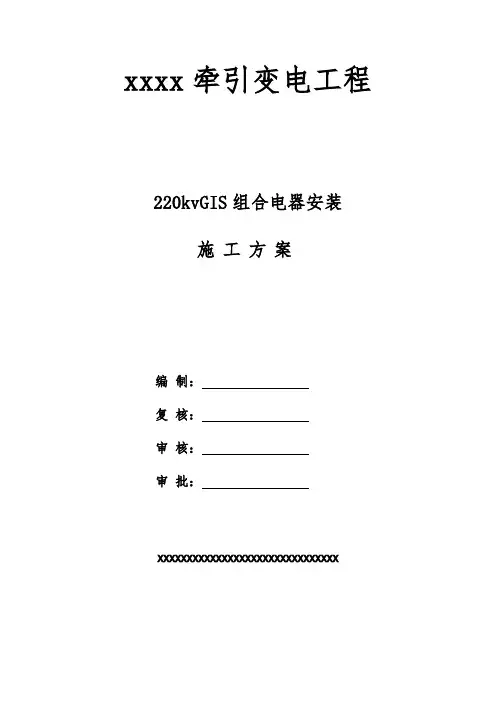

xxxx牵引变电工程220kvGIS组合电器安装施工方案编制：复核：审核：审批：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx目录一、工程概述 (3)1.1 主接线及运行方式： (3)1.2 总平面布置及生产房屋 (3)二、编制依据 (3)三、编制范围 (4)四、施工程序及方法 (4)4.1 现场安装工艺流程图 (4)4.2 安装前确认 (5)4.3 划间隔中心线 (7)4.4 开箱进场、临时就位 (7)4.5 现场运输与临时就位 (8)4.6 预调各间隔基础高度 (9)4.7 首间隔就位 (9)4.8 其他间隔就位与主母线连接 (11)4.9 分支母线联接 (13)4.10 套管联接 (13)4.11 主回路电阻测量 (15)4.12 测量电流互感器极性、变比 (15)4.13 更换吸附剂 (15)4.14 密度继电器安装 (16)4.15 LCP 柜就位 (16)4.16 抽真空处理 (16)4.17 充SF6气体 (17)4.18 机械操作试验 (17)4.19 气室检漏 (17)4.20 微水测量 (17)4.21 接地系统安装 (17)4.22 二次配线 (18)4.23 绝缘电阻测量 (18)4.24 安装电压互感器、避雷器 (18)4.25 产品现场试验 (19)4.26 收尾作业 (21)五、施工组织 (22)六、施工工具及仪表 (22)七、安全注意事项 (23)xxxx牵引变电所GIS组合电器安装施工方案一、工程概述xxxx牵引变电所是xxxx铁路“四电”系统集成及相关工程中牵引供电系统的非常重要组成部份。

xxxx牵引变电所的概况如下：1.1 主接线及运行方式：1、220kV进线侧采用单母线分段接线方式，正常运行时母联断路器处于断开状态，两路220kV电源线路分列运行。

2、牵引变压器按采用三相V/X接线，固定备用方式，并设有备用主变及电源自动投入装置。

正常时由一路电源通过一台牵引变压器向牵引供电系统供电，当该电源线路失压或其牵引变压器故障时，另一电源及另一牵引变压器自动投入，使牵引供电系统迅速恢复供电。

电气设备安装(GIS)施工方案1.工程概况临江330kV变电站主变压器规模为3×36MVA,其中电压等级为330/110/35kV的变压器2台,330/220/35kV的变压器1台,全部为常州东芝生产｡330kV配电装置主接线形式为双母线接线方式,本期出线3回,武都一､二线､苗家坝线,电气设备为新东北高压电气股份有限公司生产的330kV气体绝缘金属封闭式组合电器(330kV(GIS)电气设备)｡220kV配电装置主接线方式为线变组接线,本期出现1回,早阳线,电气设备为平顶山高压电气股份有限公司生产的220kV气体绝缘金属封闭式组合电器(220kV(GIS)电气设备)｡110kV配电装置主接线方式为双母双分段接线方式,本期出线四回,玉磊一､二线,石坊一､二线,电气设备为西安西电高压电气股份有限公司生产的110kV气体绝缘金属封闭式组合电器(220kV(GIS)电气设备)｡2.编制依据2.1《国家电网公司输变电工程施工工艺示范》基建质量(2009)290号2.2《国家电网公司输变电工程质量通病防治要求及技术措施》基建质量(2010)19号2.3《国家电网公司输变电工程典型施工方法》基建质量(2011)78号2.4《国家电网公司输变电工程工艺标准库》基建质量(2010)100号2.5《输变电工程建设标准强制性条文》Q/GDW248-20082.6《国家电网公司输变电工程施工现场安全通病防治要求》基建安全(2010)270号2.7《电力建设安全工作规程》DL5009.3-19972.8 《电气装置安装工程质量检验及评定规》DL/T5161.1-5161.17-2002 2.9《电气装置安装工程高压电器施工及验收规范》GB 50147-2010 2.10电气装置安装工程电气设备交接试验标准 GB 50150-20062.11新东北高压电气股份有限公司《330kV GIS安装指导说明》2.12平顶山高压电气股份有限公司《220kV GIS安装指导说明》2.13西安高压电气股份有限公司《110kV GIS安装指导说明》3.GIS设备安装人员组织及岗位职责3.1 GIS设备安装总指挥:李作为负责GIS设备安装的全面工作,做好GIS设备安装的组织工作,做好与建设管理单位､监理单位､厂方单位的协调统一工作,确保(GIS)设备的安装工作｡3.2 GIS设备安装技术负责人:李作为(兼)负责GIS设备安装的技术工作,协助厂方现场技术人员解决在GIS 设备安装中出现的技术问题｡3.3 GIS设备安装安全负责人:王朝军负责GIS设备安装工作的安全措施落实,指导GIS设备安装的安全措施工作,做好GIS设备安装的安全监督､监护工作｡3.4 GIS设备厂方现场技术指导:负责GIS设备安装的技术指导工作,解决在GIS设备中出现的各类技术问题｡严把安装程序,严把安装质量,确保GIS设备安装､调试工作一次完成｡3.5 GIS设备安装负责人:刘晓祥负责GIS设备安装工作,做好GIS设备安装的工作进度安排,做好施工人员工作分配,在厂家技术指导人员的指导下进行安装工作,保证安装程序､工程质量,不得擅自进行安装工作｡3.6 GIS设备安装起重汽车吊车司机:柴世金施工前要严格检查起重机械的各项机械性能,确保施工中的安全运行､正常使用｡施工中听从工作负责人的工作调动和安排,在设备起吊过程中听从专人指挥,严禁自行起吊､擅自离开工作岗位｡3.7 GIS设备安装吊车指挥:刘华东应在吊装前与吊车司机进行沟通,指挥手势与指挥信号应统一,指挥信号应清晰､准确｡3.8GIS设备安装工作成员:王强何祖银付志林文海军彭新文明清周锦灿王安路彭本喜付志云唐登平吴亮柏瑞平黄自宽听从工作负责人的工作按排,听从指挥,严禁在无厂方技术指导人员或工作负责人的工作安排下私自开启其它设备｡施工中尊重厂方技术指导人员和各作业施工程序,做好各自安全工作｡4. GIS设备安装4.1 准备工作4.1.1 施工单位机械准备4.1.2 施工单位工器具准备4.1.3 施工单位试验仪器准备4.1.4 GIS厂家提供专用安装工具4.1.5辅消材料4.2 GIS基础检查测试4.2.1 GIS基础经相关单位验收,转交电气安装工程｡4.2.2 GIS基础按设计图纸规定及厂方GIS说明书(现场装配作业指导书)确认现场安装条件在GIS基础上,划好各间隔的中心线,每间隔各项断路器､隔离开关中心线｡确保与基础垂直,确定设备就位位置｡4.2.3 测量每项断路器､隔离开关基础地面水平,每间隔基础预埋件水平最高和最低差≤2mm,所有尺寸最大允许偏差±3mm｡4.2.4 利用经纬仪测量钢架基座水平,利用卷尺测量钢架基座位置,确认接地线的位置､长度,检查水泥地面应低于钢架基座｡4.3GIS设备接收､保管､开箱｡4.3.1GIS主设备断路器､母线筒,按设计要求及厂方的编号按顺序逐一进场,利用65T吊车吊至断路器和隔离开关基础上｡4.3.2GIS母线筒等附件设备,应按间隔就近放置｡(由厂方技术指导人员进场指导)4.3.3GIS设备到场后,应进行外观检查,包装无破损､无被撬砸痕迹｡4.3.4GIS设备到场后,应按厂方到货清单进行清点｡(现场清点需厂方技术指导人员在场)4.3.5进行GIS附件设备开箱,应按现场装配原则进行开箱,开箱需施工单位､监理单位､建设主管单位､生产厂方共同开箱｡4.3.6开箱检查清点工作,按箱内装箱清单进行清点｡对厂方装箱时有凹凸不平,附件产品变形,施工单位将以工程联系单及设备缺陷通知单格式上报监理公司,由监理公司或厂方在场开箱检查人员向厂方通知,尽快对缺漏附件(产品)进行补齐,对有设备缺陷附件(产品)予以更换｡4.4GIS设备断路器(CB)与隔离开关(DS)对接｡4.4.1断路器(CB)安装与调整4.4.1.1将需安装间隔的断路器吊至基础上调整,使断路器与基础中心线重合,利用吊锤以电流互感器法兰孔为基准｡检查各相断路器中心与基础A､B､C相中心线相差距离,若不在中心线,进行调整使之重合｡4.4.1.2利用经纬仪以电流互感器法兰孔为基准,检查各相断路器水平,若不水平,可进行垫片调整,使断路器水平处于同一水平面上(误差±1mm)4.4.1.3利用钢卷尺以电流互感器法兰孔为基准检查各相断路器位置,调整到同侧钢架基座中心距离相等｡4.4.1.4安装间隔断路器均符合上述要求,可将断路器支腿,垫铁基座临时焊接｡4.4.2隔离开关(DS)安装与调整4.4.2.1将需要安装间隔的隔离开关吊至移动平台,到达与断路器200mm处停止｡4.4.2.2利用线锤以绝缘盆孔为基准,检查各相隔离开关中心与基础A､B､C相中心线,调整使之重合｡4.4.2.3利用经纬仪以绝缘盆为基准,检查各项隔离开关的水平,调整所有开关在同一水平面上｡4.4.2.4利用钢卷尺以绝缘盆端面为基准,检查各相隔离开关位置,调整使绝缘盆端面到隔离开关钢架基座中心线的距离相同｡4.4.3断路器(CB)与隔离开关(DS)对接4.4.3.1排放(CB)､电流互感器中运输用的高纯氮气,排放(DS)运输中的高纯氮气｡4.4.3.2拆除(CB)手孔盖板,拆除(CB)､电流互感器单元中波纹管的盖板,施工人员穿专用服进入罐体内检查(CB)灭弧室内部有无异常,清理罐体内部,检查清理后加防尘罩｡4.4.3.3拆除(DS)手孔盖板,施工人员穿专用服进入(DS)内部,检查内部有无异常｡清理(DS)内部后加防尘罩｡4.4.3.4用丙酮清理(DS)外露绝缘盆,清理‘O’型密封圈加装防尘罩｡4.4.3.5清理导体,使用百洁布､杜邦纸､酒精对导体表面的磕碰､划伤进行清理｡4.4.3.6利用导体小车把导电杆一端插入(CB)侧导体接头中支撑导体｡4.4.3.7利用移动平台对(DS)进行微调,使导体缓慢插入(DS)导体接头中后,取出导体支撑｡4.4.3.8连接隔离开关与波纹管､法兰,导体要涂VP980法兰面清理装O型圈｡4.4.3.9(DS)与法兰连接时在定位180°方向安装导向销进行连接｡4.4.3.10对角装入2个螺钉,紧固成90°方向,再装两个螺钉紧固,拆掉导向销将其它螺钉均匀坚固到力矩值｡4.4.3.11(DS)与法兰连接不能配合,可松开波纹管法兰螺栓,调整波纹管,轴向调整范围在±10mm内,径向调整范围在±5mm内,可使法兰面连接｡4.4.3.12(CB)与(DS)对接完成后,将(DS)支腿与钢架基础临时焊接｡4.5 母线与(DS)对接4.5.1 排放串内母线运输用高纯氮气｡4.5.2 安装防尘帐篷,篷内干净整洁,严禁非工作人员入内｡4.5.3 拆下母线保护盖板和吸附剂盖板,清理罐体内部､法兰面､绝缘盆｡4.5.4 依次连接串内母线部分(导体涂VP980清洗法兰,装‘O’型密封法兰)｡4.5.5使用百洁布､杜邦纸､酒精清理导体｡4.5.6清洗罐体内部法兰面,用丙酮清理母线筒绝缘盆,加装防尘罩｡4.5.7用导体小车把导体一端插入母线侧导体接头中,支撑导体｡4.5.8拆下(DS)绝缘盆保护盖,利用丙酮(DS)外露绝缘盆后装防尘罩｡4.5.9利用吊车将母线筒吊至距(DS)200mm时拆除防尘罩,移动母线筒,将导体插入(DS)取出支撑｡4.5.10串内母线与(DS)法兰连接程序按(CB)与(DS)法兰连接｡4.5.11串内母线筒的位置固定与(CB)､(DS)固定方法一样,待全部尺寸核查后满足要求,将母线支架与钢架基础临时焊接｡4.6分支母线与(DS)对接｡4.6.1分支母线与(DS)对接,基本上与串内母线与(DS)对接程序一致｡4.6.2分支母线与(DS)法兰面连接程序与串内母线与(DS)对接相同｡4.6.3分支母线筒的位置固定与串内母线一致,将全部核查尺寸,满足要求时,将分支母线筒固定｡4.7GIS设备套管连接4.7.1安装防尘帐篷,拆除壳体盖板,手孔盖板｡施工人员进入罐体, 检查､清理内部导体绝缘盆,后加装防尘罩｡4.7.2利用丙酮清理绝缘盆“O”型圈,套防尘罩｡4.7.3利用酒精､百洁布､杜邦纸对导体进行清理｡4.7.4利用导体小车将导电杆一端插入分支母线侧导体接头中,支撑导体｡4.7.5将罐体吊起到连接口200mm地点拆除防尘罩｡4.7.6连接法兰面程序与(GIS)对接方法一致｡4.7.7罐体就位程序与(GIS)其它固定方法一致,待尺寸核实满足要求,将罐体支架与钢架基础临时焊接｡4.7.8拆除套管包装保护盖板,清理导体､瓷套法兰｡4.7.9利用厂方瓷套起吊专用吊具起吊｡使瓷套处于垂直位置,缓慢将导体插入接头中｡5.GIS设备抽真空5.1 抽真空5.1.1 连接从真空泵到设备气体入口的高压气管｡所用的气管和真空泵应当与被抽设备的容积相适应｡5.1.1检查确认真空泵旋转方向正确｡然后,开动真空泵｡5.1.2抽真空到133Pa后,继续抽30min以上｡5.1.3如真空泵停止运转,应当立即关闭真空泵上的阀门,检查并确定油是否逆向流动｡5.2真空检漏5.2.1抽真空后,立即关闭气体入口阀门并测量气室起始压力｡5.2.2进行真空泄漏试验｡要求在4h以上起始和最终的压力差不超过133Pa｡5.2.3如果压力升高大于133Pa,则需要再抽真空到133Pa,然后继续抽真空30min,重复进行真空泄漏试验,以确定是否存在泄漏或是否有潮气吸入｡6.GIS SF6气体补充6.1用扳手卸掉气瓶上的盲盖和补气室进气口或自封接头保护帽｡6.2从气瓶中放出一定量的SF6气体吹出气管和调节器内部的空气｡6.3拧紧接头,保证气管可靠连通｡6.4打开气瓶阀门､调节器的阀门和进气口的截止阀｡6.5使气室内气压升至额定气压｡但一般不要超过额定值0.02Mpa｡6.6气室补气后,要盖紧气瓶盲盖和自封接头保护帽,以防泄漏｡7.GIS设备吸附剂更换7.1吸附剂不能在雨中或湿度大于80%时更换｡7.2吸附剂从密封装置取出到装入产品的时间不要超过15分钟｡7.3从设备上取下带有吸附剂的盖板｡7.4卸下盖上的吸附剂盒,更换盒中的吸附剂,用板盖住盒后,装上锁紧夹用螺栓把盒固定在盖上,用吸尘器清理锁紧夹｡7.5清理外壳法兰和盖的密封面｡7.6涂密封胶,安装O形圈｡7.7装配盖板｡8.GIS设备螺栓紧固力矩值9. 文明施工9.1 GIS设备施工作业应干净整洁｡9.2 GIS设备进场按设计图的顺序入场,主设备在条件允许的情况尽量一次到位｡其余配件箱,应放置整齐,要考虑二次搬运就近处放置｡9.3 GIS安装时,不得有尘土,要与建筑工程沟通,建筑工程远离作业现场施工｡9.4 GIS作业区应干净整洁,作业区内应设垃圾回收装置,消耗材料及安装过程替换的废物应及时装入垃圾回收箱｡9.5 GIS作业区内,严禁吸烟,并悬挂安全警示牌“严禁烟火”,配备消防器材｡9.6 悬挂“非工作人员,禁止入内”警示牌｡9.7 工作人员的衣物要勤洗勤换,进入作业区必须穿鞋套,戴干净手套｡9.8 各设备的支腿与埋件焊接要进行防锈､防潮处理｡9.9 尊重和服从厂方技术指导｡10. GIS安装安全注意事项10.1 GIS安装,作业人员必须按“GIS安装施工方案”,并在厂方技术人员的指下进行安装工作｡10.2 进行GIS设备安装的起重机械,在进行工作前必须进行车辆检查,保证起重机械安全操作,安全运行｡10.3 起重机械司机要专人指挥,指挥信号要清晰准确｡10.4 起重机械司机服从工作负责人的安排,服从专人指挥,不得擅自操作,在被吊物起吊中,不得离开工作岗位｡10.5 GIS安装的工作人员必须听从工作人员负责人及厂方技术指导人员的工作安排,不得擅自离开进行其它工作｡10.6 GIS安装使用的起重机械与吊具在使用前,严格检查,起吊前检查U型环是否真正锁死,要防止设备损害,人为伤害发生｡10.7 进行设备开箱,利用起钉器或撬棍时要稳,禁止开箱使用手锤乱砸(特别是带有瓷件的箱体)｡10.8 GIS安装的安装人员,严禁在施工作业区吸烟｡10.9 进入罐体的施工人员,必须穿专供衣裤(待运输氮气放净后) 方可进入罐体,设专人监督｡已使用的工器具必须进行登记,严禁遗漏在罐体内｡10.10 进行支线母线连接时,作业人员必须正确佩戴安全带,使用的工器具使用白布带,栓在手腕上｡10.11 进行瓷件安装其吊点应按厂方规定的吊点进行绑扎,利用厂方起吊专用工器具进行起吊,严禁做为瓷件受力点｡10.12 各起重设备在确认安装固定后方可摘钩｡10.13 使用麦式真空计时须缓慢转动,避免使水银吸入(GIS)气室｡10.14 使用力矩板手要按厂方规定的力矩值使用｡10.15 (GIS)施工区域内的电缆沟及预留孔洞必须进行封堵｡10.16 使用各种起重机械在作业过程中要有专人监护,防止起重机械的旋转臂触及已安装的设备｡11.成品保护11.1 GIS设备安装施工人员,必须进行建筑工程已安装或正在安装的成品保护｡11.2 进行(GIS)设备吊装尽是使用揉性尼龙吊套以保证设备的完好性,对使用钢丝绳进行设备安装其腕力点之处必须有防护措施,将受力点部位用软质物品进行保护｡11.3 利用各类梯子进行设备安装或调整,使用的梯子必须采用软包装进行包扎,防止划伤设备表面｡12.GIS设备安装工艺流程图(见下页)。

GIS高压组合电器的安装及调整方案1 目的为规范GIS高压组合电器的安装与调整，指导工程施工，特编制本方案。

2，适用范围本方案适用于象鼻110千伏变电站采用的GIS高压组合电器安装及调整。

3 作业任务3.1 开箱检查3.2 吊装，就位3.3 组装3.4 安装调整3.5 气室抽真空，充SF6气体3.6 气室检漏3.7 验收交工4 作业准备和作业条件4.1 作业准备4.1.1 人员配备a)在安装GIS高压组合电器时必须对人员进行短期的培训。

b)作业人员必须熟悉一次主接线方式，了解该设备在图纸中的位置和设备数量;c)明确自已在该项作业中的任务、分工及责任。

4.1.2 人员分工:a) 工作负责人1名;b) 技工5名;c) 电焊工1名;d) 吊车驾驶员兼操作人1名。

4.1.3 机具配备(见表1)表1高压组合电器安装机具配备表4.1.4 动力配备:电源、氧气、乙炔、水等4.2 作业条件4.2.1设备材料进货要求:a)检查设备的型号、规格、容量、数量是否符合设计要求，并有产品合格证、说明书、出厂检验报告;外观无损伤。

b)设备在运到安装位置时，不能堵塞吊车通道，保证吊车通行及正常作业;c)拆箱后的备品、备件及材料，不能存放在有腐蚀的地方保管，并要在安全的库房妥善保管;一定要在施工前检查加工的铁构件，应符合质量标准，所使用的材料都应有产品验收合格证。

4.2.2土建交付的要求：a)电气安装要和土建施工密切配合，土建预埋件应能满足GIS高压组合电气及操动机构安装要求;b)对土建工程的验收，必须符合组合电气设计要求的尺寸;并进行复查;c)GIS高压组合电器的支架横向、纵向、中心线的测量，横向纵向高低差的测量，均应符合要求;4.2.3 对上道工序的要求;a)待安装的GIS高压组合电器，必须运到安装位置;b)土建工程验收合格后，交叉作业时应进行复查预留尺寸和预埋件，使其符合电气安装要求;C)土建工程验收结束后，场地必须清洁卫生，并文明交工;d)施工机械、材料、施工图纸全部到位。

设备安装施工方案编制单位：编制：审核：审批：编制日期：年月日目录编制依据及引用标准《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（）《电气装置安装工程母线装置施工及验收规范》（）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（）《电气装置安装工程高压电器施工及验收规范》（）设计单位相关图纸《国家电网公司十八项电网重大反事故措施》（版）；交流金属封闭开关设备和控制设备（）《电气装置安装工程质量检验及评定规程》（）《电气装安装工程电缆线路施工及验收规范》—《电气装置安装工程接地装置施工及验收规范》—《电气装置安装工程电气设备交接试验标准》—工程概况及施工范围：工程概况本工程配电装置采用气体绝缘金属封闭开关设备，分二段母线接线，本期共需安装气体绝缘金属封闭开关柜面，设备间母线桥两段，设备基础槽钢已预埋。

施工范围气体绝缘金属封闭开关设备基础安装、设备清理就位，设备在厂家指导下组装、调整及配合调试。

主要包括：面气体绝缘金属封闭开关柜安装、设备间隔间的连接、母线桥安装、设备单体调试、设备系统调试、高压试验。

.施工工艺流程及操作要点工艺流程图工艺流程图开始施工准备验收土建混凝土基础尺寸设备开箱、吊装设备安装高压耐压试验清理外壳与补漆验收试运行操作要点施工准备设备安装前应安装现场进行全面清扫、检查，具备设备进场条件。

基础埋件应预埋并通过验收，重复检查预埋件的相对位置尺寸、水平高差、牢固程度及接地线引出位置等是否符合设计和制造厂的技术要求。

埋件包括：）预埋铁板埋件完成；）电缆管线埋件完成；）暗敷接地网扁铁埋件完成。

按基础设计图以及制造厂技术要求，测量出各间隔断路器、母线、控制柜等的控制中心线及受力点、并在地面上（或墙面）对其位置进行标识，再校核高程准确。

此项工作结束后，对安装场地进行全面清扫，使安装现场环境符合要求。

位置标识内容主要包括：）先在地面确定母联断路器基础所在位置，再确定另两台断路器位置；）确定出线母线位置；）确定基础钢架安装位置，使之与图纸一致。

SF6封闭式组合电器（GIS）施工方案1 依据标准及技术文件1.1 《电气装置安装工程高压电器施工及验收规范》GBJ147-90。

1.2 《电气装置安装工程电气设备交接试验标准》GBJ15050-91。

1.3《电气装置安装工程质量检验及评定规程》DL/T 5161.17-20021.4 《SF6电气设备中气体管理和检测导则》GB 8905－19961.5 《电力建设安全工作规程》（变电所部分）DL5009—3—1997。

1.6国家电力公司《电力建设安全健康与环境管理工作规定》。

1.7 设计蓝图。

1.8 供方产品说明书。

2 项目实施策划2.1 项目实施前应确认2.1.1 与该项目相关联的紧前工序已完成，并经中间验收合格及得到监理工程师放行。

2.1.2 确认项目范围（台数、位置）。

2.1.3 确认供方提供产品的技术参数、结构、性能、特点的符合性。

2.1.4 确认供方提供产品完整性（本体、附件、备品、气体）。

2.1.5 根据具体工程的GIS设备确定安装方案。

2.1.6 确定项目实施日期、进度控制计划（横道图）。

见附表12.1.7 确认顾客及相关方其它要求。

3 项目实施资源配置3.1 人力资源3.1.1 确定作业组织单位、人员职责。

3.1.2 过程操作应由经过培训、持证的中级以上技术工人担任，其工作负责人应由技术人员或高级技术工人担任。

3.1.3 操作人员数量配置应保证该项目有效实施。

3.2 技术资源3.2.1 过程应获得表述产品特性的信息（产品说明书、施工图纸）。

1003.2.2 项目质量计划（施工组织设计、作业方案）。

3.2.3 作业指导书3.2.4 作业技术交底a) 项目总交底应在项目实施前3天进行；b) 子过程交底应在实施前1天进行；c) 技术交底应具有实施证据。

见附表2。

3.2.5 安全措施3.2.5.1 进入现场作业区的人员必须正确佩带安全帽，正确使用个人劳动防护用品。

3.2.5.2 对参加项目施工的作业人员，在作业前必须进行安全技术交底。

附件：500kV变电站HGIS（GIS）安装方案1 总则HGIS（GIS)组合设备由断路器、隔离开关、接地（快速）开关、互感器、避雷器、母线(单相或三相)、连接管或其它过渡元件（电缆接线盒、出线套管、与变压器的连接结构）等多种高压电器组合而成的成套装置，它的基本结构是以金属筒为外壳，将上述高压电器和绝缘件封闭在金属筒内部并充入一定压力的SF6气体作为绝缘和灭弧介质.根据电气主接线的要求，可以选用上述电器通过适当的连接方式以组成所需的HGIS(GIS）。

HGIS（GIS)有单相筒式和三相共筒式两种。

1。

1 编制目的为正确对HGIS(GIS）的现场组装、安装时采用必要的措施及正确的安装方法，特编制本文件。

1。

2 适用范围本文件适用于110-—500kV变电站， HGIS(GIS)的现场组装及安装.1。

3 编制依据1。

3。

1国颁《电气装置安装工程电气设备交接试验标准》（GB50150-91）1.3。

2《电气装置安装工程质量检验及评定规程》(DL/T 5161。

1-5161。

17—2002)1。

3.3制造厂规定的现场安装规定、试验项目和标准。

1.3。

4合同规定的试验项目及标准。

2 进行安装应具备的条件2.1主要设备或相关附件已经开箱检查，应完好无损，到货设备与技术合同要求相符.2。

2除了备齐各种常用的安装工器具之外，还要有制造厂提供专用工具2.3能满足试验的要求。

2。

4现场的环境卫生、安全及消防措施已具备施工作业条件。

3 安装流程HGIS（GIS)安装流程图4安装项目、方法和标准4。

1 安装前的准备4.1。

1技术准备（1）熟悉制造厂提供的技术资料;（2）熟悉施工设计图纸;（3）编制施工作业指导书；（4）组织施工人员学习、掌握各种工艺、材料、专用工具、机具、仪器的使用方法。

（5）邀请厂方HGIS（GIS）指导人员进行开工前的交底、答疑。

4。

1。

2施工机具准备安装HGIS（GIS）前，除了备齐各种常用的安装施工机具之外，还要有制造厂提供专用工具（合同谈判时应向厂家提出).4.1.3 SF6气体和N2的准备和检验●进口的HGIS（GIS）设备一般采用进口的SF6气体，N2气体可使用当地的，但其纯度不应低于99.99％.气体必须在施工前准备好,环境湿度也不宜大于80%。

*** 工程组合电器安装施工方案**** 公司****年**月*** 工程组合电器安装施工方案批准：年月日(企业技术分管领导)审核：年月日(企业安全管理部门)年月日(企业质量管理部门)年月日(企业技术管理部门)编写：年月日(项目总工)目录1 编制说明 (1)1.1 编制依据 (1)1.2 适用范围 (1)2 工程概况 (2)2.1 工程量 (2)2.2 设备主要参数 (2)3 施工准备 (2)3.1 施工技术准备 (2)3.2 施工人员准备 (3)3.3 施工场地准备 (3)3.4 施工机械、工器具、材料准备 (4)3.5 运输、保管 (5)3.6 安装前准备 (5)4 施工流程及操作要点 (7)4.1 施工流程图 (7)4.2 施工步骤、办法及标准 (8)4.3 附属设备安装 ................................ 错误！未定义书签。
