GIS高压组合电器安装及调整施工方案(1)

目录第一章工程概况及特点 (2)一、适用范围 (2)二、目的 (2)三、引用文件、资料 (2)四、定义、术语 (2)五、工程概述 (2)1. 概况 (2)2. 主要内容 (2)3. 工程量及日期 (3)第二章施工组织结构 (4)第三章施工准备 (5)一、技术准备 (5)1. 制定安装程序和施工方案 (5)2. 向施工人员进行技术交底 (5)3. 熟悉施工图 (5)4. 学习说明书及规程规范 (5)5. 准备施工管理资料 (5)二、施工场地的准备 (5)三、施工机械设备和主要材料的准备 (5)1. 机械设备准备 (5)2. 材料准备 (6)四、施工人员准备 (6)五、运输与起吊要求 (6)六、安装前的检查验收 (6)1. 封闭式组合电器运到现场的检查要求： (6)2. 封闭式组合电器运到现场的保管要求： (7)3. 封闭式组合电器元件装配前的检查： (7)第四章施工流程及安装 (8)一、施工应具备的条件 (8)二、施工主要工序流程 (9)三、基础测量、划线 (11)四、断路器就位 (11)五、元件的组装 (11)六、隔离开关与接地开关操作机构的检查 (12)七、套管安装 (13)八、设备接地及基础紧固 (13)九、更换吸附剂、抽真空 (13)十、充SF6气体 (14)十一、互感器、避雷器安装 (14)十二、与外设备连接 (14)十三、补漆与标识 (14)第五章施工质量与安全环境控制要点 (15)一、施工质量控制要点 (15)二、施工安全环境控制要点 (15)第一章工程概况及特点一、适用范围本施工方案适用于湛江电厂一期220KV升压站综合改造工程GIS设备安装施工作业。

二、目的为保证GIS设备的施工安装质量，促进安装技术的进步，确保设备安全运行，望通过本施工方案的指导，能使各工序施工得以按施工规范执行，使其施工质量达到验评标准。

三、引用文件、资料1. 一期220KV升压站综合改造项目建设安装工程投标文件2. 一期220kV升压站综合改造项目建筑安装工程施工技术协议书3. 一期220KV升压站综合改造工程山西省电力勘测设计院图纸4.《GBJ 147-90 电气装置安装工程高压电器施工及验收规范》5.《GB 50303-2002 建筑电气工程施工质量验收规范》6.《湛江电力有限公司承包商管理手册》四、定义、术语本施工方案中的定义、术语，均引用上述文件、资料中的定义、术语。

110KV GIS组合电器安装作业指导书110KV GIS组合电器安装作业指导书一、引言本作业指导书旨在为110KV GIS（气体绝缘开关设备）组合电器的安装提供详细指导，确保安装过程顺利进行，并保证设备的正常运行和安全性。

本指导书适用于110KV GIS组合电器的安装作业。

二、安装前准备1. 安全措施在进行安装作业之前，必须确保所有参与人员已经接受相关安全培训，并严格遵守安全操作规程。

所有安装人员必须佩戴个人防护装备，如安全帽、安全鞋、防护手套等。

2. 工具和设备准备准备好所需的工具和设备，包括但不限于螺丝刀、扳手、电缆夹具、测量仪器等。

确保这些工具和设备处于良好状态，并经过检查和校准。

3. 施工图纸和技术文件准备好110KV GIS组合电器的施工图纸和相关技术文件，包括设备的布置图、接线图、设备参数等。

施工图纸和技术文件应由专业人员编制，并经过审核和批准。

4. 施工场地准备确保施工场地符合安装要求，包括地基平整、通风良好、无积水等。

清理施工场地，确保没有杂物和障碍物影响安装作业。

三、安装步骤1. 基础安装根据施工图纸和技术文件的要求，进行基础的安装工作。

首先，测量和标记基础的位置和尺寸。

然后进行基础的挖掘和浇筑工作，确保基础的稳固性和平整性。

2. 设备安装根据施工图纸和技术文件的要求，进行设备的安装工作。

首先，将设备运送到施工现场，并进行检查，确保设备完好无损。

然后，根据设备的布置图，将设备安装到基础上，并进行固定和连接。

3. 接线和调试根据施工图纸和技术文件的要求，进行设备的接线和调试工作。

首先，根据接线图进行设备的接线工作，确保接线正确无误。

然后，进行设备的调试工作，包括电气参数的调整和测试，确保设备的正常运行。

4. 安全检查和验收在安装完成后，进行安全检查和验收工作。

首先，对设备进行全面的安全检查，包括设备的外观、接线、绝缘等方面。

然后，进行设备的功能测试和性能测试，确保设备满足相关标准和要求。

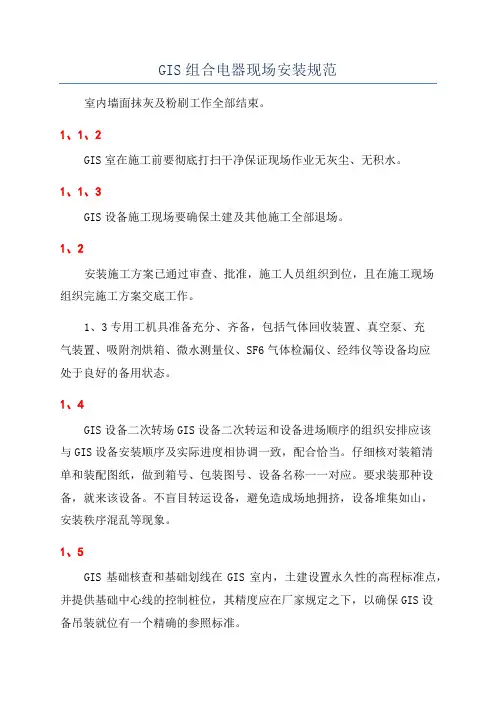

GIS组合电器现场安装规范室内墙面抹灰及粉刷工作全部结束。

1、1、2GIS室在施工前要彻底打扫干净保证现场作业无灰尘、无积水。

1、1、3GIS设备施工现场要确保土建及其他施工全部退场。

1、2安装施工方案已通过审查、批准，施工人员组织到位，且在施工现场组织完施工方案交底工作。

1、3专用工机具准备充分、齐备，包括气体回收装置、真空泵、充气装置、吸附剂烘箱、微水测量仪、SF6气体检漏仪、经纬仪等设备均应处于良好的备用状态。

1、4GIS设备二次转场GIS设备二次转运和设备进场顺序的组织安排应该与GIS设备安装顺序及实际进度相协调一致，配合恰当。

仔细核对装箱清单和装配图纸，做到箱号、包装图号、设备名称一一对应。

要求装那种设备，就来该设备。

不盲目转运设备，避免造成场地拥挤，设备堆集如山，安装秩序混乱等现象。

1、5GIS基础核查和基础划线在GIS室内，土建设置永久性的高程标准点，并提供基础中心线的控制桩位，其精度应在厂家规定之下，以确保GIS设备吊装就位有一个精确的参照标准。

1、5、1基础核查GIS基础采用预埋槽钢，要求基础预埋件高程误差为：每间隔基础预埋件水平最高和最低差不超过2mm，所有尺寸最大允许偏差为±3mm；条形基础不均匀沉降≤5mm；如果预埋槽钢沉降严重变形厉害，则必须对预埋槽钢进行处理，把变形控制在误差范围内。

1、5、2基础划线基础划线采用经纬仪和钢卷尺等测量工具进行。

按照GIS平面布置图和GIS基础图中注明的尺寸，将断路器中心线，主母线中心线及各个间隔中心线单独绘制出来。

测量始终应采用同一把钢卷尺进行。

1、6GIS设备通常是在充有约0。

5Kpa、cm2(即0。

05Mpa或0。

5bar)SF6气体,或者是在大气条件下带吸附剂运输和储存。

当运输条件和装卸允许整体运输时，设备均采用整体充0。

5Kpa、cm2的SF6气体运输。

所以在开箱检查时，要记录好各密封单元气室的充气压力值，以便查验设备是否存在泄漏。

110KV GIS组合电器安装作业指导书要点110KV GIS组合电器安装作业指导书要点一、引言本文档旨在提供110KV GIS组合电器安装作业的详细指导，以确保安装过程顺利进行并符合相关标准和要求。

本指导书包括安装前准备工作、安装步骤、安装注意事项以及质量控制要求等内容。

二、安装前准备工作1. 安全准备- 确保安装人员具备相关的安全培训和证书。

- 提供必要的个人防护装备，如安全帽、防护眼镜、防护手套等。

- 确保安装现场符合相关的安全标准和规定。

2. 工具和设备准备- 准备所需的安装工具，如扳手、螺丝刀、电缆剥线器等。

- 确保所需的安装设备和材料齐全，如电缆、绝缘子、接地装置等。

3. 施工方案准备- 制定详细的施工方案，包括安装步骤、工期计划和质量控制要求等。

- 确定安装过程中可能遇到的问题，并提前制定解决方案。

三、安装步骤1. 安装前检查- 检查所提供的设备和材料是否符合规格和要求。

- 检查安装现场是否符合相关的安全标准和规定。

- 确保施工方案和相关图纸的准确性。

2. 安装GIS组合电器- 按照施工方案的要求，逐步安装GIS组合电器，包括固定件、连接件和附件等。

- 严格按照设备制造商提供的安装说明进行操作。

- 在安装过程中，注意保护设备不受损坏，并确保连接部位的紧固和绝缘性能良好。

3. 安装电缆和接地装置- 按照施工方案的要求，安装电缆和接地装置。

- 确保电缆的选用符合相关标准，且电缆的敷设和连接符合规范要求。

- 接地装置的安装应符合相关的电气安全标准，确保良好的接地效果。

4. 安装绝缘子和附件- 按照施工方案的要求，安装绝缘子和附件。

- 确保绝缘子的选用符合相关标准，且安装位置和固定方式正确。

- 附件的安装应符合相关的要求，确保其功能正常且可靠。

5. 安装完成检查- 检查安装过程中可能存在的问题，并及时解决。

- 进行安装质量的终检，确保设备安装符合相关标准和要求。

- 做好安装记录和报告，包括安装日期、人员、设备型号和安装质量等信息。

GIS组合电器安装工艺和关键控制要点研究摘要:随着社会的全面发展,GIS组合电器安装工艺和关键控制要点的分析十分重要，不仅能够让电器安装的整体控制效率得到相应的提升,还能让安装的质量得到良好的提高。

该文主要针对GIS组合电器安装工艺和关键控制要点进行相应的分析,并提出了相应的优化措施。

关键词:GIS组合电器；安装工艺；关键控制点在进行组合电器的整体安装过程中,需要采用多种不同的电器控制方式让电器的安装效率得到相应的提升，但在实际的安装过程中,依旧会面临诸多的安装困境。

因此,为了能够让整体的电器安装体系得到相应的优化，需要对各种控制要点进行整体性的数据分析，最终让电器安装工艺更加科学合理。

1 GIS组合电器安装1.1安装准备（1）技术准备：安装人员根据GIS安装规范，熟悉随机技术资料，认真会审设计图纸等。

（2）主要安装机具：烘干箱、吸尘器、SF6气体回收充放装置，卤素检漏仪、水分测量仪、真空计、湿度表、电阻测试仪等。

（3）安装材料：新密封圈、清洁剂、高性能擦拭纸、白棉布、无水酒精、高效电接触导电膏、带锁紧口的防尘塑料罩等。

1.2GIS安装前的检查（1）GIS到现场，应开箱检查是否有结构变形、破损等，进出线瓷套管无裂纹，导电杆及载流部件无锈蚀，气室密封良好、压力值符合产品的技术要求。

（2）新的SF6气体都要做含水量检测，并抽样做全性能分析。

（3）GIS出厂已充有0.05 MPa的SF6气体，打开气室时，先回收气体，再吹入干燥清洁的压缩空气，检查氧气浓度达标后，开始工作。

1.3GIS组合电器安装1.3.1安装过程中注意各间隔安装顺序（1）根据平面布置图，先将#2进出线间隔临时就位，确定以母联间隔为整套设备的参考基准点，从中间往两侧安装。

（2）用经纬仪找出母联间隔基础标高略高于其他间隔，用水平仪找平固定母联间隔。

（3）再将母联间隔与#2线路端连接的过渡连接罐找水平，将导电杆插入并保证插入深度，穿法兰螺栓固定。

浅谈GIS组合电器的安装调试及注意事项摘要：GIS(GasInsulatedSubstation,气体绝缘全封闭式组合电器)是一种将断路器、隔离开关、接地开关、避雷器、电流互感器、电压互感器、母线、进出线套管及其连接件等设备元件组合封闭在金属壳体内,封闭室内充一定压力SF6气体作为绝缘介质的一种成套高压电气设备,也称SF6全封闭组合电器。

GIS具有占地面积小、可靠性高、安全性能好、安装周期短、维护方便和检修周期长等优点。

GIS的带电组件都密封在SF6气体中的这一特点,使其能将外部环境因素的影响降到最低,因此也特别适应于高原、沿海以及污秽严重的地区。

同时由于其内部空间狭小元器件布局紧凑,加之设备电压等级高且开断容量普遍较大,所以在现场安装时要求严格、程序复杂。

安装过程中的质量控制是保证GIS正常运行、降低故障率的关键因素。

关键词：GIS组合电器；安装调试；注意事项GIS组合电器在制造厂做过各项严格的试验,在运输过程中包装严密。

所以在现场安装中一定要保证安装场所的各种条件符合安装要求。

注意对密封面及导电杆的处理,由于金属间的摩擦会产生金属微粒留在GIS内部,通电时这些金属微粒易破坏电场结构,使得电场不均匀,导致绝缘击穿。

为了保证安装质量必须把握好每一个施工环节的工艺要求,严格执行安装标准及厂家说明书中要求的标准,另外安装人员在安装前必须认真学习相关规定和工艺标准,技术人员要深入工作现场,及时纠正违规、违章作业,精心调试,方能避免安装的返工或返修,确保安装质量。

1GIS安装环境要求GIS进厂房前需进行清灰处理,厂房内部地面需用水冲洗干净。

安装GIS时,提前关注天气变化情况,要选择在无风沙、无雨雪、无雾霾、且空气相对湿度<80%的环境下进行安装,并应采取必要的防尘、防潮措施。

2GIS检查安装2.1整体安装顺序为减少安装积累误差的影响、提高安装精度,一般采用从母联间隔开始向两边安装的顺序。

母联间隔初步安装就位完成以后,按照预先在地面划好的中心线调整、对正断路器中心线,过程中同时注意调节断路器水平,在其基础与底架间加垫适当的垫片,找正后将底架与基础点焊,然后以母联间隔为基准,将两侧的间隔进行平移对接。

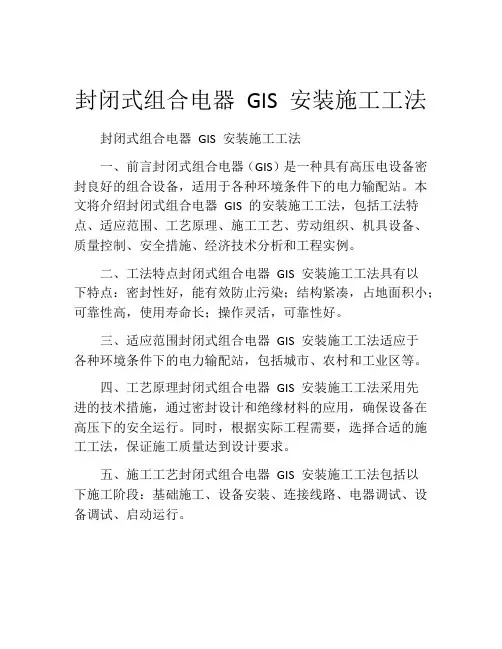

封闭式组合电器GIS 安装施工工法封闭式组合电器GIS 安装施工工法一、前言封闭式组合电器（GIS）是一种具有高压电设备密封良好的组合设备，适用于各种环境条件下的电力输配站。

本文将介绍封闭式组合电器GIS 的安装施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点封闭式组合电器GIS 安装施工工法具有以下特点：密封性好，能有效防止污染；结构紧凑，占地面积小；可靠性高，使用寿命长；操作灵活，可靠性好。

三、适应范围封闭式组合电器GIS 安装施工工法适应于各种环境条件下的电力输配站，包括城市、农村和工业区等。

四、工艺原理封闭式组合电器GIS 安装施工工法采用先进的技术措施，通过密封设计和绝缘材料的应用，确保设备在高压下的安全运行。

同时，根据实际工程需要，选择合适的施工工法，保证施工质量达到设计要求。

五、施工工艺封闭式组合电器GIS 安装施工工法包括以下施工阶段：基础施工、设备安装、连接线路、电器调试、设备调试、启动运行。

六、劳动组织封闭式组合电器GIS 安装施工工法需要合理的劳动组织，包括施工队伍的组织、工人的培训和施工进度的管理等。

七、机具设备封闭式组合电器GIS 安装施工工法需要使用特定的机具设备，包括起重设备、安装工具和测试仪器等。

这些设备都具有特定的特点、性能和使用方法，使用时需要注意安全操作。

八、质量控制封闭式组合电器GIS 安装施工工法需要进行严格的质量控制。

通过对施工过程中的检验、试验和验收等环节进行严格控制，确保施工过程中的质量达到设计要求。

九、安全措施封闭式组合电器GIS 安装施工工法具有一定的危险性，施工中需要注意安全事项。

包括工人的安全教育、施工现场的安全管理和施工工法的安全要求等。

十、经济技术分析封闭式组合电器GIS 安装施工工法的施工周期、施工成本和使用寿命等进行经济技术分析。

通过评估和比较，为实际工程提供参考。

高压电器安装工程施工方案1. 引言高压电器安装工程是指在电力系统中，针对高压电器设备的安装、调试和维护等工作。

本文档将详细介绍高压电器安装工程的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收要求等内容。

通过本方案的实施，旨在确保高压电器安装工程顺利进行，保障施工质量和工作安全。

2. 施工前的准备工作2.1 确定施工区域在开始施工前，需要明确施工的区域范围。

根据实际情况和设计方案，确定高压电器设备的摆放位置、相关管线的走向以及工作区域的安全防护措施等。

2.2 准备施工材料和工具根据设计方案要求，准备所需的施工材料和工具。

这包括高压电器设备、电缆、接线端子、绝缘材料等，以及施工工具如电动工具、绝缘工具、测量仪器等。

确保备齐备足，并保证其质量符合标准要求。

2.3 制定施工计划根据项目要求和实际情况，制定详细的施工计划。

明确每个施工步骤的时间安排、工作内容和责任人。

并与相关人员进行沟通，确保施工计划的合理性和可行性。

2.4 安全防护措施在施工前，必须制定安全防护措施，以确保施工过程中的安全。

这包括制定安全操作规程、佩戴必要的个人防护装备、设置安全警示标识等。

同时，也要对施工人员进行培训，强调作业中的安全注意事项。

3. 施工过程中的注意事项3.1 施工现场管理在施工过程中，需要对施工现场进行有效的管理。

禁止无关人员进入施工现场，并设立临时安全警示标识。

保持施工现场的整洁有序，并按要求设置施工区域的围挡。

3.2 操作规范施工人员必须按照操作规范进行施工工作。

比如，在进行高压电器设备的连接时，应严格按照设备接线图进行接线，保证接线的正确性和可靠性。

3.3 安全用电在施工过程中，必须严格按照电力系统安全操作规程进行操作。

遵守禁电、停电、漏电等安全措施，并根据需要设置临时接地装置。

3.4 质量控制在施工过程中，应加强对施工质量的控制。

施工人员应对安装过程中的每一步骤进行仔细检查，确保每个工序的质量符合要求。

全封闭组合电器（ＧＩＳ）安装调试摘要：全封闭气体绝缘高压开关柜（ＧＩＳ）是我国供电系统目前使用量较大的一种新型开关柜。

其基本特点是：金属封闭、气体绝缘、母线室和断路器室采用独立的间隔单元气室封闭，所有控制测量、保护采用传感技术及智能化控制系统，具有免维护、可靠性高、易于安装建设、抗严酷环境条件、维护工作量小等优点。

本文以甘肃某电厂300MW机组变电所ＧＩＳ室的安装为例介绍ＧＩＳ的安装、调试、运行前的检查等。

关键词：ＧＩＳ；安装；试验引言甘肃某电厂300MW机组变电所位于该公司工业园区，主要为该公司新建330KV变电所及铁合金、轧钢变提供动力电源，变电所选用山东泰开开关厂生产的SF6全封闭组合电器（GIS），共安装了8个间隔，即1个进线间隔、2个出线间隔、2个主变间隔、2个高厂变间隔和1个启备变间隔。

该GIS系统主要元件包括：封闭式断路器、封闭式隔离开关、接地开关、母线筒、电流互感器、电压互感器、封闭式氧化锌避雷器、充气套管、电动操作机构、弹簧操作机构、控制柜及电器中间箱等。

1 工作原理电网各种操作信号和故障信号通过中控室传到本间隔后，由断路器切断或接通网路，用隔离开关将需要停电（或检修）部分进行隔离。

断路器与隔离开关之间装有电气联锁，隔离开关与接地开关之间装有电气联锁，以防止误操作，保证安全。

2 工艺特点（1）本工艺将GIS本体的连接、拼装、电气一二次连接、电气及机械性能调试等一系列复杂的工序有机合理地结合起来，使其安装操作规范化、简单明了、易于掌握、实用可靠，避免了反复调试。

（2）本工艺能节省工时，提高效率，同时确保设备的可靠运行。

（3）本工艺适用于110kv及以上供电系统变电所GIS的安装。

3 工艺步骤3.1 GIS连接安装3.1.1安装前的准备工作：（1）对安装现场的一般要求：GIS的现场安装应在配电室的土建工程彻底完工、电缆沟槽施工完毕且具备照明及现场安装电源之后进行。

配电室应保持干燥，配备通风装置以及现场的温度、湿度满足设备安装要求。

目录1、编制依据： (1)2、工程概况： (1)3、施工准备： (1)3.1、人员的组织及要求： (1)3.2﹑施工所需材料及机具： (1)3.3﹑作业条件： (2)4、施工方案： (3)4.1﹑施工流程： (3)4.2﹑安装注意事项： (3)4.3﹑110KV气体绝缘金属封闭开关设备安装 (4)4.4﹑现场检查与调试： (6)5、质量控制点 (8)6、检查验收 (9)6.1﹑检查验收方法： (9)6.2﹑验收程序 (9)7、安全文明措施 (9)8、危险源辨识及风险评价 (9)1、编制依据：1.1﹑项目110kV升压站施工图1.2﹑GB 50147-2010《电气装置安装工程高压电器施工及验收规范》1.3﹑DL／T5161.4-2018《母线装置施工质量检验》1.4﹑GB50147-2010 《电气装置安装工程高压电器施工及验收规范》1.5﹑GB50254-2014《电气装置安装工程低压电器施工及验收规范》1.6、DL5009.3-2013《电力建设安全工作规程》(变电部分)1.7、GB50150-2006《电气装置安装工程电气设备交接试验标准》1.8﹑设备厂家资料及安装使用说明书2、工程概况：2.1、110KV配电装置屋内（GIS）电气设备安装。

2.2、出线方式：110KV线路一回出线，采用单母线接线;架空线路间隔与线路间隔的分界线为出现构架，主变进线间隔与主变压器分界为主变进线门型架。

3、施工准备：3.1、人员的组织及要求：参加本项目的施工人员应具有电工操作证或上岗证，经过专业技术培训和安全三级教育合格后方可上岗。

指挥人员一名，负责指挥、组织、协调施工。

作业人员2～4人，负责GIS安装、检查工作。

电气调试工2人，负责GIS在检查时的调试检测工作。

起重工2人，负责GIS吊装工作。

安全员一名，负责GIS安装检查的安全工作；质检员一名，负责GIS安装检查的质量检查验收工作；3.2﹑施工所需材料及机具：为了使GIS安装工作能够连续地进行下去，在施工前必须准备好以下主要机械和工器具。

66KV木兰变电站新建工程GIS组合电器作业指导书编报单位：朝阳博远电力建设有限公司（变电公司）审批：审核：编制：赵晶报送日期： 2010年 07月 12日朝阳博远电力建设有限公司GIS设备安装工法一、前言GIS基本技术参数1. 外壳类型：铝合金筒体结合钢质支架。

2. 接线形式：两个66KV电源进线间隔3. 电气系统标称电压：66kV4. 设备额定电压：66KV5. 操作回路工频耐压：(相对地/相间/断口间)230/230/265KV6. 额定频率：50HZ7.额定开断电流：31.5KA8.额定短时耐压: 550KV9.额定峰值耐受电流：80KA10.额定短路持续时间：4s11.辅助回路电源操作回路额定电压： DC 220V加热/照明回路电源：AC 220V机构应提供压力告警及闭锁节点，并要实现内部跳合闸闭锁。

12.电晕水平：1.1倍额定相电压时，晴天夜间无可见电晕。

13.SF6零表压时对地和断口间5min耐受电压（有效值）：1.3倍最高工作相电压。

14.局部放电水平单件：≤3PC(1.2Ue)GIS整体：≤10PC(1.2Ue)GIS采用的是绝缘性能和灭弧性能优异的六氟化硫(SF6)气体作为绝缘和灭弧介质，并将所有的高压电器元件密封在接地金属筒中，因此与传统敞开式配电装置相比，GIS具有占地面积小、元件全部密封不受环境干扰、运行可靠性高、运行方便、检修周期长、维护工作量小、安装迅速、运行费用低、无电磁干扰等优点。

经过30多年的研制开发，GIS技术发展很快并迅速被应用于全世界范围内的电力系统。

目前，随着全球电力系统自身的发展以及对系统运行可靠性要求的日益提高，GIS技术必将持续发展，并将成为本世纪高压电器的发展主流。

二、工法特点该工法工序完整、流程紧凑、用人和机械台班少，工期能够保证，与传统施工方法相比，省时省力，能够保证工期。

并强调了在安装环节对设备的检查以及调试工作在安装的过程中实时进行，即在安装过程中就进行调整型操作实验。

GIS组合电器简介一、 GIS简介GIS是将断路器、母线、隔离开关、CT、PT、BL及套管的电器元件组合而成并以SF6气体为绝缘的全封闭组合电器，与常规的电气设备相比，其具有后者很多无法比拟的优势：①、占地面积少，与常规设备比，可减少50％至70％的土地面积。

②、导电部分不受环境影响，避免了有害气体、盐雾及水份等的影响。

②、积木式元件结构，使得现场安装简单。

GIS设备的研制始于60年代，第一台GIS设备出自美国，目前世界各发达国家的电力公司大都规定配电装置必须使用GIS设备；在国内，第一台GIS设备于1971年研制成功，并投入运行，到目前为止，国内开关厂西开、平开、沈开已能生产500KV电压等级GIS设备；随着社会的发展，土地日趋珍惜，城市的人口密集度提高，居民的环境要求日渐提高，城市中的变电站使用GIS设备将是一种趋势。

二、GIS的内部结构GIS的内部结构，不同厂家、不同型号可能有所异样，但基本一致，本文主要是想通过新华变GIS设备的实物内部结构做个说明，以求大家对GIS组合电器内部有一个感性认识。

1、母线：GIS的母线有三相共筒式和分相单筒式，一般220ｋＶ及以下GIS设备皆采用三相共筒式，下面系新华变110ｋＶGIS组合电器内部结构实图：母线绝缘子：环氧树脂浇铸，表面要求洁净和光滑度很高。

母线：铝合金管制成，其表面要求光洁度很高，不能有毛刺和凹凸不平雌触头：梅花触头下面二图系某一开关厂生产的220ｋＶGIS母线室内部图，其母线支持绝缘子形状、三相母线排布(标准1200对称)和新华的有所不同，雄雌触头基本一致(梅花触头)。

2、盆式绝缘子：作用有二，其一支持母线(导电元件)，其二就是把GIS设备内部分隔成几个气室，互不相通，分隔的目的有点像我们电缆沟的防火墙，当设备发生故障时，需开盖检查，此时只需将故障部分的那个气室SF6气体回收——开盖——检查，不影响其它部分的气室。

盆式绝缘子有全密封式和有孔洞式两种，后者只有支持功能。

GIS组合电器安装：1．1．1熟悉GIS组合电器安装和调试的有关设计图纸、产品安装使用说明书、产品试验证书及安装工艺规程等技术资料，了解GIS 组合电器的技术特性、结构、工作原理、以及运输、保管、检查、组装、安装和调试的方法、要求、对安装做到心中有数。

1．1．2安装前必须向参加安装工作的施工人员进行技术交底，通过技术交底使施工人员了解GIS组合电器的结构原技术性能，掌握安装、调试方法和技术要求，避免差错和事故发生。

技术交底必须本人签字。

1．1．2．1对基础进行验收，应符合下列要求：基础及吊装平台通过监理的转序验收。

且经过复查，结果合格可以进行安装基础的标高误差不应大于5mm 、基础的X、Y轴线误差不大于1mm.1．1．2．2GIS室的X、Y轴线与户外出线套管基础的XY轴线误差不大于5mm.1．1．2．3地基表面（相邻基础件误差）不大于2mm(全部基础埋件误差)不大于5mm.1．1．2．4设备检查、组合元件及附件齐全、无损伤、锈蚀、绝缘部件检查清洁、无受潮、无变形、元件接线端子、插接件及载流部分检查.光洁、无锈蚀、紧固螺栓齐全无松动母线及气室内壁平整无毛刺、1．1．3．1元件组装、母线安装母线外观清洁、无氧化物划痕及凸凹不平、条状触指检查光洁、无锈蚀、划痕、触头座检查清洁无划痕、吸附剂检查、干燥法兰连接、元件内部检查清洁芜杂无杂务密封（垫）圈检查完好、清洁无变形、密封槽及法兰面检查光洁无伤痕、法兰连接导销无卡阻连接螺栓紧固力矩按制造厂规定用力矩板手检查. 1．1．3．2操动机构检查、操动机构行程驱动转矩按制造厂规定操动机构动作准确、可靠、分合闸指示正确、联锁装置动作可靠灵活. 1．1．3．3套管安装、密封槽及法兰表面光洁、无划痕、密封垫（圈）检查完好清洁无变形连接螺栓紧固力矩按制造规定.1．1．3．4 SF6气体充注、充气前充气设备内部及管路检查洁净、无水分、油污、充气前断路器内部真空度、SF6气体含水量、气体压力、整体密封试验、按制造厂规定1．1．3．5 接地线安装、接地线检查无锈蚀、损伤连接方式螺栓连接各元件法兰连接处跨接可靠导通良好接地连接牢固导通良好. 1．1．3．6 设备开箱检查1．1．3．7检查组合电器出厂时应符合装相清单、产品合格证书、安装使用说明书、接线图及试验报告等有关技术文件是否齐全，并核对产品编号是否与产品合格证相同，设备规格是否与设计相符。

GIS组合电器安装1 .GIS基础核查和基础划线时，土建设置永久性的高程标准点，并提供基础中心线的控制桩位，其精度都在1mm以下，并经复查确定，监理认可。

基础核查和基础划线是必须严格控制误差的施工过程，务必做到准确无误，以确保GIS 设备吊装就位有一个精确的参照标准，要严格满足厂家的精度要求。

1.1基础核查GIS要求基础预埋件高程误差为：每间隔基础预埋件水平最高和最低差不超过2mm，所有尺寸最大允许偏差为±3mm；条形基础不均匀沉降≤5mm；如果预埋槽钢沉降严重变形厉害，则必须对预埋槽钢进行处理，把变形控制在误差范围内。

1.2基础划线基础划线采用经纬仪和钢卷尺等测量工具进行。

按照GIS平面布置图和GIS基础图中注明的尺寸，将断路器中心线，主母线中心线及各个间隔中心线绘制，单独从控制桩位返过来。

测量应采用鉴定合格的钢卷尺进行。

2. 设备开箱验收及附件清点2.1 设备开箱检验GIS设备运抵现场后，应检查以下项目：2.1.1 包装应无残损。

2.1.2 所有元件、附件、备件及专用工具齐全，无损伤变形及锈蚀。

2.1.3 瓷件及绝缘件应无裂纹及破损。

2.1.4 有氮气的运输单元，其压力值应符合产品的技术规定。

2.1.5 出厂文件及技术资料应齐全。

2.2 散件清点、保管GIS设备散件、附件、备件和装置性材料等种类繁多，数量大，附件材料进行详细登记。

开箱后，应认真清点，妥善保管，做到摆放，分类清晰，标识正确，以利安装。

3 .GIS安装在制造厂已组装好的各部件在安装时不得随意拆卸。

若必须拆卸时，应先取得制造厂同意，或在制造厂派人指导下进行。

3.1 GIS主体元件安装3.1.1基准间隔就位以主母线运输单元为最先就位设备，按照厂家提供的装箱清单及其设计处人员说明，将单元包装箱开箱后吊入安装地点，再进行拼装。

3.1.1.1 为减少安装累积误差，确定主变进线为就位基准间隔，其它间隔应从主变进线间隔开始向两侧依次连接。

GIS组合电器安装一、安装流程三、施工控制要点1.施工准备1.1工器具准备：吊车、真空处理装置、气体回收装置、专用工器具、小型工器具、安全防护用具准备齐全、验证合格；1.2技术准备：安装前技术人员查阅施工图、厂家资料，配合完成施工图纸交底及会审活动，编写书面技术交底；1.3 明确技术负责人，安装负责人，安全、质量负责人及施工人员，进行技术交底；1.4附件放置：附件应放置在便于安装的位置，并摆放整齐、平稳，应有防倾倒措施。

2.基础复测2.1基础标高、预埋件及轴线偏差应符合下表要求：2.2预留孔洞复测：预留孔洞偏差≤5mm。

3.开箱检查3.1施工单位向监理单位提出开箱申请，得到监理单位批准；3.2 监理单位组织业主、施工、厂家三方代表参加，总监理工程师为开箱负责人；3.3开箱检查：设备包装完好，备品备件、专用工器具及附件齐全、无损坏，元件接线端子、插接件及载流部分光洁、无锈蚀，充气运输的间隔单元压力值符合产品的技术规定。

4.间隔单元安装4.1间隔单元直阻测量，电流互感器间隔单元试验，测量及试验结果应满足产品技术文件和规范要求；4.2安装过程空气湿度不能超过80%，并有防尘措施；4.3中间间隔单元安装：初始间隔单元安装完毕后要核对其轴线及水平度，打开临时封板检查母线绝缘子，绝缘子应牢固完整，内部若有临时支撑件应予拆除；密封槽面应清洁、无划伤痕迹；已使用过的密封垫圈不得重复使用；新密封垫应无损伤；涂密封脂时，不得使其流入密封垫圈内侧而与六氟化硫气体接触；4.4相邻间隔单元安装：间隔单元应在水平、平直状态对接，过程不得损坏联接触头，连接螺栓紧固力矩满足厂家技术文件要求；4.5主回路电阻测试。

5.分支母线及套管安装5.1分支母线支架按照厂家编号进行安装，过程控制支架垂直度及杆顶标高；5.2分支母线安装时应保持水平状态，与主母线对接过程做好法兰面清洁、密封处理；5.3出线套管应采用专用工具和吊带进行安装，以保护瓷套不受损伤，带有角度套管在就位前将角度调至与安装后状态一致。
