桥型方案比选
1. 构思宗旨
（1）符合发展规划，满足当地快速发展的经济的交通需要，分孔分跨与原桥位错开。
（2）桥梁结构造型简洁、轻巧，不与原桥型相似，形成当地一道新的风景线，以体现当地的经济发展实力，和现代建桥风格，国家的建桥水平。
（3）设计方案力求结构新颖，尽量采用新式桥型，既要满足美观要求，又要是受力合理，结构力线鲜明，轻盈可靠且施工方便。
2. 比选标准
主要依据安全、功能、经济和美观。其中以安全和经济为重。至于桥梁美观，
要视经济与环境条件而定。
3. 比选方案
3.1 比选方案一：双塔斜拉桥方案
（1）孔径布置：跨径 70+200+3×428+200+70（米），全长1824米。此桥面较宽，采用3％横坡；护栏采用金属制桥梁护栏（D>＝25cm）；其桥梁结构纵横端面、桥宽及桥面横坡布置如图1。
（2）结构构造：
1）主梁：主梁采用分幅形式，单幅主梁为抗风性能好、整体性强、造型美观的封闭式流线形钢箱梁，两幅主梁中心间距30m，净距9.8m。箱梁外侧设置风嘴，内侧设置斜拉索检修道。梁高4.0m，单幅梁宽24m，两幅梁总宽55.6m（含风嘴及拉索检修道）。全桥每隔60m设置一道3m宽的箱形横梁，箱形横梁之间对应横隔板位置设置一道工字形小横梁。
2）索塔：独柱型索塔总高度为169.964 ～173.174 m。为增加索塔景观效果，索塔顶部设置塔冠，高9.00m。根据受力和总体刚度需要，索塔设置箱形断面“X”型支承托架。
3）斜拉索：索塔采用扇形布置，每个索面张拉11对拉索，索距10m，采用密索布置，斜拉索为四索面，采用1670MPa平行钢丝，塔端和梁端均采用钢锚箱构造。 张拉端设在梁端。在塔端四索面共用一个锚箱。
4）过渡墩与辅助墩均采用独柱型墩身，墩顶设横梁的T字形结构，以提高抗船撞能力和景观效果。墩身断面为设倒角的矩形空心断面。承台采用对水流适应性较强的带圆端的矩形承台，承台顶面设计标高为-4.5m，辅助墩承台平面尺寸24.7×15.8m，厚度4.0m，圆端半径7.9m。每个承台下设10根D2.5m的钻孔灌注桩，桩长90m；过渡墩承台平面尺寸24.7.2×15.8m，厚度4.0m，圆端半径7.9m。每个承台下设10根D2.5m的钻孔灌注桩，桩长95m。
桥梁施工技术培训
PPT课件
•桥梁施工基础知识•桥梁下部结构施工技术•桥梁上部结构施工技术•桥梁附属设施施工技术•现场安全管理与质量控制•环境保护与绿色施工技术在桥梁施工中的应用目
录
01
桥梁施工基础知识
桥梁分类按结构形式可分为梁桥、拱桥、刚架桥、悬索桥、斜拉桥等。
结构形式特点各种桥梁结构形式具有不同的受力特点和适用条件，如梁桥以受弯为主，拱桥
以受压为主，刚架桥结合了梁桥和拱桥的特点，悬索桥和斜拉桥则以受拉为主。桥梁分类与结构形式确保施工安全、保证施工质量、提高施工效率、降低施工成本。基本原则
施工准备、基础施工、下部结构施工、上部结构施工、桥面系及附属设施施工、竣工验收。
施工流程桥梁施工基本原则与流程常用施工方法及特点支架现浇法在支架上浇筑混凝土，达到设计强度后拆除模板和支架。适用于小跨径桥梁或交通不便的地区。悬臂浇筑法从桥墩开始，两侧对称逐段浇筑混凝土，并张拉预应力筋。适用于大跨径桥梁或深水地区。转体施工法将桥梁结构在非设计轴线位置制作成形后，通过转体就位的一种施工方法。适用于跨越深谷、急流及公铁立交的桥梁。顶推施工法用纵向预应力筋将预制节段张拉连接成整体，然后通过水平千斤顶施力，将梁体向前顶推出预制场地。适用于中等跨径的桥梁。
02
桥梁下部结构施工技
术
包括场地准备、护筒埋设、钻机就位、钻孔、清孔、钢筋笼制作与吊装、水下混凝土灌注等步骤。
钻孔灌注桩施工
人工挖孔桩施工
沉管灌注桩施工适用于无水或少水的密实土层或风化岩层中，需采取孔壁支护及排水措施。通过锤击或振动将带有钢筋笼的钢管沉入土中，然后在管内灌注混凝土并拔管成桩。0302
01桩基础施工方法包括基坑开挖、基底处理、模板安装、钢筋绑扎、混凝土浇筑与养护等步骤。
根据墩身高度和截面尺寸，选择合适的模板和支撑系统，进行钢筋绑扎、混凝
土浇筑与养护等施工。承台与墩身施工技术
墩身施工技术承台施工技术桥台施工技术桥台类型包括重力式桥台、轻型桥台等，施工步骤包括基坑开挖、基底处理、模板安装、钢筋绑扎、混凝土浇筑与养护等。

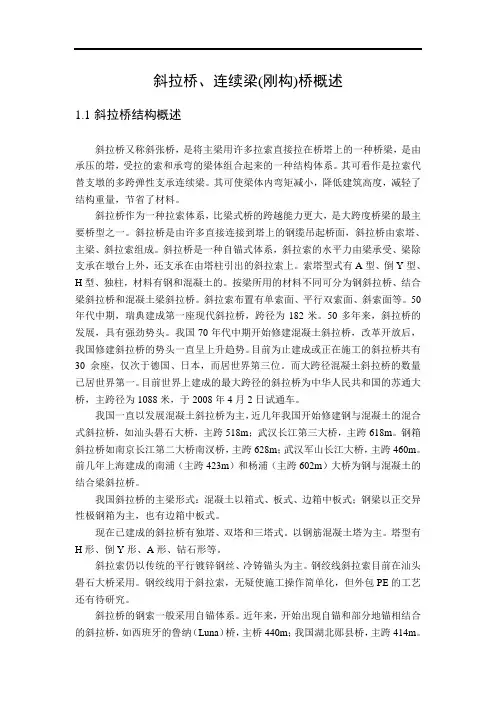

斜拉桥、连续梁(刚构)桥概述
1.1 斜拉桥结构概述
斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔，受拉的索和承弯的梁体组合起来的一种结构体系。其可看作是拉索代替支墩的多跨弹性支承连续梁。其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。
斜拉桥作为一种拉索体系，比梁式桥的跨越能力更大，是大跨度桥梁的最主要桥型之一。斜拉桥是由许多直接连接到塔上的钢缆吊起桥面，斜拉桥由索塔、主梁、斜拉索组成。斜拉桥是一种自锚式体系，斜拉索的水平力由梁承受、梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上。索塔型式有A型、倒Y型、H型、独柱，材料有钢和混凝土的。按梁所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。斜拉索布置有单索面、平行双索面、斜索面等。50年代中期，瑞典建成第一座现代斜拉桥，跨径为182米。50多年来，斜拉桥的发展，具有强劲势头。我国70年代中期开始修建混凝土斜拉桥，改革开放后，我国修建斜拉桥的势头一直呈上升趋势。目前为止建成或正在施工的斜拉桥共有30余座，仅次于德国、日本，而居世界第三位。而大跨径混凝土斜拉桥的数量已居世界第一。目前世界上建成的最大跨径的斜拉桥为中华人民共和国的苏通大桥，主跨径为1088米，于2008年4月2日试通车。
我国一直以发展混凝土斜拉桥为主，近几年我国开始修建钢与混凝土的混合式斜拉桥，如汕头礐石大桥，主跨518m；武汉长江第三大桥，主跨618m。钢箱斜拉桥如南京长江第二大桥南汊桥，主跨628m；武汉军山长江大桥，主跨460m。前几年上海建成的南浦（主跨423m）和杨浦（主跨602m）大桥为钢与混凝土的结合梁斜拉桥。
我国斜拉桥的主梁形式：混凝土以箱式、板式、边箱中板式；钢梁以正交异性极钢箱为主，也有边箱中板式。
现在已建成的斜拉桥有独塔、双塔和三塔式。以钢筋混凝土塔为主。塔型有H形、倒Y形、A形、钻石形等。
斜拉索仍以传统的平行镀锌钢丝、冷铸锚头为主。钢绞线斜拉索目前在汕头礐石大桥采用。钢绞线用于斜拉索，无疑使施工操作简单化，但外包PE的工艺还有待研究。
11土木工程施工
桥梁
市政房屋建筑李芸
2第三篇桥梁工程施工
3梁通过斜拉索拉在塔上，形成斜
拉桥。
受力特点：梁－索－塔－基础斜拉桥
4辐射形
竖琴形
扇形斜
拉
桥
的
索
型
5辐射形索型
6竖琴形索型
来宾红水河，位于广西红水河，是我国修建的第一座预应力混凝土铁路斜拉桥。
全长398ｍ，主跨48＋96＋48(ｍ），索型采用双塔竖琴型。
27扇形索型
8型式多种多样独柱
世界上最高的桥梁——米约大桥（墩343m，桥高270m）
9武汉长江三桥
（白沙洲大桥主跨618m）A型
10倒Y型
法国诺曼底桥（跨径856m)
11日本多多罗桥（跨径890m）倒Y型
12钢塔塔高220m，
其形状犹如倒Y形
31314铜陵长江大桥
（主跨432m）H型
15施工特点
1、主塔施工
2、主梁施工
3、合拢4、竣工
16斜拉桥的结构组成：主梁、
桥塔、和斜拉索
主梁施工方法
—悬臂灌筑、悬臂拼装
—支架法、顶推法、平转法
控制内力—施工阶段、
运营阶段
涪陵长江大桥一、概述第一节斜拉桥的施工要点
171.钢桥塔的施工
施工方法—浮式吊机施工、塔式吊机施工、爬升式吊机施工
爬升式吊机施工法的施工顺序二、索塔的施工
182.混凝土桥塔的施工
施工方法—滑模法、爬模法、翻转模板法、
提升支架法、普通支架法
塔吊的布置形式：
419鄂黄长江大桥
20鹅公岩大桥
211.主梁施工的常用方法
支架法
悬臂法
顶推法
平转法三、主梁的施工
22
2324•支架法
525•悬臂法
自由悬臂法架设斜拉桥
26长江二桥南汉主桥
272.主梁施工特点
•单索面斜拉桥
•双索面斜拉桥
•扁平双主肋截面
28基本工序：设置锚固部件、架设斜拉索、张拉斜拉索、
防护•架设斜拉索
斜拉索的基本类型四、斜拉索的施工
29•张
拉
斜
拉
索
30•索力的量测
压力表测定法、压力传感器测定法、频率振动法
631是一种古老桥型。早期
制索材料为藤条、竹子、
皮革、铁链等。至今我
国四川灌县安澜竹索桥
仍保持着原始的风貌。
建于公元1705年的四川
大渡河的泸定铁索桥，
主跨达103m，很可能
是当时世界跨度最大的
