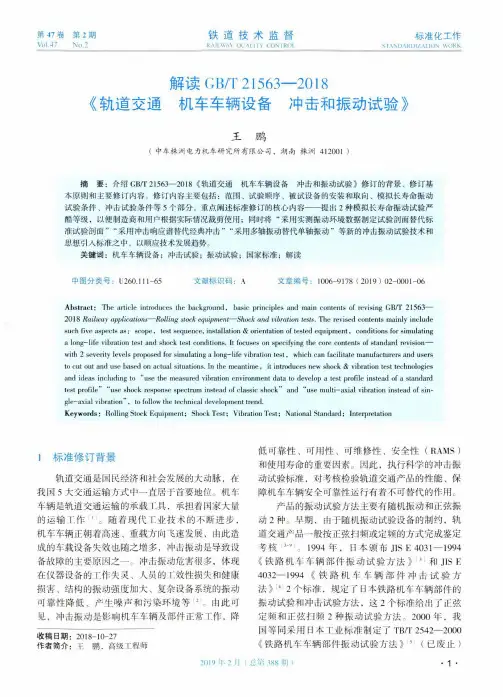

第47卷第2期Vol.47No.2铁道技术监督RAILWAY QUALITY CONTROL标准化工作S LANDARDIZATION WORK 解读GB/T21563—2018《轨道交通机车车辆设备冲击和振动试验》王鹏（中车株洲电力机车研究所有限公司，湖南株洲412001）摘要：介绍GB/T21563—2018《轨道交通机车车辆设备冲击和振动试验》修订的背景、修订基本原则和主要修订内容。
修订内容主要包括：范围、试验顺序、被试设备的安装和取向、模拟长寿命振动试验条件、冲击试验条件等5个部分。
重点阐述标准修订的核心内容一提出2种模拟长寿命振动试验严酷等级，以便制造商和用户根据实际情况裁剪使用；同时将“采用实测振动环境数据制定试验剖面替代标准试验剖面”“采用冲击响应谱替代经典冲击”“采用多轴振动替代单轴振动”等新的冲击振动试验技术和思想引入标准之中，以顺应技术发展趋势。
关键词：机车车辆设备；冲击试验；振动试验；国家标准；解读中图分类号：C260.111-65文献标识码：A文章编号：1006-9178(2019)02-0001-06Abstract：The article introduces the background,basic principles and main contents of revising GB/T21563一2018Railway applications—Rolling stock equipment—Shock and vibration tests.The revised contents mainly include such five aspects as：scope,test sequence,installation&orientation of tested equipment,conditions for simulating a long-life vibration test and shock test conditions.It focuses on specifying the core contents of standard revision—with2severity levels proposed for simulating a long-life vibration test,which can facilitate manufacturers and users to cut out and use based on actual situations.In the meantime,it introduces new shock&vibration test technologies and ideas including to"use the measured vibration environment data to develop a test profile instead of a standard test profile""use shock response spectrum instead of classic shockand"use multi-axial vibration instead of single-axial vibration^^,to follow the technical development trend.Keywords:Rolling Stock Equipment;Shock Test;Vibration Test;National Standard;InterpretationI标准修订背景轨道交通是国民经济和社会发展的大动脉，在我国5大交通运输方式中一直居于首要地位。
