振动、冲击测试分析与改善

机械系统中的冲击与振动响应分析在机械工程领域中，冲击与振动是一个非常重要的研究课题。

机械系统在运行过程中，常常会受到外界的冲击力或振动力的作用，这些力的存在会对机械系统的性能产生重要影响。

因此，对于机械系统中的冲击与振动响应进行分析和研究，对于提高机械系统的性能和可靠性具有重要意义。

冲击是指突然作用在物体上的力，它的作用时间很短，力的大小和方向也可能会发生突变。

冲击力的作用会导致机械系统发生瞬时的变形和应力集中，从而对系统的工作性能产生不利影响。

为了分析机械系统中的冲击响应，可以采用冲击响应分析方法。

这种方法通过建立机械系统的冲击力与响应之间的数学模型，来预测系统在冲击力作用下的响应情况。

振动是指物体在固有频率下的周期性运动。

机械系统中的振动通常是由于不平衡、不对称、摩擦等原因引起的。

振动力的作用会导致机械系统发生振动响应，从而对系统的工作稳定性和寿命产生不利影响。

为了分析机械系统中的振动响应，可以采用振动响应分析方法。

这种方法通过建立机械系统的振动力与响应之间的数学模型，来预测系统在振动力作用下的响应情况。

冲击与振动响应分析是机械工程中的一个复杂课题，涉及到多学科的知识和方法。

在进行冲击与振动响应分析时，需要考虑到材料的力学性能、结构的刚度和阻尼特性、系统的边界条件等因素。

此外，还需要借助于计算机仿真和实验测试等手段，来验证分析结果的准确性和可靠性。

在冲击与振动响应分析中，常常会遇到一些挑战和困难。

例如，冲击力和振动力的作用时间很短，很难通过传统的测量手段来获取准确的力信号。

此外，机械系统的结构复杂，存在着多种模态的振动，如何正确地对系统进行建模和分析也是一个难题。

针对这些挑战和困难，研究人员提出了一系列的解决方案和方法，如使用高速摄像技术来获取冲击力的时间历程，采用有限元分析方法来建立机械系统的数学模型等。

冲击与振动响应分析在实际工程中有着广泛的应用。

例如，在汽车工程中，需要对汽车底盘的冲击与振动响应进行分析，以提高汽车的行驶舒适性和安全性。

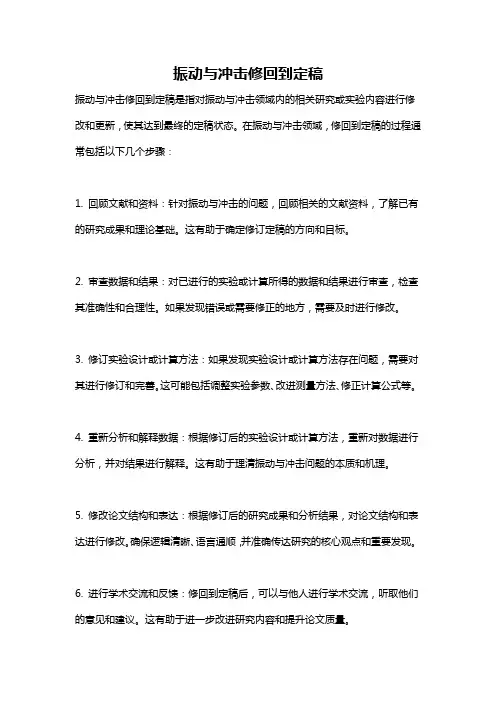

振动与冲击修回到定稿
振动与冲击修回到定稿是指对振动与冲击领域内的相关研究或实验内容进行修改和更新，使其达到最终的定稿状态。

在振动与冲击领域，修回到定稿的过程通常包括以下几个步骤：
1. 回顾文献和资料：针对振动与冲击的问题，回顾相关的文献资料，了解已有的研究成果和理论基础。

这有助于确定修订定稿的方向和目标。

2. 审查数据和结果：对已进行的实验或计算所得的数据和结果进行审查，检查其准确性和合理性。

如果发现错误或需要修正的地方，需要及时进行修改。

3. 修订实验设计或计算方法：如果发现实验设计或计算方法存在问题，需要对其进行修订和完善。

这可能包括调整实验参数、改进测量方法、修正计算公式等。

4. 重新分析和解释数据：根据修订后的实验设计或计算方法，重新对数据进行分析，并对结果进行解释。

这有助于理清振动与冲击问题的本质和机理。

5. 修改论文结构和表达：根据修订后的研究成果和分析结果，对论文结构和表达进行修改。

确保逻辑清晰、语言通顺，并准确传达研究的核心观点和重要发现。

6. 进行学术交流和反馈：修回到定稿后，可以与他人进行学术交流，听取他们的意见和建议。

这有助于进一步改进研究内容和提升论文质量。

7. 定稿：在经过多次修订和改进后，当没有进一步修改的必要时，可以将修回版定稿提交给相关的学术期刊或会议。

总之，振动与冲击修回到定稿是一个反复修改和完善的过程，需要经过多次的审查和改进，以确保研究内容的准确性和可信度。

硬件测试中的振动与冲击测试评估产品耐久性商品的质量是决定其市场竞争力和用户满意度的重要因素之一。

对于硬件产品来说，其性能和耐久性是消费者购买决策的重要考量因素。

为了确保产品在正常使用过程中能够稳定可靠地运行，硬件测试中的振动与冲击测试评估显得尤其重要。

1. 硬件产品的耐久性评估硬件产品的耐久性评估旨在测试产品在遭受振动和冲击等外力作用时的性能和结构稳定性。

通过模拟真实使用环境中的振动和冲击条件，可以评估产品在长期使用过程中的可靠性和耐用性。

2. 振动测试2.1 测试目的振动测试旨在模拟产品在运输、使用或其他情况下所可能受到的振动情况，以评估产品在振动环境下的性能。

振动测试可以提前发现产品可能存在的设计缺陷、结构问题或机械故障，以便进行改进和优化。

2.2 测试方法常用的振动测试方法包括随机振动测试、正弦振动测试和冲击振动测试。

测试时需要根据产品的使用环境和振动条件进行相应的配置和测量。

通过给产品施加不同频率、幅度和方向的振动，并监测产品在振动过程中的响应情况，可以得到产品的振动特性和可靠性指标。

3. 冲击测试3.1 测试目的冲击测试主要用于评估产品在遭受外界冲击时的耐受能力和结构稳定性。

冲击测试可以模拟产品在运输、使用或其他情况下可能遇到的碰撞、跌落或碰撞等情况，以验证产品在冲击环境下的可靠性和耐用性。

3.2 测试方法常用的冲击测试方法包括自由落体冲击测试、平面冲击测试和高低温冲击测试。

测试时需要根据产品类型和使用环境进行相应的配置和测量。

通过给产品施加不同能量水平和方向的冲击，并观察产品在冲击过程中的响应情况，可以得到产品的冲击特性和可靠性指标。

4. 测试结果评估在振动与冲击测试过程中，需要根据产品的设计规范和测试标准来评估测试结果。

常用的评估指标包括振动加速度、位移、频率响应和冲击能量等。

通过与产品设计要求和行业标准进行对比，可以评估产品的耐用性和结构稳定性，进而指导产品的改进和优化。

5. 测试影响因素在进行振动与冲击测试时，还需要考虑到以下影响因素：5.1 温度和湿度：温湿度变化可能会影响产品的性能和结构稳定性，因此需要在一定的温度和湿度条件下进行测试。

编号版本00.00阶段标记 CXX设备振动、冲击分及加速度析报告共21页20XX年X月XX设备振动、冲击及加速度分析报告拟制：审核：批准：目次1.范围 (1)2.规范性引用文件 (1)3.说明 (1)4.术语定义 (1)4.1.振动 (1)4.2.随机振动 (1)4.3.宽带随机振动 (1)4.4.窄带随机振动 (1)4.5.振动功能试验 (2)4.6.冲击 (2)4.7.冲击试验 (2)4.8.加速度 (2)4.9.功率谱密度（PSD） (2)4.10.剩余强度系数 (2)5.振动与冲击环境载荷 (2)5.1.振动要求 (2)5.2.功能冲击要求 (3)5.3.加速度要求 (4)6.设备结构简介 (4)7.动力学建模 (5)7.1.坐标系 (5)7.2.单位制 (5)7.3.材料 (5)7.4.有限元模型 (5)8.振动模态分析 (6)9.振动功能分析 (8)9.1.振动加速度谱 (8)9.2.分析过程 (8)9.3.计算结果 (8)9.4.结果评估 (10)10.功能性冲击试验分析 (10)10.1.冲击加速度时间历程 (10)10.2.分析过程 (10)10.3.计算结果 (11)10.4.结果评估 (13)11.加速度试验分析 (14)11.1.设备载荷 (14)11.2.分析过程 (14)11.3.计算结果 (14)11.4.结果评估 (17)12.分析结论 (17)13.备注 (17)1.范围本报告简要介绍了XX设备研制过程中，开展结构振动、冲击及加速度分析的具体实施过程，包括：动力学建模、振动模态分析、振动功能分析、功能性冲击分析及分析等内容。

本报告在XX设备静强度设计的基础上进行结构振动、冲击及加速度分析，并为XX设备环境适应性设计报告的编写提供支持。

2.规范性引用文件◆GJB150A-2009 《军用设备环境试验方法》◆GJB 150.15A-2009 《军用设备环境试验方法第15部分：加速度试验》◆GJB 150.16A-2009 《军用设备环境试验方法第16部分：振动试验》◆GJB 150.18 A-2009 《军用设备环境试验方法第18部分：冲击试验》3.说明4.术语定义4.1.振动物体或质点相对于平衡位置做振荡运动的现象。

振动冲击试验方法与技术-冲击试验编辑：国家信息技术国检中心冲击试验18.1 试验目的、影响机理、失效模式产品在使用和运输过程中所经受到的冲击主要是由于车辆的紧急制动和撞击、飞机的空投和坠撞（紧急迫降）、炮火的发射、化学能和核能的爆炸、导弹和高性能武器的点火分离和再入等所产生的冲击。

冲击就是在一个相对较短的时间内将一高量级的输入脉冲力施加到产品上。

冲击是一处很复杂的物理过程，与随机振动一样，它具有连续的频谱，但又是一个瞬变过程，不具备稳态随机的条件。

产品受冲击后，其机械系统的运动状态要发生突变并将产生瞬态冲击响应。

产品对机械冲击环境的响应具有以下特征：高频振荡、短持续时间、明显的初始上升时间和高量级的正负峰值。

机械冲击的峰值响应一般可用一个随时间递减的指数函数包络。

对于具有复杂多模态特性的产品，其冲击响应包括以下两种频率响应分量：施加在产品上的外部激励环境的强迫频率响应分量和在激励施加期间或之后产品的固有频率响应分量。

从物理概念上讲，产品受冲击（即瞬态激励）后所产生的冲击响应的大小代表了产品实际所受到的冲击强度。

若产品的瞬时响应幅值超过产品本身的结构强度，则将导致产品破损。

可见产品受冲击所本文由：12V电源适配器/ProductView.asp?ID=1732提供。

产生的损坏，不同于累积损伤效应所造成的破坏，而属于相对于产品结构强度来说是极限应力的峰值破坏。

这种峰值破坏会造成结构变形，安装松动，产生裂纹甚至断裂，还会使电气连接松动，接解不良，造成时断时通，使产品工作不稳定。

这种峰值破坏还能使产品内部各单元的相对位置发生变化，造成性能下降或超差，甚至会冲断元器件或部件，使其无法工作。

归结起来：a) 零件之间磨擦力的增加或减少，或相互干扰而引起的产品失效；b) 产品绝缘强度变化、绝缘电阻抗下降、磁场和静电场强的变化；c) 产品电路板故障、损坏和电连接器失效；（有时，产品在冲击作用下，可能使电路板上多余物迁移而导致短路）；d) 当产品结构或非结构件过应力时,产品产生永久性的机械变形；e) 当超过极限强度时,产品的机械零件损坏；的确f) 材料的加速疲劳（低周疲劳）；g) 产品潜在的压电效应；h) 由于晶体、陶瓷、环氧树脂或玻璃封装破裂造成的产品失效。

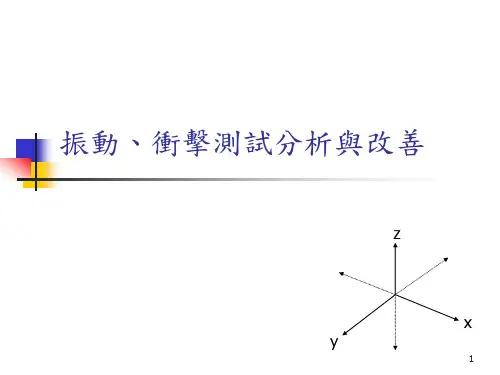

振動、衝擊測試分析與改善zxy振動測試基本概論在實驗室中模擬產品在製造、組裝、運輸及使用執行階段中所遭遇的各種不同的振動環境，用以鑑定產品是否忍受環境振動的能力。

Factory HandlingTransportationGroundHandlingCaptiveFlightTrajectoryControlLoads SeparationRe-entryImpact(Gusts、Flutter)常用的隨機振動試頻譜-軍規 隨機振動典型規範20~2000 Hz/4~6g RMS20803502000-3db/Octave -3db/Octave0.04g 2/ HzP S D g 2/H z環境應力分佈硬品強度分佈為何要進行振動測試-1設計、開發階段1.測試分析試品在受到振動時的模態2.測試產品的極限強度及疲勞強度與可靠度間的關係，訂定相關的特性規格3.失效分析與改善為何要進行振動測試-2全面進行ESS測試，大量篩選出潛在的瑕疵。

1.剔除潛在的不良組件(含板材)2.剔除潛在的不良銲點3.消除加之熱應力及內應力4.消除多層電路板間的雜散電容效應為何要進行振動測試-3⏹品質管制(QC-quality control)*有效確保與管制產品的品質水準⏹品質保證(QA-quality assurance)*認證產品的使用功能、規格、可靠度與標示相同⏹其它為何要進行測試⏹確認有無設計上之缺失⏹確認有無加工機具或工藝技術上之瑕疵⏹確認有無瑕疵的零組件⏹確認有無任何變異產生⏹確認工程修改之完整性⏹建立及查核整體的品質水質振動測試可篩選出的瑕疵⏹固定件鬆脫⏹電子接點接續不良⏹篩選出潛在的不良零件⏹篩選出有瑕疵的銲點⏹零組件之破裂、毀損⏹調整件(VR)受振異位、準度失真⏹電路斷短路異常⏹電源線或訊號線之不正常磨損或斷裂鬆脫⏹試件產生振動噪音⏹功能異常失效運用振動測試提高產品可靠度⏹設計階段--------極限強度驗試驗(定性、定量實驗/ 疲勞、破壞-ESS/HASS/HALT…..)⏹生產階段--------全面進行-ESS應力篩選⏹品管、品保階段--------可靠度抽驗認證⏹接收階段--------一般驗證測試(品質、規格與功能特性等工程驗證)隨機振動測試(Random Vibratio)⏹一般而言產品所存在的環境基本上，多數涵蓋在隨機振動良範圍居多⏹對試件振動相關之研究分析，投以研究規劃過的隨機波振動測試，則將更接近實際環境所面臨之效果⏹隨機測試的效率超過正弦掃描，且不易發生正弦掃描時所產生的過應力及應力殘留等不良影響⏹註:正弦振動與隨機振動測試並無等效性共振搜尋-1⏹試件以較低的振動能，自低頻到高以及自高頻到低頻往復掃瞄一次並以固定的振動強度、連續變化其頻率及適度的掃瞄速率進行振動搜尋⏹主要目的用以激發試件的結構共振，找出結構或零組件的共振頻率及共振倍率與振動模態，作為共振駐留測試之重要依據共振搜尋-2通常進行共振搜尋時，必須將搜尋之頻率範圍適度的加寬(根號2)用以更確實掌握實際發生的環境變異及試件因疲勞或老化情形下，產生安全裕度萎縮的情況而損壞f 2 f共振駐留(Resonance Dwell)⏹目的:測試的目的在測試試件是否忍受長期在共振環境下的能力⏹步驟:首先針對共振搜尋時所找出的共振頻率及共振模式加以分析，選擇試件在特定的環境中可能長期出現或較易出現的頻率分布或振動環境中振動強度較高的頻率分佈，作為共振駐留的測試依據機械振動之發生通常機械振動大致分為“機構之振動”、“結構體之振動”，前者泛指可動之元件，後者乃指靜態之結構體1.機構之振動—如轉動件之不平衡、偏心、齒合或軸承的磨耗引起之振動2.結構體之振動—泛指結構本身的自然頻率被外力激發產生此二者在實際環境下是經常同時存在且相互影響機械振動之防治-1⏹機械系統共振時，一般處理方式改變結構之自然頻率或改變外力之作動頻率⏹當兩者都無法滿足系統之改善程度時，則可加裝吸振器或避振器來改善振動環境⏹處理方式，先找出振動源發生之原因，再依據特性投入改善對策機械振動之防治-2⏹改善可動元件之品質即改善動平衡，增加轉動、滑動件之配合精度及潤滑度。

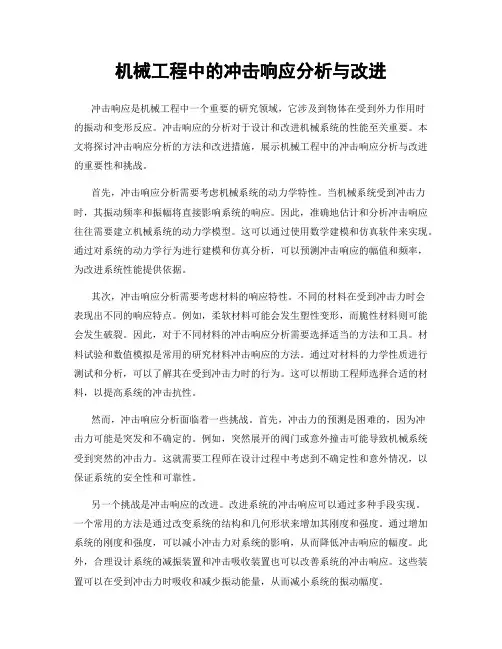

机械工程中的冲击响应分析与改进冲击响应是机械工程中一个重要的研究领域，它涉及到物体在受到外力作用时的振动和变形反应。

冲击响应的分析对于设计和改进机械系统的性能至关重要。

本文将探讨冲击响应分析的方法和改进措施，展示机械工程中的冲击响应分析与改进的重要性和挑战。

首先，冲击响应分析需要考虑机械系统的动力学特性。

当机械系统受到冲击力时，其振动频率和振幅将直接影响系统的响应。

因此，准确地估计和分析冲击响应往往需要建立机械系统的动力学模型。

这可以通过使用数学建模和仿真软件来实现。

通过对系统的动力学行为进行建模和仿真分析，可以预测冲击响应的幅值和频率，为改进系统性能提供依据。

其次，冲击响应分析需要考虑材料的响应特性。

不同的材料在受到冲击力时会表现出不同的响应特点。

例如，柔软材料可能会发生塑性变形，而脆性材料则可能会发生破裂。

因此，对于不同材料的冲击响应分析需要选择适当的方法和工具。

材料试验和数值模拟是常用的研究材料冲击响应的方法。

通过对材料的力学性质进行测试和分析，可以了解其在受到冲击力时的行为。

这可以帮助工程师选择合适的材料，以提高系统的冲击抗性。

然而，冲击响应分析面临着一些挑战。

首先，冲击力的预测是困难的，因为冲击力可能是突发和不确定的。

例如，突然展开的阀门或意外撞击可能导致机械系统受到突然的冲击力。

这就需要工程师在设计过程中考虑到不确定性和意外情况，以保证系统的安全性和可靠性。

另一个挑战是冲击响应的改进。

改进系统的冲击响应可以通过多种手段实现。

一个常用的方法是通过改变系统的结构和几何形状来增加其刚度和强度。

通过增加系统的刚度和强度，可以减小冲击力对系统的影响，从而降低冲击响应的幅度。

此外，合理设计系统的减振装置和冲击吸收装置也可以改善系统的冲击响应。

这些装置可以在受到冲击力时吸收和减少振动能量，从而减小系统的振动幅度。

除了改变系统的结构和装置，使用先进的材料也可以改进系统的冲击响应。

高强度和高韧性材料可以减少冲击力对系统的影响，从而提高系统的抗冲击性。

机械振动与冲击分析技术研究引言：机械振动与冲击分析技术是工程领域中重要的研究方向之一。

在机械设计和维修中，振动与冲击是设计不合理、工艺不良或操作不当等问题的常见原因之一。

因此，了解和研究该技术对于提高机械设备的可靠性、预测其寿命和进行合理的维护至关重要。

一、振动与冲击的基础知识1. 振动：振动是物体在其平衡位置附近做往复运动的现象。

振动可以分为自由振动和强迫振动。

自由振动是物体在没有外界干扰的情况下做振动，而强迫振动是受到外力影响的振动。

2. 冲击：冲击是指物体在极短时间内受到一个瞬时冲力而产生的反应。

冲击可以带来巨大的应力和变形，对机械系统造成严重的损坏。

二、振动分析技术1. 振动传感器：振动传感器是用来测量物体振动的传感器。

常见的振动传感器有加速度传感器、速度传感器和位移传感器。

通过安装振动传感器，可以收集振动信号，用于后续的分析和研究。

2. 频谱分析：频谱分析是将时域信号转换为频域信号的过程。

在振动分析中，通过将振动信号进行频谱分析，可以得到不同频率的振动成分，从而对机械系统的运行状态进行评估。

3. 振动信号处理：振动信号处理是对采集到的振动信号进行处理和分析的过程。

常用的振动信号处理方法有时域分析、频域分析、小波分析等。

这些方法可以帮助研究人员进一步分析振动信号的特征，如频率、能量等，并识别出振动异常。

4. 振动监测系统：振动监测系统是应用振动分析技术实现对机械设备进行实时监测和故障诊断的系统。

通过安装振动传感器和信号处理装置，可以实时监测机械设备的振动情况，并及时预警并采取相应的维修措施。

三、冲击分析技术1. 冲击响应分析：冲击响应分析是研究物体在受到冲击时的响应规律。

通过对物体在冲击下产生的应力、位移等进行分析，可以评估物体的耐冲击性能，为设计合理的防护措施提供依据。

2. 冲击模拟与仿真：冲击模拟与仿真是通过计算机软件模拟和重现冲击过程的技术。

通过对物体受到冲击后的动力学响应进行仿真，可以预测和评估冲击对机械设备的影响，提前采取相应的预防和改进措施。

振动冲击平评估报告振动冲击平评估报告是一项对建筑物、设备或结构进行振动冲击评估的工作，旨在评估其受振动影响的程度以及可能的影响范围。

本报告汇总了对某建筑物振动冲击的评估结果，以下是对报告中的主要内容进行回答：1. 振动冲击来源：报告中确定了振动冲击的来源，如附近道路交通、施工作业或机械设备等。

这些来源会产生不同类型和强度的振动，对建筑物和设备产生不同程度的影响。

2. 振动冲击参数：报告中列出了振动冲击的主要参数，包括振动频率、振动幅值和振动时间等。

这些参数用来描述振动的特征和强度，对评估振动冲击的影响至关重要。

3. 建筑物振动响应评估：通过使用振动监测装置对建筑物进行振动监测，报告中评估了建筑物的振动响应。

评估结果显示建筑物的自然频率和结构强度，以及振动对建筑物的影响程度。

4. 设备振动耐受力评估：对建筑物内部的设备进行振动耐受力评估。

报告中评估了设备的设计耐受力以及振动对设备运行和使用的影响，提出了相应的改善建议。

5. 环境影响评估：报告中评估了振动冲击对周边环境的潜在影响，包括对邻近建筑物、地下管道和土壤等的影响。

通过对环境的评估，可以确定振动冲击可能引起的问题并采取相应的措施进行改善。

6. 风险评估和控制建议：综合以上评估结果，报告中对振动冲击带来的风险进行评估，并提出相应的控制建议。

这些建议包括改进建筑物结构、调整施工过程或采取合适的振动隔离措施等。

7. 法规和标准符合性评估：报告中还评估了建筑物和设备的振动冲击评估是否符合相关的法规和标准要求。

这些要求包括振动限值、振动监测要求和振动冲击评估的程序等。

综上所述，振动冲击平评估报告对建筑物、设备或结构的振动冲击进行了全面的评估和分析，为改善振动冲击带来的问题提供了科学的依据和合理的建议。
