双向板楼板配筋计算书双向板楼板配筋计算书一、给定参数：1. 设计荷载：q = 5 kN/m22. 矩形平面图：3m × 3m，板厚200 mm3. 抗剪强度设计值：fcr = 25 MPa4. 混凝土强度设计值：fck = 25 MPa5. 钢筋强度设计值：fyk = 400 MPa6. 控制配筋率：ρmin = 0.16‰，ρmax = 3.2‰7. 负偏差：δs = 0.108. 接头系数：μ = 1.09. 面积转换系数：As/As' = 1.0二、按照《建筑结构设计规范》GB50010-2010的规定进行处理，具体计算如下：1. 根据日常的经验，斜对角方向的板的配筋率更高，次之为水平方向，最低为竖直方向。
为了满足最小配筋率，经验法则是先计算斜对角方向的配筋量。
2. 按照标准的计算步骤，可以首先计算板的弯矩系数，然后计算标准配筋率ρs，进而计算出最小配筋量和最多配筋量。
3. 对板进行合理配筋，需要按照以下步骤：先计算出最小配筋量和最大配筋量，然后计算不同斜率方向的配筋量，最终对所有筋进行布置，每个筋的直径和间距都应该符合标准的规定。
4. 最后，需要根据标准指导的方法进行验算，检查板在工作状态下弯矩和剪力的情况，以确保板的安全性和稳定性。
具体计算过程如下：1. 弯矩系数的计算：αx = 0.116 × 103 (n/mm3)αy = 0.116 × 103 (n/mm3)2. 最小配筋量的计算：Asmin = ρmin × b × h = 0.16 × 3000 × 200 = 96000 mm2/m3. 最多配筋量的计算：Asmax = ρmax × b × h = 3.2 × 3000 × 200 = 1920000 mm2/m 4. 斜对角方向的配筋计算：4.1 计算弯矩的大小：Mx = q × L2 / 8 = 5 × (30003 / 8) = 281250 Nm My = q × L2 / 8 = 5 × (30003 / 8) = 281250 Nm 4.2 计算弯矩对应的最小配筋率和钢筋面积：ρsx = δs × fcr / (αx × fck) = 0.0077Asx = ρsx × b × h = 46200 mm2/mρsy = δs × fcr / (αy × fck) = 0.0077Asy = ρsy × b × h = 46200 mm2/m4.3 计算弯矩对应的最大配筋率和钢筋面积：ρmx = 0.95 × μ × fcr / (αx × fck) = 0.0430 Asmx = ρmx × b × h = 258000 mm2/mρmy = 0.95 × μ × fcr / (αy × fck) = 0.0430 Asmy = ρmy × b × h = 258000 mm2/m5. 水平方向的配筋计算：5.1 计算弯矩的大小：Mx = q × L2 / 8 = 5 × (30003 / 8) = 281250 Nm My = 05.2 计算水平方向的最小配筋率和钢筋面积：ρsx = δs × fcr / (αx × fck) = 0.0077Asx = ρsx × b × h = 46200 mm2/m5.3 计算水平方向的最大配筋率和钢筋面积：ρmx = 0.95 × μ × fcr / (αx × fck) = 0.0430 Asmx = ρmx × b × h = 258000 mm2/m6. 竖直方向的配筋计算：6.1 计算弯矩的大小：Mx = 0My = q × L2 / 8 = 5 × (30003 / 8) = 281250 Nm 6.2 计算竖直方向的最小配筋率和钢筋面积：ρsy = δs × fcr / (αy × fck) = 0.0077Asy = ρsy × b × h = 46200 mm2/m6.3 计算竖直方向的最大配筋率和钢筋面积：ρmy = 0.95 × μ × fcr / (αy × fck) = 0.0430Asmy = ρm y × b × h = 258000 mm2/m7. 布置钢筋：根据上述计算结果，可以得到板的双向配筋情况：7.1 斜对角方向的钢筋：间距：s = 2000 mm / (3 + 1) = 500 mm直径：d = √(As / (0.785 × π)) = √(258000 / (0.785 × π)) = 20 mm 横向主筋：π20/500纵向主筋：π20/5007.2 水平方向的钢筋：间距：s = 2000 mm / (3 + 1) = 500 mm直径：d = √(As / (0.785 × π)) = √(258000 / (0.785 × π)) = 20 mm 横向主筋：π20/500纵向箍筋：π10/1507.3 竖直方向的钢筋：间距：s = 2000 mm / (3 + 1) = 500 mm直径：d = √(As / (0.785 × π)) = √(258000 / (0.785 × π)) = 20 mm 横向箍筋：π10/1508. 验算：8.1 在斜对角方向进行验算：钢筋面积：Asx = Asy = 258000 mm2/m最小钢筋面积：Asmin = 96000 mm2/mAsx / Asmin = Asy / Asmin = 2.69 > 1.258.2 在水平方向进行验算：钢筋面积：Asx = 258000 mm2/mAsy = 0最小钢筋面积：Asmin = 96000 mm2/mAsx / Asmin = 2.69 > 1.258.3 在竖直方向进行验算：钢筋面积：Asx = 0Asy = 258000 mm2/m最小钢筋面积：Asmin = 96000 mm2/mAsy / Asmin = 2.69 > 1.25以上步骤都符合规范的要求，因此整个设计方案得以通过验算。
1.配筋率：
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。
控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。
2.计算公式：
①配筋率ρ=As/bho
②最小配筋率ρmin=As/bho
③公式说明ho－有效高度ho=h-as（保护层厚度）
④板的配筋面积 As=配筋率×板厚×1米板长(1000)得出构造配筋（板厚应减去保护层厚度）
3.框架梁配筋率及配筋要求：
通常配筋率：跨中1%~1.7%，支座1.5%~2%；
4.板：
通常配筋率0.4%~0.8%
5.柱：
通常配筋率1%~3%；
柱主要是受压构件，一般来说，计算引起的配筋不要超过最小配筋率太多。
还有要注意柱的大偏心，小偏心情况，和抗震等级高时角柱配筋。
一般来说，柱必须满足最小轴压比要求，当然是越小越经济。
LB-1矩形板计算、构件编号LB-1二、示意图三、依据规范建筑结构荷载规范》GB50009-2001 混凝土结构设计规范》GB50010-2002四、计算信息1. 几何参数计算跨度:Lx = 6000 mm; Ly = 5000 mm板厚:h = 150 mm2. 材料信息混凝土等级:C30fc= 14.3N/mm2ft= 1.43N/mm2ftk= 2.01N/mm2Ec= 3.00 X 104N/mm2钢筋种类:HRB335fy = 300 N/mm2Es = 2.0 X 105 N/mm2最小配筋率:纵向受拉钢筋合力点至近边距离: as =20mm保护层厚度:c =15mm3. 荷载信息（均布荷载）永久荷载分项系数:1.200可变荷载分项系数:1.400准永久值系数:1.000永久荷载标准值:q gk =6.000kN/m2可变荷载标准值:q qk = 2.000kN/m24. 计算方法:5. 边界条件（上端/下端/左端/右端）:简支/简支/简支/简支6. 设计参数结构重要性系数:1.00泊松比:0.200五、计算参数: 1.计算板的跨度:Lo = 5000 mm 2.计算板的有效高度: ho = h-as=150-20=130 mm六、配筋计算所以按双向板计算）:1.X 向底板钢筋1）确定X 向板底弯矩Mx =表中系数(丫G*gk+ Y Q* qk)*Lo20.0343+ 0.0524* 0.200)*( 1.200* 6.000+1.400*2.000)*5211.205 kN*m 2）确定计算系数a s = Y o*Mx/( a 1*fc*b*ho*ho)1.00* 11.205 X 106/( 1.00*14.3*1000*130*130)0.046 3）计算相对受压区高度E =-Sqrt(1-2* a s) =-Sqrt(1-2* 0.046) =0.047 4）计算受拉钢筋面积= 294mm2 5）验算最小配筋率p 二 As/(b*h) = 294/(1000*150)= 0.196% p <p min = 0.200%不满足最小配筋要求所以取面积为As = p min*b*h =0.200%*1000*150 = 300 mm2采取方案d10@200实配面积392 mm2 2.Y向底板钢筋1）确定丫向板底弯矩My =表中系数(丫G* gk+ 丫Q* qk)*Lo20.0524+ 0.0343*0.200)*( 1.200* 6.000+ 1.400* 2.000)*5214.825 kN*m 2）确定计算系数a s = Y o*Mx/( a 1*fc*b*ho*ho)1.00* 14.825 X 106/( 1.00* 14.3*1000*130*130)0.061 3）计算相对受压区高度E =-Sqrt(1-2* a s) =-Sqrt(1-2* 0.061) = 0.063 4）计算受拉钢筋面积= 393mm2 5）验算最小配筋率p 二 As/(b*h) = 393/(1000*150)= 0.262%pAp min = 0.200%满足最小配筋要求采取方案d10@200实配面积392 mm2七、跨中挠度计算：Mk 按荷载效应的标准组合计算的弯矩值Mq 按荷载效应的准永久组合计算的弯矩值1. 计算荷载效应Mk = Mgk + Mqk0.0524+ 0.0343* 0.200)*( 6.000+ 2.000)*52 =11.860 kN*mMq = Mgk+ q*Mqk0.0524+ 0.0343* 0.200)*( 6.000+ 1.000* 2.000)*52 =11.860 kN*m2. 计算受弯构件的短期刚度Bs 1）计算按荷载效应的标准组合作用下，构件纵向受拉钢筋应力sk = Mk/( 0.87*ho*As）（混凝土规范式8.1.3－3)11.860 X 106/( 0.87*130*392) = 267.508 N/mm 2）计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积:Ate = 0.5*b*h = 0.5*1000*150= 75000mm2P te = As/Ate混凝土规范式8.1.2－4) 3）计算裂缝间纵向受拉钢筋应变不均匀系数1.1-0.65*ftk/( P te*混凝土规范式8.1.2－2)1.1- 0.65*2.01/( 0.523%* 267.508) = 0.166因为9不能小于最小值0.2,所以取9 = 0.2 4）计算钢筋弹性模量与混凝土模量的比值5）计算受压翼缘面积与腹板有效面积的比值矩形截面，丫f=06）计算纵向受拉钢筋配筋率Pp 二 As/(b*ho)= 392心000*130)= 0.302% 7）计算受弯构件的短期刚度BsBs = Es*As*ho2/[0.2+6* a E* p /(1 +3.5 Y f混凝土规范式8.2.3--1)2.0 X 105*392*1302/[ 1.15* 0.200+ 0.2+6* 6.667*0.302%/(1+ 3.5* 0.0)]2.406 X 103 kN*m23. 计算受弯构件的长期刚度B1）确定考虑荷载长期效应组合对挠度影响增大影响系数0 p '=0寸，0 =2.0（混凝土规范第8.2.5 条)2）计算受弯构件的长期刚度BB = Mk/(Mq*(-⑪+Mk)*Bs (混凝土规范式8.2.2)11.860/( 11.860*( 2.0-1)+ 11.860)* 2.406 X 1031.203 X 103 kN*m24. 计算受弯构件挠度fmax = f*(qgk+qqk)*Lo4/B 10323.507mm5. 验算挠度挠度限值fmax= 23.507mm W fo= 25.000mm,满足规范要求！八、裂缝宽度验算: 1.跨中X方向裂缝1）计算荷载效应Mx =表中系数(q gk+q qk)*Lo20.0343+ 0.0524* 0.200)*( 6.000+ 2.000)*528.964 kN*m 2）带肋钢筋,所以取值vi= 1.0 3）计算按荷载效应的标准组合作用下,构件纵向受拉钢筋应力sk=Mk/( 0.87*ho*As）（混凝土规范式8.1.3-3)=8.964 X 106/(0.87*130*392)=202.187N/mm 4）计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate= 0.5*b*h= 0.5*1000*150=75000 mm2p te二As/Ate混凝土规范式8.1.2－4)因为p te= 0.0052 < 0.01,所以让p te= 0.015）计算裂缝间纵向受拉钢筋应变不均匀系数91.1-0.65*ftk/( p te*混凝土规范式8.1.2－2)=1.1- 0.65* 2.010/( 0.0100* 202.187)=0.454 6）计算单位面积钢筋根数n=5 7）计算受拉区纵向钢筋的等效直径deq deq=(刀ni*di2)/( 刀n i*vi*di =5*10*10/(5* 1.0*10)=10 8）计算最大裂缝宽度3 max二a cr* ® * o sk/Es*( 1.9c+ 0.08*Deq/ p te混凝土规范式8.1.2— 1)=0.1137mm <0.30,满足规范要求2.跨中丫方向裂缝1 ）计算荷载效应My =表中系数(q gk+q qk)*Lo20.0524+ 0.0343* 0.200)*( 6.000+ 2.000)*5211.860 kN*m 2）带肋钢筋,所以取值vi= 1.0 3）计算按荷载效应的标准组合作用下，构件纵向受拉钢筋应力sk=Mk/( 0.87*ho*As）（混凝土规范式8.1.3 —3)=11.860 X 106/( 0.87*130*392)=267.508N/mm 4）计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate= 0.5*b*h= 0.5*1000*150=75000 mm2 P te=As/Ate混凝土规范式8.1.2—4)因为P te= 0.0052 < 0.01,所以让P te= 0.015）计算裂缝间纵向受拉钢筋应变不均匀系数91.1-0.65*ftk/( p te*混凝土规范式8.1.2－2)=1.1- 0.65* 2.010/( 0.0100* 267.508)=0.612 6）计算单位面积钢筋根数n =5 7）计算受拉区纵向钢筋的等效直径deq deq=(刀ni*di2)/( 刀ni*vi*di) =5*10*10/(5* 1.0*10)=10 8）计算最大裂缝宽度3 max二a cr* ® * osk/Es*( 1.9c+ 0.08*Deq/ p te混凝土规范式8.1.2— 1)=0.2027mm <0.30,满足规范要求。

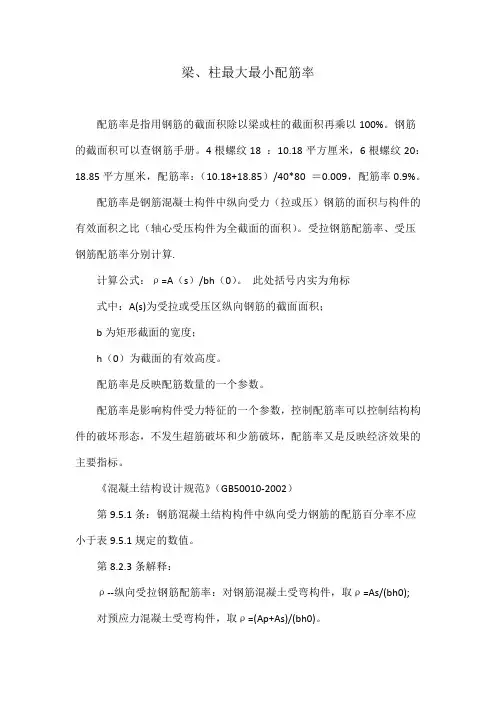

梁、柱最大最小配筋率配筋率是指用钢筋的截面积除以梁或柱的截面积再乘以100%。
钢筋的截面积可以查钢筋手册。
4根螺纹18 ：10.18平方厘米，6根螺纹20：18.85平方厘米，配筋率：（10.18+18.85）/40*80 ＝0.009，配筋率0.9%。
配筋率是钢筋混凝土构件中纵向受力（拉或压）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。
受拉钢筋配筋率、受压钢筋配筋率分别计算.计算公式：ρ=A（s）/bh（0）。
此处括号内实为角标式中：A(s)为受拉或受压区纵向钢筋的截面面积；b为矩形截面的宽度；h（0）为截面的有效高度。
配筋率是反映配筋数量的一个参数。
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。
《混凝土结构设计规范》（GB50010-2002）第9.5.1条：钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。
第8.2.3条解释：ρ--纵向受拉钢筋配筋率：对钢筋混凝土受弯构件，取ρ=As/(bh0);对预应力混凝土受弯构件，取ρ=(Ap+As)/(bh0)。
第10.1.8条当按单向板设计时，除沿受力方向布置受力钢筋外，尚应在垂直受力方向布置分布钢筋。
单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%，且不宜小于该方向板截面面积的0.15%；分布钢筋的间距不宜大于250mm，直径不宜小于6mm；对集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm.注：当有实践经验或可靠措施时，预制单向板的分布钢筋可不受本条限制。
柱的配筋率：取全截面。
根据《混凝土结构设计规范》（GB50010-2002）第10.3.1条：全部纵向钢筋的配筋率不宜大于5%。
柱的最大配筋率为5%。
4当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm，间距不应大于纵向受力钢筋最小直径的10倍，且不应大于200mm；箍筋末端应做成135°弯钩且弯钩末端平直段长度不应小于箍筋直径的10倍；箍筋也可焊成封闭环式；《建筑抗震设计规范》（GB50011-2001）第6.3.3条：梁的钢筋配置，应符合下列各项要求：1 梁端纵向受拉钢筋的配筋率不应大于2.5%，且计入受压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。
