无补偿电预热直埋供热管网施工工法(2)

城镇大直径直埋供热管道电预热施工工法城镇大直径直埋供热管道电预热施工工法一、前言随着城市建设的不断发展，供热系统的建设也日益重要。

城镇大直径直埋供热管道电预热施工工法是一种新型的供热管道施工技术，能够有效提高施工质量和工程进度。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为实际工程提供参考。

二、工法特点城镇大直径直埋供热管道电预热施工工法具有以下几个特点：1）采用电加热预热管道，能够快速提高管道温度，提高焊接质量和效率；2）采用直埋方式，无需开挖大量地面，减少了施工对环境的影响；3）工法简单易行，操作方便，适用于各种土地条件和管道规格。

三、适应范围该工法适用于城镇供热管道建设，特别适用于大直径管道的施工。

无论是新建供热管道还是老旧管道改造，都可以采用该工法进行施工。

工法的特点使其适用于各种土地条件，包括平地、山林、河道等。

四、工艺原理该工法的工艺原理是通过电加热预热管道，提高管道温度，从而加快管道的焊接速度和提高焊接质量。

其理论依据是在管道加热过程中，管道内部温度逐渐上升，达到一定温度后，焊缝处的焊料开始熔化，从而实现焊接目的。

为了保证施工质量，工法采取了一系列的技术措施，包括电源选择、温度控制和焊接方法等。

五、施工工艺施工工法分为以下几个施工阶段：1）准备工作，包括材料准备、设备检查和施工方案编制等；2）管道铺设，按照设计要求进行管道敷设和固定；3）电加热预热，通过电源将电能转化为热能，加热管道至一定温度；4）焊接，根据设计要求进行焊接工作，包括焊缝清理、焊材准备和焊接质量检查等；5）管道保温，采取保温材料对焊接完毕的管道进行保温处理；6）验收和验收，对施工质量进行检查和验收，确保施工符合设计要求。

六、劳动组织为了保证施工顺利进行，需要明确劳动组织，包括施工人员、工作岗位和施工时间等。

施工人员应具备一定的专业知识和技能，熟悉施工工艺和安全操作规程。

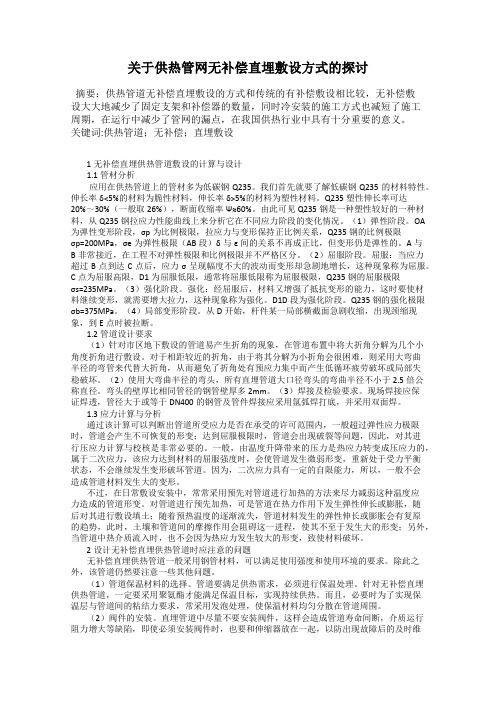

关于供热管网无补偿直埋敷设方式的探讨摘要：供热管道无补偿直埋敷设的方式和传统的有补偿敷设相比较，无补偿敷设大大地减少了固定支架和补偿器的数量，同时冷安装的施工方式也减短了施工周期，在运行中减少了管网的漏点，在我国供热行业中具有十分重要的意义。

关键词:供热管道；无补偿；直埋敷设1无补偿直埋供热管道敷设的计算与设计1.1管材分析应用在供热管道上的管材多为低碳钢Q235。

我们首先就要了解低碳钢Q235的材料特性。

伸长率δ<5%的材料为脆性材料，伸长率δ>5%的材料为塑性材料。

Q235塑性伸长率可达20%～30%（一般取26%），断面收缩率Ψ≈60%。

由此可见Q235钢是一种塑性较好的一种材料，从Q235钢拉应力性能曲线上来分析它在不同应力阶段的变化情况。

（1）弹性阶段。

OA 为弹性变形阶段，σp为比例极限，拉应力与变形保持正比例关系，Q235钢的比例极限σp=200MPa，σe为弹性极限（AB段）δ与ε间的关系不再成正比，但变形仍是弹性的。

A与B非常接近，在工程不对弹性极限和比例极限并不严格区分。

（2）屈服阶段。

屈服：当应力超过B点到达C点后，应力σ呈现幅度不大的波动而变形却急剧地增长，这种现象称为屈服。

C点为屈服高限，D1为屈服低限，通常将屈服低限称为屈服极限，Q235钢的屈服极限σs=235MPa。

（3）强化阶段。

强化：经屈服后，材料又增强了抵抗变形的能力，这时要使材料继续变形，就需要增大拉力，这种现象称为强化。

D1D段为强化阶段。

Q235钢的强化极限σb=375MPa。

（4）局部变形阶段。

从D开始，杆件某一局部横截面急剧收缩，出现颈缩现象，到E点时被拉断。

1.2管道设计要求（1）针对市区地下敷设的管道易产生折角的现象，在管道布置中将大折角分解为几个小角度折角进行敷设。

对于相距较近的折角，由于将其分解为小折角会很困难，则采用大弯曲半径的弯管来代替大折角，从而避免了折角处有预应力集中而产生低循环疲劳破坏或局部失稳破坏。

供热管网无补偿冷安装直埋管道敷设施工技术发布时间：2022-09-23T02:19:39.029Z 来源：《建筑实践》2022年第10期作者：李鹏[导读] 现如今，我国城市建设在不断加快，通过对管道的压力试验，采用无补偿敷设方法李鹏新疆梓欣工程项目管理咨询有限公司新疆库尔勒市841000摘要：现如今，我国城市建设在不断加快，通过对管道的压力试验，采用无补偿敷设方法，不仅减少了管道补偿装置的初始投资，也减少了管网危险点，提高了管道的安全性、稳定性。

因此，无补偿冷安装的安装方式促进了直埋管道技术的发展，在国外直埋供热管道的建设中具有应用价值。

关键词：供热管道;冷安装;无补偿引言目前，国内外热水供热管道直埋敷设发展迅速，已被广泛地应用在许多供热工程中，并实现了无补偿的直埋敷设。

而在无补偿直埋敷设供热管道中，尤以冷安装无补偿直埋敷设管道施工最方便，工期最短，造价最低，是我们大力推广的敷设方式。

1敷设方式及选择原则在直埋供热管网设计过程中，无补偿直埋敷设的设计方法采用应力分类法对管道进行应力验算。

应力分类法根据由不同特性的荷载产生的应力性态和对管道破坏的影响，对管道上不同性态的应力分别给予不同的限定值。

应力分类法将计算应力分成一次应力、二次应力及峰值应力，分别采用弹性分析理论、安定性分析理论及疲劳分析理论进行分析，可以充分发挥管材的承载能力。

采用无补偿冷安装直埋敷设技术，可以大大减少补偿器、固定墩的使用，减少系统中危险点的数量，从而提高管网安全运行可靠性；节约工程资金；施工周期短，管道寿命长；降低了维护费用以及热损失。

所以，在满足强度和稳定性条件下，应优先采用无补偿冷安装方式。

2供热管网无补偿冷安装直埋管道敷设施工技术2.1施工准备（1）施工人员调配齐全并有相应资格，持有效上岗证上岗。

（2）从技术、材料、通讯、施工场地及施工现场布置、现场设备材料供应及保管、施工机械、施工力量的配置等方面作好前期各项施工准备。

预制直埋保温管无补偿安装方法(电预热)保温管道无补偿电预热第一、工艺概述把钢管管线直接作为负载电阻进行管道加热，设备安装简单方便。

加热段供回水管线末端用电缆线短接，始端分别接电源的正极和负极。

根据管材规格的大小及施工时的环境温度，选用不同的电加热设备，其输出功率在200KW至400KW之间，管线上施加的工作电压为无峰值安全电压。

2000米管线（1000米管沟）加热时间小于24小时，保温时间依据现场回填土的时间。

（在整个预热过程中回填土至管材顶部管材四分之三高处。

）第二、施工方案施工方案应依据管网的具体的分布情况来制定，这样才可制定出最经济有效的施工方案。

这里对施工方案只做个大概的介绍。

一般以保温管材的沟槽长度计算，以500——1000米管沟长度为1个预热段，（大规格的管材采用大功率的电源设备）。

根据一个标段管沟的实际长度，管材的线性膨胀系数，环境温度及管材需要预热到的目标温度预先计算出管线预热将要达到的伸长量，在待预热管线的直线段部分事先放置好标尺，以便在整个预热过程中观察管材的动态伸长量。

在管线即将达到预热的目标温度时，要比较实际管材的伸长量和理论预先计算的伸长量，最终我们要以管材的实际伸量来决定是否需要微调目标温度值，最终我们是要保证管材的实际伸长量与预先计算的理论伸长量一致。

每两个预热段之间预留约2.5米的间距，以备安装一次性补偿器或保温短节（注意两预热段之间应轴向对齐）。

设置一次性补偿器时，此一次性补偿器应设置临时井室，待下一次管线运行前温度达到预热温度70℃时，将一次性补偿器焊死。

以后一次性补偿器将不再起作用。

临时井室也不再有用。

电预热设备运行时由400KW的柴油发电机供电，燃料采用0# 柴油。

预热后应及时回填，以保证预热效果。

采用倒排工期的方法计算预热开始时间，保证在预热第二天早7点开始回填、夯实。

初期回填宜采用机械方式回填，人工夯实的方法，在管顶回填土超过60公分后(压实)可采用机械夯实。

热风预热法在热力管线无补偿安装中的应用XXX公司作者：XXX目录一、前言 (1)二、适用范围 (1)三、工艺流程及操作要点 (1)四、施工安全的措施 (7)五、本工法执行以下质量标准： (7)六、材料 (7)七、劳动力部署 (7)八、施工机械 (8)九、效益分析 (8)十、应用实例 (9)一、前言供热管网热水管道运行过程中受热媒影响会伸长，如不加以有效补偿，会使管道承受的应力增加，达到一定程度，就会发生破裂现象，常见的管道补偿方法是在管道上安装管道补偿器，称之为管道有补偿敷设。

将管道分段预热，当一段管道预热至预热温度tr,管道充分伸长后与后面未预热管段焊在一起。

按此方法，将整个管线预热并焊接起来。

这种方法称为管道无补偿敷设方式，按这样施工的管线，在管线降温后，也残留一个预拉应力。

在运行期间，保证预热温度与管线的最低温度之差（tr - tmin）≤Δtmax，管线就不会出现拉伸屈服状态；而当管道升温到最高温度t1时，也不会出现压缩屈服状态，因此管道不需要补偿，也不会因为热胀冷缩产生应力而破坏。

无补偿预热直埋是一种可靠性高、造价低的敷设方式，目前在工程应用中预热普遍以水作为介质，由于受水的热物理性质的限制，在预热中尤其对于大口径供热管道产生了诸如预热时间过长、水的自重影响热膨胀等缺点，这些缺点在一定程度上也制约了此种敷设方式在工程中的应用，而采用空气作为预热介质不仅可以较好的解决以上问题，而且对于宝贵的水资源也是一个极大的节约。

热力管线的无补偿安装工艺，在热网管线安装中起到降低管网工程的一次性投资，并且可有效的解决地势不利等因素对管线安装造成的困难，我单位施工的XXX市“500热网示范工程”是由世行贷款建设的集中供热项目，同时也是世行贷款的山东省环保项目之一，是山东省和XX市的重点工程项目，是中华人民共和国建设部推荐的科技示范工程项目。

其中南大街的管线长约2300米。

管径DN500，热网供、回水温度为130/60℃，热网的设计压力为1.6MPa。

电预热中无补偿大管径直埋供热管道工程摘要：随着太原市集中供热的快速，DＮ1４００的供热管道已用在一次管网中,针对大口径直埋供热管道，为了减少补偿器和固定墩的数量，增加管网在运行过程中的安全性，分析了几种无补偿管道安装方式的优缺点，在此基础上,分析了电预热技术的基本原理,电预热施工的基本程序和应注意的问题,印证了电预热少补偿直埋技术对大管径管道的可行性和实用性。

ﻭﻭ关键词：直埋,管道工程,无补偿,电预热技术直埋供热管道因其热损失小、影响小、寿命长等特点已经广泛应用到集中供热管网中，随着太原市集中供热的快速，DN14０0的供热管道已用在一次管网中,常规的有补偿敷设设计，补偿器的数量和固定墩的数量非常多，对于长距离的敷设大管径的供热管道，不仅会给施工带来许多困难,而且会给运行增加泄漏点的风险.随着供热技术的,无补偿设计及其敷设安装技术，能在管网中最大限度的减少补偿器和固定支架的数量,增加管网在运行过程中的安全性。

ﻭ２无补偿敷设安装方式比较ﻭﻭ无补偿敷设安装分为冷安装与预热安装两种。

无补偿冷安装供热管网，与有补偿安装施工方式类似,施工可以边开挖,边安装，边回填,施工进度，但管道整体安装焊接温度与回填时的环境温度相同,管网处于零应力状态,随着管网运行时的温度升高，管道中的锚固段承受较大的轴向应力,所以对管道需做处理,对管道壁厚要求加厚，管道不能有折角，焊口的质量要求更高。

无补偿冷安装对于直埋较深的管道实际运行风险较大.无补偿预热安装是在管道安装过程中，利用预热装置,使管道提前释放一部分轴向应力，在运行工况下，管道的应力得到有效的降低.预热方式有热水预热、热风预热和电预热三种。

热水预热供热管道是将热水灌满整个管道，管道受热膨胀，达到释放应力的目的.热水预热不仅需要加热设备对水提前加热，还需要安装输送热水的连接装置循环泵、阀门、补偿器等,安装工艺要求较高.热水预热是在管网中注满热水,对于大管径管道重量加大许多,管道锚固段承受压力加大，预热效果不理想.热风预热供热管道是加热管道内的空气,管道受热膨胀，达到释放应力的目的。

直埋供冷供热管网施工工法（升级版）直埋供冷供热管网施工工法（升级版）一、前言随着城市发展和人们对生活质量要求的提高，直埋供冷供热管网作为先进的供热和供冷方式，逐渐得到广泛应用。

本篇文章将介绍一种升级版的直埋供冷供热管网施工工法，详细阐述其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等。

二、工法特点升级版的直埋供冷供热管网施工工法具有以下特点：首先，采用模块化设计，方便快捷，可以根据实际需求进行组合；其次，采用预制施工方式，减少现场工作量，提高施工效率；再次，采用高强度的材料，使管网具有更好的稳定性和耐久性；此外，工法还考虑了节能环保的要求，采用了先进的节能技术，减少能源消耗和环境污染。

三、适应范围该工法适用于各类建筑物、工业设施和公共设施的供冷供热管网施工，尤其适用于大型建筑物和高层建筑。

并且，该工法适用于各类地质条件和环境要求，包括城市、乡村、山区等。

四、工艺原理该工法以地下埋设管道为基础，通过管道传输冷热能源，实现供冷供热的目的。

工法与实际工程之间的联系主要体现在以下几个方面：首先，工法中采取了预制管道和预制接头的设计，能够提高施工效率，并确保施工质量；其次，工法中采用了保温层和隔热层的设计，可以减少能源损失，提高供冷供热的效果；此外，工法中还采取了分段施工和模块化组装的方式，使得工程进度可以灵活调整，提高施工的适应性。

五、施工工艺首先，在施工前需要进行勘察、设计和准备工作，确定管道走向、位置和尺寸。

然后，进行开挖、铺设管道和连接等工作。

接着，进行保温层和防水层的施工，以保证管道的稳定性和耐用性。

最后，进行验收和调试，确保管网的正常运行。

六、劳动组织施工期间，需要合理组织施工人员，分工明确，保证施工的顺利进行。

同时，施工人员需要具备相应的专业知识和技能，以保障施工质量和安全。

七、机具设备施工工法需要使用各种机具设备，包括挖掘机、起重机、焊接机、测量仪器等等。

简述供热管道无补偿直埋电预热施工技术供热管道无补偿直埋电预热施工技术是一种用电加热管道的方法，使
管道在热交换过程中更加高效。

这种技术适用于没有天然气、燃油等供能
方式的供热管道，也适用于需要加热速度快的情况。

该技术的施工过程如下：
1.测量设计：根据供热管道的长度、直径、环境温度等因素，计算出
电预热器规格、功率、电源系统等设计参数。

2.施工准备：选择合适的安设位置，清理好管道和土壤表面，保证管
道与土壤之间没有空隙。

3.安装电预热器：根据设计要求，将电预热器固定在管道上，需要保
证预热器与管道之间的接触牢固。

4.接电：按照电预热器的电源要求，接接线、开关、控制装置等设施，确保设施接地、绝缘等安全要求。

5.调试：进行设备电气性能测试、工作状态测试、防护系统测试等调
试工作，确保设备正常运行。

整个施工过程需要注意保证施工质量和施工安全。

直埋无补偿供热管道预热施工工法直埋无补偿供热管道预热施工工法一、前言随着城市的不断发展，直埋无补偿供热管道的施工需求越来越大。

预热施工工法是一种高效、可行的施工方式，在保证施工质量的同时，还能够大大缩短工期，减少对道路的影响。

本文将详细介绍这种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点直埋无补偿供热管道预热施工工法有以下几个特点：1. 高效节能：通过预热方法，使管道的温度达到施工要求，不仅提高了施工效率，还节约了能源消耗。

2. 管道稳定：预热过程中可以通过控制温度和时间来保证管道的稳定性和安全性。

3. 施工周期短：相比传统的施工方式，预热施工工法能够大大缩短施工周期，提高工程进度。

4. 减少对道路的影响：由于工程过程中不需要进行挖掘，所以能够减少对道路交通的影响，降低施工造成的不便。

三、适应范围直埋无补偿供热管道预热施工工法适用于以下场景：1. 城市道路：工法不需要挖掘道路，适用于城市道路供热管道的施工。

2. 管道布置复杂：对于管道布置较为复杂的工程，如曲线、变径等，预热施工工法能够更好地解决施工难题。

3. 紧急情况：对于一些紧急情况下的供热管道施工，预热施工工法能够快速解决问题，缩短施工时间，缓解能源压力。

四、工艺原理直埋无补偿供热管道预热施工工法是通过提前将管道预热到设计温度，通过控制预热后的管道温度和时间，使其达到施工要求。

实际工程中，可以通过控制加热器的功率和加热时间来控制管道的温度，同时通过控制冷却时间来保证管道稳定性。

五、施工工艺直埋无补偿供热管道预热施工工法的施工工艺主要包括以下几个阶段：1. 准备阶段：包括对施工场地的准备、施工方案的制定和施工材料的准备等。

2. 管道清洗阶段：通过清洗管道来保证施工后的管道质量，清除管道内部的杂质和污垢。

3. 加热阶段：通过加热器对管道进行预热，使其达到施工要求的温度。

直埋保温管道无补偿电预热施工工法直埋保温管道无补偿电预热施工工法一、前言：直埋保温管道是一种常见的输送介质的管道，为了减少能源损失，保温措施成为必需。

直埋保温管道无补偿电预热施工工法以其高效、节能的特点逐渐受到广大工程施工方的关注和采用。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点：直埋保温管道无补偿电预热施工工法具有以下特点：1）无须补偿：采用无补偿施工工法，既减少了工程成本和施工周期，又提高了施工效率。

2）电预热：通过电预热技术，使管道在施工中保持一定的温度，避免降温导致的负面影响。

3）高效节能：工法特有的电预热技术可以提高施工速度，减少能源消耗，达到高效节能的效果。

4）施工质量可控：通过机具设备和质量控制措施，保证施工过程中的质量稳定和可控性。

三、适应范围：直埋保温管道无补偿电预热施工工法适用于各种输送介质的直埋保温管道工程，包括暖通、给排水、采暖、热力等工程。

四、工艺原理：直埋保温管道无补偿电预热施工工法的工艺原理主要包括以下几个方面：1）施工工法与实际工程联系：通过电预热技术，保持管道在施工过程中的一定温度，避免因温度降低而影响质量。

2）技术措施：采用专用机具设备进行电预热，通过控制温度和时间来达到预期的效果。

五、施工工艺：直埋保温管道无补偿电预热施工工法的施工分为以下几个阶段：1）施工准备：确定施工方案、准备机具设备、材料等。

2）管道预处理：清洗管道、防腐处理等。

3）电预热施工：通过专用机具设备对管道进行电预热，控制温度和时间。

4）管道安装：根据设计要求进行直埋管道的安装。

5）保温处理：对管道进行保温处理，保证输送介质的温度稳定。

六、劳动组织：直埋保温管道无补偿电预热施工工法需要合理的劳动组织，包括人员配置、工作流程安排等，以确保施工进度和施工质量。

七、机具设备：直埋保温管道无补偿电预热施工工法所需的机具设备包括电预热设备、管道安装设备、保温处理设备等，这些设备具有高效、安全、可靠的特点，能够提高施工效率和质量。
