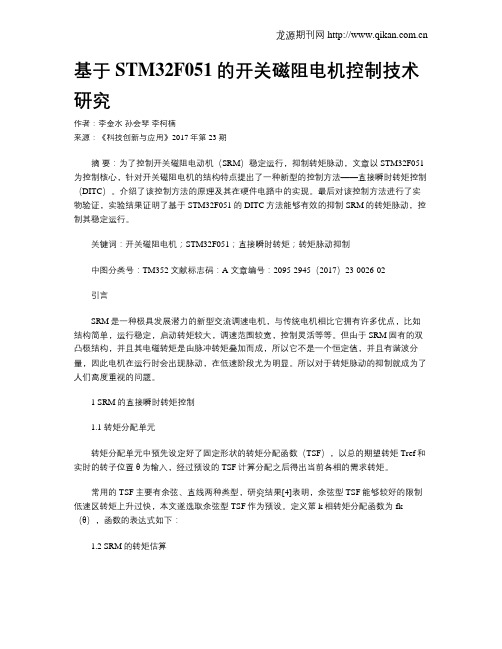

基于STM32F051的开关磁阻电机控制技术研究作者：李金水孙会琴李柯楠来源：《科技创新与应用》2017年第23期摘要：为了控制开关磁阻电动机（SRM）稳定运行，抑制转矩脉动，文章以STM32F051为控制核心，针对开关磁阻电机的结构特点提出了一种新型的控制方法——直接瞬时转矩控制（DITC）。

介绍了该控制方法的原理及其在硬件电路中的实现。

最后对该控制方法进行了实物验证，实验结果证明了基于STM32F051的DITC方法能够有效的抑制SRM的转矩脉动，控制其稳定运行。

关键词：开关磁阻电机；STM32F051；直接瞬时转矩；转矩脉动抑制中图分类号：TM352 文献标志码：A 文章编号：2095-2945（2017）23-0026-02引言SRM是一种极具发展潜力的新型交流调速电机，与传统电机相比它拥有许多优点，比如结构简单，运行稳定，启动转矩较大，调速范围较宽，控制灵活等等。

但由于SRM固有的双凸极结构，并且其电磁转矩是由脉冲转矩叠加而成，所以它不是一个恒定值，并且有谐波分量，因此电机在运行时会出现脉动，在低速阶段尤为明显。

所以对于转矩脉动的抑制就成为了人们高度重视的问题。

1 SRM的直接瞬时转矩控制1.1 转矩分配单元转矩分配单元中预先设定好了固定形状的转矩分配函数（TSF），以总的期望转矩Tref和实时的转子位置θ为输入，经过预设的TSF计算分配之后得出当前各相的需求转矩。

常用的TSF主要有余弦、直线两种类型，研究结果[4]表明，余弦型TSF能够较好的限制低速区转矩上升过快，本文遂选取余弦型TSF作为预设。

定义第k相转矩分配函数为fk （θ），函数的表达式如下：1.2 SRM的转矩估算开关磁阻电机的瞬时转矩不易被直接测得，但可以通过测量其他的外部变量进而估算出瞬时转矩。

SRM瞬时转矩的估算单元是DITC系统中很重要的一个单元，它直接影响了转矩控制的精度。

通常根据离线状态电机的相电流和转子位置信号计算出特定位置的瞬时转矩大小，并使用查表法得到任意转子位置瞬时转矩。

stm32控制步进电机速度算法解释说明1. 引言1.1 概述在现代工业领域中，步进电机广泛应用于各种自动控制系统中，其具有精确定位、易于控制等优点。

对步进电机进行速度控制是其中的一项重要任务，因为精确控制速度可以使步进电机在工作过程中稳定可靠。

为了实现步进电机的速度控制，本文将介绍一种基于STM32的步进电机速度算法。

通过该算法，可以实时监测步进电机的当前速度，并根据需要进行调整。

这样可以保证步进电机在不同工作负载下都能保持稳定的运行效果。

本文将首先对步进电机原理进行简要介绍，包括其结构和工作原理。

接着，将详细讲解步进电机速度控制的原理和方法。

最后，我们将详细阐述如何使用STM32微控制器来实现这一算法，并给出相应的硬件连接与配置说明。

1.2 文章结构本文主要分为五个部分：引言、步进电机速度控制算法、算法设计与实现、实验结果与分析以及结论与展望。

引言部分主要对整篇文章进行了概述，并明确了文章的目的和结构。

步进电机速度控制算法部分将详细介绍步进电机的原理和速度控制方法。

算法设计与实现部分将讲解如何设计步进电机驱动模块，并进行硬件连接与配置。

同时还将重点介绍软件算法的设计和调试过程。

实验结果与分析部分将说明实验环境和参数设置，以及对实验测量数据进行详细分析。

最后，结论与展望部分总结了整个研究工作的成果，并提出了改进方向和未来的发展建议。

1.3 目的本文旨在介绍一种有效且可靠的STM32控制步进电机速度算法。

通过该算法，可以准确地控制步进电机的转速并保证其在不同负载下运行稳定。

同时，本文还希望能够为步进电机速度控制领域的研究提供参考，并为相关工程应用提供技术支持。

2. 步进电机速度控制算法：2.1 步进电机原理简介：步进电机是一种特殊的直流电动机，它通过逐步驱动来控制旋转角度。

步进电机由固定数量的磁极组成，每一次收到脉冲信号时，它会前进一个固定的角度（步数）。

步进电机通常用于需要精确位置和速度控制的应用。

STM32如何实现电机控制STM32是一款广泛应用于嵌入式系统中的微控制器，它提供了强大的控制能力和丰富的外设接口，可以方便地实现电机控制。

下面将从电机的种类、电机控制原理、STM32的外设接口和编程方法等方面来介绍如何使用STM32实现电机控制。

第一部分：电机种类与控制原理电机广泛应用于各个领域，常见的电机包括直流电机（DC Motor）、步进电机（Stepper Motor）和无刷直流电机（Brushless DC Motor，简称BLDC Motor）等。

不同类型的电机有不同的控制原理。

直流电机控制原理：直流电机通过改变电压的极性和大小来实现控制。

可以通过改变电源的正负极性实现不同的转向，通过改变电压的大小来实现不同的转速。

步进电机控制原理：步进电机通过依次激励不同的线圈来实现控制。

可以通过改变线圈的激励顺序和频率来控制步进角度和转速。

无刷直流电机控制原理：无刷直流电机通过依次激励不同的相位来实现控制。

通常需要使用传感器或者反馈信号来确定转子的位置，然后根据转子位置来控制电流的方向和大小。

第二部分：STM32的外设接口通用定时器（General Purpose Timer）：STM32的通用定时器具有多个独立的计数器和比较模块，可以用来生成各种频率和占空比的PWM信号，用于控制电机的速度和方向。

通用输入输出（General Purpose Input/Output，简称GPIO）：STM32的GPIO可以用来控制电机的使能端、方向端、步进端等。

通过配置GPIO的工作模式和输出状态，可以实现电机的控制。

模拟输入输出（Analog Input/Output）：STM32的模拟输入接口可以用来检测电机的位置和速度等信息，可以通过模拟输出接口来控制电机的电压和电流等。

第三部分：STM32的编程方法标准外设库：标准外设库是由ST提供的一套用于STM32编程的库。

它提供了丰富的函数和接口，可以方便地使用STM32的外设进行编程。
