7二、欧姆定律提高强化训练(分压、分流、比例)

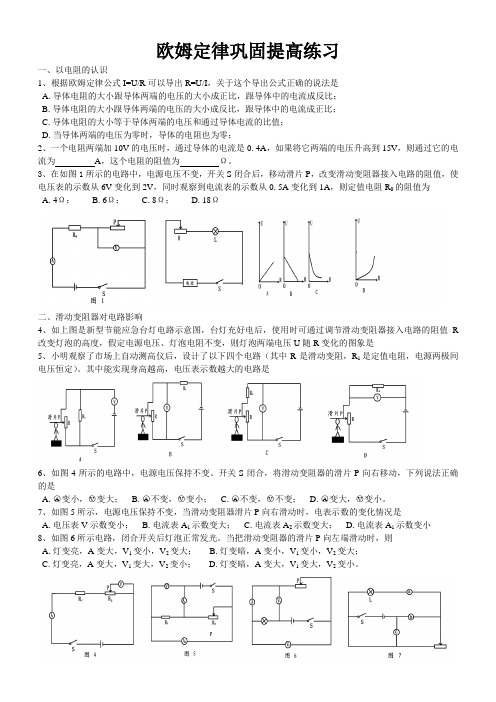

欧姆定律巩固提高练习一、以电阻的认识1、根据欧姆定律公式I=U/R 可以导出R=U/I ，关于这个导出公式正确的说法是A .导体电阻的大小跟导体两端的电压的大小成正比，跟导体中的电流成反比；B .导体电阻的大小跟导体两端的电压的大小成反比，跟导体中的电流成正比；C .导体电阻的大小等于导体两端的电压和通过导体电流的比值；D .当导体两端的电压为零时，导体的电阻也为零；2、一个电阻两端加10V 的电压时，通过导体的电流是0.4A ，如果将它两端的电压升高到15V ，则通过它的电流为 A ，这个电阻的阻值为 Ω。

3、在如图1所示的电路中，电源电压不变，开关S 闭合后，移动滑片P ，改变滑动变阻器接入电路的阻值，使电压表的示数从6V 变化到2V ，同时观察到电流表的示数从0.5A 变化到1A ，则定值电阻R 0的阻值为A .4Ω；B .6Ω；C .8Ω；D .18Ω二、滑动变阻器对电路影响4、如上图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R 改变灯泡的高度，假定电源电压、灯泡电阻不变，则灯泡两端电压U 随R 变化的图象是5、小明观察了市场上自动测高仪后，设计了以下四个电路（其中R 是滑动变阻，R 1是定值电阻，电源两极间电压恒定）。

其中能实现身高越高，电压表示数越大的电路是6、如图4所示的电路中，电源电压保持不变。

开关S 闭合，将滑动变阻器的滑片P 向右移动，下列说法正确的是A .○A 变小，○V 变大；B .○A 不变，○V 变小；C .○A 不变，○V 不变；D .○A 变大，○V 变小。

7、如图5所示，电源电压保持不变，当滑动变阻器滑片P 向右滑动时，电表示数的变化情况是A .电压表V 示数变小；B .电流表A 1示数变大；C .电流表A 2示数变大；D .电流表A 1示数变小8、如图6所示电路，闭合开关后灯泡正常发光。

当把滑动变阻器的滑片P 向左端滑动时，则A .灯变亮，A 变大，V 1变小，V 2变大；B .灯变暗，A 变小，V 1变小，V 2变大；C .灯变亮，A 变大，V 1变大，V 2变小；D .灯变暗，A 变大，V 1变大，V 2变小。

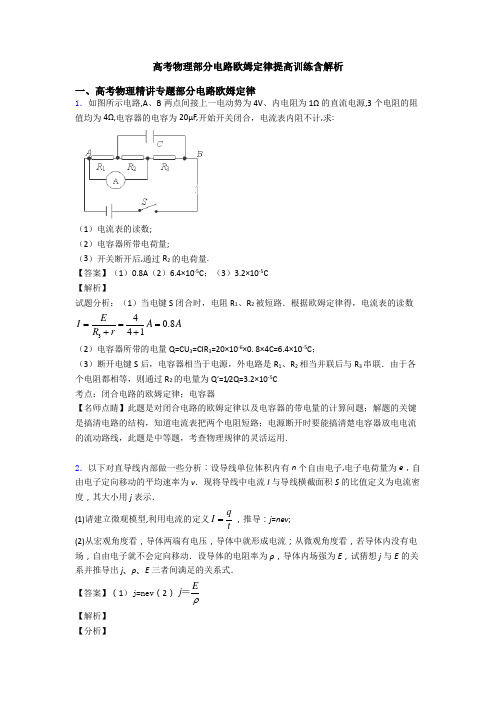

高考物理部分电路欧姆定律提高训练含解析一、高考物理精讲专题部分电路欧姆定律1．如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,3个电阻的阻值均为4Ω,电容器的电容为20μF,开始开关闭合，电流表内阻不计,求:（1）电流表的读数;（2）电容器所带电荷量;（3）开关断开后,通过R 2的电荷量.【答案】（1）0.8A （2）6.4×10-5C ；（3）3.2×10-5C【解析】试题分析：（1）当电键S 闭合时，电阻R 1、R 2被短路．根据欧姆定律得，电流表的读数340.841E I A A R r ===++ （2）电容器所带的电量Q=CU 3=CIR 3=20×10-6×0. 8×4C=6.4×10-5C ；（3）断开电键S 后，电容器相当于电源，外电路是R 1、R 2相当并联后与R 3串联．由于各个电阻都相等，则通过R 2的电量为Q′=1/2Q=3.2×10-5C考点：闭合电路的欧姆定律；电容器【名师点睛】此题是对闭合电路的欧姆定律以及电容器的带电量的计算问题；解题的关键是搞清电路的结构，知道电流表把两个电阻短路；电源断开时要能搞清楚电容器放电电流的流动路线，此题是中等题，考查物理规律的灵活运用.2．以下对直导线内部做一些分析：设导线单位体积内有n 个自由电子,电子电荷量为e ，自由电子定向移动的平均速率为v ．现将导线中电流I 与导线横截面积S 的比值定义为电流密度，其大小用j 表示．(1)请建立微观模型,利用电流的定义q I t=，推导：j =nev ; (2)从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动．设导体的电阻率为ρ，导体内场强为E ，试猜想j 与E 的关系并推导出j 、ρ、E 三者间满足的关系式．【答案】（1）j=nev （2）E j ρ＝【解析】【分析】【详解】（1）在直导线内任选一个横截面S，在△t时间内以S为底，v△t为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：I qjS tSVV＝＝，其中△q=neSv△t，代入上式可得：j=nev（2）（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则UEl ＝；电流密度的定义为IjS ＝，将UIR＝代入，得UjSR＝；导线的电阻lRSρ＝，代入上式，可得j、ρ、E三者间满足的关系式为：Ejρ＝【点睛】本题一要掌握电路的基本规律：欧姆定律、电阻定律、电流的定义式，另一方面要读懂题意，明确电流密度的含义．3．一根镍铬合金丝的两端加6V的电压时，通过它的电流是2A，求：（1）它的电阻是多少？（2）若通电时间为20s，那么有多少库仑的电荷量通过它？（3）如果在它两端加8V的电压，则这合金丝的电阻是多少？【答案】（1）3Ω（2）40C（3）3Ω【解析】试题分析：（1）根据欧姆定律得，合金丝的电阻R=U/I=3Ω（2）通过合金丝的电荷量Q=It=2×20=40C（3）导体的电阻与其两端的电压及通过它的电流无关，所以电阻仍为R＝3Ω。

初中物理欧姆定律提高练习一、单选题1．如图所示电路中，电源电压恒定。

闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。

电阻R或灯泡L仅有一个出现了故障，其它元件均完好。

下列说法中（）①可能灯泡L断路①可能灯泡L短路①可能电阻R断路①可能电阻R短路A．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确2．为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。

电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。

当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（）A．电流表的示数变小，电压表的示数不变B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变大D．电流表的示数不变，电压表的示数不变3．某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R x，得到如图乙所示的图象。

以下有关叙述正确的是（）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5伏不变C ．滑动变阻器阻值变化范围为1欧～5欧D ．将R x 从5Ω换成10Ω后，应将滑片P 向左移4．如图所示，R 1＝5Ω，R 2＝10Ω，则电压表V 1、V 2示数之比是（ ）A ．1︰2B ．2︰1C ．1︰3D ．3︰15．如图所示，电源电压保持不变，闭合开关S ，滑动变阻器滑片P 由图示位置向右滑动时，下列说法正确的是（ ）A ．小灯泡L 与滑动变阻器R 串联B ．电压表V 示数变大C ．电流表1A 和2A 示数都变小D ．小灯泡L 亮度变暗6．图甲是热敏电阻R T 和定值电阻R 的U ﹣I 关系图像，R T 的阻值随温度的升高而变小。

将R T 和R 以两种不同的方式接在同一电源上，如图乙和丙。

若乙图中加在两电阻上的电压RT R :U U m ＝，丙图中R T R :I I n ＝，则下关系式中正确的是（ ）1117．如图所示的电路中，电源电压不变。

人教版九年级下册物理欧姆定律（提升篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．2．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.14 2________ 3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，==⨯=,当他移动滑片至电流表指此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：3．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。

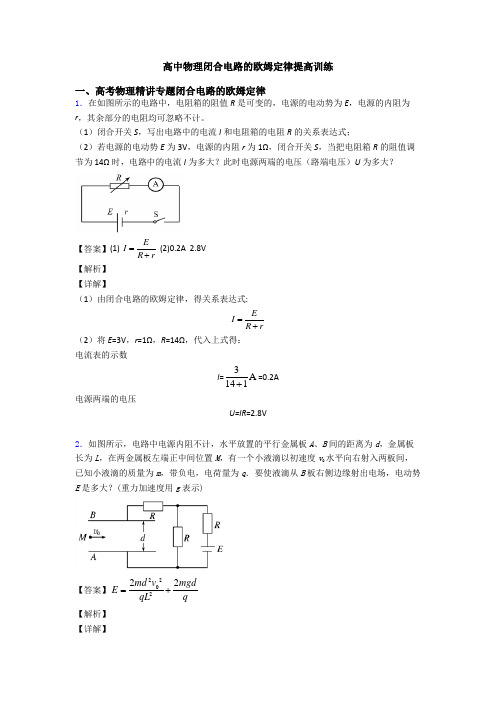

高中物理闭合电路的欧姆定律提高训练一、高考物理精讲专题闭合电路的欧姆定律1．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。

（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】 【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V2．如图所示，电路中电源内阻不计，水平放置的平行金属板A 、B 间的距离为d ，金属板长为L ，在两金属板左端正中间位置M ，有一个小液滴以初速度v 0水平向右射入两板间，已知小液滴的质量为m ，带负电，电荷量为q ．要使液滴从B 板右侧边缘射出电场，电动势E 是多大？(重力加速度用g 表示)【答案】220222md v mgdE qL q=+ 【解析】 【详解】由闭合电路欧姆定律得2E EI R R R ==+ 两金属板间电压为U BA ＝IR ＝2E 由牛顿第二定律得qBAU d－mg ＝ma 液滴在电场中做类平抛运动，有L ＝v 0t 21 22d at =联立解得220222md v mgdE qL q=+ 【点睛】题是电路与电场两部分知识的综合，关键是确定电容器的电压与电动势的关系，掌握处理类平抛运动的分析方法与处理规律．3．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1⨯”和“10⨯”两种倍率。

已知：电源电动势 1.5V E =，内阻0.5Ωr =；毫安表满偏电流g 5mA I =，内阻g 20ΩR =，回答以下问题：①图的电路中：A 插孔应该接_______表笔（选填红、黑）；1R 应该选用阻值为_________Ω的电阻（小数点后保留一位小数）；②经检查，各器材均连接无误，则：当电键S 断开时，欧姆表对应的倍率为___________（选填“1⨯”、“10⨯”）；③为了测量电阻时便于读出待测电阻的阻值，需将毫安表不同刻度标出欧姆表的刻度值，其中，中央刻度g 2I 处应标的数值是________________；④该小组选择S 闭合的档位，欧姆调零操作无误，测量电阻x R 时，毫安表指针处于图位置，由此可知被测电阻x R =_______Ω。

初三物理欧姆定律提高训练含解析一、欧姆定律选择题1．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A. 电流表的示数变大，小灯泡变亮B. 电流表的示数变小，小灯泡变亮C. 电压表的示数变小，小灯泡不亮D. 电压表的示数变大，小灯泡不亮【答案】D【解析】【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I= 可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

初二物理第四周周总结、周测试一、相关公式：二、比例式：知识点一：欧姆定律的相关计算例 1. 有的小汽车前排座位中安装有高低挡的电加热，其工作原理相当于如图所示的电路图，其中R 1=12Ω，R 2=6Ω，闭合开关后，通过R 1的电流为2A ，求：通过R 2的电流．[针对练习] 如图所示，电源电压不变，电流表使用的量程为0～3A ，电阻R 2=12Ω，当开关S 闭合，滑动变阻器连入电路的阻值为6Ω时，电流表的读数为1.5A 。

求：滑动变阻器允许接入电路的最小阻值。

知识点二：电学中有关“比例类”的问题例2. 如图2所示的电路中，电压表V 1的示数为9V ，电压表V 2的示数为3V ，那么R 1与R 2的阻值之比为（ ）图2图3 A. 2︰1B. 1︰2C. 3︰1D. 1︰3[针对练习]如图3所示电路中，电源电压保持不变，R1=3R2，S闭合、S1断开时，电流表示数为I1；两开关均闭合时，电流表示数为I2。

I1与I2之比是（）A. 1︰3 B. 1︰4 C. 3︰4 D. 4︰3知识点三：用欧姆定律进行电路设计和分析电路的变化例3. 定值电阻R1和R2分别标有“8Ω1A”和“20Ω0.5A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过_____V；若将它们并联起来，在不损坏电阻的情况下，干路上最大电流是______A。

[针对练习1]如图甲所示的电路中，R是一个定值电阻，R t是一个由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻R t所处的环境温度升高时，电流表示数，电压表示数．(以上两空选填“增大”、“减小”或“不变”)[针对练习2]一个小灯泡正常工作时两端电压为6V、电阻为8Ω，若把它接在电压为9V的电路上，需要给它__________联一个__________Ω的电阻。

11. 如图所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求（1）电源电压多大？（2）当S1和S2都断开时，电流表的读数是多大？（3）当S1、S2都闭合时，电流表的读数是多大？12、甲图是小明研究小灯泡电阻的实验电路图，乙图是根据实验数据绘出的U-I图象。

人教版初中物理第十七章第二节欧姆定律提升练习题一．选择题（共11 小题）1．如图 1 所示是电阻甲和乙的I﹣ U图象，以下说法正确的选项是（）A ．电阻乙为定值电阻B．当电阻甲两端电压为 2V 时， R 甲ΩC．如图 2 所示，当开关闭合，电路电流为0.2A 时，电路总电阻是15ΩD．如图 3 所示，当开关闭合，电源电压为2V 时，电路总电流为2．如图电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右搬动时，电流表和电压表的示数变化情况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小3．在“研究电流与电压关系”的实验中，分别用 R1、R2两个电阻进行研究，并依照各自的试验数据绘制出以下列图的U﹣﹣ I 关系图象，从图中可以看出R1 与R2 的大小关系是（）A ． R1＞ R2B． R1=R 2C． R1＜ R2D．无法确定4．小红测电阻R x的阻值，设计的电路以下列图，电源电压保持不变，其中R0是 0～200的滑动变阻器，R 是未知固定电阻．她把开关S 掷于 a 时，电压表读数为 2.5 V ，电流表读0.5 A S b R0，获取电压表读数减小Ω0.4A ．最后小红获取R x的阻值为（）A ． 5 ΩB ． 3 ΩC ． 2 ΩD ． Ω5．以下列图电路中，电源电压保持不变，先闭合开关 S 1，观察电 流表、电压表的示数；再闭合开关 S2、S 3，电表示数的变化情况正确的是（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大6．在图的电路中，电源电压保持不变，R 为定值电阻．闭合开关S 后，将滑动变阻器的滑片 P 从最右端移到中间某个地址，电压表和电流表的示数分别变化了△ U 和△ I ．以下解析正确的选项是（ ） A ． 变大 B ． 变小C ．不变 D ．先变小后变大7．以下列图，电源电压为 U ，有两只完好相同的灯泡 L 1、L 2，当只闭合 S 2 时， ? 表示数为I ，则以下说法正确的选项是（ ） A ．只闭合 S 1、 S 2 时， ? 表示数为 B ．只闭合 S 2、 S 3 时， ? 表示数为 I C ．只闭合 S 2、 S 3 时， V 表示数为 U D ．只闭合 S 1、 S 2 时， V 表示数为8．为节约用电， 小明总是随手关掉家中暂时不使用的家用电器， 每多关闭一个家用电器，家庭电路里变大的物理量是（ ）A ．总电阻B ．总电流C ．总功率D ．无法判断9．以下列图的电路中，R 0 为滑动变阻器， R 1、R 2 为定值电阻，且 R 1＜ R 2， E 为电压恒定的电源．当开关 S 闭合后，滑动变阻器的滑片 P 向右滑动时，流过三个电流表 A0、 A 1、A 2的电流将发生变化，其变化量的大小（绝对值）分别为△ I 0、△ I 1、△ I 2；电阻 R 0、 R 1、 R 2 两端的电压也发生变化，其变化量的大小 （绝对值） 分别为△ U 0、△U 1、△ U 2．则以下说法中正确的选项是（）A ．△ U 0＞△ U 1＞△ U 2B ．△ I 0＞△ I 1＞△ I 2C ．△ U 0=△U 1＞△ U 2D ．△ I 0＜△ I 1＜△ I 210．如图是酒精浓度检测仪的简化电路图，图中R 0 为定值电阻、R 为酒精气体传感器， R 的电阻值随酒精气体浓度的增大而减小，若是驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A ． A 表示数越大， V 表示数越小B ． A 表示数越小， V 表示数越大C ． A 表和 V 表示数均越小D ． A 表和 V 表示数均越大11．如图，开关 S 闭合后，电压表 V 1 为 4V ，电压表 V 2 示数为 6V ，电流表 A 示数为 1A ，且将 R 2 和 R 3 互换地址后，发现三表示数均不变，则（ ）A ．经过三电阻 R 1、R 2、R 3 的电流之和为 1AB ． R 1=2 ΩC ．电源电压 U 为 7VD ． R 2 两端电压为 4V二．填空题（共 18 小题）12．如图甲所示的电路中，电源电压保持不变， R 0 为定值电阻， R 为滑动变阻器．闭合开 关 S 后，在搬动滑片 P 的过程中，电流表的示数 I 与 R 的阻值关系如图乙所示，电压表的示数 U 与 R 的阻值关系如图丙所示，则R0 的阻值为Ω，电源电压为V ．13．以下列图的电路中，电源电压 6V 保持不变，定值电阻 R 1 为 10 Ω，滑动变阻器 R 的最大值为 20Ω，当开关 S 闭合，滑片由右端向最左端滑动的过程中， 电流表示数 （选填 “变小”、 “变大 ”或 “不变 ”），在此过程中电压表示数的变化范围是V ．14．在甲图中， R 1=3R 2，要使 R 1 与 R 2 组成并联电路，应闭合开关 ，断开开关 ，此时 R1 与 R2 中经过的电流比 I 1：I 2=．在 乙图中，闭合开关 S ，并将滑片向右搬动，电压表示数将 （选填“变大 ”、 “变小 ”或 “不变 ”），如在搬动滑片晌， V 的示数突然增大到 凑近电源电压值，而 A 的指针几乎不偏转，出现这一现象的原因可 能是．15．如图甲所示的电路中，小灯泡两端电压与经过的电流关系如图乙所示，闭合开关，小灯 泡发光， 变阻器滑片从以下列图地址往右滑一段距离的过程中， 小灯泡的电阻将 （选填 “变大 ”、 “变小 ”或 “不变 ”），这过程中变阻器连入电路阻值的变化量大小为△R 1，小灯泡阻值的变化量大小为△ R 2，则这两个量的大小关系是：△ R 1 △ R 2（选填 “大于 ”、 “小于 ”或“等于 ”）16．以下列图电路，电源电压必然，电阻R 1 的阻值为 R 2 的 2 倍， 当开关 S1、 S 2 都闭合时，电流表 A 1 的示数为 I 1，电流表 A 2 的示数为 5I1，当开关 S 1、S 2 都断开时，电流表 A 1 的示数 I 1′，则 I 1 与 I 1′之比为．17．以下列图，电源电压不变， R 1=2 Ω，R 2=3 Ω， R 3=4 Ω．只闭合 S ，电流表 A 1、 A 2 示数之比为 ，电压表 V 1、V 2 示数之比为 ．再闭合 S1、S 2，电流表 A1 、A2 示数之比为 ，电压表 V 1、 V 2 示数之比为 ．18．图甲是小伟研究 “导体中电流与电阻的关系 ”的实验电路图． 图 乙是他依照实验数据描绘出的 I ﹣ R 关系图象．由图象可知：当电压一准时，电流与电阻成 （选填 “正比 ”或“反比 ”）；他每次控制电阻的两端电压为 V 不变．若电源电压为 4.5V ，实验中 R 的阻值分别为 5Ω、 10Ω、 15Ω、 20Ω、 25Ω，那么滑动变阻器的阻值最少为Ω．19．以下列图，电阻 R 1 标有 “ 6 ΩlA ”， R 2 标有 “ 3 Ω1.2A ，”电流表 A 1、 A 2 的量程均为 0～ 3A ，电压表量程 0～ 15V ，在 a 、b 间接入电压可调的直流电源．闭合开关 s 后，为保证 R 1、 R 2 均不 损坏，则赞同加的最大电源电压是，经过电流表 A 1 的电流不得高出．20．电路元件甲和乙中的电流与两端电压的关系以下列图， 由图可知，甲的电阻是 Ω．若将甲、乙并联后接在电压为2V 的电源两端，干路中的电流是A ．21．以下列图，电源电压保持不变，当开关 S 闭合，甲、乙两表为电 压表时，两表的示数之比 U 甲：U 乙 =5：3，则当开关 S 断开，甲、乙为电流表时，两表示数之比是I 甲 ： I 乙=．22．如图（ 电压表示数R 的阻值是a ）所示的电路中，电源电压保持不变，闭合开关后，滑片P 从 U 与电流表示数 I 的变化关系如图（ b ），则可判断电源电压是Ω，滑动变阻器的最大阻值是Ω．b 端滑到 a 端，V ，定值电阻23．以下列图电路，电源电压保持不变， R 为定值电阻．闭合开关 S ，调治滑动变阻器发现电流表示数从 0.1A 变为 0.3A ，电压表示数改变了 4V ．由此可判断在这一过程中滑动变阻器连入电路的阻值 （选填 “变大 ”或 “变小 ”），定值电阻 R 的电阻值为 Ω．R ′，24．在图甲所示的电路中，当滑片P 由 b 移到 a 的过程中，电压表示数 U 及滑动变阻器接入电路的电阻 R 2 的变化情况如图乙所示．则电源电压为 V ；电阻 R 1 的阻值为Ω；当滑片 P 移到中点时，经过 R 1 的电流为A ．25．如甲图所示的电路中，电源电压不变，R 1 为定值电阻．闭合开关 S ，将滑动变阻器 R 2的滑片 P 从 a 向 b 搬动的过程中， 电压表和电流表的示数变化情况如乙图所示， 则电源电压为V ，R 1 的阻值为 Ω．当滑动变阻器的滑片 P 在中点时，两电表的示数对应于乙图 中的 点（选填 “A ”、 “B ”、 “C ”、 “D ”或 “E ”）．26．如图甲所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片 P 从 a 向 b 搬动的过程中，电压表和电流表的示数变化情况如乙图所示．当滑动变阻器的滑片 P 在中点时，两电表的示数对应于乙图中的点（选填“A”、“B”、“C”、“D”或“E”）．27．以下列图为两个电阻的U﹣ I 图线，两电阻阻值之比R1：R2=，给它们两端加相同的电压，则经过的电流之比I 1： I 2．28．智妙手机上使用的是电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸 P 点时电阻丝被分为上下两部分电阻分别为R1、 R2，电源电压不变，当触摸点在竖直方向搬动时，经过电阻丝的电流，若测得 R1两端电压减小，则 R1阻值，触摸点 P 到下端的距离．（选填“增大”“减小”或“不变”）29．在图甲所示的电路中，当开关S 从 2 转到 1 时，依照电流表和电压表对应的示数，在 U﹣ I 坐标中描绘了相对应的坐标点，如图乙所示，电源电压是，电阻 R2的阻值是．三．实验研究题（共 1 小题）30．小明观察发现家里轿车的前灯有好几组，且灯丝粗细不相同，发光的亮度也不相同，他猜想车灯的亮度可能与灯丝的粗细有关，于是他设计了模拟电路，并选择以下器材：电源、滑动变阻器、小灯泡（L1“、”L 2“”各一只，代替轿车前灯）、电流表、电压表等进行实验来考据自己的猜想．（1）按图甲连接电路时，应先将开关，并将变阻器的滑片移至处．（2）闭合开关 S，发现无论怎样搬动变阻器的滑片，灯泡L1、L 2 均不亮，A、V 1 无示数，V 2有示数，则电路出现的故障是．（3）排出故障后，搬动变阻器的滑片，分别读出电流表、电压表的示数，观察共记录灯泡发光情况，填入表一，当变阻器滑片移至某一地址时，电流表的示数如图乙所示，则电路中的电流为 A ，此时发现灯 L 2发光异常刺目，原因是，此时，他应该．（4）解析数据，可得结论：两灯串通，灯泡的灯丝越细，发光越．（5）尔后，小明按图丙所示设计连接电路进行实验，记录的实验数据及现象如表二，依照表二可得出结论：两灯并联时，灯泡的灯丝越细，发光越．表一：灯粗细电压 /V电流 /A亮度灯粗细电压电流亮度泡泡/V/AL1粗不发L 2细微亮光粗微亮细不很亮粗微亮细较亮粗不很细异常耀亮眼表二：灯粗细电压 /V电流 /A亮度灯粗细电压 /V电流 /A亮度泡粗微亮泡细不发L 1L 2光粗不很亮细微亮粗较亮细不很亮粗光明细较亮（6）小明完成实验后有迷惑，经过向爸爸请教，理解了轿车的同侧前灯是可以不相同时工作的，在额定电压相同时，若想要更换更亮的轿车前灯，应选择灯丝较（选填“粗”或“细”）的灯泡．人教版初中物理第十七章第二节欧姆定律提升练习题参照答案一．选择题（共11 小题）1． C；2． C； 3． A ； 4． B； 5． A ； 6．C；7． C；8． A； 9． B； 10．D ； 11． C；二．填空题（共18 小题）12． 10； 12； 13．变大； 2V ～ 6；14． S1、 S3； S2； 1： 3；变小；电阻R 断路； 15．变大；大于； 16．11： 6； 17．1： 1； 1： 3； 3：5； 1： 1；18．反比；； 20； 19．； 1.8A ；20． 20；； 21． 2： 5； 22． 9；6； 12； 23．变小； 20； 24．6； 10；； 25． 6； 10； B ；26． B； 27． 4：1； 1： 4； 28．不变；减小；增大；29． 6V ； 20 Ω；三．实验研究题（共 1 小题）30．断开；最大值； L 2断路了；； L2本质功率大于它的额定功率；将滑动变阻器的滑片向左搬动，减小灯泡两端电压；亮；暗；粗；。
