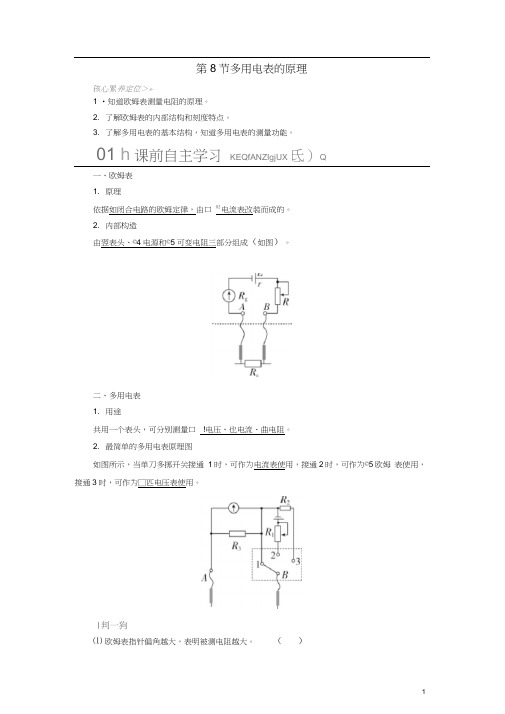

第8节多用电表的原理孩心累养定位>»1 •知道欧姆表测量电阻的原理。
2. 了解欧姆表的内部结构和刻度特点。
3. 了解多用电表的基本结构,知道多用电表的测量功能。
01 h课前自主学习KEQfANZIgjUX 氐)Q一、欧姆表1. 原理依据如闭合电路的欧姆定律,由口02电流表改装而成的。
2. 内部构造由翌表头、©4电源和©5可变电阻三部分组成(如图)。
二、多用电表1. 用途共用一个表头,可分别测量口°!电压、也电流、曲电阻。
2. 最简单的多用电表原理图如图所示,当单刀多掷开关接通1时,可作为电流表使用,接通2时,可作为©5欧姆表使用,接通3时,可作为□匹电压表使用。
|判一狗⑴欧姆表指针偏角越大,表明被测电阻越大。
()(2)欧姆表红表笔接表内电源的正极。
()(3) 欧姆表测电阻时,指针偏角偏大,应换大倍率挡。
( )(4) 多用电表所有刻度都是均匀的。
()(5) 用多用表无论是测电压还是测电流时电流总是从红表笔流入, 从黑表笔流出。
()提示:⑴ X (2) X (3) X ⑷ X (5) V02 k 课堂探究评价 KETAWUTAHIUPNQIA=仔细观察下列图片,认真参与“师生互动”。
活动1:我们知道电流表可以看成显示电流的特殊电阻 R g ,如图甲,当接入电路的电阻R 变化时,电流就变化,电流表示数I 和电阻R 有什么关系? 提示:由闭合电路欧姆定律得 I =,所以电流表示数I 和接入的电阻阻值 R 一 r 十R 十R一对应。
活动2:由活动1的结论可知,将电流刻度换成电阻刻度,就能用电流表测电阻值,图 乙的表盘应该如何标定电阻的最大值和最小值?提示:由1=晶可知,电流越大,电阻越小,电阻允许的变化范围是 o 〜R 。
当r 十R g 十R电流为0时,A 、B 间断开,电阻为无穷大,所以电流的 0刻度标为电阻的当电流达到满偏刻度时,电阻应最小,所以标为0。
第二章 恒定电流第8节 多用电表的原理一、欧姆表1.原理:依据 制成,它是由 改装而成的。
2.内部构造:由 、 和 三部分组成。
3.测量原理如图所示,当红、黑表笔间接入被测电阻R x 时,通过表头的电流g x E I r R R R =+++,改变R x ,电流I 随着改变,每R x 值都对应一个电流值,在刻度盘上直接标出与I 值对应的 值,就可以从刻度盘上直接读出被测电阻的阻值。
二、多用电表1.用途:共用一个表头,可分别测量 、 、 等物理量。
2.最简单的多用电表原理图如图甲所示,当单刀多掷开关接通1时,可作为 使用;接通2时,可作为 使用;接通3时,可作为 使用。
3.外形构造如图乙所示,选择开关周围有不同的测量功能区域及 ,选择开关旋到不同的位置,多用电表内对应的仪表电路被 ,就相当于对应的仪表。
在不使用时,应把选择开关旋到 挡或交流电压最高挡。
闭合电路欧姆定律 表头 电源 可变电阻 R x电压 电流 电阻 电流表 欧姆表 电压表 量程 接通 OFF欧姆表的一些重要结论1.欧姆表的原理如图所示2.刻度标注(1)“0 Ω”标注:当红、黑表笔相接时(图甲),此时被测电阻R x =0,调节调零电阻R ,使表头达到满偏电流,即g gE I r R R =++,这时整个电路中的总电阻为欧姆表的总内阻, R 内=r +R +R g ,因此时R x =0,所以满偏电流I g 处应标注“0 Ω”。
(2)“∞ Ω”标注:当红、黑表笔不接触时(图乙)相当于被测电阻R x =∞,电流表中没有电流,表头的指针不偏转,此时指针所指的位置是欧姆表刻度的“∞ Ω”点。
(3)其他刻度的标注:当红、黑表笔间接入一个电阻R x 时,如图丙所示,由闭合电路的欧姆定律有xE I R R =+内,每一个电流值对应一个阻值R x ,将电流转换成电阻标度,就将电流表改装成了欧姆表。
3.欧姆表的内阻与中值电阻的关系 由x E I R R =+内可得,当R x =R 内时g 12I I =,指针半偏,通常把此时R x 的值(即表盘中央的刻度)称为中值电阻。
第5节实验:练习使用多用电表一、实验目的1.通过实际操作学会使用多用电表,测量电压、电流和电阻.2.会用多用电表测量二极管的正、反向电阻,并据此判断二极管的正、负极.3.会用多用电表探索黑箱中的电学元件.二、实验原理1.指针式多用电表(1)如图所示,表的上半部分为表盘,下半部分为选择开关,周围标有测量功能的区域及量程.将多用电表的选择开关旋转到电流挡,多用电表内的电流表电路就被接通;选择开关旋转到电压挡或欧姆挡,表内的电压表电路或欧姆表电路就被接通.(2)测量功能区域电压挡和电流挡对应的数值表示电压表或电流表的量程,电阻挡对应的数值表示倍率.读数时,要读取跟功能选择开关挡位相对应的刻度值.2.测量小灯泡的电压(1)选择直流电压挡合适的量程,并将选择开关旋至相应位置.(2)将多用电表并联在待测电阻两端,注意红表笔接触点的电势应比黑表笔高.(3)根据表盘上的直流电压标度读出电压值,读数时注意最小刻度所表示的电压值.3.测量通过小灯泡的电流(1)选择直流电流挡合适的量程.(2)将被测电路导线卸开一端,把多用电表串联在电路中,电流应从红表笔流入多用电表.(3)读数时,要认清刻度盘上的最小刻度.4.测量电阻(1)要将选择开关扳到欧姆挡上,此时红表笔连接表内电源的负极,黑表笔连接表内电源的正极.选好量程后,先调零,然后测量.测量完毕,应把选择开关旋转到“OFF”挡或交流电压最高挡.(2)用多用电表测电压、测电流及测电阻时,电流都是从红表笔流入电表,从黑表笔流出电表.三、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个.四、实验步骤1.观察多用电表的外形,认识选择开关的测量项目及量程.2.检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零,则可用小螺丝刀进行机械调零.3.将红、黑表笔分别插入“+”“-”插孔.4.如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压.5.如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流.6.利用多用电表的欧姆挡测三个定值电阻的阻值,比较测量值和真实值的误差.7.研究二极管的单向导电性,利用多用电表的欧姆挡测二极管两个引线间的电阻,确定正负极.8.探索黑箱内的电学元件电学元件应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同电学元件应用挡位现象二极管欧姆挡正接时示数很小,反接时示数很大电容器欧姆挡指针先指“0 Ω”后逐渐增大到“∞”,且指针摆动越来越慢电感线圈欧姆挡示数由“∞”逐渐减小到某一较小固定示数五、数据处理1.测电阻时,电阻值等于表针的示数与倍率的乘积.指针示数的读数一般读两位有效数字.2.如果所读表盘的最小刻度为1、0.1、0.001等,读数时应读到最小刻度的下一位;若表盘的最小刻度为0.2、0.02、0.5、0.05 等,读数时只读到与最小刻度位数相同即可.六、注意事项1.测量直流电流时,应先把待测电路断开,然后把多用电表串联在待测电路中测量.切忌勿用电流挡去测量电压.2.在进行测量之前,必须先将选择开关旋至待测量的物理量所在挡位的位置.3.测量电阻时应注意(1)测量电阻之前应该先把两表笔直接接触,调整“欧姆调零旋钮”,使指针指向“0”.改用不同倍率的欧姆挡后必须重复这项操作.(2)测量电阻时两手不能同时接触表笔的金属部分.4.测量过程中,不准带电旋转开关.5.每次使用完毕,应将开关旋至“OFF”挡或交流电压最高挡.6.多用电表长期不用时,应将表内的干电池取出.七、误差分析1.电池用旧后,电动势会减小,内电阻会变大,致使电阻测量值偏大,要及时换电池.2.欧姆表的表盘刻度不均匀,估读时易带来误差.3.由于欧姆表刻度的非线性,表头指针偏转过大或过小都会使误差增大,因此要选用恰当挡位,使指针指中值附近.4.读数时的观测易形成偶然误差,要垂直表盘正对指针读数.热点一多用电表的读数某多用电表表盘的示意图如图所示,在正确操作的情况下:(1)若选择开关的位置如a所示,则测量的物理量是________,测量结果为________.(2)若选择开关的位置如b所示,则测量的物理量是________,测量结果为________.(3)若选择开关的位置如c所示,则测量的物理量是________,测量结果为________.(4)若选择开关的位置如c所示,正确操作后发现指针的偏转角很小,那么应选择________挡测电阻.[解析](1)若选择开关的位置如a所示,则测量的是直流电压,量程为2.5 V,测量结果为1.25 V.(2)若选择开关的位置如b所示,则测量的是直流电流,量程为100 mA,测量结果为50 mA.(3)若选择开关的位置如c所示,则测量的是电阻,倍率为“×100”,测量结果为17×100 Ω=1.7 kΩ.(4)若选择开关的位置如c所示,指针的偏转角很小,说明所测量的电阻的阻值很大,应该选择更大倍率的挡位,即“×1 k”挡.[答案](1)直流电压 1.25 V(2)直流电流50 mA(3)电阻 1.7 kΩ(4)×1 k根据测量项目,选择对应的刻度盘(1)直流电流和电压刻度是均匀的,读数时共用,但需按比例计算,如取0~2.5 mA量程读数时可利用量程为“0~50”的刻线,只是“50”相当于“2.5 mA”.(2)用欧姆挡测电阻的阻值为:读数×倍率.热点二多用电表的使用在练习使用多用表的实验中(1)某同学连接的电路如图所示.①若旋转选择开关,使尖端对准直流电流挡,此时测得的是通过________的电流;②若断开电路中的开关,旋转选择开关使其尖端对准欧姆挡,此时测得的是________的电阻;③若旋转选择开关,使尖端对准直流电压挡,闭合开关,并将滑动变阻器的滑片移至最左端,此时测得的是________两端的电压.(2)在使用多用表的欧姆挡测量电阻时,下列说法正确的是________.A.双手捏住两表笔金属杆,测量值将偏大B.测量时发现指针偏离中央刻度过大,则必需减小倍率,重新调零后再进行测量C.选择“×10”倍率测量时发现指针位于20与30正中间,则测量值小于25 ΩD.欧姆表内的电池使用时间太长,虽然完成调零,但测量值将略偏大[解析](1)多用电表与R1串联,则选择直流电流挡时,测得的是通过R1的电流;若断开电路中的开关,多用电表使用欧姆挡,则R1和R2串联接在多用电表两端,此时测得的是R1和R2串联的电阻;若多用电表选用直流电压挡,并将滑动变阻器的滑片移至最左端,则多用电表与R2并联,此时测得的是R2(或电源)两端的电压.(2)双手捏住两表笔金属杆,相当于给待测电阻又并联了一个电阻,测量值将偏小,A 错误;测量时发现指针偏离中央刻度过大,要看指针偏角情况,若偏角太大,说明待测电阻较小,应减小倍率,重新调零后再进行测量,若偏角太小,说明待测电阻较大,应增大倍率,重新调零后再进行测量,B错误;选择“×10”倍率测量时发现指针位于20与30正中间,则测量值小于250 Ω,C错误;欧姆表内的电池使用时间太长,则电动势E减小,完成调零过程则有I g=ER内,测量电阻R x时,根据闭合电路欧姆定律有I=ER内+R x=11I g+R xE,由此可知,当E减小时,I减小,指针偏角减小,所以测量值将偏大,D正确.[答案](1)①R1②R1和R2串联③R2(或电源)(2)D使用多用电表测电阻的步骤(1)机械调零:使用前若表针没有停在左端“0”位置,要用螺丝刀转动指针定位螺丝,使指针指零.(2)选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位.(3)欧姆调零:将红、黑表笔短接,调节欧姆调零旋钮,使指针指在表盘右端“0”刻度处.(4)测量读数:将两表笔分别与待测电阻的两端接触,表针示数乘以量程倍率即为待测电阻阻值.(5)测另一电阻时重复(2)(3)(4).(6)实验完毕,应将选择开关置于“OFF”挡或交流电压最高挡.注意:换挡调零,不换挡不调零.阻值等于读数乘以倍率,切记不要把读数作为阻值.热点三测量二极管的正、反向电阻某同学用多用电表测量二极管的反向电阻.完成下列测量步骤:(1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负插孔,将选择开关拨至欧姆挡适当的量程处.(3)将红、黑表笔________,进行欧姆调零.(4)测反向电阻时,将________表笔接二极管正极,将________表笔接二极管负极,读出多用电表示数.(5)为了得到准确的测量结果,应让多用电表指针尽量指向表盘________(填“左侧”“右侧”或“中央”),否则,在可能的条件下,应重新选择量程,并重复步骤(3)(4).(6)测量完成后,将选择开关旋转到________位置.[答案](3)短接(4)红黑(5)中央(6)“OFF”挡或交流电压最高挡热点四用多用电表判断电路故障1.电压表检测法若电路断路,将电压表与电源并联,若有电压说明电源完好,然后将电压表逐段与电路并联,若某一段电压表指针偏转,说明该段电路中有断点.若电路短路,则用电压表逐段与电路并联,某一段电压表示数为零,则该段被短路.2.欧姆表检测法断开电路,用多用电表的欧姆挡测量待测部分的电阻,若检测部分示数正常,说明两点间正常;若检测部分电阻很小(几乎为零),说明该部分短路;若检测部分指针几乎不动,说明该部分断路.如图所示是某同学连接的实验实物图,A、B灯都不亮,他采用下列两种方法进行故障检查.(1)闭合开关,应用多用电表的直流电压挡进行检查,选择开关置于10 V挡.该同学测试结果如表1所示,在测试c、d间直流电压时,红表笔应接触__________(填“c”或“d”).根据测试结果,可判断电路中一定存在的故障是________.A.灯A短路B.灯B短路C.cd段断路D.df段断路表1测试点电压表示数a、b 有示数b、c 有示数c、d 无示数d、f 有示数(2)将开关断开,再选择欧姆挡测试,测量结果如表2所示,那么检查出的故障是________.A.灯A断路B.灯B短路C.灯A、B都断路D.d、e间导线断路表2测试点指针偏转情况c、dd、ee、f[解析](1)应用多用电表判断电路故障,首先要正确使用多用电表,对多用电表而言,电流应从红表笔流入该表内,由题图能看出c点电势高于d点电势,知红表笔应接触c点.由表1可知d、f间有示数,则d—c—a—电池—b—f间无断路,C错误;若仅灯A短路或灯B 短路,不会造成A、B灯都不亮,A、B错误;若df段断路,则与测试结果相符,D正确.(2)由表2可知,c、d间有一定的电阻但不是很大,灯A既不短路也不断路,A、C错误;d、e间存在大电阻,表明d、e间导线断路,D正确;e、f间电阻为零,则B灯短路,B正确.[答案](1)c D(2)BD1.(多用电表的使用)(多选)如图所示,关于多用电表的使用,下列说法正确的有()A.甲图中用多用电表直流电压挡测量的是电源的路端电压,表笔接法正确B.甲图中用多用电表直流电压挡测量的是小灯泡两端的电压,表笔接法错误C.乙图中用多用电表电阻挡测量的是二极管的正向电阻D.乙图中用多用电表电阻挡测量的是二极管的反向电阻解析:选BC.题图甲中用多用电表直流电压挡测量的是小灯泡两端的电压,电流从黑表笔流出,从红表笔流入,所以表笔接法错误,故A错误,B正确;电流从黑表笔流出,从红表笔流入,所以题图乙中用多用电表电阻挡测量的是二极管的正向电阻,故C正确,D 错误.2.(多用电表的读数)如图所示,一多用电表的选择开关指在电阻“×1”挡,此时的测量值为________;选择开关指在直流250 V电压挡,此时的测量值为________,选择开关指在直流10 V电压挡,测量值应该为______,选择开关指在直流100 mA电流挡,测量值应该为________.答案:4 Ω200 V8.00 V80 mA3.(欧姆表的使用和读数)(2020·菏泽市高一下期末)小明用多用电表测某一电阻,他选择欧姆挡“×100”,用正确的操作步骤测量时,发现指针位置如图中虚线所示.(1)为了较准确地进行测量,请你补充完整下列依次应该进行的主要操作步骤:A.将选择开关转至________(填“×1”“×10”或“×1 k”)挡;B.将红、黑表笔短接,进行________(填“欧姆调零”或“机械调零”).(2)重新测量后,刻度盘上的指针位置如图中实线所示,则测量结果是________ Ω.答案:(1)×10欧姆调零(2)1304.(用多用电表判断电路故障)某照明电路出现故障,其电路如图甲所示,该电路用标称值12 V的蓄电池为电源,导线与其接触完好,维修人员使用已经调好的多用电表直流50 V挡检测故障,他将黑表笔接在c点,用红表笔分别探测电路的a、b点.(1)断开开关,红表笔接a点时多用电表指示如图乙所示,读数为________ V,说明________正常(填“蓄电池”“保险丝”“开关”或“小灯”).(2)红表笔接b点,断开开关时,表针不偏转,闭合开关后,多用电表指示仍然如图乙,可判定发生故障的器件是________(填“蓄电池”“保险丝”“开关”或“小灯”).答案:(1)11.5(11.4~11.6均可)蓄电池(2)小灯。
2019-2020学年高中物理2.8多用电表的原理2.9实验:练习使用多
用电表课时作业新人教版
1.
如图所示电路中E为电源,R1、R2为电阻.S为开关.现用多用电表测量流过电阻R2的
电流.将多用电表的选择开关调至直流电流挡(内阻很小)以后,正确的接法是( )
A.保持S闭合,将红表笔接在a处,黑表笔接在b处
B.保持S闭合,将红表笔接在b处,黑表笔接在a处
C.将S断开,红表笔接在a处,黑表笔接在b处
D.将S断开,红表笔接在b处,黑表笔接在a处
解析: 多用电表使用时,无论是电压挡、电流挡其电流都是从正插孔进,负插孔出,
正插孔接红表笔,负插孔接黑表笔.具体来说,电压挡和电流挡接外电源时,相当于电压表
和电流表,故正确答案为C.
答案: C
2.黑盒中有一个二极管,还有两个阻值均为1 kΩ的电阻,它们与黑盒的接线柱1、2、
3接成电路,用多用电表的电阻挡对这三个接线柱间的电阻进行测量,得到的数据见下表,
那么黑盒中的线路是( )
黑笔触点 1 1 2
红笔触点 2 3 1
表头读数 0 0.5 kΩ 2 kΩ
答案: C
3.下图为用多用电表测电路中电流的实验,图中多用电表测试的是________(填“甲电
阻”“乙电阻”或“总”)的电流,测得电流的大小是________.
解析: 由电路中连接情况知,多用电表与乙电阻串联,故测试的是乙电阻的电流.由
图知选择量程为100 mA,故指针指示读数为50 mA.
答案: 乙电阻 50 mA
4.图中A、B、C是多用表在进行不同测量时转换开关分别指示的位置,D是多用表指
针在测量时的偏转位置,由此可知:
(1)A是________挡,若用此挡测量,指针位置如D,则读数是________;
(2)B是________挡,若用此挡测量,指针位置如D,则读数是________;
(3)C是________挡,若用此挡测量,指针位置如D,则读数是________.
答案: (1)欧姆 15 kΩ (2)直流电流 4.9 mA (3)直流电压 24.5 V
5.图甲为多用电表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一
阻值为200~300 Ω的定值电阻,测量的某些步骤如下:
(1)调节可调部件________(用示意图中字母表示),使电表指针停在________位置;
(2)调节可调部件K,使它的尖端指向________位置;
(3)将红、黑表笔分别插入“+”“-”插孔,笔尖相互接触,调节可调部件________(用
示意图中字母表示),使电表指针指向________位置.
(4)用多用电表测量另一电阻的电阻值时,电表的读数如图乙所示,该电阻的阻值为
________Ω.
解析: 图甲中S为指针定位螺丝,T为欧姆表调零旋钮,K为选择开关.使用前应先
进行机械调零,用小螺丝刀轻旋指针定位螺丝S,使指针指在左端零刻线,预先估计待测电
阻的大小,再将开关K旋至适当的电阻量程挡上,测量前先较正欧姆表的零点,即将两表针
短路,观察指针是否指在电阻刻度右端的零点,如不对正,可旋动欧姆表调零旋钮,使之对
正,然后将两表笔分开,分别接于待测电阻两端,这时所测得的电阻值,应是电表指示数值
乘以选择开关所指的倍率.
答案: (1)S 左端的“0” (2)Ω挡的×10 (3)T 右端的“0” (4)200
6.
在测定金属电阻率的实验中,某同学连接电路如图所示,闭合开关后,发现电路有故障
(已知电源、电表和导线均完好,电源电动势为E);
(1)若电流表示数为零、电压表示数为E,则发生故障的是____________(填“待测金属
丝”“滑动变阻器”或“开关”).
(2)若电流表、电压表示数均为零,该同学利用多用电表检查故障.先将选择开关旋至
________(填“欧姆×100”“直流电压10 V”或“直流电流2.5 mA”)挡,再将________(填
“红”或“黑”)表笔固定在a接线柱,把另一支表笔依次接b、c、d接线柱.
(3)若只有滑动变阻器断路,则多用电表的示数依次是________、________、________.
解析: (1)电流表示数为零,说明外电路一定是断路,电压表有示数为E,说明电源
与电压表之间的连接无断路,所以发生故障的一定是待测金属丝.
(2)电流表示数为零,说明外电路一定存在着断路.因为电源两端有电压,所以不能用
电流表来检测,只能用电压表(量程高于电源电动势)来检测,没有电压表的情况下,则利用
多用电表的10 V直流电压挡来检查故障.多用电表的红表笔应和电源的正极相连.
答案: (1)待测金属丝
(2)直流电压10 V 红
(3)0 E E
7.(1)某同学使用多用电表粗略测量一定值电阻的阻值,先把选择开关旋到“×1 k”
挡位,测量时指针偏转如图(a)所示.请你简述接下来的测量操作过程.
图(a)
①________________________________________________________________________;
②________________________________________________________________________;
③________________________________________________________________________.
(2)图(b)是一个多量程多用电表的简化电路图,测量电流、电压和电阻各有两个量程.当
转换开关S旋到位置3时,可用来测量________;当S旋到位置______时,可用来测量电流,
其中S旋到位置________时量程较大.
答案: (1)①断开待测电阻,将选择开关旋到“×100”挡
②将两表笔短接,调整“欧姆调零旋钮”,使指针指向“0 Ω”
③再接入待测电阻,将指针示数×100,即为待测电阻阻值
(2)电阻 1,2 1
8.为确定某电子元件的电气特性,做如下测量.
(1)用多用电表测量该元件的电阻,选用“×100”倍率的电阻挡测量,发现多用电表指
针偏转过大,因此需选择______(填“×10”或“×1 k”)倍率的电阻挡,并________再进
行测量,多用电表的示数如图甲所示,测量结果为________Ω.
(2)将待测元件(额定电压9 V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若
干导线连接成电路如图乙所示.添加连线,使电路能测量该元件完整的伏安特性.
本实验中使用多用电表测电压,多用电表的选择开关应调到________(填“直流电压10
V”或“直流电压50 V”)挡.
解析: (1)用多用表测量该元件的电阻,选用“×100”倍率的电阻挡测量,发现多用
表指针偏转过大,说明电阻较小,因此需选择“×10”倍率的电阻挡,并进行欧姆调零后再
进行测量,多用表的示数如图甲所示,测量结果为70 Ω.
(2)要测量该元件完整的伏安特性,必须连接成分压电路.本实验中使用多用电表测电
压,多用表的选择开关应调到直流电压“10 V”挡.
答案: (1)×10 欧姆调零 70
(2)电路如图 直流电压10 V
9.使用多用电表测量电阻时,多用电表内部的电路可以等效为一个直流电源(一般为电
池)、一个电阻和一表头相串联,两个表笔分别位于此串联电路的两端.现需要测量多用电
表内电池的电动势,给定的器材有:待测多用电表,量程为60 mA的电流表,电阻箱,导线
若干.实验时,将多用电表调至欧姆表“×1”挡,调好零点;电阻箱置于适当数值.完成
下列填空:
(1)仪器连线如图1所示(a和b是多用电表的两个表笔).若两电表均正常工作,则表
笔a为________(填“红”或“黑”)色;
图1
(2)若适当调节电阻箱后,图1中多用电表、电流表与电阻箱的示数分别如图2(a)(b)(c)
所示,则多用电表的读数为________Ω,电流表的读数为________mA,电阻箱的读数为
________Ω;
(a)
(b)
(c)
图2
(3)将图1中多用电表的两表笔短接,此时流过多用电表的电流为________mA;(保留3
位有效数字)
(4)计算得到多用电表内电池的电动势为________V.(保留3位有效数字)
解析: (1)由多用电表电流“红表笔进,黑表笔出”,电流表“+”接线柱电流流进,
“-”接线柱电流流出知,a表笔为黑色表笔.
(2)根据题图读数,多用电表读数为14.0 Ω,电流表读数为53.0 mA,电阻箱读数为(4×1
Ω+6×0.1 Ω)=4.6 Ω.
(3)从多用电表表盘来看,指针指在电流表“130”处时实际电流为53 mA,故指针指到
最右端“250”处时,实际电流为(53×250130 )mA≈102 mA.
(4)由E-IR=Ir知E-14×0.053=0.053×r
E
r
=0.102
得E≈1.54 V
答案: (1)黑 (2)14.0 53.0 4.6 (3)102 (4)1.54
