高中物理演示实验练习

高中物理必修3电磁感应现象与应用实验探究题专题训练姓名：__________ 班级：__________考号：__________一、实验,探究题（共6题）1、下图为研究电磁感应现象的实验装置，部分导线已连接．（1）用笔画线代替导线将图中未完成的电路连接好_______．（2）在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：将原线圈迅速插入副线圈时，灵敏电流计指针将____（选填“向右偏”、“向左偏”或“不偏转”）．原线圈插入副线圈后，将滑动变阻器触头迅速向右拉时，灵敏电流计指针将____（选填“向右偏”、“向左偏”或“不偏转”）；断开电键时，灵敏电流计指针将____（选填“向右偏”、“向左偏”或“不偏转”）．2、演示地磁场存在的实验装置由环形线圈，微电流传感器，DIS等组成如图所示首先将线圈竖直放置，以竖直方向为轴转动，屏幕上的电流指针______ 填：“有”或“无”偏转；然后仍将线圈竖直放置，使其平面与东西向平行，并从东向西移动，电流指针______ 填：“有”或“无”偏转；最后将线圈水平放置，使其从东向西移动，电流指针______ 填：“有”或“无”偏转．3、如图所示是“研究电磁感应现象”的实验装置．（1）将图中所缺导线补接完整_______________．（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速插入副线圈时，电流计指针_______（填“右偏”、“左偏”或“不偏转”）；原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针_______（填“右偏”、“左偏”或“不偏转”）．4、在“探究电磁感应的产生条件”实验中，实验连线后如图1所示，感应线圈组的内外线圈的绕线方向如图2粗线所示．（1）接通电源，闭合开关，G表指针会有大的偏转，几秒后G表指针停在中间不动．将滑动变阻器的触头迅速向右滑动时，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）；迅速抽出铁芯时，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）．（2）断开开关和电源，将铁芯重新插入内线圈中，把直流输出改为交流输出，其他均不变．接通电源，闭合开关，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）．（3）仅用一根导线，如何判断G表内部线圈是否断了？________5、在图甲中，不通电时电流表指针停在正中央，当闭合S时，观察到电流表指针向左偏．现在按图乙连接方式将电流表与螺线管B连成一个闭合回路，将螺线管A与电池、滑动变阻器和开关串联成另一个闭合回路.(1)将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将______（填“向左”“向右”或“不发生”）偏转；(2)螺线管A放在B中不动，电流表的指针将______（填“向左”“向右”或“不发生”）偏转；(3)螺线管A放在B中不动，滑动变阻器的滑片向右滑动，电流表的指针将_________（填“向左”“向右”或“不发生”）偏转；(4)螺线管A放在B中不动，突然切断开关S时，电流表的指针将_______（填“向左”“向右”或“不发生”）偏转．6、某研究小组同学做下面两个实验：(1)甲同学在“研究电磁感应现象”的实验中，首先要按图甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；然后按图乙将电流表与线圈B连成一个闭合回路，将线圈A、电池、滑动变阻器和开关串联成另一个闭合电路，在图甲中，当闭合S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．在图乙中：S闭合后，将螺线管A插入螺线管B 的过程中，电流表的指针________（选填“向右偏”、“向左偏”或“不偏转”);线圈A放在B中不动时，指针将________（选填“向右偏”、“向左偏”或“不偏转”)；线圈A放在B中不动，突然断开开关S，电流表指针将________（选填“向右偏”、“向左偏”或“不偏转”)．(2)乙同学为了研究光敏电阻在室内正常光照射和室外强光照射时电阻的大小关系，用图丙所示电路进行实验，得出两种U-I图线如图丁所示．根据U-I图线可知正常光照射时光敏电阻阻值为________Ω，强光源照射时电阻为________Ω；若实验中所用电压表的内阻约为，毫安表的内阻约为；考虑到电表内阻对实验结果的影响，此实验中____（填“正常光照射时”或“强光照射时”）测得的电阻误差较大．若测量这种光照下的电阻，则需将实物图中毫安表的连接方式采用________（填“内接”或“外接”)法进行实验，实验结果较为准确．============参考答案============一、实验,探究题1、（1）见解析（2）向右偏向左偏向左偏【详解】（1）将电源、电键、变阻器、原线圈串联成一个回路，注意滑动变阻器接一上一下两个接线柱，再将电流计与副线圈串联成另一个回路，电路图如图所示．在闭合电键时，穿过线圈的磁通量增大，灵敏电流计的指针向右偏转；将原线圈迅速插入副线圈时，穿过线圈的磁通量增加，灵敏电流计指针将向右偏．原线圈插入副线圈后，将滑动变阻器触头迅速向右拉时，线圈中的电流减小，穿过线圈的磁通量减小，灵敏电流计指针将向左偏．断开电键时，线圈中的电流减小，穿过线圈的磁通量减小，灵敏电流计指针将左偏.2、有无无【解析】判断有无感应电流的关键是判断磁通量是否发生变化．地磁场在北半球两个分量，水平分量南向北，竖直分量向下．线圈以竖直为轴转动，磁通量变化．东西移动，磁感应强度不变，与线圈平面夹角不变．磁通量不变．无感应电流．水平也是如此【考点定位】地磁场的分布．感应电流产生的条件3、见解析向右偏转向左偏转【分析】(1)注意该实验中有两个回路，一是电源、电键、变阻器、小螺线管串联成的回路，二是电流计与大螺线管串联成的回路，据此可正确解答；(2)磁场方向不变，磁通量的变化不变时电流方向不变，电流表指针偏转方向相同，磁通量的变化相反时，电流表指针方向相反．【详解】(1)将电源、电键、变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，电路图如图所示；(2)闭合开关，穿过副线圈的磁通量增大，灵敏电流表的指针向右偏；当将原线圈迅速插入副线圈时，则线圈的磁通量也是从无到有，则说明线圈磁通量从无到有即变大，导致电流计指针向右偏一下；线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电路中电流变小，导致线圈磁通量变小，则电流计指针向左偏转一下．【点睛】本题考查研究电磁感应现象及验证楞次定律的实验，对于该实验注意两个回路的不同．知道磁场方向或磁通量变化情况相反时，感应电流反向是判断电流表指针偏转方向的关键．4、左偏右偏不停振动短接G表前后各摇动G表一次，比较指针偏转，有明显变化，则线圈断了；没有明显偏转则未断．【详解】（1）将滑动变阻器的触头迅速向右滑动时，电阻减小，回路电流变大，根据线圈中导线的绕向可知磁通量向下增加，根据楞次定律可知，A线圈中产生的感应电流使G表指针左偏；迅速抽出铁芯时，磁通量减小，产生的感应电流方向与上述方向相反，则G表指针右偏．（2）断开开关和电源，将铁芯重新插入内线圈中，把直流输出改为交流输出，其他均不变．接通电源，闭合开关，由于穿过线圈的磁通量大小方向都不断变化，在线圈A中产生的感应电流大小方向不断变化，则G表指针不停振动．（3）根据阻尼原理，短接G表，前后各摇动G表一次，比较指针偏转，有明显变化，则线圈断了；没有明显偏转则未断．5、向左不发生向右向右【分析】由安培定则判断出判断出线圈A产生的磁场方向，然后判断出穿过线圈B的磁通量如何变化，最后由楞次定律判断出感应电流的方向，确定电流表指针的偏转方向.【详解】(1)甲电路测出电流表是正进负出向左偏.将S闭合后，将螺线管A插入螺线管B的过程中，穿过B的磁场向下，磁通量变大，由楞次定律可知，感应电流从电流表正接线柱流入，则电流表的指针将左偏转；(2)螺线管A放在B中不动，穿过B的磁通量不变，不产生感应电流，电流表的指针将不发生偏转；(3)螺线管A放在B中不动，穿过B的磁场向下，将滑动变阻器的滑动触片向右滑动时，A线圈的电流减小，穿过B的磁通量变小，由楞次定律可知感应电流从电流表负接线柱流入，则电流表的指针将右偏转；(4)螺线管A放在B中不动，穿过B的磁场向下，突然切断开关S时，穿过B的磁通量减小，由楞次定律可知，感应电流从电流表负接线柱流入，则电流表的指针将向右偏转．【点睛】熟练掌握并灵活应用安培定则及楞次定律即可正确解题.6、 (1)向左偏不偏转向右偏（2）3000 200 强光照射时外接【解析】（1）由图甲知电流从左接线柱流入电流表时，其指针向左偏转．S闭合后，将A插入B中，磁通量增大，由楞次定律和安培定则可判断B中电流方向向下，从左接线柱流入，故电流表指针向左偏转；A放在B中不动，磁通量不变，不产生感应电流，指针不偏转；断开开关，穿过B的磁通量减小，电流表指针向右偏转．（2）根据R=U/I且在U-I图象中斜率等于电阻阻值可得，正常光照射时R a =Ka=；强光照射时Rb=Kb=；由实物图可知，本实验采用电流表内接法；由（1）中所求可知，强光照射时电阻较小，与电流表内接接近，因此强光照射时误差较大；强光照射时，光敏电阻阻值为200Ω，根据；可得：，说明此时该电阻为小电阻，电流表的分压作用引起的误差大，应采用外接法；点睛：本题考查电路接法以及误差分析的方法，要注意明确电流表内外接法的正确选择，按照大电阻应采用内接法，小电阻采用外接法的方式进行选择．。

1．纸片和硬币下落得一样快吗 ⑴ 实验过程① 如图所示，拿一个长度为1.5m 的玻璃筒，一端封闭，另一端有开关，把形状和质量都不相同的几个物体，如果纸片和硬币等放到玻璃筒里，把玻璃筒倒立过来，观察这些物体下落的情况。

② 把玻璃筒里的空气抽出去，再把玻璃筒倒立过来，再次观察物体下落的情况。

⑵ 实验现象当玻璃筒内有空气时，硬币比纸片下落得快；而当抽去玻璃筒内的空气时，纸片和硬币同时下落。

⑶ 实验结论在忽略空气阻力的情况下，所有物体下落的快慢是相同的。

2．用打点计时器研究自由落体运动 ⑴ 实验过程① 如图所示，将打点计时器固定在铁架台上，纸带一端系着重物，另一端穿过打点计时器，用手捏住纸带，启动计时器，松手后重物自由下落，计时器在纸带上留下一串小点。

② 根据“逐差法”求出重物下落的加速度2sa nT∆=。

③ 改变重物的质量，重复上面的实验。

⑵ 实验结论一切物体做自由落体运动的加速度均为g 。

知识点睛14.1 运动的研究第14讲 演示实验(一)物理学是一门以实验为基础的科学。

通过物理演示实验，可以帮助大家认识物理现象、理解物理概念、探寻物理规律、建立物理模型。

这两讲我们复习一些力学、电磁学的演示实验，帮助大家回忆、复习学过的基础知识，同时希望大家对高中物理思想方法有更深的体会。

3．用光电门测量瞬时速度 ⑴ 实验原理实验装置如图所示，使一辆小车从一端垫高的木板上滑下，木板旁边装有光电门，其中A 管发出光线，B 管接收光线。

当固定在车上的遮光板通过光电门时，光线被阻挡，记录仪上可以直接读出光线被阻挡的时间。

这段时间就是遮光板通过光电门的时间。

根据遮光板的宽度s ∆和测出的时间t ∆，就可以算出遮光板通过光电门的平均速度s v t ∆⎛⎫= ⎪∆⎝⎭，由于遮光板的宽度s ∆很小，因此可以认为，这个平均速度就是小车通过光电门的瞬时速度。

⑵ 物理思想本实验用遮光板通过光电门的平均速度来表示小车通过光电门的瞬时速度，这里用到了极限思想，根据s v t ∆=∆，t ∆非常小，s ∆也非常小，就可以认为st∆∆表示的小车通过光电门的瞬时速度。

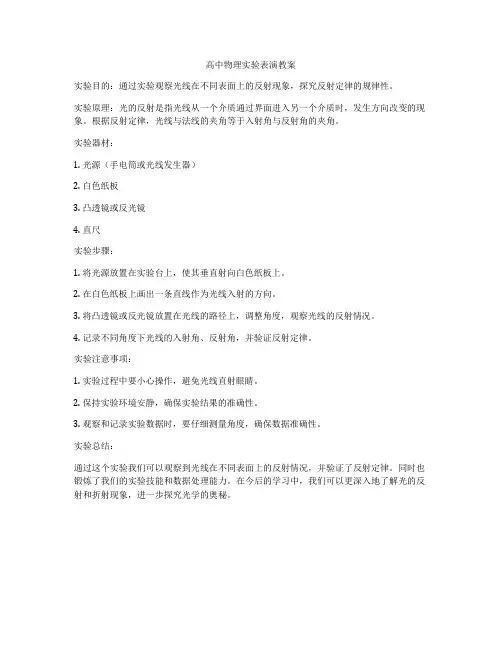

高中物理实验表演教案
实验目的：通过实验观察光线在不同表面上的反射现象，探究反射定律的规律性。

实验原理：光的反射是指光线从一个介质通过界面进入另一个介质时，发生方向改变的现象。

根据反射定律，光线与法线的夹角等于入射角与反射角的夹角。

实验器材：
1. 光源（手电筒或光线发生器）
2. 白色纸板
3. 凸透镜或反光镜
4. 直尺
实验步骤：
1. 将光源放置在实验台上，使其垂直射向白色纸板上。

2. 在白色纸板上画出一条直线作为光线入射的方向。

3. 将凸透镜或反光镜放置在光线的路径上，调整角度，观察光线的反射情况。

4. 记录不同角度下光线的入射角、反射角，并验证反射定律。

实验注意事项：
1. 实验过程中要小心操作，避免光线直射眼睛。

2. 保持实验环境安静，确保实验结果的准确性。

3. 观察和记录实验数据时，要仔细测量角度，确保数据准确性。

实验总结：
通过这个实验我们可以观察到光线在不同表面上的反射情况，并验证了反射定律。

同时也锻炼了我们的实验技能和数据处理能力。

在今后的学习中，我们可以更深入地了解光的反射和折射现象，进一步探究光学的奥秘。

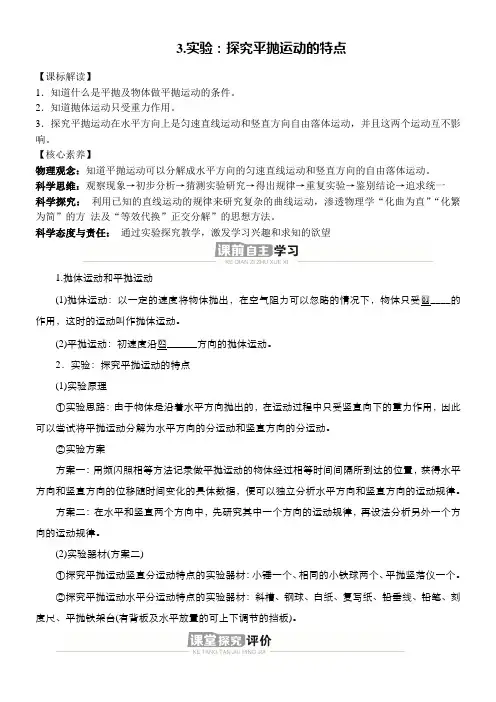

3.实验：探究平抛运动的特点【课标解读】1．知道什么是平抛及物体做平抛运动的条件。

2．知道抛体运动只受重力作用。

3．探究平抛运动在水平方向上是匀速直线运动和竖直方向自由落体运动，并且这两个运动互不影响。

【核心素养】物理观念：知道平抛运动可以分解成水平方向的匀速直线运动和竖直方向的自由落体运动。

科学思维：观察现象→初步分析→猜测实验研究→得出规律→重复实验→鉴别结论→追求统一科学探究：利用已知的直线运动的规律来研究复杂的曲线运动，渗透物理学“化曲为直”“化繁为简”的方法及“等效代换”正交分解”的思想方法。

科学态度与责任：通过实验探究教学，激发学习兴趣和求知的欲望1.抛体运动和平抛运动(1)抛体运动：以一定的速度将物体抛出，在空气阻力可以忽略的情况下，物体只受□01____的作用，这时的运动叫作抛体运动。

(2)平抛运动：初速度沿□02______方向的抛体运动。

2．实验：探究平抛运动的特点(1)实验原理①实验思路：由于物体是沿着水平方向抛出的，在运动过程中只受竖直向下的重力作用，因此可以尝试将平抛运动分解为水平方向的分运动和竖直方向的分运动。

②实验方案方案一：用频闪照相等方法记录做平抛运动的物体经过相等时间间隔所到达的位置，获得水平方向和竖直方向的位移随时间变化的具体数据，便可以独立分析水平方向和竖直方向的运动规律。

方案二：在水平和竖直两个方向中，先研究其中一个方向的运动规律，再设法分析另外一个方向的运动规律。

(2)实验器材(方案二)①探究平抛运动竖直分运动特点的实验器材：小锤一个、相同的小铁球两个、平抛竖落仪一个。

②探究平抛运动水平分运动特点的实验器材：斜槽、钢球、白纸、复写纸、铅垂线、铅笔、刻度尺、平抛铁架台(有背板及水平放置的可上下调节的挡板)。

课堂任务探究过程·获取数据仔细观察下列图片，认真参与“师生互动”。

活动1：如图甲所示，如何探究平抛运动竖直分运动的特点？活动2：探究平抛运动竖直分运动的特点时需要注意什么？活动3：如图乙，如何探究平抛运动水平分运动的特点？活动4：探究平抛运动水平分运动的特点时需要注意什么？课堂任务分析数据·得出结论活动1：探究平抛运动竖直分运动的特点时，A、B两球哪个先落地？说明什么？活动2：得到钢球做平抛运动的轨迹后，如何选取坐标原点和坐标轴？活动3：如图曲线OP是钢球做平抛运动的轨迹，如何由竖直方向的分运动确定“相等的时间间隔”？活动4：根据运动的合成与分解，测出相等时间间隔内的水平位移，你能得出什么结论？活动5：由实验得出平抛运动的特点是什么？课堂任务误差分析·实验创新1．A、B两球由于不完全相同，因而在空中所受阻力不同，产生误差。

高中物理实验操作演示教案
实验目的：通过测量弹性介质中的声波传播速度，掌握声速的测量方法和原理。

实验仪器：示波器、信号发生器、声音传感器、弹性介质（如弹簧）、直尺、计时器
实验原理：声波在弹性介质中传播的速度可以通过以下公式计算：v = fλ，其中v表示声速，f为声波的频率，λ为声波的波长。

实验步骤：
1. 将示波器和信号发生器连接起来，并将信号发生器的输出端接入声音传感器。

调整信号发生器的频率为2000Hz，并将声音传感器放置在弹簧的一端。

2. 拉动弹簧使其震动产生声波，并在示波器上观察到声波信号的波形。

3. 用直尺测量弹簧的长度，并记录下声波从发生器到传感器的传播距离。

4. 计算出声波的波长λ，并根据已知频率2000Hz，计算出声速v。

5. 重复以上步骤，改变频率并重新测量声速，记录实验数据。

6. 统计并分析实验数据，绘制声速随频率变化的曲线图。

实验要点：
1. 测量时要确保示波器和信号发生器连接正确，信号发生器的频率要与声音传感器的接收频率相匹配。

2. 在拉动弹簧时要小心，避免弹簧过度振动造成不必要的干扰。

3. 测量距离时要准确使用直尺，并保证声波传播的路径是直线路径。

4. 实验数据记录要细致准确，反复验证计算结果，确保实验结果的准确性。

实验拓展：
1. 尝试使用不同的弹性介质进行实验，比较声速在不同介质中的传播速度。

2. 控制弹簧的松紧程度，分析声速与弹性介质性质之间的关系。

3. 讨论声速与频率的关系，探究声波在不同频率条件下的传播特性。

高中物理演示实验高中物理的实验和演示是学习物理的重要环节，通过实验和演示可以让学生更加深入地理解物理知识，培养观察能力、动手能力和创新精神。

下面是几个适合高中物理演示实验的例子。

一、光的反射和折射1.平面镜成像实验通过实验观察光线在平面镜上的反射规律，理解物体成像的基本原理。

实验步骤：（1）将平面镜固定在支架上，调整好角度；（2）在距离镜子较远的地方放置一点光源（如太阳光或台灯），调整光源高度和距离；（3）用卡尺或直尺测量光源到镜面的距离和镜面到成像物的距离，记录数据；（4）移动成像物的位置，观察成像物的形状和大小变化，记录数据。

2. 棱镜折射实验（1）将棱镜放在光源附近，观察光线射入棱镜内的角度和出射角度；（3）观察出射光与入射光的位置关系、方向和折射角度；（4）用白光照射棱镜，观察光的折射色散现象。

二、机械运动1.小球自由落体实验通过实验观察物体自由落体的运动规律，理解物体下落的受力和加速度关系。

实验步骤：（1）将小球从同一高度自由落体，用计时器记录不同时间下小球的下落高度；（2）计算不同时间下小球的平均速度和加速度；2.摆钟实验（1）固定摆球，将摆球置于离支点相等的位置初始状态，释放后观察摆球的振幅和周期；（2）改变摆球的长度，观察摆动的变化；（4）计算不同摆长下摆钟的振动周期和频率，研究摆长和周期之间的关系。

三、电学实验1. 电流、电阻和电功率实验通过实验观察电路中的电流、电阻和电功率变化，理解欧姆定律和功率定律的关系。

实验步骤：（1）制作简单电路（如电池、细电线、电阻器和电流计等），按照一定的电路图连接实验装置；（2）测量电路中的电流和电阻值，计算电路中的电功率；（3）改变电路中电阻值和电源电压等参数，观察电流变化和电功率变化的规律。

2. 磁感线实验通过实验观察磁铁的磁场分布和磁感线的方向，理解磁感线的基本特征。

实验步骤：（1）将磁铁放置在一张纸上，洒上铁屑或磁性粉末；（2）观察磁铁周围的磁场分布和磁感线的方向及密度；（3）改变磁铁的位置和磁铁极性，观察磁场分布和磁感线变化的规律。

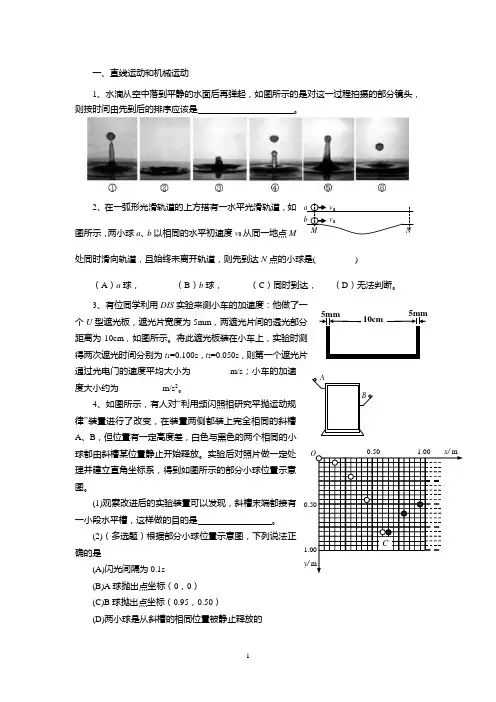

一、直线运动和机械运动1、水滴从空中落到平静的水面后再弹起，如图所示的是对这一过程拍摄的部分镜头，则按时间由先到后的排序应该是 。

2、在一弧形光滑轨道的上方搭有一水平光滑轨道，如图所示，两小球a 、b 以相同的水平初速度v 0从同一地点M 处同时滑向轨道，且始终未离开轨道，则先到达N 点的小球是( )（A ）a 球， （B ）b 球， （C ）同时到达， （D ）无法判断。

3、有位同学利用DIS 实验来测小车的加速度：他做了一个U 型遮光板，遮光片宽度为5mm ，两遮光片间的透光部分距离为10cm ，如图所示。

将此遮光板装在小车上，实验时测得两次遮光时间分别为t 1=0.100s ，t 2=0.050s ，则第一个遮光片通过光电门的速度平均大小为_________m/s ；小车的加速度大小约为__________m/s 2。

4、如图所示，有人对“利用频闪照相研究平抛运动规律”装臵进行了改变，在装臵两侧都装上完全相同的斜槽A 、B ，但位臵有一定高度差，白色与黑色的两个相同的小球都由斜槽某位臵静止开始释放。

实验后对照片做一定处理并建立直角坐标系，得到如图所示的部分小球位臵示意图。

(1)观察改进后的实验装臵可以发现，斜槽末端都接有一小段水平槽，这样做的目的是 。

(2)（多选题）根据部分小球位臵示意图，下列说法正确的是(A)闪光间隔为0.1s (B)A 球抛出点坐标（0，0）(C)B 球抛出点坐标（0.95，0.50）(D)两小球是从斜槽的相同位臵被静止释放的 (3)若两球在实验中于图中C 位臵发生碰撞，则可知两小球释放的时间差约为 s 。

5、国际乒联为使乒乓球在比赛中的来回次数增加，提高比赛的观赏性，将比赛用球的直径从原来的38mm 增大到40mm ，质量由原来的2.5克增加到2.7克。

研究人员称，40mm 大球比原38mm 小球旋转减弱1/5，速度减慢1/7，弹性也有所下降。

小李为了比较新、老标准乒乓球的运动特性，他请另一同学将一只直径40mm 的大球和一只直径38mm 的小球，从同一高处同时自由落下，在两球下落过程中，他用照相机拍摄到两球下落过程中一段径迹的照片，如图所示，背景中的横虚线是竖直墙面上两块磁砖的接逢处。

高中物理实验演示教案
实验目的：通过实验展示光的折射现象，让学生了解光的传播规律。

实验器材：单色光源、透明介质块、白纸
实验步骤：
1. 将单色光源放置在实验台上，调整好光源的位置和方向。

2. 将透明介质块放置在光源正前方的位置，使光线能够穿过透明介质块。

3. 在透明介质块的另一侧放置一张空白白纸，使得光线可以在白纸上形成折射的光点。

4. 观察并记录光线穿过透明介质块后发生的折射现象，可以测量折射角和入射角。

实验结果分析：
1. 根据实验结果，学生可以发现光线在透明介质中传播时发生折射的现象，入射角和折射
角之间存在一定的关系。

2. 通过实验结果的分析，学生可以理解光在不同介质中传播时的规律，以及折射定律的基
本原理。

实验总结：
通过本实验，学生可以直观地观察到光的折射现象，加深对光学知识的理解和掌握。

同时，通过实验的操作过程，学生还能培养实验操作能力和观察分析能力。

希望学生能够通过实
验的实际操作，进一步加深对光学知识的理解，提高实验能力和科学素养。

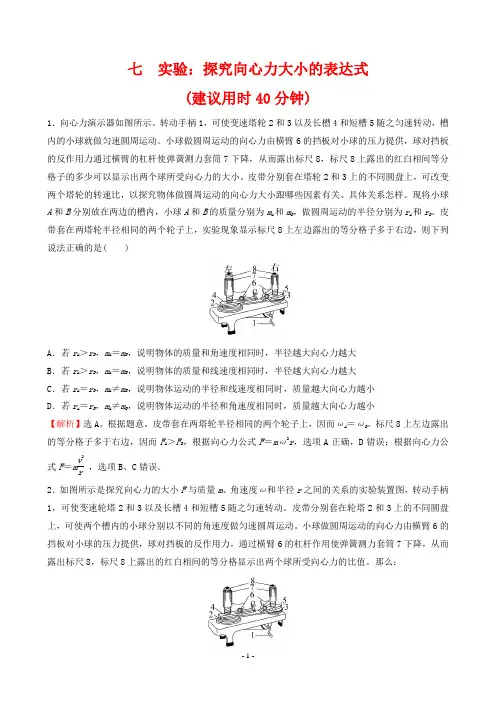

七 实验：探究向心力大小的表达式(建议用时40分钟)1．向心力演示器如图所示。

转动手柄1，可使变速塔轮2和3以及长槽4和短槽5随之匀速转动，槽内的小球就做匀速圆周运动。

小球做圆周运动的向心力由横臂6的挡板对小球的压力提供，球对挡板的反作用力通过横臂的杠杆使弹簧测力套筒7下降，从而露出标尺8，标尺8上露出的红白相间等分格子的多少可以显示出两个球所受向心力的大小。

皮带分别套在塔轮2和3上的不同圆盘上，可改变两个塔轮的转速比，以探究物体做圆周运动的向心力大小跟哪些因素有关、具体关系怎样。

现将小球A 和B 分别放在两边的槽内，小球A 和B 的质量分别为m A 和m B ，做圆周运动的半径分别为r A 和r B 。

皮带套在两塔轮半径相同的两个轮子上，实验现象显示标尺8上左边露出的等分格子多于右边，则下列说法正确的是( )A ．若r A ＞rB ，m A ＝m B ，说明物体的质量和角速度相同时，半径越大向心力越大B ．若r A ＞r B ，m A ＝m B ，说明物体的质量和线速度相同时，半径越大向心力越大C ．若r A ＝r B ，m A ≠m B ，说明物体运动的半径和线速度相同时，质量越大向心力越小D ．若r A ＝r B ，m A ≠m B ，说明物体运动的半径和角速度相同时，质量越大向心力越小【解析】选A 。

根据题意，皮带套在两塔轮半径相同的两个轮子上，因而ωA ＝ωB 。

标尺8上左边露出的等分格子多于右边，因而F A ＞F B ，根据向心力公式F ＝m ω2r ，选项A 正确，D 错误；根据向心力公式F ＝m v 2r，选项B 、C 错误。

2．如图所示是探究向心力的大小F 与质量m 、角速度ω和半径r 之间的关系的实验装置图，转动手柄1，可使变速轮塔2和3以及长槽4和短槽5随之匀速转动。

皮带分别套在轮塔2和3上的不同圆盘上，可使两个槽内的小球分别以不同的角速度做匀速圆周运动。

小球做圆周运动的向心力由横臂6的挡板对小球的压力提供，球对挡板的反作用力，通过横臂6的杠杆作用使弹簧测力套筒7下降，从而露出标尺8，标尺8上露出的红白相间的等分格显示出两个球所受向心力的比值。

“诡异”的啤酒罐
——电磁阻尼、电磁驱动演示仪
实验原理:磁铁与铝罐发生相对运动时，铝罐中产生涡流。

根据楞次定律，感应电流产生的磁场总是要阻碍原磁场的变化。

利用该装置，可以很明显地观察到电磁阻尼和电磁驱动现象。

实验步骤：
1.将罐1、罐2向前拉开至等高位置由静止释放，可见罐1、罐2基本保持同步摆动，摆动持续的时间也基本相同。

2.在罐1下方放置一块钕磁铁，重复演示1的步骤。

可见罐1很快就停止下来。

3.保持罐1、罐2静止，前后移动罐1下方的钕磁铁。

可见，罐2继续保持静止，而罐1逐渐摆动起来。

浅谈高中物理教学中的演示实验物理学是一门以实验为基础的科学，是加强基础知识教学不可缺少的环节，要学好物理就必须改变过去注重知识传授的倾向，演示实验生动有趣，易形成悬念，它在创设问题情境，激发学生的学习兴趣，增强学生在学习中的积极性和主动性，引导学生追根求源探索知识上有极其重要的作用。

本文就此谈谈自己的肤浅体会和作法，与本文就此谈谈自己的肤浅体会和作法，与同行们研讨。

1.认清实验教学的重要性目前，我们的学生普遍感到物理“难学”，其原因之一就是物理实验教学还很缺乏，尤其是由于经费不足实验器材还不到位。

而在一些经济发达的国家，他们非常重视物理实验教学和研究问题的方法，当前我国中学教育由应试教育向素质教育转变过程中，再次强调了实验教学的重要位置并且落到了实处。

如国家花大力气为农村学校免费完成了实验室建设等，国家的重视程度我们有目共睹。

那作为教师我们更应该与时俱进，除了完成书本上的指定实验以外还必须研究教材中哪些地方学生感到抽象、容易混淆、接受困难，并结合教学实际，研究解决的方法，努力开发一些直观的演示，同时在教学中引进近代物理学的某些思想方法和现代科学的新成就。

这样使教学内容更加丰富，使学生的眼界更加开阔更容易接受。

2.更新实验教学的思路演示实验作为一种教学手段，是教师备课的重要内容，需要教师认真研究和准备。

有的教师轻视课前演示实验的准备工作，结果造成演示失败或出现意想不到的情况，以致在课堂上手忙脚乱，“强行”让学生接受结论，教学效果很不理想。

造成这种情况的原因是多方面的，有的是思想认识存在问题，对实验教学不重视或持怀疑态度；有的是疏忽大意，以为实验内容简单，以前做过或曾看见别人做过；还有的是怕麻烦。

这些都是演示实验教学的大忌。

教师在课前首先要准备好与实验有关的全部仪器、材料。

其次是在课前反复操作，直到熟练的地步，对于在实验中可能出现的故障做到心中有数并能及时排除。

第三是掌握演示时间，注意与教学进度紧密配合。

高中物理必修二5.3实验：研究平抛运动同步练习一．选择题（共10小题）1．利用如图所示的装置研究平抛运动。

为了画出一条钢球做平抛运动的轨迹，在安装调试装置和实验操作时，下列要求不必要的是（）A．斜槽必须是光滑的B．记录轨迹的白纸必须在竖直平面内C．斜槽末端的切线必须调成水平D．钢球每次必须从斜槽上同一位置滚下2．某同学设计了一个“测平抛运动物体初速度”的实验装置如图所示，要完成本实验，在下列实验器材中最需要使用的是（）A．刻度尺B．天平C．打点计时器D．弹簧测力计3．如图所示，在探究平抛运动规律的实验中，用小锤击打弹性金属片，金属锤使P球沿水平方向抛出，同时Q球被松开而自由下落，则（）A．P球先落地B．Q球先落地C．两球同时落地D．两球落地先后由小锤击打力的大小而定4．下列因素中，不会使“利用斜面小槽装置研究平抛物体的运动”实验误差增大的是（）A．小球与斜槽之间有摩擦B．安装斜槽时其末端切线不水平C．每次从不同位置由静止释放小球D．根据曲线计算平抛运动的初速度时，在曲线上取作计算的点距原点O较近5．如图中的a是研究小球在斜面上平抛运动的实验装置，每次将小球从弧型轨道同一位置静止释放，并逐渐改变斜面与水平地面之间的夹角θ，获得不同的射程x，最后作出了如图中的b所示的x﹣tanθ图象，g取10m/s2，则（）A．由图b可知，小球在斜面顶端水平拋出时的初速度v0＝2m/sB．实验中发现θ超过60°后，小球将不会掉落在斜面上，则斜面的长度L＝mC．若最后得到的图象如图中的c所示，由图象b中直线的斜率k＝可知，可能是由于释放位置降低造成的D．所给条件无法求出小球在斜面顶端平抛的初速度以及斜面的长度6．如图所示实验装置，用小锤敲击弹性金属片，B、A两小球同时开始做自由落体运动和平抛运动。

观察并听两小球是否同时落到水平桌面，空气阻力不计。

则其结果应为（）A．当两球质量不同时，质量大的先落地B．当两球质量相同时，B球先落地C．当打击力度大一些时，A球先落地；打击力度小一些时，B球先落地D．不管两小球的质量和打击力度是否不同，两球一定同时落地7．在做“研究平抛物体的运动”实验时，有如下实验要求与实验操作，下列说法正确是（）A．斜槽轨道必须光滑B．要用秒表测出小球下落的时间C．要用天平测出小球质量D．要使描出的轨迹更好地反映真实运动，记录的点应适当多一些8．在探究平抛运动的规律时，可以选用如图所示的各种装置图，则以下操作合理的是（）A．选用装置图甲研究平抛物体的竖直分运动时，应该用眼睛看A、B两球是否同时落地B．选用装置图乙并要获得稳定的细水柱显示出平抛运动的轨迹，竖直管上端A一定要高于水面，以便空气进入C．选用装置图丙并要获得钢球做平抛运动的轨迹，每次一定从斜槽上同一位置由静止释放钢球D．选用装置图丙进行实验，坐标原点应建立在斜槽末端9．平抛物体的运动规律可以概括为两点：（1）水平方向做匀速运动，（2）竖直方向做自由落体运动．为了研究平抛物体的运动，可做下面的实验：如图所示，用小锤打击弹性金属片，A球就水平飞出，同时B球被松开，做自由落体运动，两球同时落到地面，这个实验（）A．只能说明上述规律中的第（1）条B．只能说明上述规律中的第（2）条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律10．从牛顿运动定律出发结合对平面曲线运动的正交分解方法可以从理论上得到平抛运动的规律：①平抛运动物体在水平方向做匀速直线运动；②平抛运动物体在竖直方向做自由落体运动。

高中趣味物理演示实验教案
实验目的：通过这个实验，让学生了解表面张力的原理，探讨为什么会出现类似漂浮的现象。

实验原理：表面张力是液体内部分子间的作用力。

表面张力的存在导致液体表面处比内部处具有较高的表面能，所以表面张力可以把一些比较轻的物体保持在液体表面。

实验材料：
1. 针
2. 一只小容器（如玻璃杯）
3. 水
实验步骤：
1. 将水倒入小容器中，使得容器中水面平静。

2. 将针轻轻放在水面上，观察现象。

实验结果：
针会慢慢漂浮在水面上，看起来就像是在液体表面“悬浮”起来一样。

实验思考：
1. 为什么针会漂浮在水面上？
2. 如果在容器中加入洗洁精或者其他液体，会对实验结果产生影响吗？
3. 如果使用铁针或者其他材质的针进行这个实验，结果会有什么不同？
拓展实验：
1. 可以尝试将另一种液体（如酒精、油等）中进行类似实验，比较不同液体中的表面张力情况。

2. 可以尝试在实验中加入外部因素（比如风力、表面材质等），研究对实验结果的影响。

实验注意事项：
1. 在进行实验时，要注意操作的轻柔，避免水面的波动影响实验结果。

2. 实验结束后，要妥善处理实验用具，保持实验环境整洁。

实验 研究平抛运动一 选择题1．某同学在做平抛实验中，在纸上记下了纵坐标y ，描出了如图所示的一段曲线，忘记标出抛出点的位置．为了求得初速度，他在曲线上取A 、B 两点，并用刻度尺分别量出它们到y 轴的距离x 1、x 2，以及AB 的竖直距离h ，则小球的初速度v 0和落到A 点时下落的竖直高度y 0应为下面的（ ）B A ．初速度为h x x 22122- B ．初速度为 h x x g 2(2122）- C ．竖直高度21221x x h x - D ．竖直高度为 2121)(x x h x - 2．如图2所示，有一段物体做平抛运动的轨迹，a 、b 、c 三点的位置在运动轨迹上已标出．其中x 、y 坐标轴分别沿水平方向和竖直方向，则下列说法错误的是（ ）AA ．物体在a 点的速度方向是水平的B ．物体的平抛初速度是2m/sC ．从坐标原点到c 点的这段时间内小球的速度变化量为2m/sD ．物体在b 点的速度大小为2.5m/s3．平抛运动规律可以概括为两点：一是水平方向做匀速直线运动；二是竖直方向做自由落体运动．做下面的实验研究平抛运动：在如图3所示的装置中，两个相同的弧形轨道M 、N 上端分别装有电磁铁C 、D ．调节电磁铁C 、D 的高度，使AC=BD ，从而保证小球P 、Q 在轨道出口处的水平初速度相等，将小球P 、Q 分别吸在电磁铁C 、D 上，然后同时切断电源，两小球同时分别从轨道M 、N 的下端射出．结果两个小球到过E 处发生碰撞．则这个实验（ A ）A ．只能说明上述规律中的第一条B ．只能说明上述规律中的第二条C ．不能说明上述规律中的任何一条D ．能同时说明上述两条规律4．如图4所示的实验研究平抛运动时，用小锤去打击弹性金属片，A 球水平飞出，同时B 球被松开做自由落体运动，两球同时落到地面，这个实验（ ）BA ．只能说明平抛运动的物体在水平方向做匀速直线运动B ．只能说明平抛运动的物体在竖直方向做自由落体运动C ．能同时说明以上两项D ．不能说明上述规律中的任何一条5．在“研究平抛运动的实验当中”不会增大实验误差的是 （ ）AA ．斜槽与小球之间有摩擦B ．斜槽末端的切线水平没有调好C ．小球每次释放的位置不同D ．安装有斜槽的方木板时，其重锤线与木板竖直线不对齐6．在实验操作前应该对实验进行适当的分析．研究平抛运动的实验装置示意如图5．小球每次都从斜槽的同一位置无初速释放，原因是①保持抛出进的初速度每次都相同．并保持斜槽末端水平．原因是②保证每次都沿水平方向抛出．改变水平板的高度，就改变了小球在板上落点的位置，从而可描绘出小球的运动轨迹．某同学设想小球先后三次做平抛，将水平板依次放在如图1，2，3的位置，且1与2的间距等于2与3的间距．若三次实验中，小球从抛出点到落点的水平位移依次为s 1，s 2，s 3，速度依次为v 1，v 2，v 3，忽略空气阻力的影响，下面分析正确的是（C ）A ．s 2- s 1=s 3-s 2，v 2- v 1= v 3- v 2B ．s 2- s 1＞s 3-s 2，v 2- v 1= v 3- v 2C ．s 2- s 1＞s 3-s 2，v 2- v 1＞v 3- v 2D ．s 2- s 1＜s 3-s 2，v 2- v 1＞v 3- v 27．在做“研究平抛物体运动”的实验中，除了木板、小球、斜槽、铅笔、图钉、坐标纸之外，下列器材中还需要的是（ ）CA ．弹簧秤B ．秒表C ．重垂线D ．天平8．用如图6所示装置研究平抛运动，要描绘小球做平抛运动的轨迹，下面做法中对减小误差没有帮助的是 （B ）A ．使用密度大、体积小的钢球B ．尽量减小钢球与斜槽间的摩擦C．实验时，让小球每次都从同一高度由静止开始滚下D．使斜槽末端的切线保持水平9．在“研究平抛物体运动”的实验中，小球做平抛运动的坐标原点位置应是（）（设小球半径为r）DA．斜槽口末端O点B．斜槽口O点正上方r处C．斜槽口O点正前方r处D．小球位于槽末端时，球心在竖直平板上的水平投影点10．在研究平抛运动的实验中，下列说法正确的是（）DA．可使小球每次从斜槽上不同的位置自由滑下B．斜槽轨道必须光滑C．斜槽轨道末端可以不水平D．要使描出的轨迹更好地反映真实运动，记录的点应适当多一些11．如图7所在研究平抛运动时，小球A沿轨道滑下，离开轨道末端时撞开轻质接触式开关S，被电磁铁吸住的小球B同时自由下落．改变整个装置的高度H做同样的实验，发现位于同一高度的A、B两球总是同时落地，该实验现象说明了A球在离开轨道后．将你认为正确的有（）CA．水平方向的分运动是匀速直线运动B．水平方向的分运动是匀加速直线运动C．竖直方向的分运动是自由落体运动D．竖直方向的分运动是匀速直线运动12．在研究平抛运动时，某同学做了如图8所示的实验用小锤打击弹性金属片，A球水平飞出，同时B球被松开做自由落体运动．经过多次实验，他发现两球总是同时落地．这个实验说明了A球水平飞出后（）BA．在竖直方向上的分运动是匀速直线运动B．在竖直方向上的分运动是自由落体运动C．在水平万间上的分运动是匀速直线运动D．在水平方向上的分运动是匀加速直线运动13．如图9所示，是利用闪光照相研究平抛运动的示意图，小球A由斜槽滚下，从桌边缘水平抛出，当它恰好离开桌边缘时，小球B也同时下落，闪光频率为10Hz的闪光器拍摄的照片中B球有四个像，像间距离已在图中标出，两球恰在位置4相碰，则A球离开桌面的速度为（g=10m/s2）（）AA．1m/s B．2m/s C．3m/s D．4m/s14．为探究平抛运动的规律，小明利用了频闪照相方法．如图10，背景方格纸的边长为2.5cm，A、B、C、D是同一小球在频闪照相中拍下的四个连续的不同位置时的照片，g=10m/s2，则（）CA．小球在A位置时，速度沿水平方向B．频闪照相相邻闪光的时间间隔为0.02sC．小球水平抛出的初速度为1.5m/s D．小球经过B点时其竖直分速度大小为1.5m/s 15．用如图11所示的演示器研究平抛运动，小球击打弹性金属片C，使A球沿水平方向飞出做平抛运动；与此同时，B球松开做自由落体运动．实验观察到的现象是（）CA．A球先落地B．B球先落地C．A、B两球同时落地D．增大实验装置离地面的高度，重复上述实验，B球将先落地16．如图11所示，用平抛竖落仪做演示实验，A小球做平抛运动的同时B小球做自由落体运动，对这个实验观察到的现象和结论，下列描述正确是（）AA．两小球同时到达地面，说明A小球在竖直方向上的分运动是自由落体运动B．两小球同时到达地面，说明A小球在水平方向上的分运动是匀速直线运动C．B小球先到达地面，说明运动路程越长，时间越长D．A小球初速度越大在空中运动时间越长17．在做“研究平抛运动”的实验时，下列说法不正确的是（ ）CA ．安装有斜槽的平板时，一定要注意平板是否竖直B ．安装斜槽时，要使斜槽末端切线水平C ．每次实验小球可以从不同位置由静止释放D ．实验的目的是描出小球的运动轨迹，分析平抛运动的规律18．在研究平抛运动的实验中：让小球多次沿同一轨道运动，通过描点法画小球做平抛运动的轨迹，为了能较准确地描绘运动轨迹，下面列出了一些操作要求，将你认为不正确的是（ ）DA ．通过调节使斜槽的末端保持水平B ．每次释放小球的位置必须相同C ．每次必须由静止释放小球D ．将球的位置记录在纸上后，用直尺将点连成折线19．研究平抛物体的运动，在安装实验装置的过程中，斜槽末端的切线必须是水平的，这样做的目的是（ ）BA ．保证小球飞出时，速度既不太大，也不太小B ．保证小球飞出时，初速度水平C ．保证小球在空中运动的时间每次都相等D ．保证小球运动的轨道是一条抛物线20．某同学在做“研究平抛物体的运动”的实验时得到了如图实所示的物体运动轨迹，a 、b 、c 三点的位置在运动轨迹上已经标出，则（g 取10m/s 2）（ ）CA ．从a 到b 的时间小于从b 到c 的时间B ．物体平抛的初始位置在O 点C ．物体平抛的初速度大小为2m/sD ．物体到达b 点时的速度大小为5m/s21．在“研究平抛运动”的实验中，已经用某种方法得到了一个物体做平抛运动轨迹中的一段，选取轨迹中的任意一点O 为坐标原点，水平方向建立x 轴，竖直方向建立y 轴．在x 轴作出等距离的几个点A 1、A 2、A 3，设O A 1=A 1A 2=A 2A 3=l ；向下做垂线，垂线与抛体轨迹的交点记为M 1、M 2、M 3；过M 1、M 2、M 3做水平线与y 轴的交点分别为B 1、B 2、B 3．把O B 1的长度记为h 1，B 1B 2=h 2，B 2B 3=h 3．整个实验过程忽略空气阻力的影响．下列判断正确的是（ ）DA ．h 1：h 2：h 3=1：4：9B ．h 1：h 2：h 3=1：3：5C ．平抛运动的初速度大小为12g l hD ．平抛运动的初速度大小为21g l h h 二．填空题22．某同学在“探究平抛运动的规律”时做了以下操作．（1）先采用图甲所示装置，用小锤打击弹性金属片，金属片把球A 沿水平方向弹出，同时B 球被松开自由下落，观察到两球同时落地．改变小锤打击力的大小，即可改变球A 被弹出时的速度，两球仍然同时落地，这说明 平抛运动在竖真方向上就是自由落体运动 ．（2）接着他用频闪照相机得到小球做平抛运动的闪光照片，图乙是照片的一部分，正方形小方格每边长L=1.0cm ，闪光的快慢是每秒30次，则可以计算出小球做平抛运动的初速度是 0.6 m/s ．1 图2 23．某同学通过实验对平抛运动进行研究，他在竖直墙上记录了抛物线轨迹的一部分，如图2．O 点不是抛出点，x 轴沿水平方向，由图中所给的数据可求出平抛物体的初速度是 2 m/s ，抛出点的坐标x= -0.2 m ，y= -0.05 m （g 取10m/s 2）24．（1）在做研究平抛运动的实验时，让小球多次沿同一轨道运动，通过打笔描点法画出小球平抛运动的轨迹． 为了能较准确地描绘运动轨迹，下面列出一些操作要求，将你认为正确选项的前面字母填在横线上： ace ． （a ）通过调节使斜槽的末端保持水平 （b ）每次释放小球的位置必须不同（c ）每次必须由静止释放小球 （d ）记录小球位置的铅笔每次应必须严格地等距离下降 （e ）小球运动时不应与木板上的白纸（或方格纸）相接触（f ）将球的位置记录在纸上后，取下纸，用直尺将点连成折线（2）如图1是某同学用频闪照相研究平抛运动时拍下的照片，背景方格纸的边长为2.5cm，A、B、C是同一小球在频闪照相中拍下的三个连续的不同位置时的照片，则：（g=10m/s2）①频闪照相相邻闪光的时间间隔0.05 s；②小球水平抛出的初速度v0= 1.5 m/s；③小球经过B点时其竖直分速度大小为v By= 0.75 m/s．25. 如图2所示，在探究平抛运动规律的实验中，用小锤打击弹性金属片，A球被金属片弹出做平抛运动，同时B 球做自由落体运动．通过观察发现：A球在空中运动的时间等于B球在空中运动的时间（选填“大于”、“等于”或“小于”）；增大两小球初始点到水平地面的高度，再进行上述操作，通过观察发现：A球在空中运动的时间等于B球在空中运动的时间（选填“大于”、“等于”或“小于”）．图1 图2 图326．利用所学物理知识解答下列问题：（1）“研究平抛物体的运动”实验的装置如图3甲所示，在实验前应调节将斜槽直至末端切线水平，实验时保证小球每次必须从斜面上的同一位置由静止开始释放．（2）某次实验记录由于没有记录抛出点，数据处理时选择A点为坐标原点（0，0），结合实验中重锤的情况确定坐标系，如图3乙中背景方格的边长均为0.05m，取g=l0m/s2，小球运动中水平分速度的大小是 1.5 m/s，小球经过B点时的速度大小是 2.5 m/s，小球平抛运动抛出点的x轴坐标为-0.2 m．27．三个同学根据不同的实验条件，进行了探究平抛运动规律的实验：（1）甲同学采用如图1甲所示的装置．用小锤击打弹性金属片，金属片把A球沿水平方向弹出，同时B球被松开自由下落，观察到两球同时落地．改变小锤击打的力度，即改变A球被弹出时的速度，两球仍然同时落地，这说明平抛运动在竖直方向上是自由落体运动．图1 图2 图3（2）乙同学采用如图乙所示的装置，两个相同的弧形轨道M、N，分别用于发射小铁球P、Q，其中N的末端可看做与光滑的水平板相切，两轨道上端分别装有电磁铁C、D；调节电磁铁C、D的高度使AC=BD，从而保证小铁球P、Q在轨道末端的水平初速度v0相等．现将小铁球P、Q分别吸在电磁铁C、D上，然后切断电源，使两小球能以相同的初速度v0同时分别从轨道M、N的末端射出．实验可观察到的现象应是两球在水平面上碰撞．仅仅改变弧形轨道M的高度，重复上述实验，仍能观察到相同的现象，这说明平抛运动在水平方向上是匀速运动．（3）丙同学采用频闪照相法拍摄到如图丙所示的小球做平抛运动的照片，图中每个小方格的边长为L=1.25cm，则由图可求得拍摄时每0.036 s曝光一次，该小球做平抛运动的初速度大小为0.7 m/s．（g取9.8m/s2）28. （1）在“研究平抛物体的运动”实验中，下列说法正确的是 AB ．A．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．斜槽轨道必须光滑D．每次释放小球时的位置越高，实验效果越好（2）如图2实线为某质点平抛运动轨迹的一部分，AB、BC间水平距离△s1=△s2=0.4m，高度差△h1=0.25m，△h2=0.35m．（g=10m/s2）求：抛出初速度v0为4m/s ；由抛出点到A点的时间为0.2s ；质点运动到B点的速度为 5m/s ．29．两个同学根据不同的实验条件，进行了“探究平抛运动规律”的实验．（1）甲同学采用如图3甲所示的装置，用小锤打击弹性金属片，金属片把球A沿水平方向弹出，同时球B被松开，自由下落，观察到两球同时落地，改变小锤打击的力度，即改变球A被弹出时的速度，两球仍然同时落地，这说明平抛运动的竖直分运动是自由落体运动；（2）乙同学通过实验描迹得到平抛运动轨迹上A、B、C三点（如图乙所示），其坐标标记如图，坐标原点O为抛出点，y轴竖直向下，其中 B 点的位置或坐标的测量有明显的错误，请根据你认为正确的数据算出小球平抛的初速度v= 1 m/s（g=10m/s2）．30．图1是“研究平抛物体运动”的实验装置图，通过描点画出平抛小球的运动轨迹．（1）以下是实验过程中的一些做法，其中合理的是AC ．a．安装斜槽轨道，使其末端保持水平b．每次小球释放的初始位置可以任意选择c．每次小球应从同一高度由静止释放d．为描出小球的运动轨迹，描绘的点可以用折线连接（2）实验得到平抛小球的运动轨迹，在轨迹上取一些点，以平抛起点O为坐标原点，测量它们的水平坐标x和竖直坐标y，图2中y-x2图象能说明平抛小球运动轨迹为抛物线的是 C ．（3）图3是某同学根据实验画出的平抛小球的运动轨迹，O为平抛的起点，在轨迹上任取三点A、B、C，测得A、B两点竖直坐标y1为5.0cm，y2为45.0cm，A、B两点水平间距△x为40.0 cm，则平抛小球的初速度v0为2.0 m/s，若C点的竖直坐标y3为60.0cm，则小球在C点的速度v C为 4.0 m/s（结果保留两位有效数字，g取10m/s2）．31．三个同学根据不同的实验条件，进行了探究平抛运动规律的实验：（1）甲同学采用如图甲所示的装置．用小锤击打弹性金属片，金属片把A球沿水平方向弹出，同时B球被松开自由下落，观察到两球同时落地，改变小锤打的力度，即改变A球被弹出时的速度，两球仍然同时落地，这说明平抛运动的物体在竖直方向上做自由落体运动．（2）乙同学采用如图乙所示的装置．两个相同的弧形轨道M、N分别用于发射小铁球P、Q，其中N的末端可看做与光滑的水平板相切，两轨道上端分别装有电磁铁C、D；调节电磁铁C、D的高度使AC=BD，从而保证小铁球P、Q在轨道末端的水平初速度v0相等．现将小铁球P、Q分别吸在电磁铁C、D上，然后切断电源，使两小球能以相同的初速度v0同时分别从轨道M、N的末端射出．实验可观察到的现象应是P球击中Q球．仅仅改变弧形轨道M的高度，重复上述实验，仍能观察到相同的现象，这说明平抛运动的物体在水平方向上做匀速直线运动．（3）丙同学采用频闪照相法拍摄到如图丙所示的小球做平抛运动的照片，图中每个小方格的边长为L=1.25cm，则由图可求得拍摄时每 3.57×10-2 s曝光一次，该小球做平抛运动的初速度大小为0.7 m/s．（g=9.8m/s2）图1 图2 图332．在做“研究平抛运动”的实验时，只画出了如图所示的一部分曲线，在曲线上取A、B、C三点，测得它们的水平距离均为△x=0.2m，竖直距离h1=0.1m，h2=0.2m，则平抛物体的初速度v0= 2 m/s，抛出点距A的水平距离x= 0.1 m．（g取10m/s2）33．如图3所示，为一个探究平抛运动特点的实验，在课桌上用物理书弯成一个曲面，使曲面末端切线水平，右边缘A距竖直墙面x1=10cm．把白纸和复写纸帖在墙上，记录钢球的落点．①使钢球从曲面上某点由静止滚下打在墙上，记录落点为P；②将课桌向远离墙面方向移动使曲面右边缘A距竖直墙面 x2=20cm，使钢球从曲面上同一位置由静止滚下打在墙上，记录落点为N；③再次移动课桌，使曲面右边缘A距竖直墙面x3=30cm，钢球仍从曲面上同一位置由静止滚下打在墙上，记录落点为M；④测得OM=33cm，ON=58cm，OP=73cm．（1）实验中为了减小误差而采取的措施中正确的是BCD （填写选项前的字母）．A．曲面应尽量光滑B．小球应选用体积较小的实心钢球C．曲面应相对桌面固定D．每次实验中均应重复几次后，再记录平均落点（2）小球在水平方向做匀速直线运动，在竖直方向做自由落体运动．由测得的数据可求出小球平抛的初速度为 1.0 m/s（不计空气阻力，g取10m/s2，结果保留2位有效数字）．34. 在做“研究平抛物体的运动”实验时，让小球多次沿同一轨道运动，通过描点法画小球做平抛运动的轨迹，为了能较准确描绘运动轨迹，下面列出了一些操作要求，你认为正确的是ABFA．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．斜槽轨道必须光滑D．小球每次不必从斜槽上的同一位置由静止开始释放E．将球的位置记录在纸上后，取下纸，用直尺将点连成折线F．要使描出的轨迹更好地反应真实的运动，记录的点应适当多一些．35.在“研究平抛物体运动的实验”中，有以下两个探究问题：（1）在做这个实验时，下列情况或做法不会增大实验误差的是 AA．斜槽与小球之间有摩擦B．斜槽末端的切线水平没有调好C．小球每次释放的位置不同D．安装有斜槽的方木板时，其重锤线与木板竖直线不对齐（2）在研究平抛物体运动的实验中，用一张印有正方形小方格的纸来记录轨迹，每个小方格的边长为 L=1.25cm，若小球在平抛运动过程中的几个位置如图1中的 a、b、c、d 所示，则小球平抛运动到 c 点时，c 点在竖直方向与抛出点的距离 y= 0.05 m，c 点的瞬时速度大小为 v c= 1.1 m/s（取 g=10m/s2）．图1 图2 图336．如图2所示，某同学在研究平抛运动的实验中，在小方格纸上画出小球做平抛运动的轨迹后，又在估计上取出a、b、c、d四个点（轨迹已擦去）．已知小方格纸的边长L=2.5cm，g取10m/s2．请你根据小方格纸上的信息，通过分析计算完成下面几个问题：（1）小球从a→b 、b→c 、c→d 所经历的时间 相等 （填“相等”或“不相等”）．（2）a 点 不是 （填是或不是）小球的抛出点．（3）平抛运动在竖直方向上是自由落体运动，根据小球从a→b 、b→c 、c→d 的竖直方向位移差，求出小球从a→b 、b→c 、c→d 所经历的时间是 0.05 s ．（4）再根据水平位移，求出小球平抛运动的初速度的大小v 0= 1 m/s ．37．如图3甲是“研究平抛物体的运动”的实验装置图。
