第四章 混凝土结构工程(模板工程)

  • 格式：ppt
  • 大小：86.92 MB
  • 文档页数：251

下载文档原格式

  / 251

合集下载

土木工程施工 第四章 钢筋混凝土工程

土木工程施工 第四章 钢筋混凝土工程

结构、特种结构、水工结构等
木模板
竹胶板
定型组合钢模板
砖胎模
钢模板 平面模板 阳角模板 阴角模板 连接角模
钢模板面板厚度一般为2.3或2.5mm；加 劲板的厚度一般为2.8mm。钢模板采用模数制 设计，宽度以100mm为基础，以50mm为模数 进级；长度以450 mm为基础，以150mm为模 数进级；肋高55mm。
第四章 钢筋混凝土工程
本章讲解主要内容： 1、模板分类、作用、各基本构件模板支 设； 2、模板设计的基本原理、方法和步骤； 3、钢筋分类、检验、验收、加工与连接； 4、钢筋下料、钢筋代换的计算； 5、砼的制备、砼的施工缝；
6、砼的运输、浇筑与养护；
7、砼的质量评定方法； 8、现行砼工程施工质量验收规范的主要 内容。
四、现浇混凝土常见基本构件模 板支设形式及施工工艺
（一） 基 础 模 板
（二） 梁 模 板
（三） 柱 模 板
（四） 板 模 板 （五） 墙 体 模 板
（六） 楼 梯 模 板
（一）基 础 模 板
侧模
轿杠 支撑
台阶形独立柱基模板支设
台阶形独立柱基混凝土浇筑
支设方法： 1、阶形独立基础模板：根据图纸尺寸制作每一阶梯形独立基础 模板，支模顺序由上至下逐层向上安装，底层第一阶由四块边模拼 成 ，其一队侧板与基础边尺寸相同，另一侧比基础尺寸长 150~200mm，两端加钉木档，用以拼装另一队模板，并用斜撑撑劳， 固定尺寸较大时，四角加钉歇拉杆。在模板上口顶轿杠木，将第二 阶模板臵于较杠上，安装时应找准基础轴线及标高，上下中心线互 相对准 ，在安装第二阶模板前应绑好钢筋。 2、条形基础模板：矩形截面条形基础模板，由两侧的木柱或组 合钢模板组成，支设时应拉通线，将侧板校正后。用斜撑支劳， 间距600~800mm，上口加钉搭头木拉住。对长度很长、截面一致 上阶较高的条形基础，底部矩形截面可先支模浇筑完成，上阶可 采用拉模方法。 3、杯形独立基础模板：杯形基础模板基本上与阶形基础模板相 似,在模板的顶部中间装杯口芯模，杯口芯模有整体式和装配式两种 ,可用木模，也可用组合钢模与异形角模拼成。杯口芯模借轿杠支撑 在杯颈模板上口中心并固定，混凝土灌注后,在初凝后终凝前取出， 杯口较小时一般采用整体式，杯口较大时可采用装配式。

习题答案-建筑工程施工技术(北京大学出版社)---第4章--钢筋混凝土结构工程

习题答案-建筑工程施工技术(北京大学出版社)---第4章--钢筋混凝土结构工程

1.定型组合钢模板由哪几部分组成？定型组合钢模板系列包括钢模板、连接件、支承件三部分。

其中，钢模板包括平面钢模板和拐角模板；连接件有U形卡、L形插销、钩头螺栓、紧固螺栓、蝶形扣件等；支承件有圆钢管、薄壁矩形钢管、内卷边槽钢、单管伸缩支撑等。

2.模板安装的程序是怎样的？包括哪些内容？安装模板之前，应事先熟悉设计图纸，掌握建筑物结构的形状尺寸，并根据现场条件，初步考虑好立模及支撑的程序，以及与钢筋绑扎、混凝土浇捣等工序的配合，尽量避免工种之间的相互干扰。

模板的安装包括放样、立模、支撑加固、吊正找平、尺寸校核、堵设缝隙及清仓去污等工序。

3.模板在安装过程中，应注意哪些事项？（1）模板竖立后，须切实校正位置和尺寸，垂直方向用垂球校对，水平长度用钢尺丈量两次以上，务使模板的尺寸合符设计标准。

（2）模板各结合点与支撑必须坚固紧密，牢固可靠，尤其是采用振捣器捣固的结构部位，更应注意，以免在浇捣过程中发生裂缝、鼓肚等不良情况。

但为了增加模板的周转次数，减少模板拆模损耗，模板结构的安装应力求简便，尽量少用圆钉，多用螺栓、木楔、拉条等进行加固联结。

（3）凡属承重的梁板结构，跨度大于4m以上时，由于地基的沉陷和支撑结构的压缩变形，跨中应预留起拱高度。

（4）为避免拆模时建筑物受到冲击或震动，安装模板时，撑柱下端应设置硬木楔形垫块，所用支撑不得直接支承于地面，应安装在坚实的桩基或垫板上，使撑木有足够的支承面积，以免沉陷变形。

（5）模板安装完毕，最好立即浇筑混凝土，以防日晒雨淋导致模板变形。

为保证混凝土表面光滑和便于拆卸，宜在模板表面涂抹肥皂水或润滑油。

夏季或在气候干燥情况下，为防止模板干缩裂缝漏浆，在浇筑混凝土之前，需洒水养护。

如发现模板因干燥产生裂缝，应事先用木条或油灰填塞衬补。

（6）安装边墙、柱等模板时，在浇筑混凝土以前，应将模板内的木屑、刨片、泥块等杂物清除干净，并仔细检查各联结点及接头处的螺栓、拉条、楔木等有无松动滑脱现象。

cA钢筋混凝土结构工程

cA钢筋混凝土结构工程

五、现浇结构模板的拆除3
（三）拆模时应注意事项
拆模时应尽量避免混凝土表面及棱角或模 板受到损坏，注意整块下落伤人。拆下的 模板，有钉子的，要使钉尖向下，以免扎 脚。拆下的模板，应及时加以清理、修理， 按种类及尺寸分别堆放，以便下次使用。 对定型钢模板，若其背面油漆脱落，应补 刷防锈漆。在拆模过程中，如发现混凝土 质量问题，应暂停拆除，经处理之后，方 可继续拆除。
第一节 模板工程
本节主要内容：
一、模板的作用、组成及基本要求 二、模板的分类 三、现浇结构中常用模板的构造与安装 四、模板设计计算 五、现浇结构模板的拆除
一、模板的作用、组成及基本要求
模板就是使钢筋混凝土结构或构件成型的 模型。
钢筋混凝土结构或构件的模板由模板及支 撑系统两部分组成。
现浇钢筋混凝土结构施工中，对模板和支 撑系统的基本要求：
（一）拆除时间
1.不承重的侧模板拆除时间，应在混凝土强 度能保证其表面及棱角不因拆除模板而受损 坏时，方可拆除。一般当混凝土强度达到 2.5MPa后，就能保证混凝土不因拆除模板而 损坏。
2.承重模板的拆除时间，在混凝土强度达到 表4-5规定的强度（按设计强度标准值的百 分率计）后方能拆除。
表4-5 承重模板拆模时所需混凝土强度
第二节 钢筋工程
本节主要内容：
一、钢筋的分类验收和存放 二、钢筋的冷加工 三、钢筋接头的连接 四、钢筋的加工 五、钢筋的绑扎和安装
钢筋堆场
一、钢筋的分类验收和存放——钢筋的分类
钢筋分类
按
化
学
成
份
炭 素 钢 筋
普
通
低
合
金
钢
按 力 学 性 能
I 级 — H P B 2 3 5（ Q 2 3 5 ） 热 轧 光 圆 钢 筋

1 第四章 混凝土结构工程

1 第四章 混凝土结构工程
第四章 混凝土结构工程
主要内容：
第一节 第二节 第三节 第四节 模板工程 钢筋工程 混凝土工程 预应力混凝土工程
学习方法和建议：
建议结合工程实际的钢筋混凝土工程的施工加深 对本章内容的理解和掌握。
第一节 模板工程
主要内容：
一 二 模板的基本要求和分类 模板的构造
三
模板设计
第一节 模板工程
现浇混凝土结构施工用的模板是使混凝土构件按设计 要求的几何尺寸浇注成型的一个十分重要的组成部分。模 板系统包括模板和支架两部分。 模板工程是混凝土成型施工中的一个十分重要的组成 部分。模板工程的费用往往超过混凝土的费用，甚至超过 混凝土和钢筋费用的总和。因此，设计混凝土结构的模板 工程时，充分考虑模板工程的技术经济综合指标。
第一节 模板工程
二、模板的构造
1、组合式模板 是指适用性和通用性较强的模板，用它进行混凝土结构成型，即 可按照设计要求事先进行预拼装整体安装、整体拆除；也可采取散支 散拆的方法，工艺灵活简便。 （1）、 常用的组合式模板 1）木模板 特点：木板条拼装而成，施工过程复杂，周转率低，消耗木材多，但 当混凝土形状复杂时有优势。 应用：最传统的方法，适用各种条件，但随着各种新型模板的不断涌 现，建议少用。 主要混凝土构件木模板系统 基础模板 柱模板 梁板模板。
第一节 模板工程
模板的基本要求和分类
2、模板的分类 采用先进的技术，对于提高工程质量、加快施工速度、提高劳动 生产力、降低工程成本和实现文明施工，都具有十分重要的意义。随 着建设事业的飞速发展，现浇混凝土结构所用模板技术已迅速向工具 化、定型化、多样化、体系化方向发展，除木摸外，已形成组合式、 工具式、永久式三大系列工业化模板体系。 按施工方法不同分：拆移式和活动式。 按材料不同分：木模板、竹编压模模板、钢木模板、钢模板、铝 合金模板、塑料模板、玻璃钢模板等。

第四章 钢筋混凝土工程(模板工程)-1

第四章 钢筋混凝土工程(模板工程)-1

（5）独立柱支模时，四周应设斜撑.
（6）通排柱模板，应先装两端柱模板，校正固定后，再在柱模板上口拉
通线校正中间各柱模板。并应在柱间设水平和斜向拉杆，将柱连为稳定整体
（7）柱底一般有一钉在底面混凝土上的木框，用于固定柱模的水平位置。 柱模的关键：要解决 垂直度、施工时的侧向稳定、砼浇筑时的侧压力 问 题，同时方便砼浇筑、垃圾清理和钢筋绑扎 等。
T形梁模板
建筑施工技术
工程管理系
4、楼板模板
楼板特点：面积大而厚度不大。 板模板：由底模和横楞组成。 （1）底层地面应夯实，底层和楼层立柱应垫通长脚手板，多层支架时，上下 工程管理系 层支柱应在同一竖向中心线上。 （2）模板铺设方向从四周或墙、梁连接处向中央铺设。 （3） 为方便拆模，木模板宜在两端及接头处钉牢，中间尽量不钉或少钉。
连接角模板：用作两块平模拼成90 °角（阳角）的连接件。
建筑施工技术
工程管理系
(a) 平面模板; (b) 阳角模板; (c) 阴角模板; (d) 连接角模 1—中纵肋;2—中横肋;3—面板;4—横肋;5—插销孔; 6—纵肋;7—凸棱;8—凸鼓;9—U形卡孔;10—钉子孔
建筑施工技术
工程管理系
2）连接件
③ 当柱较高时，可根据需要在柱中部设置
混凝土浇筑孔，浇筑孔的盖板可用钢模板或木 板镶拼。 ④ 柱模板下端也应留垃圾清理孔。
建筑施工技术
工程管理系
3）墙模板
墙模板由两片模板组成，每片模板由若干块平面模板拼成。模板背面用钢楞加 强其强度，两片墙之间用对拉螺栓和套管加以连接。 ①根据边线先立一侧模板并临时支撑固定，待墙体钢筋绑扎完后，再立另一侧 工程管理系 模板。 ② 墙体模板的对拉螺栓要设置内撑式套管(防水砼除外)，一是确保对拉螺栓重 复使用，二可控制墙体厚度。

混凝土结构工程模板工程 共54页

混凝土结构工程模板工程 共54页

2.4 板模板
肋
的 支 模
形 楼 盖 模
板
共60页 第26页
土木工程施工
土木工程施工
2 现浇结构中的常用模板
2.5 墙模板
⑴ 根据边线先立一侧模板并临时支撑固定，待墙体钢筋绑扎 完后，再立另一侧模板。
⑵ 墙体模板的对 拉螺栓要设置内撑式 套管(防水砼除外)， 一是确保对拉螺栓重 复使用，二可控制墙 体厚度。
土木工程施工
2.1 基础模板
弹出基础中线
安装基础模板
2.1.2 杯形基础模板
杯芯模两侧要钉上轿杠木 ,以便搁置在上台阶模板上， 杯芯模不设底模板，以利杯口 底部砼振捣。
杯芯 模板
轿杠木
高质量的柱下独立基础
上阶 模板
平撑
下阶 模板
共60页 第14页
土木工程施工
2.1 基础模板
2.1.3 条形基础模板
阴角模板
U型卡
钢定型模板
钩
对
头
拉
螺
螺
栓
栓
共60页 第4页
土木工程施工
土木工程施工
土木工程施工
1.1.2 钢木定型模板
面板由钢板改为复塑竹胶合板、 纤维板等，自重比钢模轻1/3，用钢 量减少1/2，是一种针对钢模板投资 大、工人劳动强度大的改良模板。
1.1 组合式模板
钢框木模板 钢框复塑竹胶合模板
模壳成品堆场
密肋楼板模壳安装
密肋楼板浇筑砼前
共60页 第7页
土木工程施工
塑料模壳作为模板主要应用在密肋钢筋混凝土楼盖的施工中，模 板采用增强的聚丙烯塑料制作，其周转使用次数达60次以上。模壳 的主要规格为1200×1200mm、1500×1500mm。

【建筑施工】混凝土结构工程--模板工程

滑模的装置主要包括模板系统、操作平台系统和液压提 升系统三部分。由模板、围圈、提升架、操作平台、内 外吊脚手架、支撑杆及千斤顶等组成，如图4-43所示。
新型模板体系——滑模施工
滑模是一种特殊的模板体系，它主要应用于混凝土 高烟囱、高塔、筒仓、冷却塔等构筑物施工。
ห้องสมุดไป่ตู้
解决垂直运输 的简易扒杆
滑模用的混凝土坍落度不宜大，一般入模坍落度在70～80mm左 右，因此，多采用自搅拌混凝土，并用吊斗运输。当采用泵送混凝 土时应做严格的试配，保证在规定的时间内达到最低的出模强度。
23—小木条
2．组合钢模板
组合钢模板又称组合式定型小钢模，是目 前使用较广泛的一种通用性组合模板，主要由 钢模板、连接件和支承件三部分组成。
优点：通用性强、组装灵活、节省用工； 浇筑的构件尺寸准确、棱角整齐、表面光滑； 模板周转次数多；节约大量木材。
缺点：一次投资大，浇筑成型的混凝土表 面过于光滑，不利于表面装修等。
第4章 混凝土结构工程
4.1钢筋工程 4.2模板工程 4.3混凝土工程
4.2.1模板概述 4.2模板工程
模板工程包括模板和支架两部分。模板面板、支撑面板的次 楞和主楞以及对拉螺栓等组件统称为模板。模板背侧的支 承（撑）架和连接件等统称为支架或模板支架。
模板工程的一般规定： 1.模板工程应编制专项施工方案。滑
（1）钢模板 钢模板主要包括平面模板（见图4-28） 和转角模板（见图4-29），
图4-28 平面模板 1—中纵肋；2—中横肋；3—面板；4—横肋；5—插销 孔；6—纵肋；7—凸棱；8—凸鼓；9—U形卡孔；10—
钉子孔
阴角模板
图4-29 转角模板 (a)阴角模板(b)阳角模板(c)连接角模板

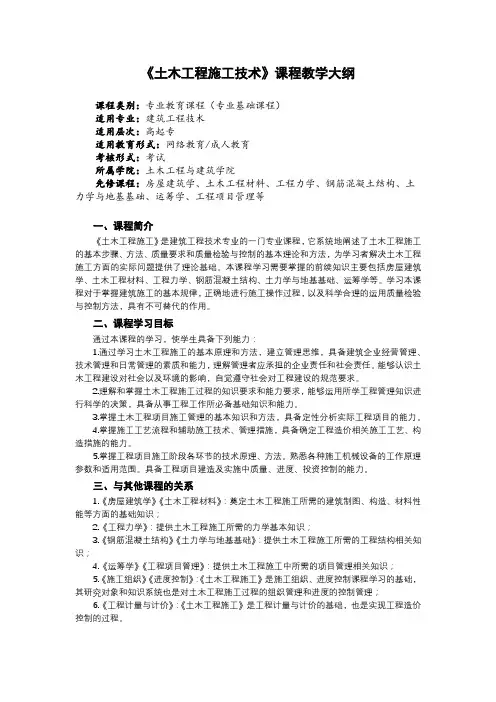

《土木工程施工技术》课程教学大纲

《土木工程施工技术》课程教学大纲
课程类别：专业教育课程（专业基础课程）
适用专业：建筑工程技术
适用层次：高起专
适用教育形式：网络教育/成人教育
考核形式：考试
所属学院：土木工程与建筑学院
先修课程：房屋建筑学、土木工程材料、工程力学、钢筋混凝土结构、土力学与地基基础、运筹学、工程项目管理等
一、课程简介
《土木工程施工》是建筑工程技术专业的一门专业课程，它系统地阐述了土木工程施工的基本步骤、方法、质量要求和质量检验与控制的基本理论和方法，为学习者解决土木工程施工方面的实际问题提供了理论基础。本课程学习需要掌握的前续知识主要包括房屋建筑学、土木工程材料、工程力学、钢筋混凝土结构、土力学与地基基础、运筹学等。学习本课程对于掌握建筑施工的基本规律，正确地进行施工操作过程，以及科学合理的运用质量检验与控制方法，具有不可替代的作用。
『基本要求』
1.识 记：钢筋混凝土的原理、性能；钢筋的分类、性质；各种构件模板的构造特点；混凝土的原材料的性质和选用；混凝土的和易性与强度的影响因素及控制方法。
2.领 会：钢筋的入场检验；钢筋冷加工的原理；钢筋机械连接的方法；钢筋加工方法；定型钢模板的配板设计。
3.简单应用：钢筋冷加工的方法和质量控制措施；钢筋焊接的操作过程和质量控制；钢筋施工下料、施工代换的计算；模板的受力计算；混凝土的施工配料；混凝土的搅拌制度和运输要求；混凝土的养护方法和要求；混凝土的质量检查方法和要求。
第五章预应力混凝土工程
『知识点』
预应力混凝土的原理；预应力混凝土材料；先张法的施工过程、台座与夹具、张拉程序与控制应力、放张顺序与方法；后张法的施工过程、孔道的留设与夹具、张拉程序与控制应力、放张顺序与方法；预应力筋的制作；无粘结预应力筋的特点和施工方法；电热张拉的施工方法。

第4章模板工程(2015)


足清水混凝土的施工要求，同时因地制宜地发展多种 支摸方法；
开发钢框胶合板模板、中型钢模板、可拆卸式大模板、
塑料或玻璃钢模壳等工具式模板及支撑体系，进一步 提高了模板制作质量和施工技术水平。
模板工程的施工：包括模板的选材、选型、设计、制作、安
装、拆除和周转等过程。 模板工程施工的基本流程为：
内楞、外楞等)
紧固件：U型卡、螺栓等
模板及其支架的要求：
有足够的承载力、刚度和稳定性，能可靠地承受浇
筑混凝土的重力、侧压力以及施工荷载。
保证工程结构和构件各部位形状尺寸和相互位置的
正确；
构造简单，装拆方便，便于钢筋的绑扎与安装、混
凝土的浇筑与养护等工艺要求；
接缝严密，不得漏浆。
碗扣式钢管支架，主要应用在市政、桥梁工程上
苏通大桥30m跨引桥以碗扣架作为模板支架，胶合板为 模板面板，工字梁为楞木。
（2）水平支撑
水平支撑主要有钢/木楞、钢桁架等
钢/木楞：分内楞与外楞。
内楞材料有木枋、型钢等，配置方向一般与模板垂直， 直接承受模板传来的荷载 外楞一般用圆钢管、矩形钢管、槽钢等，其中钢管使 用较多 钢桁架： 两端可支承在钢筋托具、墙、梁侧模板的横档以及柱顶梁 底横档上，以支承梁或板的模板
连接件等
模板材料：钢模板、
胶合板模板 、砖模板 等
混凝土阶梯柱 脚施工的吊模
二 柱墙模板
柱子的特点是断面尺寸不大
但比较高，砼浇筑速度快，
侧模承受压力较大
柱模板主要由侧模、内楞木
桩、钢管柱箍、浇筑孔等组 成

对于矩形截面的混凝土柱，
目前常采用胶合板面板做模
板，50×100木枋做竖内楞， 双钢管和钢筋拉杆做柱箍。

土木工程施工第二版课后习题答案完整版详解

填方量（m3）
Ｔ
T1
(400) 500 ×
1
T2
50
50
调整格
T3
70
100
挖方量（m3）
140
60
(100)
× × 100 400 500
500 500 500 400 1900
×
70
-10 60 60 100 3
500
40
40 140 110 120
80
0 70 70 40
(400) × 800
(2 H 0 s ) s Q 1.366K lg R lg x0
其中： a.有效深度 H 0
s' 5.6 由 0.85 ，查表1 － 1 － 13得： s'l 5.6 1.0 H 0 1.85( s ' l ) 1.85 6.6=12.2m > 9m =H , 取H 0 9m
' VW VW FW h
VT' VT FT h
' VT' VW K s'
VW VT
解得：
VW ( K 1) h ' FT FW K S
' S
调整后：
' H0 H 0 h
3、管沟土方量计算 a.管沟各断面尺寸计算如图 b.管沟土方量计算 – 平均截面法 VAC＝ VAB ＋ VBC ＝1/2(FA+FB)×LAB+ 1/2(FB+FC)×LBC ＝1/2(3+2.24)×30 +1/2(2.24+4.4)×20 ＝78.6+66.4=145.0m3
4.9
(1)后 批 张 拉 在 先 批 张 拉 应 预力 筋 重 心 处 产 生 的 混 凝土法向应力为 pci， 先 批 张 拉 钢 筋 预 应 降 力低 值 为 ： 180 E s s E s c E s 12 77.14N / mm 2 Ec 28
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。





钢筋混凝土工程按施工方法分为： 现浇整体式结构： 优点：构件布置灵活、适应性强，不需要大型起 重机械，结构的整体性和抗震性能好。 缺点：施工时模板消耗多，现场工人劳动强度大， 施工质量受气候影响，工期较长。 预制装配式结构： 优点：施工工期短，工程费用低，改善现场作业 条件，劳动效率高，构件质量较好。 缺点：整体性和抗震性较差，抗震设防地区不宜 使用。 装配整体式结构： 具有前二者的优点，既节省模板，降低工程费用， 又可提高结构的整体性和抗震性。
滑升模板施工工艺（动画）.swf（1-3） 滑模施工.RM

港珠奥大桥 /v_show/id_XNDc5MDU1MjI4.htm /v_show/id_XMjk0NjM1OTIw.html ?from=y1.2-1-103.3.1-1.1-1-1-0 滑 升 模 板 工 程 实 例 台湾高屏溪斜张桥 施工动画.mpg—— 模板动画演示。
墙体木胶合板模板
框架木模板
柱木模板
基础木模板
楼板木胶合板模板
定 型 圆 柱 钢 模 板
清 水 混 凝 土 柱 拆 模 效 果
1 模板的种类
模壳
是用于钢筋砼密肋楼板的一种工具 式模板。密肋楼板由薄板与间距较小 的密肋组成，模板的拼装难度大，且 不经济。采用塑料或玻璃钢按密肋楼 板的规格尺寸加工成需要的模壳，则 具有一次成型、多次周转的便利。
该工程拥有 四个世界之
最.
液压自爬模 倾斜爬升同 样安全,稳定.
液压自爬的典型工程运用
南 宁 大 桥 蝶 形 拱 桥 ( )
该工程最大 倾斜爬升角 度54度,双向
倾斜,爬模架
根据工程定 做.
板
爬模与滑模和大模板的区别：
1，爬模 2，滑模 3大模板
有 爬 架 的 爬 升 模 板 左
液压爬模施工（右）
带支 座 柱箍
柱 模 套 箍
可 调 柱 模 板 的 柱 箍
无支 座 柱箍 阳角 斜拉 杆
共60页 第12页
柱箍
（1-插销；2-限位器；3-夹板；4-模板；5-角钢；6-槽钢） 墙体小钢模视频



2、工具式模板 工具式模板——指专门针对某一种现浇混 凝土结构体系施工的需要而研究开发的专 用模板。 常用的工具式模板有：大模板、滑升模板、 爬升模板、飞模、隧道模板等。 (1)大模板 用于现浇钢筋混凝土墙体，具有安装和拆 除简便、尺寸准确和板面平整等特点。
阴角模 板 U型卡 钩 头 螺 栓 对 拉 螺 栓
钢定型模板


又称组合式定型小钢模，主要由钢模板、 连接件和支承件三部分组成。 (1) 钢模板，包括平面模板、阴角模板、 阳角模板和连接角模四种，分别用字母 P 、 E、Y、J表示。
P
E
Y
J





钢模板代号为：口××××，其中口为钢 模板类型代号， ××代表钢模板的表面宽 度， ××代表钢模板表面长度。 P2015 表示平面模板，其宽度为 200mm ， 长度为1500mm； E1512 表 示 阴 角 模 板 ， 其 宽 度 为 150mm×150mm，长度为1200mm； Y0504 表 示 阳 角 模 板 ， 其 宽 度 为 50mm×50mm，长度为400mm； J0515 表 示 连 接 角 模 ， 其 宽 度 为 50mm×50mm，长度为l500mm。
共60页 第2页
1 模板的种类
覆塑竹胶合模板
覆塑竹胶合模板是目前广泛使用的一种模板。有单面覆 塑和双面覆塑，规格为2440～1220mm，厚度10～12mm 。竹胶合模板组织严密、坚硬强韧，板面平整光滑，可钻可 锯、耐低温高温，可用于施工现浇清水砼专用模板。
酚醛树脂胶合板模板 面模板
竹胶合板模板铺设楼




一、模板系统的组成和要求 模板系统包括模板和支架两部分。 应符合下列基本要求： 1、保证结构和构件形状和相互位置的准确； 2、应具有足够的承载能力、刚度和稳定性； 3、要求模板系统构造简单，装拆方便； 4、模板的接缝不漏浆； 5、模板与混凝土的接触面应清理于净并涂刷隔 离剂； 6、对清水混凝土工程及装饰混凝土工程，应使 用能达到设计效果的模板。
采用模壳的密肋楼 板
模壳成品堆场 筑砼前
密肋楼板模壳安装
密肋楼板浇
共60页 第7页
模壳

（模壳视频）
Hale Waihona Puke 1.1 组合式模板钢木定型模板
面板由钢板改为复塑竹胶合 板、纤维板等，自重比钢模轻 1/3，用钢量减少1/2，是一种针 对钢模板投资大、工人劳动强度 大的改良模板。
钢框木模板 板
钢框复塑竹胶合模
钢框木定型模板 组合的大模板
可调式钢管支柱 顶撑
梁下
共60页 第10页
1.5 工具式支撑
散支散拆的 木工字梁顶板模板体系
组独 成立 的钢 支管 架支 系撑 统
共60页 第11页
1.5 工具式支撑
⑶ 夹具及卡具：常用
的有工具式柱箍和组合式梁卡 具。柱箍亦称定位夹箍，用角 钢、槽钢、扁钢或木方制成， 是直接支承或夹紧各类柱模的 支承件。
轻型钢桁架
轻型钢桁架
共60页 第9页

支承件，包括钢楞、柱箍、梁卡具、钢管 架、钢管脚手架、平面可调桁架等。
定型组合模板的支撑
a）支撑桁架； b）钢支柱； c）梁托架。
1.5 工具式支撑
⑵ 支柱：常用支柱一为顶撑，二为井架。顶撑有木制
瑟琶撑和活动式钢管支撑，活动钢管支撑的可调高度为1.5 ～3.6m，每档调节高度为100mm。荷重较大或高度较大时 ，一般搭设扣件式钢管井架或排架。见右图：
北 京 京 澳 中 心 工 程
该工程为钢框 核心剪力墙结
构,位处北京京
广中心南侧,场 地十分紧张,且 工期短.
液压自爬的典型工程运用
坝 凌 河 大 桥 主 塔 悬 索 桥 ( )
该工程为全 球悬索跨最
大的桥梁之
一,采用液压 自爬模,使施 工更安全,更 快捷.
液压自爬的典型工程运用
天 兴 州 大 桥 主 塔 斜 拉 桥 ( )
钢框木胶合板模板
组合钢模板(右)
竹胶合板楼板模板(左)
1 模板的种类
组合模板是一种工具式的定型模板，由具有一定模数的 若干类型的板块、角模、支撑和连接件组成，拼装灵活，可 拼出多种尺寸和几何形状，通用性强，适应各类建筑物的梁 、柱、板、墙、基础等构件的施工需要，也可拼成大模板、 隧道模和台模等。
第11讲 模板工程
二 模板的种类
按材料分：有木模板、竹模板、钢木模板、钢模板、塑 料模板、铸铝合金模板、玻璃钢模板等。 按工艺分：有组合式模板、大模板、滑升模板、爬升模 板、永久性模板以及飞模、模壳、隧道模等。
模板系统的组成
：包括模板板块和支架
两大部份。模板板块是 由面板、次肋、主肋等
组成。支架则有支撑、 桁架、系杆及对拉螺栓 等不同的形式。
组合式钢模板 板
组合式钢模

(二)按施工方法分类 现场装拆式模板、固定式模板、移动式模 板和永久性模板四类。
1 模板的种类
永久性模板
又称一次消耗模板，即在现浇砼结构浇筑后不再拆除， 有的模板与现浇结构叠合成共同受力构件。永久性模板分为 压型钢板和配筋的砼薄板两种，多用于现浇钢筋砼楼（屋） 面板，永久性模板简化了现浇结构的支模工艺，改善了劳动 条件，节约了拆模用工，加快了工程进度，提高了工程质量 。



钢模板面板厚度为：2.3mm或2.5mm。 钢模板采用模数制设计： 宽度：以 100mm 为基础，以 50mm 为模数 进级； 长度：以450mm为基础，以150mm为模数 进级，当长度超过900mm时，以300mm为 模数进级； 肋高：55mm。

(2)连接件，包括U形卡、L形插销、钩头 螺栓、紧固螺栓和对拉螺栓等。
大模板组成：面板、钢骨架、角模、斜撑、
操作平台挑架、对拉螺栓等。
角模
这样安装螺栓：
1）可以防止浇筑混凝土时从螺栓孔漏浆； 2）可以方便拆卸螺栓，最终只是把塑料套管留在
了墙体内。
大模板安装
筒模——将一个房间四 面墙的模板联结成一个 空间的整体模板即为筒 模。 特点：稳定性好，可整 间吊装而减少吊次，但 自重大，不够灵活。 适用条件：多用于电梯 井、管道井等尺寸较小 的筒形构件。
作 永压 久型 性钢 模板 板
压型钢板组合楼板示意图
压型钢板模板
压型钢板腹筋的铺设
浇筑混凝土

1、组合钢模板
1.1 组合式模板
钢定型模板由边框、面板、横肋组成，面板为2.3～ 2.5mm的钢板，模板类型主要有平面模板、阴角模板、阳角 模板和连接模板，连接件主要有U型卡、钩头螺栓、对拉螺 栓和扣件等。钢模板一次性投资大，需多次周转使用才有经 济效益，工人操作劳动强度大，回收及修整的难度大，钢定 型模板已逐渐较少使用。


钢筋混凝土工程特点：耐久性、耐火性、 整体性和可塑性好，节约钢材等；但自重 大、抗裂性差，现场浇筑受气候影响等。 混凝土结构工程包括：模板工程、钢筋工 程、混凝土工程。

混凝土工程的施工工艺流程：
第11讲 模板工程
模板工程的基本要求
模板是使砼构件按几何尺寸成型的模型板，施工中要求 能保证结构和构件的形状、位置、尺寸的准确；具有足够的 强度、刚度和稳定性；装拆方便能多次周转使用；接缝严密 不漏浆。 模板工程对施工成本的 影响显著。一般工业与民用 建筑中，平均1m3砼需用模 翻 板7.4m2，模板费用约占砼 模 工程费用的34%。在砼结构 施 工 施工中选用合理的模板形式 、模板结构及施工方法，对 加速砼工程施工和降低造价 有显著效果。

(4)飞模，又称桌模或台模 适用于：大开间、大柱网、大进深的现浇钢筋 混凝土楼盖施工，尤其适用于现浇板柱结构 ( 无 柱帽)楼盖的施工。
