【CN209710888U】一种用于马铃薯微型薯的培育大棚【专利】

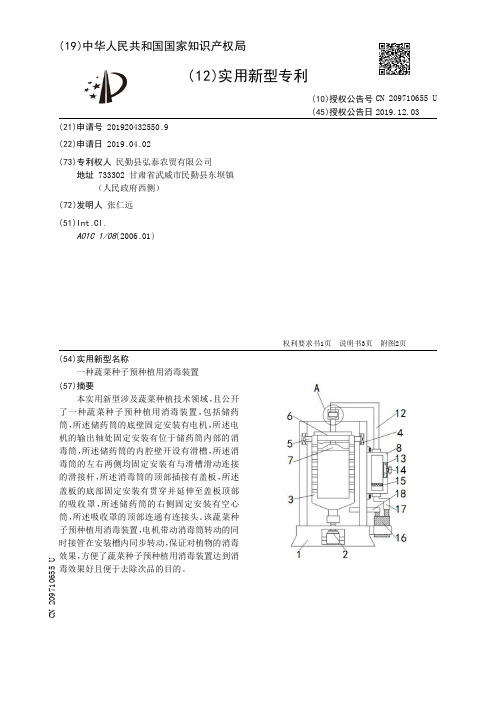

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920432550.9(22)申请日 2019.04.02(73)专利权人 民勤县弘泰农贸有限公司地址 733302 甘肃省武威市民勤县东坝镇（人民政府西侧）(72)发明人 张仁远　(51)Int.Cl.A01C 1/08(2006.01)(54)实用新型名称一种蔬菜种子预种植用消毒装置(57)摘要本实用新型涉及蔬菜种植技术领域，且公开了一种蔬菜种子预种植用消毒装置，包括储药筒，所述储药筒的底壁固定安装有电机，所述电机的输出轴处固定安装有位于储药筒内部的消毒筒，所述储药筒的内腔壁开设有滑槽，所述消毒筒的左右两侧均固定安装有与滑槽滑动连接的滑接杆，所述消毒筒的顶部插接有盖板，所述盖板的底部固定安装有贯穿并延伸至盖板顶部的吸收罩，所述储药筒的右侧固定安装有空心筒，所述吸收罩的顶部连通有连接头。

该蔬菜种子预种植用消毒装置，电机带动消毒筒转动的同时接管在安装槽内同步转动，保证对植物的消毒效果，方便了蔬菜种子预种植用消毒装置达到消毒效果好且便于去除次品的目的。

权利要求书1页 说明书3页 附图2页CN 209710655 U 2019.12.03C N 209710655U权　利　要　求　书1/1页CN 209710655 U1.一种蔬菜种子预种植用消毒装置，包括储药筒(1)，其特征在于：所述储药筒(1)的底壁固定安装有电机(2)，所述电机(2)的输出轴处固定安装有位于储药筒(1)内部的消毒筒(3)，所述储药筒(1)的内腔壁开设有滑槽(4)，所述消毒筒(3)的左右两侧均固定安装有与滑槽(4)滑动连接的滑接杆(5)，所述消毒筒(3)的顶部插接有盖板(6)，所述盖板(6)的底部固定安装有贯穿并延伸至盖板(6)顶部的吸收罩(7)，所述储药筒(1)的右侧固定安装有空心筒(8)，所述吸收罩(7)的顶部连通有连接头(9)，所述连接头(9)的内部开设有安装槽(10)，所述安装槽(10)内活动安装有贯穿并延伸至连接头(9)顶部的接管(11)，所述接管(11)与空心筒(8)之间连通有连接管(12)，所述空心筒(8)的右侧开设有安装孔(13)，所述安装孔(13)内插接有密封盖(14)，所述空心筒(8)的内部固定安装有位于密封盖(14)下方的隔网(15)，所述储药筒(1)的右侧固定安装有位于空心筒(8)底部的水泵(16)，所述水泵(16)的进水管处与空心筒(8)的底部之间连通有进水连接管(17)，所述水泵(16)的出水管处连通有贯穿并延伸至储药筒(1)内部的出水连接管(18)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920333200.7(22)申请日 2019.03.16(73)专利权人 南京晶薯生物科技有限公司地址 211200 江苏省南京市溧水区永阳街道秦淮大道288号(72)发明人 杨俊　王红霞　左臣明　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 王勇(51)Int.Cl.A01G 9/02(2018.01)A01G 25/02(2006.01)(54)实用新型名称一种甘薯茎尖家庭栽培盒(57)摘要本实用新型公开了一种甘薯茎尖家庭栽培盒，包括升降顶盖、主体、基质层、支撑移动组件、升降组件、水管、喷头和水箱，所述升降顶盖通过升降组件可升降的安装在主体的上方，所述升降组件包括连接杆、第一移动座、第二移动座和第一螺纹杆，在所述升降顶盖的顶部固定安装有网罩,网罩上方中心固定有水箱，用于喷灌的水管可移动的安装在网罩下方，在所述水管上等距分布有多组喷头，在所述主体内部平铺有基质层，在所述主体的底端壁上均匀开设有多组渗水孔,渗水孔下方两侧的主体底端面上固定有竖直的支撑移动组件,支撑移动组件之间固定焊接有水平的集水板。

该甘薯茎尖家庭栽培盒，具有结构设计合理、使用方便等优点，可以普遍推广使用。

权利要求书1页 说明书3页 附图2页CN 209861719 U 2019.12.31C N 209861719U权　利　要　求　书1/1页CN 209861719 U1.一种甘薯茎尖家庭栽培盒，包括升降顶盖(1)、主体(4)、基质层(5)、支撑移动组件(6)、升降组件(16)、水管(13)、喷头(14)和水箱(10)，其特征在于：所述升降顶盖(1)通过升降组件(16)可升降的安装在主体(4)的上方，所述升降组件(16)包括连接杆(2)、第一移动座(9)、第二移动座(12)和第一螺纹杆(7)，在所述升降顶盖(1)的顶部固定安装有网罩(8),网罩(8)上方中心固定有水箱(10)，用于喷灌的水管(13)可移动的安装在网罩(8)下方，在所述水管(13)上等距分布有多组喷头(14)，在所述主体(4)内部平铺有基质层(5)，在所述主体(4)的底端壁上均匀开设有多组渗水孔(18),渗水孔(18)下方两侧的主体(4)底端面上固定有竖直的支撑移动组件(6),支撑移动组件(6)之间固定焊接有水平的集水板(17)。

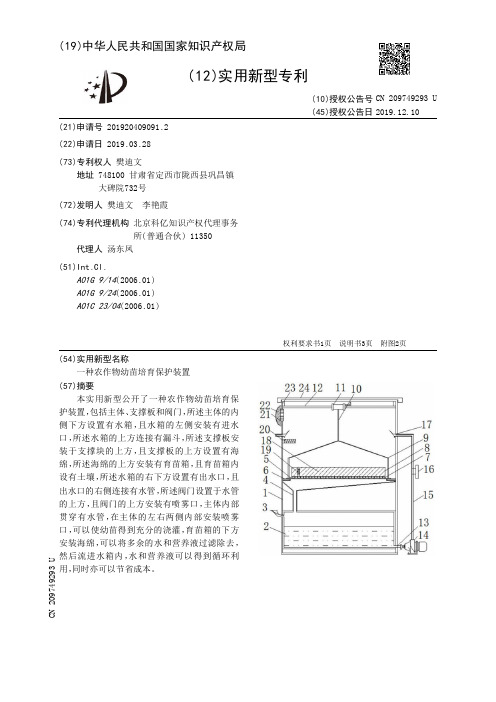

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920409091.2(22)申请日 2019.03.28(73)专利权人 樊迪文地址 748100 甘肃省定西市陇西县巩昌镇大碑院732号(72)发明人 樊迪文　李艳霞　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A01G 9/14(2006.01)A01G 9/24(2006.01)A01C 23/04(2006.01)(54)实用新型名称一种农作物幼苗培育保护装置(57)摘要本实用新型公开了一种农作物幼苗培育保护装置，包括主体、支撑板和阀门，所述主体的内侧下方设置有水箱，且水箱的左侧安装有进水口，所述水箱的上方连接有漏斗，所述支撑板安装于支撑块的上方，且支撑板的上方设置有海绵，所述海绵的上方安装有育苗箱，且育苗箱内设有土壤，所述水箱的右下方设置有出水口，且出水口的右侧连接有水管，所述阀门设置于水管的上方，且阀门的上方安装有喷雾口，主体内部贯穿有水管，在主体的左右两侧内部安装喷雾口，可以使幼苗得到充分的浇灌，育苗箱的下方安装海绵，可以将多余的水和营养液过滤除去，然后流进水箱内，水和营养液可以得到循环利用，同时亦可以节省成本。

权利要求书1页 说明书3页 附图2页CN 209749293 U 2019.12.10C N 209749293U权　利　要　求　书1/1页CN 209749293 U1.一种农作物幼苗培育保护装置，包括主体(1)、支撑板(5)和阀门(16)，其特征在于：所述主体(1)的内侧下方设置有水箱(2)，且水箱(2)的左侧安装有进水口(3)，所述水箱(2)的上方连接有漏斗(4)，且漏斗(4)的上方安装有支撑块(6)，所述支撑板(5)安装于支撑块(6)的上方，且支撑板(5)的上方设置有海绵(7)，所述海绵(7)的上方安装有育苗箱(8)，且育苗箱(8)内侧设有土壤(18)，所述支撑板(5)的四角焊接有支架(9)，且支架(9)的上方连接有绳索(10)，所述绳索(10)上方设置有滑轮(11)，且滑轮(11)的两侧设置有支撑杆(12)，所述水箱(2)的右下方设置有出水口(13)，且出水口(13)的右侧连接有水泵(14)，所述水泵(14)的上方安装有水管(15)，所述阀门(16)的设置于水管(15)的上方，且阀门(16)的上方安装有喷雾口(17)，所述育苗箱(8)的前方安装有温度计(19)，且温度计(19)的左上方安装有电热丝(20)，所述主体(1)的左侧上方贯穿有通风口(21)，且通风口(21)的外侧设置有防虫网(22)，所述主体(1)的内部上端设置有杀虫板(23)，且主体(1)的上端外侧安装有盖板(24)。

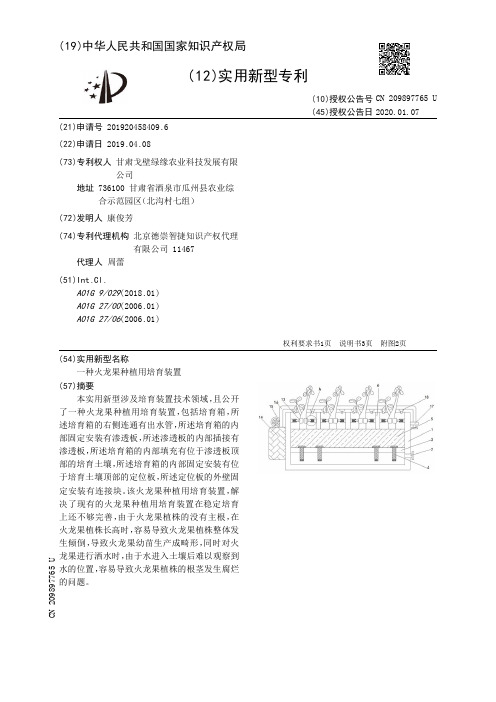

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920458409.6(22)申请日 2019.04.08(73)专利权人 甘肃戈壁绿缘农业科技发展有限公司地址 736100 甘肃省酒泉市瓜州县农业综合示范园区（北沟村七组）(72)发明人 康俊芳　(74)专利代理机构 北京德崇智捷知识产权代理有限公司 11467代理人 周蕾(51)Int.Cl.A01G 9/029(2018.01)A01G 27/00(2006.01)A01G 27/06(2006.01)(54)实用新型名称一种火龙果种植用培育装置(57)摘要本实用新型涉及培育装置技术领域，且公开了一种火龙果种植用培育装置，包括培育箱，所述培育箱的右侧连通有出水管，所述培育箱的内部固定安装有渗透板，所述渗透板的内部插接有渗透板，所述培育箱的内部填充有位于渗透板顶部的培育土壤，所述培育箱的内部固定安装有位于培育土壤顶部的定位板，所述定位板的外壁固定安装有连接块。

该火龙果种植用培育装置，解决了现有的火龙果种植用培育装置在稳定培育上还不够完善，由于火龙果植株的没有主根，在火龙果植株长高时，容易导致火龙果植株整体发生倾倒，导致火龙果幼苗生产成畸形，同时对火龙果进行洒水时，由于水进入土壤后难以观察到水的位置，容易导致火龙果植株的根茎发生腐烂的问题。

权利要求书1页 说明书3页 附图2页CN 209897765 U 2020.01.07C N 209897765U权　利　要　求　书1/1页CN 209897765 U1.一种火龙果种植用培育装置，包括培育箱(1)，其特征在于：所述培育箱(1)的右侧连通有出水管(2)，所述培育箱(1)的内部固定安装有渗透板(3)，所述渗透板(3)的内部插接有渗透板(3)，所述培育箱(1)的内部填充有位于渗透板(3)顶部的培育土壤(5)，所述培育箱(1)的内部固定安装有位于培育土壤(5)顶部的定位板(6)，所述定位板(6)的外壁固定安装有连接块(7)，所述连接块(7)的内部开设有定位槽(8)，所述定位槽(8)的内壁固定安装有辅助弹簧(9)，所述辅助弹簧(9)远离定位板(6)的一侧固定安装有连接板(10)，所述连接板(10)远离辅助弹簧(9)的一侧固定安装有防护杆(12)，所述防护杆(12)远离连接板(10)的一侧固定安装有防护块(13)，所述定位槽(8)的内壁固定安装有位于防护杆(12)外壁的限位环(11)，所述培育箱(1)的左侧固定安装有水箱(14)，所述水箱(14)的顶部固定安装有抽水泵(15)，所述抽水泵(15)的外壁连通有与水箱(14)连通的洒水管(16)，所述洒水管(16)的右侧外壁套接有与培育箱(1)固定连接的固定块(17)，所述洒水管(16)的外壁连通有喷头(18)，所述防护块(13)的内壁固定安装有保护块(19)。
