SS7E机车车顶电器SS7E机车电器1韶山7E型电力机车电器包括高压电器和低压电器。
高压电器指主电路中所使用的电器，如受电弓、主断路器、避雷器、位置转换开关、电空接触器、制动电阻、固定磁场分路电阻及各种隔离开关等。
低压电器是指辅助电路和控制电路中所使用的电器，如接触器、继电器、司机控制器、各种传感器等。
本篇中为了介绍清楚，将机车电器按机车电器设备布置的位置分述介绍，即车顶电器设备、司机室电器设备、高压室电器设备、辅助室电器设备及其它电器。
1车顶电器设备车顶电器设备包括受电弓、主断路器、高压电压互感器、避雷器等高压电器、其它低压电器如司机室顶部安装的空调等在其他章节介绍。
1.1DSA-200型受电弓概述受电弓是机车从接触网获得电能的部件，在机车车顶两端各装一台，机车运行时压缩空气通过车内各阀进入受电弓升弓装置气囊，升起受电弓，使受电弓滑板与接触网接触。
反之，排出升弓装置气囊内压缩空气，使受电弓落下。
1.1.1DSA200型单臂受电弓结构受电弓由底架、升弓装置、下臂、上臂、弓头、滑板及空气管路等组成。
1.1.1.1底架底架采用钢板焊接结构，在家电维修网框架上焊有升弓装置、下臂、下导杆、减震绝缘瓷瓶、管路等支座。
1.1.1.2下臂下臂管上、下端焊接轴套(连接器)，轴套上焊有联线板、缓冲器支架，并在下轴套上装有"线导向"下轴套通过轴承、轴与底架相连。
1.1.1.3上臂在上臂框架内装有涨紧绳,框架下焊有下导杆支架及联线板。
弓头与通过框架上管的轴、止动器、控制杆、左右支架连接。
上臂下端通过连接器、连接板与下臂相连。
上臂上端与上导杆相连，上导杆上端与弓头支架相连。
上臂下端与下导杆相连。
下导杆与底架相连。
1.1.1.4弓头与滑板弓头支架上端用螺栓与滑板相连，弓头支架通过两个横簧与上臂相连，保证横向弹性。
在支架与上臂间装有四个涨簧以保证纵向弹性。
通过弹簧使滑板与接触网间得以缓冲。
弓头调风翼根据受电弓上升速度调节气动力。

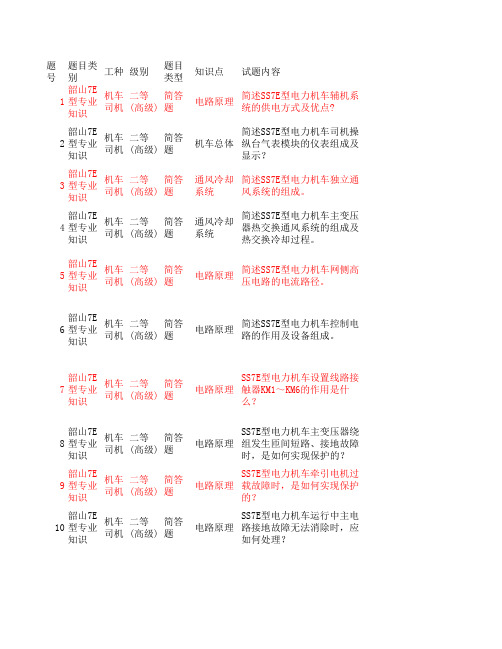

题号题目类别工种级别题目类型知识点试题内容1韶山7E型专业知识机车司机二等(高级)简答题电路原理简述SS7E型电力机车辅机系统的供电方式及优点?2韶山7E型专业知识机车司机二等(高级)简答题机车总体简述SS7E型电力机车司机操纵台气表模块的仪表组成及显示？3韶山7E型专业知识机车司机二等(高级)简答题通风冷却系统简述SS7E型电力机车独立通风系统的组成。
4韶山7E型专业知识机车司机二等(高级)简答题通风冷却系统简述SS7E型电力机车主变压器热交换通风系统的组成及热交换冷却过程。
5韶山7E型专业知识机车司机二等(高级)简答题电路原理简述SS7E型电力机车网侧高压电路的电流路径。
6韶山7E型专业知识机车司机二等(高级)简答题电路原理简述SS7E型电力机车控制电路的作用及设备组成。
7韶山7E型专业知识机车司机二等(高级)简答题电路原理SS7E型电力机车设置线路接触器KM1～KM6的作用是什么？8韶山7E型专业知识机车司机二等(高级)简答题电路原理SS7E型电力机车主变压器绕组发生匝间短路、接地故障时，是如何实现保护的？9韶山7E型专业知识机车司机二等(高级)简答题电路原理SS7E型电力机车牵引电机过载故障时，是如何实现保护的？10韶山7E型专业知识机车司机二等(高级)简答题电路原理SS7E型电力机车运行中主电路接地故障无法消除时，应如何处理？11韶山7E型专业知识机车司机二等(高级)简答题电路原理简述SS7E型电力机车三相负载电路主要包括哪些设备？12韶山7E型专业知识机车司机二等(高级)简答题电路原理简述SS7E型电力机车门联锁保护阀YV1的两路供电径路。
13韶山7E型专业知识机车司机二等(高级)简答题电路原理简述SS7E型电力机车将受电弓气路与门联锁气路串联的目的？14韶山7E型专业知识机车司机二等(高级)简答题电路原理简述SS7E型电力机车各辅机启动控制关系。
15韶山7E型专业知识机车司机二等(高级)简答题电路原理简述SS7E型电力机车I端换向手柄由“前”转到“制”位时两位置转换开关转换电路。
SS7E机车总体1 概述韶山7E型机车为六轴干线客运电力机车，最大速度为170km/h。
它借鉴韶山7D型电力机车上的部分成熟技术研制而成。
走行部采用2C0转向架结构，辅机系统采用辅助变流器供电，代替了传统的劈相机供电模式，降低了辅机电机总功率，提高了辅机系统供电品质和效率；车体采用流线型设计。
该机车的设计工作严格遵循简统化、标准化、系列化的原则，力求机车设计的先进性、运用的安全性和可靠性。
1.1 韶山7E型机车主要特点1.主电路采用三段不等分桥相控整流和复励电路，机车无级调速和无级磁场削弱；2.采用恒流起动及准恒速运行的特性控制方式；3.采用微机控制及LCU逻辑控制单元；4.采用电机架承式全悬挂、轮对空心轴六连杆传动；5.采用独立通风系统；6.采用2C0转向架,单侧制动；7.辅助系统采用辅助变流器供电模式；8.设有列车取暖及空调的供电电源；9.采用双管制供风；10.为满足轴重21吨的要求，总体、车体、转向架、变压器等各主要部件均做了轻量化设计；11.耐低温设计，机车可以在高寒地区运用。
12.机车头型进行了全新流线化设计，司机室内结构设计充分应用了人机工程学原理。
全新的室内装修并配以用先进的操作控制设备，提高了整体的美观性及舒适性。
1.2 机车主要结构参数轴式 C0-C0机车前、后车钩中心距离 22016mm机车车体长度 20800mm机车车体宽度 3105mm机车在落弓状态滑板顶面距轨面高度(新轮) 4700±30mm车钩中心线距轨面高度 880±10mm受电弓滑板距轨面工作高度 5200～6500mm齿轮箱最低处距轨面高度≥120mm机车前、后端转向架中心距 11570mm机车整备重量 126 t±31％t轴重 21t机车传动方式轮对空心轴六连杆传动传动比 75/32=2.34375动轮直径(新轮) 1250mm(半磨轮) 1200mm1.3 机车主要电气参数电传动方式交－直工作电压额定值 25kV最高值 29kV最低值 19kV机车功率 (持续制) 4800kW机车额定牵引力 (持续制、轮箍半磨耗) 171kN机车起动牵引力 245kN机车额定速度(持续制，半磨耗) 96km/h最高运行速度 170km/h恒功率速度范围 (机车在牵引工况下) 96～160km/h机车电制动制动方式加馈电阻制动制动持续功率(轮缘) 4000kW电制动力(速度为10～96km/h ) 150kN恒功率速度范围(机车在制动工况下) 96～160km/h制动机采用DK-1型电空制动机。

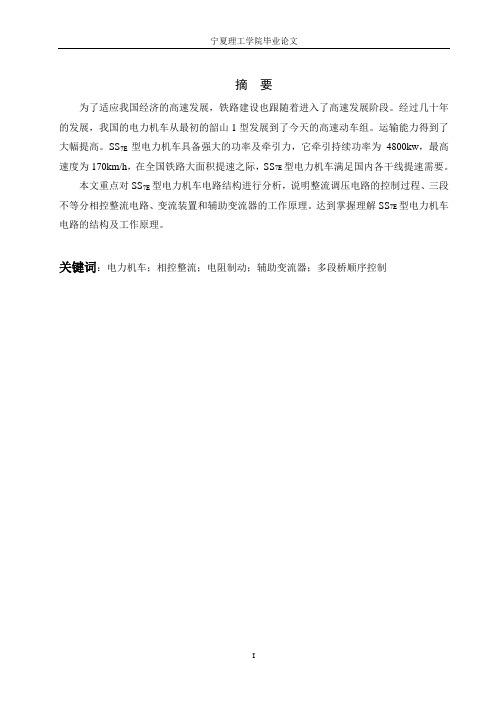

摘要为了适应我国经济的高速发展，铁路建设也跟随着进入了高速发展阶段。
