饭盒模具设计说明书饭盒模具设计说明书一、引言本文旨在详细说明饭盒模具的设计过程、具体操作步骤以及可能遇到的问题及其解决方法。
饭盒模具设计是注塑成型工艺中的重要环节，对于批量生产饭盒类产品具有重要意义。
通过本文，读者可以全面了解饭盒模具设计的相关知识，为实际操作提供指导。
二、饭盒模具概述饭盒模具是一种用于制作饭盒类塑料制品的成型工具。
饭盒模具的设计需要充分考虑产品的形状、尺寸、外观和质量等因素。
优秀的饭盒模具设计能提高产品的生产效率，降低生产成本，同时保证产品的品质和一致性。
三、设计理念饭盒模具设计的核心原则是实现产品的高效生产和低成本制造。
为实现这一目标，设计时需考虑以下因素：1、材料选择与匹配：根据产品要求，选择合适的塑料材料，并确保材料之间的兼容性。
2、模具结构与工艺：设计合理的模具结构，确保开模、合模、顶出等操作的顺畅，以适应不同的注塑机型号和工艺条件。
3、模具标准化与通用化：提高模具的标准化和通用化程度，便于模具的维护、修理和更换，同时降低生产成本。
四、具体操作步骤1、模具设计：根据产品图纸和要求，进行模具的结构设计，确定分型面、浇注系统、冷却系统、顶出系统等关键部分。
2、模具制造：依据设计图纸，进行模具的制造加工，包括钳工加工、电火花加工等。
3、模具组装：将加工完成的模具零件进行组装，形成完整的模具。
4、调试与优化：进行试模，观察产品成型情况，调整模具参数，优化产品品质，确保批量生产的顺利进行。
五、常见问题及解决方法1、浇口尺寸不合适：可能导致制品填充不足或产生喷射、翘曲等问题。
解决方法为调整浇口尺寸，优化填充和流动平衡。
2、出模困难：产品在脱模时遇到困难，可能导致产品损坏或降低生产效率。
解决方法包括优化顶出系统、调整模具温度和改善产品结构等。
3、模具磨损：长期使用可能导致模具磨损，影响产品质量和生产效率。
解决方法包括定期维护和保养模具，以及及时更换磨损零件。
4、产品变形：由于注塑压力、温度或时间不当，可能导致产品变形。

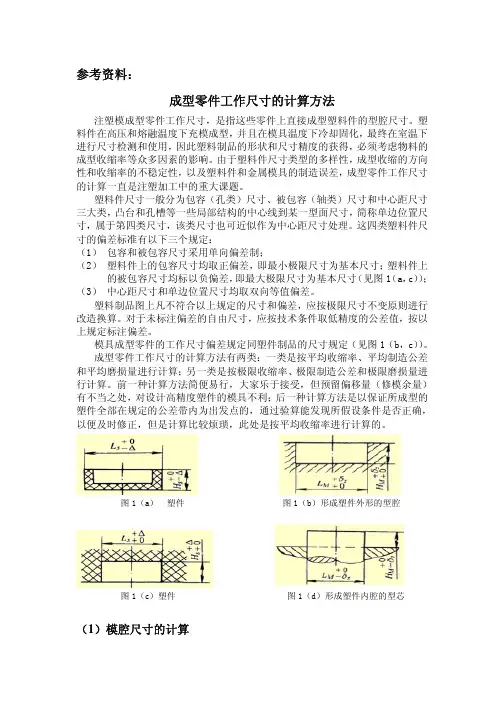

注塑模具设计流程第一步:对制品2D图及3D图的分析,其内容包括以下几个方面:1、制品的几何形状.2、制品的尺寸、公差及设计基准。
3、制品的技术要求(即技术条件）。
4、制品所用塑料名称、缩水及颜色.5、制品的表面要求。
第二步:注射机型号的确定注射机规格的确定主要是根据塑料制品的大小及生产批量。
设计人员在选择注射机时,主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距)、容模量、顶顶出形式及定出长度、动模托板移动行程。
倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。
第三部:型腔数量的确定及型腔排列模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。
型腔数量主要依据以下因素进行确定：1、制品的生产批量（月批量或年批量）。
2、制品有无侧抽芯及其处理方法。
3、模具外形尺寸与注射剂安装模具的有效面积(或注射机拉杆内间距）。
4、制品重量与注射机的注射量。
5、制品的投影面积与锁模力。
6、制品精度。
7、制品颜色.8、经济效益（每套模的生产值)。
以上这些因素有时是相互制约的，因此在确定设计方案时,必须进行协调，以保证满足其主要条件.型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。
型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块)机构的设计、镶件型芯的设计以及热流道系统的设计。
以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中,要进行必要的调整，以达到最完美的设计。
第四步：分型面的确定分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定,一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意.其分型面的选择应遵照以下原则：1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响.2、利于保证制品的精度。
