电力变压器与配电变压器的区别

变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。

电路符号常用T当作编号的开头.例: T01, T201等。

+变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

它可以变换交流电压、电流和阻抗。

最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成，变压器原理铁心的作用是加强两个线圈间的磁耦合。

为了减少铁内涡流和磁滞损耗，铁心由涂漆的硅钢片叠压而成;两个线圈之间没有电的联系，线圈由绝缘铜线（或铝线）绕成。

一个线圈接交流电源称为初级线圈（或原线圈），另一个线圈接用电器称为次级线圈（或副线圈）。

实际的变压器是很复杂的，不可避免地存在铜损（线圈电阻发热）、铁损（铁心发热）和漏磁（经空气闭合的磁感应线）等，为了简化讨论这里只介绍理想变压器。

理想变压器成立的条件是：忽略漏磁通，忽略原、副线圈的电阻，忽略铁心的损耗，忽略空载电流（副线圈开路原线圈线圈中的电流）。

例如电力变压器在满载运行时（副线圈输出额定功率）即接近理想变压器情况。

变压器是利用电磁感应原理制成的静止用电器。

当变压器的原线圈接在交流电源上时，铁心中便产生交变磁通，交变磁通用φ表示。

原、副线圈中的φ是相同的，φ也是简谐函数，表为φ=φmsinωt。

由法拉第电磁感应定律可知，原、副线圈中的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt。

式中N1、N2为原、副线圈的匝数。

由图可知U1=-e1，U2=e2（原线圈物理量用下角标1表示，副线圈物理量用下角标2表示），其复有效值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，称变压器的变比。

U1N—是指规定加到一次侧的电压， U2N—变压器一次侧加额定电压，二次侧空载时的二
次端电压。 对三相变压器，铭牌上的额定电压指线电压 额定电流(IN)——指变压器在额定容量下，允许长期通
过的电流，三相变压器指的是线电流值。单位用A或kA。 额定频率〔HZ)—电力变压器的额定频率是50Hz 效率、温升
图3.1.8 壳式变压器的结构示意图
※ 芯式变压器绕组和铁芯的装配示意图
绕组同芯套装在变压器铁心柱上，低 压绕组在内层，高压绕组套装在低压 绕组外层，以便于绝缘。
图3.1.9 芯式变压器的铁芯和绕组的装配示意图
● 绕组的根本型式——同心式
※ 同芯式——铁芯式变压 器常用。高压绕组和低压 绕组均做成圆筒形，然后 同芯地套在铁芯柱上 ，为
平安气道——〔防爆筒〕如果是严重事故，变压器油大量 汽化，油气冲破平安气道管口的密封玻璃，冲出变压器油 箱，防止油箱爆裂。
吸湿器—— 〔呼吸器〕内装硅胶〔活性氧休铝〕，用以吸 收进入储油柜中空气的水分
净油器——过滤油中杂质，改善变压器油的性能
3.1.3 变压器的型号与额定值
一、变压器型号
型号——可反映出变压器的结构、额定容量、电压等级、冷却方 式等内容
变压器运行时产生热量，使变 压器油膨胀，储油柜中变压器 油上升，温度低时下降。
储油柜使变压器油与空气接触 面较少， 减缓了变压器油的氧
当变压器出现故障时，产生的 热量使变压器油汽化，气体继 电器动作，发出报警信号或切 断图电源。
气 体 继 电 器
化过程及吸收空气中的水分的 如果事故严重，变压器油大量
〔一〕电力变压器
配电变压器
升压变压器
降压变压器
电力变压器的类别——用途分
(二) 特种变压器

电气设备图形符号1、避雷器避雷器：又称：surge arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

避雷器通常接于带电导线与地之间，与被保护设备并联。

当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。

2、变压器变压器：变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器转角变压器大电流变压器励磁变压器。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流 (具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。

基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。

因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。

由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。

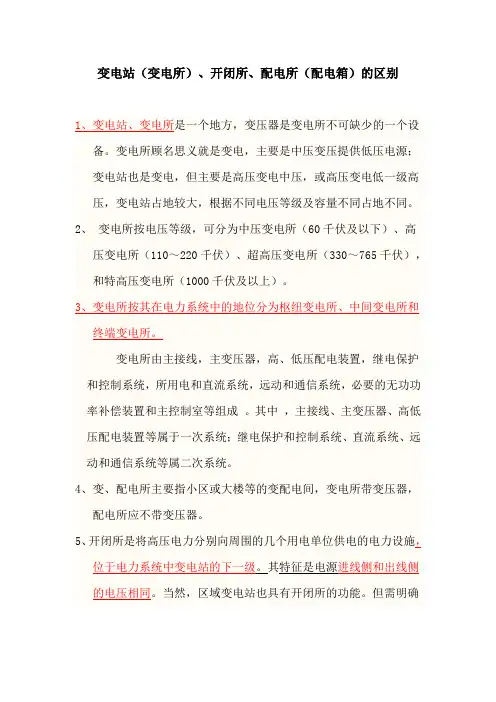

变电站（变电所）、开闭所、配电所（配电箱）的区别
备。

变电所顾名思义就是变电，主要是中压变压提供低压电源；
变电站也是变电，但主要是高压变电中压，或高压变电低一级高压，变电站占地较大，根据不同电压等级及容量不同占地不同。

2、变电所按电压等级，可分为中压变电所（60千伏及以下）、高
压变电所（110～220千伏）、超高压变电所（330～765千伏），和特高压变电所（1000千伏及以上）。

3、变电所按其在电力系统中的地位分为枢纽变电所、中间变电所和
终端变电所。

变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。

其中，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。

4、变、配电所主要指小区或大楼等的变配电间，变电所带变压器，
配电所应不带变压器。

5、开闭所是将高压电力分别向周围的几个用电单位供电的电力设施，
位于电力系统中变电站的下一级。

其特征是电源进线侧和出线侧的电压相同。

当然，区域变电站也具有开闭所的功能。

但需明确。
