LU-R5000_C5000无纸记录仪说明书

  • 格式：pdf
  • 大小：1.81 MB
  • 文档页数：35

目录一、使用需知 (1)二、概述 (1)三、功能特点 (2)四、主要技术指标 (3)五、功能和操作 (5)1.键盘操作 (6)3.八通道实时数显画面 (8)4.八通道棒图画面 (9)5.棒图总貌画面 (10)6.实时曲线画面 (11)7.历史曲线画面 (13)8.菜单 (14)9.登陆画面 (15)10.数字输入框 (15)11.汉字输入框 (16)12.报警信息一览 (16)13.备份历史数据 (18)14.查找历史数据 (19)15.系统组态画面 (20)16.通道组态画面 (21)六、安装与接线 (23)1.仪表外形尺寸, 安装方法及开孔尺寸 (23)2.端子 (24)3.接线 (25)4.接线实例 (29)七、通讯接口 (32)1.概述 (32)2.RS-232通讯方式 (32)3.RS-485通讯方式 (32)4.EntherNet通讯方式 (33)5.无线通讯 (33)6.打印 (33)一、使用需知仪表在出厂前经过严格的检验，请用户在收到仪表后，检查外观、合格证及配件。

在使用前，请仔细阅读本说明书。

二、概述随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的仪表所取代。

在化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。

在征求广大用户的各种需求的基础上，我公司经过近两年的连续开发和生产，已经成功推出LU50/70/900系列智能数控仪表、ANTHONE-DCS自动监控系统和LU-5000、LU-3000、LU-2000液晶无纸记录仪系列，能够满足各类用户的各种不同使用场合的需求。

LU-系列仪表具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。

LU-系列仪表的推出，比目前市场上的国产自动控制仪表的性能有了极大地提高，甚至与国外同类产品相比也毫不逊色。

在这本《使用说明》里，我们将主要介绍LU-R5000/C5000彩色无纸记录仪。

三、功能特点LU-R5000/C5000彩色无纸记录仪显示信息量大、操作简单、界面友好，下面是LU-R5000/C5000彩色无纸记录仪的主要功能特点：1.集合了无纸记录与控制于一身；2.日常维护工作量非常小，运行费用低；3.采用进口10.4寸TFT真彩液晶图形显示屏，分辨率640×480，高亮度，无视角；4.采用高速、高性能微处理器，可以同时实现多达32路信号的检测、记录、显示、报警和控制输出；5.电子硬盘存储历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储21天至6300天的数据；6.可以接入多达16个控制板或32路信号输入，每个控制板有单独的信号输入，单独的主输出和报警输出，输入与输出是完全隔离的；7.在同一个控制板，信号是万能输入，无需更换模块，通过软件组态即可；8.标准Ⅱ型、Ⅲ型电流电压信号：0～10mA DC，0～5V DC，1～5V DC，4～20mA DC；9.热电偶：包括常用的B、E、J、K、S、T、Wre325和N等八种型号；10.热电阻：包括Pt100、Cu50和Cu100三种型号；11.毫伏信号：0～20mV，0～100mV；12.还可根据用户要求定制各种特殊信号输入模块；13.显示工程量数据的数值范围更宽，可显示5位数值：-9999～19999；14.可以组态、显示工程位号、工程单位、输入信号类型、设定值、控制方式、输出量；15.全新汉字位号组态，可将位号组成汉字、数字、英文、空格等字符的混合体；16.具有报警显示，同时指示各路通道的下限、上限、正偏差报警；17.显示精度高：数字显示为±0.2%；曲线及棒图显示为±1% ，追忆精度为±1% ；18.标准串行通讯接口：RS-485和RS-232；采用标准开放的Modbus通讯协议；19.具有10M ETHERNET 标准RJ45 接口；20. USB 接口：插U 盘备份历史数据和报警信息，接打印机打印历史曲线和数据；21. 采用新型开关电源，能在交流电源85VAC ～265VAC 范围内正常工作； 22. 提供变送器用+24VDC 隔离配电输出，方便用户使用；23. 模块化仪表结构，方便用户检修；金属外壳，允许在恶劣的环境下使用。

四、主要技术指标1 显示：采用进口10.4寸TFT 真彩液晶图形显示屏，分辨率640×480，高亮度，无视角。

2 输入信号全隔离万能输入： LU-R5000/C5000系列仪表允许多达32路不同类型的信号直接输入，各采集板间电气完全隔离，隔离电压大于400V 。

输入阻抗： 电流，250Ω；电压，1M Ω；热电阻，要求三线电阻平衡；引线电阻，<10Ω。

输入类型 量程范围 输入类型量程范围 Ⅱ型：0~10mA ，0~5V -9999～19999 B 型 0～1800℃ Ⅲ型：4~20mA ，1~5V-9999～19999 S 型 0～1700℃ 20mV-9999～19999 K 型 0～1300℃ 100mV-9999～19999 E 型 -200～1000℃ Cu100-50～150℃ J 型 0～800℃ Cu50 -50～150℃ T 型 -200～400℃ 热电阻Pt100-200～600℃N 型 0～1300℃热电偶Wre3250~2300℃3 输出信号提供24VDC/200mA 传感器配电。

0-10mA 电流(RL <1000Ω，可扩展至2000Ω) 4-20mA 电流(RL<500，可扩展至1000Ω ) 0-22mA 自定义电流(软件自由设定) 固态继电器触发 继电器开关量可控硅过零触发输出(单相、三相)4输出接口模块●I1光电隔离控制电流输出模块●I2光电隔离变送电流输出模块，变送精度0.2%FS●V5光电隔离的控制/变送电压输出模块，变送精度0.2%FS●T 光电隔离的固态继电器（SSR）触发模块（12V/50mA）●T1光电隔离的单路可控硅过零触发模块（触发一个800A以下双向或两个单向反并联可控硅）（901没有）●T2光电隔离的两路可控硅过零触发模块（触发一个800A以下双向或两个单向反并联可控硅）（901没有）●J1 继电器开关输出模块（3A/220V常开+常闭）●J2 继电器开关输出模块（0.8A/220V常开）●V1 隔离的12V/50mA电源输出模块●V2 隔离的24V/50mA电源输出模块●V3 隔离的5V/50mA电源输出模块5当输入的板为LU-960M即有带程序段控制时，详见LU-960M使用说明书6记录时间采用256M电子硬盘存储记录间隔：1、2、5、10、15、30、60、120、240、300秒十档任选记录长度：32笔记录，21天/32笔（记录间隔1秒）～6300天/32笔（记录间隔5分钟）7数据记忆内置电子硬盘保护参数和历史数据，断电后可永久保存。

可通过U盘备份历史数据，再到PC上用“安东无纸记录仪U盘采集系统”进行历史数据查看与分析。

但须在内部256M的存储周期（21天~6300天）内插入，否则可能丢失数据（存储周期的计算：21天×记录间隔）。

8通讯接口RS-232C、RS-485和ETHERNET RJ45波特率：1200、2400、4800、9600、19200、38400、57600（RS-232C、RS-485）10M/100M（ETHERNET）9精度工程量实时显示精度：±0.2％FS曲线显示精度：±1％FS追忆精度：±1％FS棒状图：±1％FS10实时时钟内部集成硬件实时时钟，内置锂电池寿命长达10年以上，在掉电情况下时钟也能准确运行11供电交流85V AC～265V AC，50Hz±1Hz12背光具有TFT背光照明的功能，允许在完全无光或光线较暗的环境下使用13工作条件温度0～45℃，湿度85%以下（无结露）五、功能和操作LU-R5000/C5000彩色无纸记录仪具有多个操作显示画面和组态界面，显示清晰、信息量大、组态方便。

用户不须任何培训就可以方便地操作使用仪表。

仪表接上电源后首先进入系统初始化画面，初始化系统完毕，进入总貌画面。

下面分别就仪表的键盘操作、操作显示画面、组态画面分别加以介绍。

注：如果在位号、单位等处有乱码显示时，说明用户未正确组态，用户只须进入组态，将相应位置的参数修改正常即可。

若要仪表正常工作，必须正确组态。

1.键盘操作如图5.1所示，操作键盘的各个键在操作显示画面和组态画面具有不同的功能。

图5.1 键盘示意图1.1操作显示画面图5.2 画面循环顺序转换键：在历史画面和曲线画面中，选中某条曲线；确认键：弹出菜单；上升键、下降键：在画面中，上下翻页；左移键、右移键：在画面中，按照图5.2的顺序，可以切换到不同的显示画面；在历史画面中，前后移动曲线；缩放键：在历史画面中，压缩曲线时间方向上的间距；显示键：在曲线和历史画面中，显示或隐藏选中的曲线。

1.2 组态显示画面转换键：改变输入焦点;确认键：按下聚焦的按钮；进入或退出修改状态；上升键、下降键：增减数值；上下移动光标；左移键、右移键：左右移动光标；缩放键：调出软键盘（数字输入框或汉字输入框）；显示键：不起作用。

以上为键盘各键操作功能的简要说明，在各个画面的功能介绍中，再具体说明。

2.总貌画面2.1 功能介绍如图5.3所示，在这个画面里，同时显示所有通道的信息，画面内容介绍如下：图5.3 总貌画面A ：报警指示灯，有报警时，出现该指示灯；B ：板卡在线状态，白色表示该板卡工作正常；红色表示板卡不在线或者工作不正常；C ：记录间隔，采集和保存数据的时间间隔；D ：当前时间，表示“年-月-日 时:分:秒”；E ：当前显示画面的方式；F ：通道类型，表示显示该通道的输入信号类型，如K 表示K 型热电偶输入；G ：单位，显示该通道数据的工程单位；H ：通道名称，由用户在汉字位号组态中设置；I ：数字显示，显示该通道的工程量数据；画面用黑色、红色、灰色来显示每个通道的信息。

黑色时表示该通道运行正常。

红色时表示该通道报警。

灰色表示该通道未组态使用。

本画面显示通道数量会随“系统组态”中的“通道数目”变化。

HABEDCIGF在该画面中，◆ 左移键—转到曲线画面 ◆ 右移键—转到数字画面 ◆ 确认键—弹出菜单3.八通道实时数显画面3.1 功能介绍如图5.4示，在这个画面里，一屏同时显示8个通道的大数显，画面各部分分别介绍如下：图5.4实时数显画面A ：当前时间，表示“年-月-日 时：分：秒”； B ：当前显示画面的方式；C ：报警指示灯，有报警时，出现该指示灯；D ：循环显示标志：每隔5秒，自动切换循环显示通道；E ：板卡在线状态，白色表示该板卡工作正常；红色表示板卡不在线或者工作不正常；F ：记录间隔，采集和保存数据的时间间隔；G ：通道类型，表示显示该通道的输入信号类型，如K 表示K 型热电偶输入；H ：单位，显示该通道数据的工程单位；I ：通道名称，由用户在汉字位号组态中设置；J ：报警指示：从上到下分别有上限、偏差、下限三个方格，当出现报警时对应方格会变红； K ：数字显示，显示该通道的工程量数据；A HB D E F GIJK在该画面中，◆ 左移键—转到总貌画面 ◆ 右移键—转到棒图画面 ◆ 上升键—显示上八个通道 ◆ 下降键—显示下八个通道 ◆ 确认键—弹出菜单4.八通道棒图画面4.1 功能介绍如图5.5所示，在这个画面里，一屏同时显示8个通道的数据和棒图，画面内容介绍如下：图5.5棒图画面A ：当前时间，表示“年-月-日时:分:秒”；B ：当前显示画面的方式；C ：报警指示灯，有报警时，出现该指示灯；D ：循环显示标志：每隔5秒，自动切换循环显示通道；E ：板卡在线状态，白色表示该板卡工作正常；红色表示板卡不在线或者工作不正常；F ：记录间隔，采集和保存数据的时间间隔；G ：通道名称，由用户在汉字位号组态中设置；H ：线性量程上限：显示该通道的量程上限；I ：棒图：显示该通道的棒图幅值；A IB D E F GHL KJM N OJ ：棒图标尺：指示出棒图中0%、10%、20%、30%、40%、50%、60%、70%、80%、90%、100%尺度的相对位置；K ：报警指示：从上到下分别有上限报警线、下限报警线； L ：线性量程下限：显示该通道的量程下限； M ：单位，显示该通道数据的工程单位；N ：通道类型，表示显示该通道的输入信号类型，如K 表示K 型热电偶输入； O ：数字显示，显示该通道的工程量数据，当数据为灰色时表示该通道未使用。

合集下载

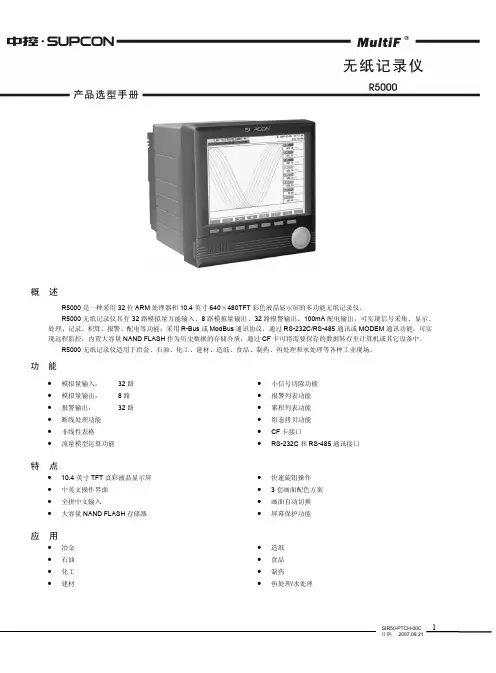

浙江中控—R5000系列中长图无纸记录仪

浙江中控—R5000系列中长图无纸记录仪


列表画面
显示流量累积或热量累积值。每秒钟的实际累积值 ＝（累积系数/3600）×实时值。 日累积列表： 月累积列表： 清零： 显示最多 32 天的累积记录 显示最多 32 个月的累积记录。 可通过面板按键实现 “本日清零”、“本月清零”、“日 表清零”、“月表清零”和“全部清零”的操作。为 防止重要记录丢失，R5000 对此进行了权限限制， 仅当输入正确密码时，方可实现清零操作。
正常运行条件：
环境温度： 相对湿度： （0~50）℃ （10~85）%RH（无结露）
�
基本结构
重量： 尺寸： 安装面板厚度： ≈9kg 外形尺寸 288mm × 288mm × 244mm
1 +1 安装面板开孔尺寸 282+ 0 mm × 2820 mm
（1.5~8.0 ）mm
�
外形尺寸
�
装箱清单
名称 R5000 中长图彩屏无纸记录仪 R5000 中长图彩屏无纸记录仪使用说明书 固定卡条（出厂时已安装在记录仪壳体上） 合格证（保修卡） 螺丝刀 数量 1台 1本 2条 1份 1把
串模抑制比： 60dB （103:1） 共模抑制比： 120dB （106:1） ，源内阻 100Ω 输入阻抗： 电压信号：1MΩ 电流信号：250Ω 毫伏、热电偶信号：> 20MΩ
类型 标准电压信号 4~20mA 0~10mA 0~20mV 0~100mV -10~10V 0~10V 0~1V -5V~5V 0.2~1V 最大允许误差 （%） ±0.1 ±0.2 ±0.2 ±0.1 ±0.05 ±0.05 ±0.05 ±0.2 ±0.05 ±0.2 环境温度影响（%/10℃） ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
无纸手动操作记录仪使用说明书

无纸手动操作记录仪使用说明书

3、仪表的安装（1）、在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好的安装孔中，然后将面板安装固定夹装在盘面后面，卡在仪表上下两面，向前推动这两个固定夹，使仪表固定在盘面上，再剥掉显示屏上的保护膜即可（如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间外型尺寸尺寸类型A型B型C型宽1608096高8016096深110110110选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段向后搜索追忆时段过程中，用于停止搜索测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标手动调节控制时，用于手动/自动操作和切换确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。

开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心备注：如果控制输出为阀门正反转输出，要将第3报警类型设为“PWP”，第4报警类型设为“PWN”。

3)“输出”参数报 警 值报警回差报警通道输入通道报警类型报 警 值报警回差报警通道输入通道报警类型报 警 值报警回差-1999 ——999999字0 —— 999999字051—— 2NO：不报警AL：下限AH：上限STO：手自动状态输出-1999 ——999999字0 —— 999999字061—— 2NO：不报警AL：下限AH：上限STO：手自动状态输出-1999 ——999999字0 —— 999999字报警点设定值报警点回差值第五报警通道（不可修改）该报警对应的输入通道（≤2路）报警类型选择报警点设定值报警点回差值第六报警通道（不可修改）该报警对应的输入通道（≤2路）报警类型选择报警点设定值报警点回差值10000501NO10000601NO1000名 称输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型设 定 范 围0101，02，03NO：无输出电流：0～20 mA，0～10 mA，4～20 mA电压：0～5 V，1～5 V，0～10V-1999 —— 999999字0%-1999 —— 999999字100%0201，02，03同上说 明第一输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第二输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）出 厂 预 置 值01014—20mA 00100010001014—20mA注1、当输入通道等于3，即对应手动控制输出时，输出下限一定要设为0，输出上限一定要设为100.000；4)“设定”参数 （不开放）5)“手操”参数输出下限输出上限输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型输出下限输出上限-1999 —— 999999字0%-1999 —— 999999字100%0301，02，03同上-1999 —— 999999字0%-1999 —— 999999字100%0401，02，03同上-1999 —— 999999字0%-1999 —— 999999字100%变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第三输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第四输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）00100010001014—20mA00100010001034—20mA001000100名 称输出类型设 定 范 围mA/V:电压/电流输出FW0:无阀位反馈正反转控制输出FW1:带阀位反馈正反转控制输出说 明控制输出信号类型出 厂 预 置 值mA/V。

智能无纸记录仪使用说明书

智能无纸记录仪使用说明书

智能无纸记录仪使用说明书文件版本号：20210728001目录一．产品介绍 (3)二．技术指标 (4)2.1.充电 (4)2.2采集卡 (4)2.3数据传输模式 (4)2.4硬件性能 (4)2.5环境参数 (5)2.6软件性能 (5)三．使用方法 (6)3.1外形尺寸及安装步骤 (7)3.2接口定义 (7)3.3输入信号接线方式 (7)3.4报警输出 (8)3.5外供电输出 (8)3.6电源输入要求 (8)3.7使用方法 (9)四．协议说明 (18)4.1寄存器列表 (18)4.2通讯协议 (18)五．程序升级说明 (20)六．通讯软件说明 (22)6.1上位机软件安装 (22)6.2系统界面介绍 (22)6.3建立设备和通讯设置 (23)6.4历史数据 (31)6.5系统退出 (36)七．故障分析与排除和注意事项 (37)7.1故障分析与排除 (37)7.2注意事项 (37)一．产品介绍智能无纸记录仪是一款体积小巧功能强大的无纸记录仪，采用先进的物联网云平台，可以远程查看数据，随时随地不受限制查看所需数据，操作简单方便、界面清析直观、在各行各业中得到广泛应用。

智能无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，吸纳了各种国内外数据记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

●产品选型一览表版本类型功能配置基础版6通道输入4路模拟输入+2路频率+2路继电器+RS485基础版12通道输入8路模拟输入+4路频率+4路继电器+RS485网口版6通道4路模拟输入+2路频率+2路继电器+以太网+RS485网口版12通道8路模拟输入+4路频率+4路继电器+以太网+RS485WIFI版6通道4路模拟输入+2路频率+2路继电器+WIFI+RS485WIFI版12通道8路模拟输入+4路频率+4路继电器+WIFI+RS4854G版6通道4路模拟输入+2路频率+2路继电器+4G+RS4854G版12通道8路模拟输入+4路频率+4路继电器+4G+RS485WIFI+网口6通道4路模拟输入+2路频率+2路继电器+WIFI+网口+RS485WIFI+网口12通道8路模拟输入+4路频率+4路继电器+WIFI+网口+RS4854G+网口6通道4路模拟输入+2路频率+2路继电器+4G+网口+RS4854G+网口12通道8路模拟输入+4路频率+4路继电器+4G+网口+RS485二．技术指标2.1.供电方式（交流、直流可选）1、交流:AC85~265V2、直流:8-24V（交流供电时输出直流24V）3、功耗:＜5W2.2采集卡输入信号输入及精度2.3数据传输模式1、无线通讯：4G、WIFI、THREAD、LORA、(4选一)2、有线通讯：RJ45网口通讯、两路RS485一路北向，一路南向[可支持定制]3、外部转存：U 盘（标准USB2.0通讯文件系统FAT 格式或者FAT32）2.4硬件性能●环保阻燃塑胶外壳，颜色可以定制，默认黑色●USB2.0标准接口●电容式触摸屏●480*480彩色液晶显示屏●8G 贮存容量(可选更大容量)支持存储两年数据记录●抽屉式SIM 卡座●SMA 天线连接座●重量：500g输入类型测量的范围(示值范围)精度(引用误差、绝对误差)分辨率DC 电压0-10V-0.5V 至+11.000V 0.05%F.S ±0.1mV 0.01V 0-5V -0.5V 至+5.500V 0.05%F.S ±0.1mV 0.01V ±20mV -21mV 至+21mV 0.005%F.S.±0.005mV 0.01mV ±100mV-110.0mV 至+110.0mV 0.005%F.S.±0.005mV 0.01mV DC 电流4-20mA+3mA 至+21.00mA0.005%F.S.±0.005mA 0.01mA主机测量精度（相对误差）热电偶K -60℃至+1372℃±0.05%rdg.±2.0℃0.01℃J -200℃至+1200℃±0.05%rdg.±2.0℃0.01℃E -200℃至+1000℃±0.05%rdg.±3.0℃0.01℃T -200℃至+400℃±0.05%rdg.±2.0℃0.01℃N -200℃至+1300℃±0.05%rdg.±2.5℃0.01℃W+1500℃至+2315℃±0.05%rdg.±3.5℃0.01℃0℃至+1500℃±0.05%rdg.±3.0℃R +800℃至+1768℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±4.0℃S +800℃至+1768℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±2.0℃B +800℃至+1820℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±4.0℃热电阻Pt100-200℃至+660℃±0.05%rdg.±0.4℃0.01℃PT1000-50℃至+300℃±0.05%rdg.±0.4℃0.01℃●尺寸：96*96*102MM2.5环境参数●工作环境：-20℃~60℃0%~95%RH●存储环境：-20℃~65℃30%~80%RH●海拔：0～4000m正常工作，在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃。

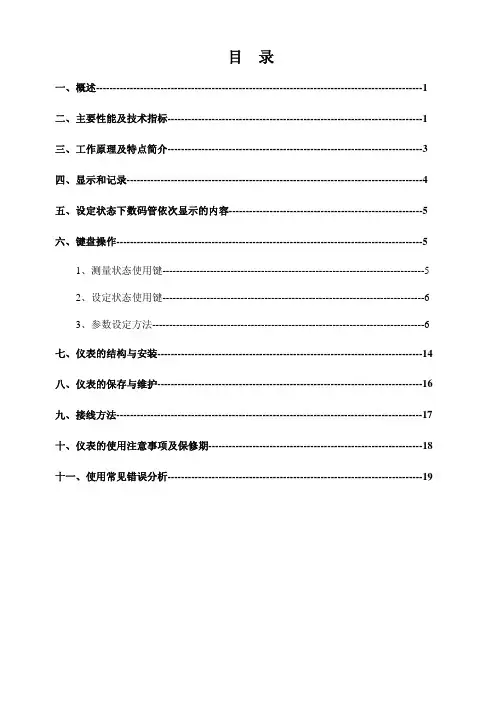

R1000有纸记录仪说明书
