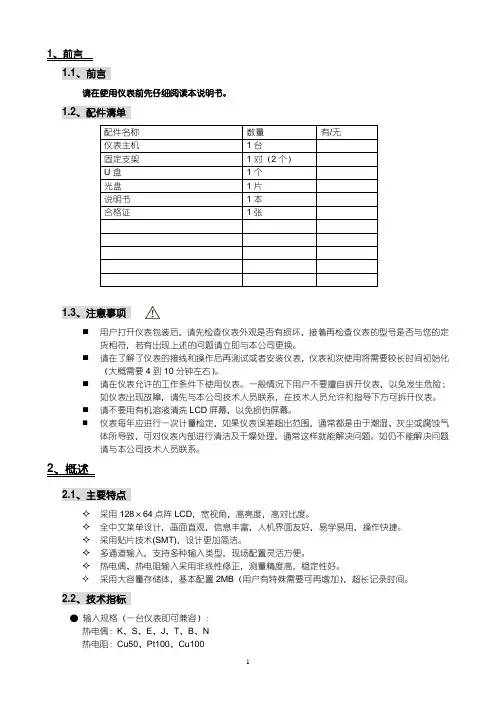

1、前言1.1、前言请在使用仪表前先仔细阅读本说明书。
1.2、配件清单1.3、注意事项⏹用户打开仪表包装后,请先检查仪表外观是否有损坏,接着再检查仪表的型号是否与您的定货相符,若有出现上述的问题请立即与本公司更换。
⏹请在了解了仪表的接线和操作后再测试或者安装仪表,仪表初次使用将需要较长时间初始化(大概需要4到10分钟左右)。
⏹请在仪表允许的工作条件下使用仪表。
一般情况下用户不要擅自拆开仪表,以免发生危险;如仪表出现故障,请先与本公司技术人员联系,在技术人员允许和指导下方可拆开仪表。
⏹请不要用有机溶液清洗LCD屏幕,以免损伤屏幕。
⏹仪表每年应进行一次计量检定,如果仪表误差超出范围,通常都是由于潮湿、灰尘或腐蚀气体所导致,可对仪表内部进行清洁及干燥处理,通常这样就能解决问题。
如仍不能解决问题请与本公司技术人员联系。
2、概述2.1、主要特点✧采用128×64点阵LCD,宽视角,高亮度,高对比度。
✧全中文菜单设计,画面直观,信息丰富,人机界面友好,易学易用,操作快捷。
✧采用贴片技术(SMT),设计更加简洁。
✧多通道输入,支持多种输入类型,现场配置灵活方便。
✧热电偶、热电阻输入采用非线性修正,测量精度高,稳定性好。
✧采用大容量存储体,基本配置2MB(用户有特殊需要可再增加),超长记录时间。
2.2、技术指标●输入规格(一台仪表即可兼容):热电偶:K、S、E、J、T、B、N线性电压:0-5V、1-5V等线性电流:0-10mA、4-20mA等(若订货时未注明需外接500Ω或250Ω精密电阻)扩充规格:在保留上述输入规格基础上,允许用户指定一种额外输入规格(非线性输入可能需要提供分度表)●测量范围:K ( -50 ~ 1300℃)、S ( -50 ~ 1700℃)、T ( -200 ~ 350℃) 、E ( 0 ~ 800℃)、J ( 0 ~ 1000℃)、B ( 300 ~ 1800℃)、N ( 0 ~ 1300℃)Cu50 ( -50 ~ 150℃) 、Pt100 ( -200 ~ 600℃)、Cu100 ( -50 ~ 150℃)线性输入:-29999-29999由用户定义●测量精度:0.2级(热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿或冰点补偿冷端时);0.2%FS±2.0℃(热电偶输入且采用仪表内部元件测温补偿冷端时)●响应时间:≤1秒(设置数字滤波参数等于0时)●报警功能:上限、上上限、下限、下下限等4种方式,最多可带2路报警输出,可复用。
一、使用需知尊敬的用户:感谢您使用我公司生产的XME2000系列集成无纸记录仪。
XME系列仪表在出厂前经过严格的检验,请您在收到仪表后,检查外观、合格证及备件。
在包装箱内附有备件清单。
在使用前,请仔细阅读本说明书。
1.本仪表已经过严格测试,如无严重损坏,一般不须做任何调整。
请您根据实际要求正确组态。
2.本仪表安装地点周围不应有较强的电磁辐射干扰。
如果周围有无线发射台等具有强电磁辐射的设施,则应对整个仪表屏蔽。
此外,信号线也建议采取屏蔽措施。
3.本仪表须正确安装在仪表柜上,固定良好。
保证仪表周围有良好的散热条件。
4.本仪表供电如果存在较强污染,建议在仪表电源前端加一个功率为10瓦以上的电源低通滤波设备。
5.本仪表采用微动键盘,请用户用手指轻轻触压,不要使用螺丝刀等硬物戳压键盘。
6.本仪表使用的液晶屏不能压迫、碰撞。
[注]1. 液晶屏有一定的视角。
建议用户将仪表安装在人的正常平视范围(1.4米~1.8米)之内。
过低或过高安装,效果不好。
2.液晶屏的对比度受温度的影响会发生改变。
在不同的温度条件下或液晶屏的对比度过浓或过淡时,用户可以通过主板上的RW1电位器调节。
调节时人眼平视液晶屏,并上下左右观察,使对比度适中,视角在正常的观察范围内。
二、概述随着微电子技术、计算机技术和通信技术的飞速发展,在工业上使用的显示、记录、控制仪表的技术更新越来越快,旧的控制室仪表不断被性能更可靠、功能更强大、使用更方便的控制室仪表取代。
在广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中,随着企业规模的扩大、自动化程度的提高,对控制室仪表也提出了更高的要求。
在征求广大用户的各种需求的基础上,我公司经过多年的连续开发和生产,已经成功推出XME2000/3000/5000/7000/8000系列仪表,能够满足各类用户的各种不同使用场合的需求。
XME系列仪表还支持iFIX、组态王、XMEGS等流行专业组态软件构成计算机监控系统。

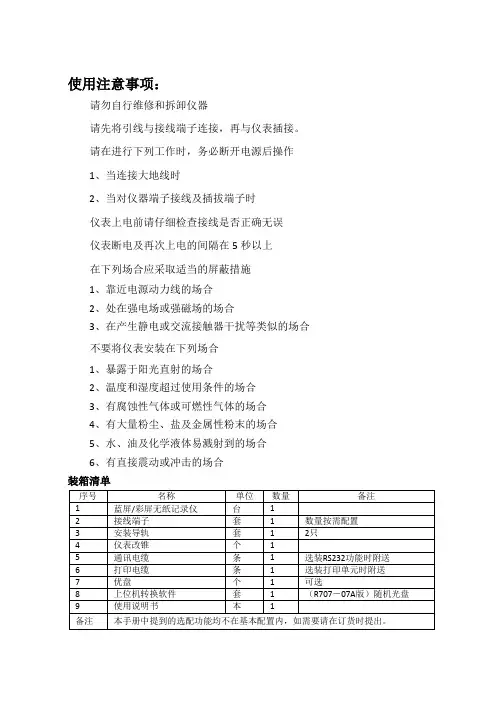

使用注意事项:请勿自行维修和拆卸仪器请先将引线与接线端子连接,再与仪表插接。
请在进行下列工作时,务必断开电源后操作1、当连接大地线时2、当对仪器端子接线及插拔端子时仪表上电前请仔细检查接线是否正确无误仪表断电及再次上电的间隔在5秒以上在下列场合应采取适当的屏蔽措施1、靠近电源动力线的场合2、处在强电场或强磁场的场合3、在产生静电或交流接触器干扰等类似的场合不要将仪表安装在下列场合1、暴露于阳光直射的场合2、温度和湿度超过使用条件的场合3、有腐蚀性气体或可燃性气体的场合4、有大量粉尘、盐及金属性粉末的场合5、水、油及化学液体易溅射到的场合6、有直接震动或冲击的场合装箱清单序号名称单位数量备注1蓝屏/彩屏无纸记录仪台12接线端子套1数量按需配置3安装导轨套12只4仪表改锥个15通讯电缆条1选装RS232功能时附送6打印电缆条1选装打印单元时附送7优盘个1可选8上位机转换软件套1(R707-07A版)随机光盘9使用说明书本1备注本手册中提到的选配功能均不在基本配置内,如需要请在订货时提出。
目录一、概述 ............................................................ 错误!未定义书签。
二、功能特点 ................................................... 错误!未定义书签。
三、技术指标 ................................................... 错误!未定义书签。
四、安装与接线 ................................................. 错误!未定义书签。
五、仪表运行及操作 .......................................... 错误!未定义书签。
六、仪表组态 ..................................................... 错误!未定义书签。
目录1. 概述 (1)2. 型号规格 (2)3. 技术规格 (4)3.1. 输入 (4)3.2. 记录 (5)3.3. 报警 (5)3.4. 变送 (5)3.5. 通信接口 (5)3.6. 外供 (6)3.7. 电源 (6)3.8. USB接口 (6)3.9. 其他性能指标 (6)4. 安装与接线 (7)4.1. 外形尺寸 (7)4.2. 开孔尺寸 (8)4.3. 接线 (8)5. 仪表运行与操作 (10)5.1. 面板与按键 (10)5.2. 仪表画面构成 (10)5.3. 仪表画面切换流程图 (11)5.4. 初始化画面 (11)5.5. 测量值数显画面 (12)5.6. 详细信息画面 (13)5.7. 参数设置画面 (22)6. 参数一览表 (31)6.1. 报警参数 (31)6.2. 输入参数 (31)6.3. 输出参数 (33)6.4. 通讯参数 (33)6.5. 记录参数 (34)6.6. 打印参数 (34)7. 功能及相应参数详细说明 (35)7.1. 测量和调校 (35)7.2. 报警功能 (36)7.3. 变送输出 (38)7.4. 通讯接口 (39)7.5. 数据记录 (40)7.6. U盘转储 (40)7.7. 打印 (41)1.概述XSR10R无纸记录仪与各类传感器、变送器配合,可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。
♦采用分辨率为128×64的图形点阵液晶,全中文界面,操作方便。
♦显示内容丰富全面,包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
♦最多4通道测量输入,适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
♦4点报警输出,可选择10种报警方式,报警灵敏度独立设定。
具备延时报警功能,可记忆最近6次报警的通道、时间、报警方式。
♦全透明、高速、高效的网络化通讯接口,实现计算机与仪表间完全的数据传送和控制。
智能无纸记录仪使用说明书文件版本号:20210728001目录一.产品介绍 (3)二.技术指标 (4)2.1.充电 (4)2.2采集卡 (4)2.3数据传输模式 (4)2.4硬件性能 (4)2.5环境参数 (5)2.6软件性能 (5)三.使用方法 (6)3.1外形尺寸及安装步骤 (7)3.2接口定义 (7)3.3输入信号接线方式 (7)3.4报警输出 (8)3.5外供电输出 (8)3.6电源输入要求 (8)3.7使用方法 (9)四.协议说明 (18)4.1寄存器列表 (18)4.2通讯协议 (18)五.程序升级说明 (20)六.通讯软件说明 (22)6.1上位机软件安装 (22)6.2系统界面介绍 (22)6.3建立设备和通讯设置 (23)6.4历史数据 (31)6.5系统退出 (36)七.故障分析与排除和注意事项 (37)7.1故障分析与排除 (37)7.2注意事项 (37)一.产品介绍智能无纸记录仪是一款体积小巧功能强大的无纸记录仪,采用先进的物联网云平台,可以远程查看数据,随时随地不受限制查看所需数据,操作简单方便、界面清析直观、在各行各业中得到广泛应用。
智能无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能,吸纳了各种国内外数据记录仪的优点,应用最新的显示技术、微电子技术、数据存储和通讯技术,是一款功能齐全、操作方便、精确可靠、高性价比的产品。
●产品选型一览表版本类型功能配置基础版6通道输入4路模拟输入+2路频率+2路继电器+RS485基础版12通道输入8路模拟输入+4路频率+4路继电器+RS485网口版6通道4路模拟输入+2路频率+2路继电器+以太网+RS485网口版12通道8路模拟输入+4路频率+4路继电器+以太网+RS485WIFI版6通道4路模拟输入+2路频率+2路继电器+WIFI+RS485WIFI版12通道8路模拟输入+4路频率+4路继电器+WIFI+RS4854G版6通道4路模拟输入+2路频率+2路继电器+4G+RS4854G版12通道8路模拟输入+4路频率+4路继电器+4G+RS485WIFI+网口6通道4路模拟输入+2路频率+2路继电器+WIFI+网口+RS485WIFI+网口12通道8路模拟输入+4路频率+4路继电器+WIFI+网口+RS4854G+网口6通道4路模拟输入+2路频率+2路继电器+4G+网口+RS4854G+网口12通道8路模拟输入+4路频率+4路继电器+4G+网口+RS485二.技术指标2.1.供电方式(交流、直流可选)1、交流:AC85~265V2、直流:8-24V(交流供电时输出直流24V)3、功耗:<5W2.2采集卡输入信号输入及精度2.3数据传输模式1、无线通讯:4G、WIFI、THREAD、LORA、(4选一)2、有线通讯:RJ45网口通讯、两路RS485一路北向,一路南向[可支持定制]3、外部转存:U 盘(标准USB2.0通讯文件系统FAT 格式或者FAT32)2.4硬件性能●环保阻燃塑胶外壳,颜色可以定制,默认黑色●USB2.0标准接口●电容式触摸屏●480*480彩色液晶显示屏●8G 贮存容量(可选更大容量)支持存储两年数据记录●抽屉式SIM 卡座●SMA 天线连接座●重量:500g输入类型测量的范围(示值范围)精度(引用误差、绝对误差)分辨率DC 电压0-10V-0.5V 至+11.000V 0.05%F.S ±0.1mV 0.01V 0-5V -0.5V 至+5.500V 0.05%F.S ±0.1mV 0.01V ±20mV -21mV 至+21mV 0.005%F.S.±0.005mV 0.01mV ±100mV-110.0mV 至+110.0mV 0.005%F.S.±0.005mV 0.01mV DC 电流4-20mA+3mA 至+21.00mA0.005%F.S.±0.005mA 0.01mA主机测量精度(相对误差)热电偶K -60℃至+1372℃±0.05%rdg.±2.0℃0.01℃J -200℃至+1200℃±0.05%rdg.±2.0℃0.01℃E -200℃至+1000℃±0.05%rdg.±3.0℃0.01℃T -200℃至+400℃±0.05%rdg.±2.0℃0.01℃N -200℃至+1300℃±0.05%rdg.±2.5℃0.01℃W+1500℃至+2315℃±0.05%rdg.±3.5℃0.01℃0℃至+1500℃±0.05%rdg.±3.0℃R +800℃至+1768℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±4.0℃S +800℃至+1768℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±2.0℃B +800℃至+1820℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±4.0℃热电阻Pt100-200℃至+660℃±0.05%rdg.±0.4℃0.01℃PT1000-50℃至+300℃±0.05%rdg.±0.4℃0.01℃●尺寸:96*96*102MM2.5环境参数●工作环境:-20℃~60℃0%~95%RH●存储环境:-20℃~65℃30%~80%RH●海拔:0~4000m正常工作,在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃。

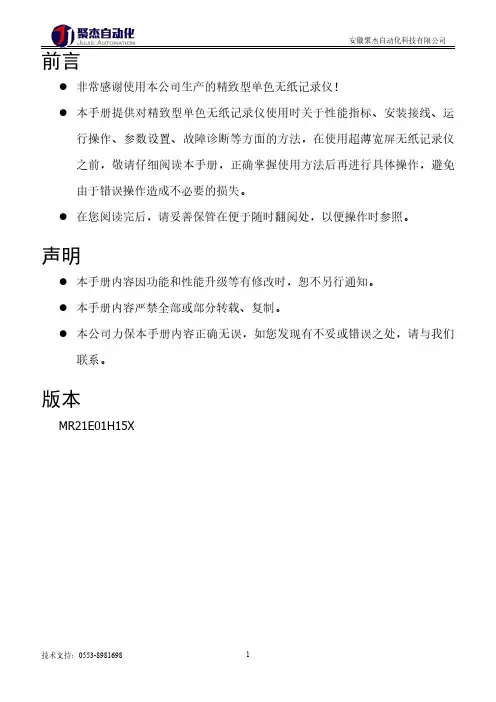

前言●非常感谢使用本公司生产的精致型单色无纸记录仪!●本手册提供对精致型单色无纸记录仪使用时关于性能指标、安装接线、运行操作、参数设置、故障诊断等方面的方法,在使用超薄宽屏无纸记录仪之前,敬请仔细阅读本手册,正确掌握使用方法后再进行具体操作,避免由于错误操作造成不必要的损失。
●在您阅读完后,请妥善保管在便于随时翻阅处,以便操作时参照。
声明●本手册内容因功能和性能升级等有修改时,恕不另行通知。
●本手册内容严禁全部或部分转载、复制。
●本公司力保本手册内容正确无误,如您发现有不妥或错误之处,请与我们联系。
版本MR21E01H15X装箱物品打开包装箱后在您使用之前请确认以下事项。
一旦您收到的产品、数量有误或外观上有物理损坏时,请与供货商或我公司联系。
精致型单色无纸记录仪安装支架说明书产品合格证数据管理软件光盘序号名称单位数量备注1精致型单色无纸记录仪台12安装支架(含螺钉)根2用于盘式安装固定3说明书本14产品合格证/保修卡份15数据管理软件(光盘)张16RS-232C/485转换模块个可选配件7RS-232C通讯线根可选配件8U盘个可选配件9微型打印机(含其附件)个可选配件注意事项开箱时如发现仪表因运输而致的破损,请与供货商或我公司取得联系本系列仪表适用于一般工业场合,如有特殊的使用要求请另行设置保护装置为了您和仪表的安全,请勿带电安装。
请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电仪表请安装在室内,安装位置请保证通风顺畅(以防仪表内部温度过高),避开风雨和太阳直射,切勿在下列场合中安装:温度和湿度超过使用条件的场合有腐蚀性、可燃性或爆炸性气体的场合有大量粉尘、盐及金属粉末的场合水、油及化学液体易溅射到的场合有直接振动或冲击的场合电磁发生源的场合仪表在靠近电源动力线、强电场、强磁场、产生静电、噪声或交流接触器等干扰的场合应采取相应的屏蔽措施为避免测量误差,传感器是热电偶时,请使用相应的补偿导线传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差为延长仪表的使用寿命,请定期进行保养和维护。
LD800无纸记录仪使用手册(Ver1.2)前言感谢购买本公司的产品!本手册是关于公司800无纸记录仪仪表的功能、设置、接线方法、操作方法等的说明书。
在您操作使用之前请先阅读本说明书,阅读完后,请妥善保管于随时可以翻阅的地方,以便您在操作时可以参照。
注意本系列产品品质与功能不断提升,若实物与本手册内容有不符的地方,请以实物为准,或与技术人员联系,感谢您的支持。
阅读指南〖手册目标〗本手册将向用户介绍800无纸记录仪的功能、操作方法等,并帮助用户迅速熟悉并使用仪表。
通过本手册,您将对本公司800无纸记录仪有一个全面的了解,并为您提供该仪表使用过程中遇到问题的解决办法以及获得资源和帮助的渠道。
〖手册构成〗第1章:产品使用前;第2章:①800产品的概述②指导用户正确安装仪表;第3章:仪表接线说明;第4章:仪表操作指南;第5章:仪表界面参数说明;第6章:仪表系统参数功能说明;第7章:仪表功能描述;第8章:仪表数据存储操作与分析说明;第9~12章:应用组态举例与单位。
〖手册约定〗【注意】的意思是请读者注意哪些需要注意的事项;【警告】的意思是请读者千万注意某些事项,否则将造成严重错误。
目录1、使用前 (1)1.1开箱 (1)1.2配件清单 (1)1.3注意事项 (1)2、800型无纸记录仪产品规格 (2)2.1概述 (2)2.1.1主要特点 (2)2.1.2技术指标 (2)2.1.3仪表型号定义 (3)2.2仪表安装 (4)2.2.1安装环境 (4)2.2.2安装尺寸 (4)2.2.3安装方式 (4)2.2.4接线端子说明 (5)2.2.5面板说明 (6)3、接线说明 (7)3.1电源接线 (7)3.2报警输出接线 (7)3.3微型打印机接线 (7)3.4信号输入接线 (7)3.5通讯接线 (8)4、操作指南 (10)4.1仪表参数设置方法 (10)4.1.1字符串型参数的设置方法 (10)4.1.2密码型参数的设置方法 (10)4.1.3整数型和定点数型参数的设置方法 (11)4.1.4定点数型参数小数点的设置方法 (11)5、画面说明 (12)5.1实时曲线界面 (12)5.2实时圆图界面 (12)5.3概貌显示界面 (13)5.4特大数显界面 (13)5.5流量显示界面 (14)5.6棒图显示界面 (14)5.7历史曲线界面 (15)5.8历史圆图界面 (15)5.9微型打印机操作界面 (15)5.10系统配置界面 (16)5.11系统组态界面 (16)6、系统组态参数设置说明 (18)6.1系统参数说明 (18)6.2模拟量输入参数说明 (18)6.3运算通道参数说明 (19)6.4流量运算参数说明 (20)6.5折线运算参数说明 (21)6.6通道参数说明 (21)6.7通道报警参数说明 (22)6.8累积报表参数说明 (22)7、功能说明 (24)7.1数字滤波 (24)7.2报警输出 (24)7.3打印功能 (24)7.4流量积算 (24)7.5.1流量累积组态流程 (24)7.5.2流量计算数学模型 (25)7.5.3累积系数的组态 (26)7.5.4补偿类型的组态 (26)7.5.5过热蒸汽补偿模式 (26)7.5.6饱和蒸汽补偿模式 (26)7.5.7一般气体补偿模式 (26)7.5.8线性温度补偿模式 (27)7.5.9流量累积批量输出功能 (27)8、数据导出及分析 (29)8.1数据的导出 (29)8.2数据分析软件的使用 (29)9、附录1 流量累积应用组态举例 (32)10、附录2 运算通道应用组态举例 (39)11、附录3 折线运算应用组态举例 (40)1、使用前1.1 开箱开箱时注意不要向内部施加过大的力,箱体应朝上,从箱体封口处打开。
实业公司无纸记录仪操作规程一、引言为了规范实业公司无纸记录仪的使用,提高工作效率,确保信息记录的准确性和安全性,特制定本操作规程。
二、适用范围本操作规程适用于实业公司内所有无纸记录仪的使用和维护。
三、基本原则1.符合相关法律法规和公司规定,保证记录真实、准确、完整;2.严禁私自篡改、删除记录,一经发现将追究相关责任;3.具备备份和恢复功能,确保数据的安全性和可靠性;4.颜色条形码用于记录不合格项,以便及时处理;5.使用过程中要注意保护机器设备,确保其正常运转。
四、无纸记录仪的开机和登录1.确保仪器是否通电,打开电源;2.等待机器启动,启动过程中请勿随意操作;3.出现登录界面后,使用操作员账号和密码登录;4.登录成功后进入主页面。
五、无纸记录仪的数据记录和保存1.选择需要记录的项目或者指标;2.根据要求填入相应的数值或文字;3.点击保存按钮,确保数据保存成功;4.保存后数据将自动提交到数据库,并生成记录报表;5.完成数据记录后,点击退出按钮进行退出。
六、无纸记录仪的数据查询和报表生成1.进入主页面,点击查询按钮;2.选择需要查询的项目或者指标;3.根据要求选择查询时间范围;4.点击查询按钮,系统将自动匹配相关数据;5.查询结果将以报表形式呈现,可保存或打印。
七、无纸记录仪的备份和恢复1.定期进行数据备份,确保数据的安全性;2.点击设置按钮,选择备份选项;3.选择数据备份的路径和存储设备;4.点击备份按钮,等待备份完成;5.如需恢复数据,同样需要进入设置界面进行操作。
八、无纸记录仪的维护和保养1.定期进行清洁,确保机器正常运行;2.清洁前请关闭电源,使用干净的软布擦拭;3.避免接触水或其他液体;4.定期检查设备软件和硬件,确保其正常运转;5.出现问题及时向技术人员报修。
九、违规处理和处罚1.发现有篡改、删除记录等违规行为,将取消相关人员的使用权限;2.发现私自更改仪器配置或者关闭关键功能,将严肃处理;3.发现数据丢失或损毁,造成严重后果的,将追究相关责任;4.对于违反相关规定的人员,将视情况给予相应的处罚。
前言非常感谢贵单位使用本公司生产的无纸记录仪。
本安装使用手册是以初次购买者或考虑选用者为对象,对无纸记录仪功能及其使用进行说明。
✓使用无纸记录仪之前,敬请仔细阅读本手册,在充分理解的基础上,再对无纸记录仪进行安装、操作和维护,错误的安装或使用会导致仪表损坏。
✓公司产品持续发展改进。
我们保留在预先不通知的情况下,对此手册中描述的任何产品进行修改和改进的权利;我们保留在预先不通知的情况下,修改或废止本文档的权利。
对改进的产品如有相应的安装使用手册或改进说明,若本手册中的描述与仪表实物存在不符,请以实物为准。
✓严禁擅自对无纸记录仪进行任何改造!如由此造成的事故,本公司恕不负责。
✓本公司向最终用户保证,该仪表供货时的硬件、附件在材质和制造工艺上都不存在任何缺陷。
在仪表到货之日起的1年质保期内,仪表如有缺陷,本公司给予免费维修或更换。
目录前言 (I)1.1概述 ................................................................................................................................................................... 31.2主要特点 ........................................................................................................................................................... 31.3.1技术参数 ................................................................................................................................................... 31.3.2万能输入类型量程表 ............................................................................................................................... 5第二章规格选型 ........................................................................................................................................................ 5第三章开箱检查 ...................................................................................................................................................... 52.1外包装检查....................................................................................................................................................... 53.2开箱................................................................................................................................................................... 53.3箱内货物清单................................................................................................................................................... 6第四章安装与接线 .................................................................................................................................................... 64.1使用环境........................................................................................................................................................... 64.2安装开孔尺寸................................................................................................................................................... 64.3安装步骤........................................................................................................................................................... 74.4接线................................................................................................................................................................... 74.4.1 端子说明 .................................................................................................................................................. 74.4.2 电源线的连接 .......................................................................................................................................... 74.4.3 信号线的连接 .......................................................................................................................................... 84.4.4 通讯线的连接 .......................................................................................................................................... 8第五章操作说明 ........................................................................................................................................................ 85.1操作面板 ........................................................................................................................................................... 85.2操作主菜单 ....................................................................................................................................................... 95.3曲线显示界面 ............................................................................................................................................... 105.4数值显示 ....................................................................................................................................................... 115.5记录追忆界面 ............................................................................................................................................... 125.6报警追忆界面 ............................................................................................................................................... 145.7组态菜单设置 ............................................................................................................................................... 155.7.1系统组态设置 ....................................................................................................................................... 165.7.2通道组态设置 ....................................................................................................................................... 185.7.3报警组态 ............................................................................................................................................... 195.7.4通讯组态 ............................................................................................................................................... 205.7.4.1 串口实时传送数据 .......................................................................................................................... 215.7.4.2 串口实时打印数据 .......................................................................................................................... 215.7.4.3 U盘转存数据 ................................................................................................................................... 22第六章故障分析及排除 ........................................................................................................................................ 24第一章概述1.1概述无纸记录仪是特别针对各种工业过程控制现场实际情况设计生产的新型仪表。
4#楼无纸记录仪使用说明一.简介概要无纸记录仪将以前记录在记录纸上的测量/运算数据显示在液晶画面上,同时也可以保存在外部存储媒体中。
显示数据是仪表画面显示曲线和数显的数据。
它是仪表从采样到的数据中筛选出来的。
一个数据相当于曲线画面上的一个点,一个数据所代表的时间是由仪表的记录间隔所决定的。
※本记录仪记录间隔时间设定为2分钟。
(理论上记录间隔时间为2分钟时,数据在记录仪中的储存时间为360天)二.显示屏认识画面由状态显示部分和数据显示部分构成。
状态显示---显示画面名称,日期和时间,输入采集板状态,数据显示---显示测量/运算数据的数字/棒图/曲线显示或者报警/打印/备份等的运行画面。
各部分的名称和功能1. 显示屏——显示曲线等各种运行画面,组态画面。
2. 操作盖——操作按键,插入或取出U 盘等外部存储媒体时,请打开盖子进行。
打开盖子扣住盖子上方的扣子面向操作者方向一拉即可。
此盖子在不进行上述操作时请务必关好。
3. USB口——USB 接口,插入U 盘备份数据时使用。
4. 翻页键——运行画面时切换画面使用可与确认键形成组合键,进入组态画面。
5. 左移键——向左移动光标,向前追忆等功能。
6. 右移键——向右移动光标,向后追忆等功能。
7. 上移键——增加光标所在值的量,切换通道等功能。
8. 下移键——减少光标所在值的量,切换时标等功能。
9. 确认键——执行光标所在按钮的动作编辑光标所在值,切换追忆方式等功能。
三.运行画面切换运行画面由数显画面、棒图画面、实时曲线画面、历史曲线画面、报警列表画面、数据打印画面、数据备份、累积报表组成。
※各个画面间使用[翻页]键来进行切换。
1.历时曲线的读取(历史曲线追忆提供两种方式,连续追忆和定点追忆。
)连续追忆状态与定点追忆状态的切换,连续追忆状态下使用[确认]键切换到定点追忆状态。
定点追忆状态下使用[确认]键切换到连续追忆状态。
2.连续追忆状态切换曲线组合连续追忆状态下,使用[上键],切换显示到下一通道的曲线。
E12D1WPR90系列 彩色无纸记录仪 使用说明书Paperless Recorder苏州迅鹏仪器仪表有限公司User ’s Manual前言前言感谢您购买本公司产品!本用户手册为正确地选用、调校、组态、安装、使用和维护本产品作了必要的说明,是使用和维修人员的必读资料。
为了确保正确使用WPR90记录仪,请在使用之前先阅读本用户手册。
请将本手册妥善保管,放置在便于查阅的地方。
用户手册的注意事项⏹本用户手册如有变动,恕不通知,随时更正,查阅时请以最新版本为准。
请参照封面右下角的用户手册版本号。
⏹若用户发现用户手册中有错误、遗漏等,请与本公司联系。
⏹本公司不承担由于用户错误操作所引起的事故和危害。
⏹本用户手册所讲述的功能,不作为将产品用做特殊用途的理由。
⏹本用户手册内容严禁全部或部分转载、复制。
⏹本用户手册电子版为彩色,印刷版为黑白色,手册中部分文字和插图涉及到彩色颜色的说明时,若查看印刷手册无法辨识,请查阅电子版手册。
(Simplified Chinese)i前言ii 安全须知为确保您能安全使用WPR90仪表,操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程,则可能会损坏本仪表提供的保护。
由于违反这些说明和注意事项而产生的产品问题和故障,我公司不承担责任。
◆电源在接通本仪表的电源之前,请务必确保供给电源电压与仪表电源电压一致,仔细检查接线是否正确无误。
仪表断电及再次上电的间隔必需在5s以上。
◆接地保护为了防止触电,在接通本仪表电源之前请务必进行接地保护。
◆接地保护的必要性请不要切断本仪表内部或外部的接地保护线或者拆掉接地保护端子的接线。
否则会使本仪表的保护动作失效,处于危险状态。
◆接地保护功能的缺陷如果您认为接地保护等保护功能可能存在问题时,请不要运行本仪表。
请检查无误后再运行。
◆请勿在下列场合使用仪表1.暴露于阳光直射的场合;2.温度和湿度超过使用条件的场合;3.有腐蚀性气体或可燃性气体的场合;4.有大量粉尘、盐及金属性粉末的场合;5.水、油及化学液体易溅射到的场合;6.有直接震动或冲击的场合;请不要在可燃性气体、爆炸性气体或有蒸汽的场所运行本仪表。
User's Manual杭州米科传感技术有限公司更多资讯请扫二维码服务电话:400-163-1718杭州米科传感技术有限公司无纸记录仪使用说明书U-MIK-R8000A-ZK CN4第4版前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册,正确使用本产品,避免由于错误操作造成不必要的损失。
●在您阅读完后,请妥善保管在便于随时取阅的地方,以便操作时参照。
注意●本手册内容如因功能升级等有修改时,恕不通知。
●本手册内容我们力求正确无误,如果您发现有误,请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-MIK-R8000A-ZKCN4第四版2021年2月安全注意事项为了安全使用本产品,操作时请务必遵守以下描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前,请熟读本手册,并对产品有深入了解。
●本手册只对产品的功能进行阐述,本公司不保证该产品将适合于用户的某一特殊用途。
产品保护、安全及改造相关注意事项●为了确保安全使用本产品以及由其控制的系统,操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程,则有可能会损坏本产品所提供的保护功能。
对由以上情况产生的质量、性能、功能和安全问题,本公司不承担任何责任。
●为本产品及其控制系统安装防雷装置,或设计安装单独的安全保护电路时,需要借助其他的设备来实现。
●如果需要更换产品的零部件,请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶设备、航空设备和医疗器械等。
如有应用,用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
在本手册中使用了以下几种安全标志:危险标志,若不采取适当的预防措施,将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
Paperless RecorderRD-MV102-1Starts at$267314 cm (5.5") TFT Color DisplayRD-MV210-1, $4454, shown smaller than actual size.ߜUp to 12 Channels on RD-MV100ߜUp to 30 Channelson RD-MV200RD-MV204-1Starts at$423426 cm (10.4")TFT Color DisplayߜProgrammable Inputs:RTD, Thermocouple,VoltageߜTFT Color LCD for Better ViewingߜRemovable Storage on 3.5" Floppy Disk, Zip Disk, or PCMCIA ATA Flash Memory Card ߜData Collection Over Ethernet Network (Standard)ߜNetwork-Compatible Sophisticated Software ߜHighly Reliable HardwareToday’s users want mobile capabilities in all types of devices that use information. Cellular phones andnotebook computers are embodiments of this concept of mobility. With the RD-MV100/200 OMEGA is now setting the mobility standard for data loggers.The RD-MV100/200’s internal memory can store approximately 27 hours of continuous data when recording at 1-second intervals with a 6-channel model, or 8 hours when using a20-channel model. The RD-MV100/200is standard equipped with an Ethernet (10BASE-T) port for high-speed communications. The Ethernet capability makes it possible to form a simple network of PCs andRD-MV100/200 units using a hub orconnect the RD-MV100/200 to a LAN.* See page S-18 for details.Common Specifications Removable Storage Medium:3 options (3.5" floppy disk, zip disk, PCMCIA ATA flash memory card) Inputs: DC voltages, thermocouples, resistance temperature detectors, and digital inputs can be mixedRD-MV100 External Dimensions: Approx 225 H x 152 W x 240 mm D(9 x 6 x 9.5")Weight:Approx 4 kg (8.8 lb)RD-MV200 External Dimensions: Approx 338 H x 281 W x 252 mm D(13 x 11 x 10")Weight:Approx 7 kg (15.4 lb)Input Unit:Input Types: Floating unbalanced input, inter-channel isolation; (however, a common terminal is used for b terminals of RTDs)Measurement Intervals:RD-MV102/104/204/208: 125 msRD-MV106/112/210/220/230: 1 second (measurement interval is 2 seconds when the A/D integrating time is setto 100 ms)Input Ranges, Measuring Ranges,and Measurement/Display Accuracy: (Reference operating conditions: 23±2°C; 55 ±10% RH; supply voltage: 90 to 132, 180 to 250 Vac; supply frequency: 50/60 Hz ±1%; warmup time: 30 minutes or longer; performance under conditions, such as vibrations, which do not affect equipment operations)Reference Junction Compensation (RJC): INT (internal)/EXT (external) switching possibleRJC Accuracy:Type R, S, B, C: ±1°C; Type K, J, E, T, N, L, U: ±0.5°C (when measured at 0°C or higher)Maximum Input Voltage:2 Vdc or lower voltage range and thermocouple: ±10 Vdc(continuous); 6 V, 20 Vdc voltage range:±30 Vdc (continuous)Input Resistance: 2 Vdc or lower voltage range and thermocouple: 10 MΩor greater; 6 V, 20 Vdc voltage range: approx 1 MΩInput External Resistance:DC Voltage, Thermocouple Input:2 KΩor lessRTD Input:10 Ωor less per line (equal on all 3 lines)Input Bias Current:10 nA or less Maximum Common Mode Noise Voltage:250 Vac rms (50/60 Hz) Common Mode Rejection Ratio:120 dB (50/60 Hz ±0.1%; 500 Ωunbalanced; negative terminal to ground) Normal Mode Rejection Ratio:40 dB (50/60 Hz ±0.1%) Thermocouple Burnout:SensorON/OFF switching possible; burnout upscale/downscale switching possible CalculationDifference Calculation:Difference calculation between any channels Difference Calculation Range:DCV, TC, RTDLinear Scaling: Scaling range: DCV, TC, RTD; scalable value: -30000 to 30000Square Root Scaling:Scaling range: DCVScalable value: -30000 to 30000Display UnitDisplay Colors: Trend and bar graphdisplays: 12 colors for RD-MV100,16 colors for RD-MV200Background: white or blackTrend Display:Direction:Vertical or horizontalNumber of Windows:Switchingbetween 4 (4 groups)Thickness:1, 2, or 3 dotsWaveform Update Rate:15 or 30seconds (125 ms measurement intervalmodel only); 1, 2, 5, 10, 20, or 30minutes; or 1, 2, 4 hours (per div)Bar Graph Display:Direction: Vertical or horizontalNumber of Windows:Switchingbetween 4 (4 groups)Scale:Can be set in range of 4 to 12Horizontal Bar Graph ReferencePosition:End or centerUpdate Rate:1 secondDigital Display: Update rate: 1 secondOverview Display: Measurement valuesand alarm status on all channelsInformation Display: Alarm summary,message summary, memory information,media information, etc.Other Displayed Information:Memory status, scale values(0, 100%, display ON/OFF switchingcapability); grid (number of divisions canbe set between 4 and 12), and hours:minutes; time (year/month/date,hours/minutes/seconds); trip line(thickness: 1, 2, or 3 dots); Messages(maximum 16 characters, up to 8 types),alarm marksData Reference FunctionData can be played back from internalmemory or a removable storage mediumDisplay Types:Split screen (divided in 2)or whole screen; time axis operations:Zoom-in/-out display, scrollingStorage FunctionsRemovable Storage Drive: A drive forthe following types of media can beselected when you place your order:3.5" floppy disk (2HD), Zip disk, orPCMCIA ATA flash memory cardData Saving Method: Manual saving orauto-savingManual Saving: Saves data when a removable storage medium is inserted Auto-SavingSaving Display Data: Saves data to a removable storage medium periodically (every 10 minutes to 31 days)Saving Event Data: Saves data to a removable storage medium periodically (every 3 minutes to 31 days when trigger is not yet specified)or saves data when sampling period ends (when trigger is specified)Data Saving IntervalsDisplay Data Files: Interval varies according to the waveform update rate Event Data Files:Sampling interval is specifiedEvent Data File Sampling Intervals: RD-MV102/104/204/208: 125, 250,500 ms; 1, 2, 5, 10, 30, 60, or 120 seconds Measurement Data Files: The following two types of files can be created:1. Event data files (to save instantaneousvalues sampled at specified samplingintervals)2. Display data files (to save maximum andminimum values occurring in displayupdate interval in measurement datasampled at measurement interval)The two files can be combined as follows: 1. Event data file (trigger only)plus display data file2. Display data file only3. Event data file onlyData Format: OMEGA®standard format (binary format)Display DataMeasurement Data: 4 bytes per data Calculation Data: 8 bytes per data Event DataMeasurement Data: 2 bytes per data; Calculation Data:4 bytes per data Manual Sampling DataStorage Trigger: Key input or contact input Data Format: ASCII formatMaximum Stored Data: 50 dataTLOG Data (with calculation option only): Time series integrated (totalized) value, maximum value, minimum value, average value, max/min valueStorage Trigger: Data saved when TLOG time is upReport Data (with calculationoption only): Periodic average value, maximum value, minimum value, and integrated (totalized) valueTypes: hourly reports, daily reports, daily + weekly reports, daily + monthly reportsData Format: ASCIIScreen Copying Function Copying Method: Key inputData Format: PNGOutput to: Removable storage medium or online outputTrigger FunctionsEvent Data File: Select FREE, TRIG, or ROTATE mode Display Data + Event Data File:Select TRIG or ROTATE modeTrigger Source: Key input, remotecontrol (optional), alarmPretrigger: Works with event data;0, 5, 25, 50, 75, 95, or 100%Alarm FunctionsMaximum Number: A maximum of4 alarms can be set on each channelAlarm Types: High/low limits,high/low difference limits, rate ofchange increase/decrease limitsRate of Change AlarmTime Interval:Measurement interval x 1 to 15Display: Status (alarm type) andcommon alarm display in digital displayarea when alarm occurs; hold/no holdswitching capabilityHysteresis: ON (0.5% of displayspan)/OFF switching (common toall channels/levels)Outputs: 2, 4, 6, 12, or 24 (12 and 24can be specified for RD-MV200 only)operation excitation/no excitation,hold/no hold switching capabilityStorageStored Information: Alarmoccurrence/clear time, alarm typeNumber of Saved Items:Maximum 120 (most recent)COMMUNICATION FUNCTIONSNetwork Type: Ethernet (10BASE-T)Basic Protocol: TCP/IPFile Transfer Function: Automatictransfer from RD-MV100/200 (FTP clientprotocol); file transfer in response torequest from host computer (FTPserver protocol)Real Time Monitor Function:Real time online monitoring ofRD-MV100/200 measurement data(proprietary protocol)Transferable Files: Display data files,event data files, report data, andscreenshot dataFTP Server Functions: Directoryoperations on a removable storagemedium, file output, file deletion, andinformation on available memory spacein a storage mediumDisplay:RD-MV100: 5.5" TFT color LCD(320 x 240 dots)RD-MV200: 10.4" TFT color LCD(640 x 480 dots)Supply VoltageAC Power Supply: 90 to 132,180 to 250 Vac, 50/60 Hz, 80 VADC Power Supply: 10 to 18 Vdc, 42 VAAmbient:5 to 40°COptional SpecificationsAlarm Output Relay Contacts(/A1, /A2, /A3, /A4, /A5) :250 Vdc/0.1 A (resistance load),250 Vac (50/60 Hz)/3 A. NO-C-NC(excitation/no excitation, AND/OR,hold/no hold switching capability)Serial Communications (/C2, /C3):RS232 or RS422-A/485 (4-wire half-duplex multidrop connection); 1200, 2400,4800, 9600, 19200, 38400 bps; 7 or 8 bits,1 stop bit, odd/even/none parityFail/Memory End Output (/F1):Relay output from back side before starttime specified for display data fileoverwriting or when system abnormalityoccurs (1, 2, 5, 10, 20, 50, or 100 hourscan be specified)Screw Input Terminals (/H3):(/H3 option for RD-MV100 only;specified suffix code for RD-MV200)The standard clamp input terminals arereplaced with screw type input terminalsMathematical Calculation and ReportFunctions (/M1):Addition, subtraction, multiplication, division,square root, absolute value, commonlogarithm, exponent, power, relationships(<, >, =, ≠), logical calculations (AND, OR,NOT, XOR),time series data average;maximum, minimum, and integrated(totalized) values; up to 12 constants can beset for RD-MV100, 30 for RD-MV200Report Types:Hourly reports, dailyreports, daily + weekly reports,daily + monthly reportsCalculation Types:Average,maximum, minimum, and integrated(totalized) valuesRemote Control (/R1):Memory start/stop, event data filetrigger, time adjustment, calculationstart/stop, calculation data reset, manualsampling, message writing, alarm ACKApplication SoftwareDAQSTANDARD (included)DATA VIEWER: Configurationsoftware (see next page)DAQEXPLORER (sold separately)Functions include:Desktop (file transfers, configurations,etc., using operations on desktop); datamonitoring; hardware configurations(online or using a removable storagemedium; data viewer; printout ofplayback data; file conversion to ASCII,Lotus 1-2-3, and MS-Excel formats)RD-MV106-1,$2784, shownsmaller thanactual size.Digital Display Bar Graph DisplayOverview Display Information Display4-Split Screen Data ViewerThe data viewer can be used to convert fileformats and play back data files saved onthe RD-MV100/RD-MV200 (event data,display data, TLOG data files), and data filestransferred to a file server using a protocolsuch as FTP (event data, display data,TLOG data files); the file conversionfunctions let you convert RD-MV100/200data files to ASCII format, as well as theformats of off-the-shelf spreadsheetprograms such as Lotus 1-2-3 andMS-ExcelConfiguration SoftwareThe configuration software can be used toenter various RD-MV100/200 configurations Display TypesCANADA www.omega.ca Laval(Quebec) 1-800-TC-OMEGA UNITED KINGDOM www. Manchester, England0800-488-488GERMANY www.omega.deDeckenpfronn, Germany************FRANCE www.omega.fr Guyancourt, France088-466-342BENELUX www.omega.nl Amstelveen, NL 0800-099-33-44UNITED STATES 1-800-TC-OMEGA Stamford, CT.CZECH REPUBLIC www.omegaeng.cz Karviná, Czech Republic596-311-899TemperatureCalibrators, Connectors, General Test and MeasurementInstruments, Glass Bulb Thermometers, Handheld Instruments for Temperature Measurement, Ice Point References,Indicating Labels, Crayons, Cements and Lacquers, Infrared Temperature Measurement Instruments, Recorders Relative Humidity Measurement Instruments, RTD Probes, Elements and Assemblies, Temperature & Process Meters, Timers and Counters, Temperature and Process Controllers and Power Switching Devices, Thermistor Elements, Probes andAssemblies,Thermocouples Thermowells and Head and Well Assemblies, Transmitters, WirePressure, Strain and ForceDisplacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and Strain Measurements, Load Cells, Pressure Gauges, PressureReference Section, Pressure Switches, Pressure Transducers, Proximity Transducers, Regulators,Strain Gages, Torque Transducers, ValvespH and ConductivityConductivity Instrumentation, Dissolved OxygenInstrumentation, Environmental Instrumentation, pH Electrodes and Instruments, Water and Soil Analysis InstrumentationHeatersBand Heaters, Cartridge Heaters, Circulation Heaters, Comfort Heaters, Controllers, Meters and SwitchingDevices, Flexible Heaters, General Test and Measurement Instruments, Heater Hook-up Wire, Heating Cable Systems, Immersion Heaters, Process Air and Duct, Heaters, Radiant Heaters, Strip Heaters, Tubular HeatersFlow and LevelAir Velocity Indicators, Doppler Flowmeters, LevelMeasurement, Magnetic Flowmeters, Mass Flowmeters,Pitot Tubes, Pumps, Rotameters, Turbine and Paddle Wheel Flowmeters, Ultrasonic Flowmeters, Valves, Variable Area Flowmeters, Vortex Shedding FlowmetersData AcquisitionAuto-Dialers and Alarm Monitoring Systems, Communication Products and Converters, Data Acquisition and Analysis Software, Data LoggersPlug-in Cards, Signal Conditioners, USB, RS232, RS485 and Parallel Port Data Acquisition Systems, Wireless Transmitters and Receivers。
3、仪表的安装
(1)、在表盘上安装仪表的方法
按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔,将密封圈套在仪表上,再将仪表嵌入到开好的安装孔中,然后将面板安装固定夹装在盘面后面,卡在仪表上下两面,向前推动这两个固定夹,使仪表固定在盘面上,再剥掉显示屏上的保护膜即可(如果在同一表盘上安装多台仪表,应参考上图中推荐的仪表间外型尺寸
尺寸类型A型B型C型
宽1608096
高8016096
深110110110
选择菜单时,用于确认菜单中的选择项修改参数时,用于确认新设定的参数值画面显示时,配合“▲”键可进组态菜单页
显示历史数据时,用于确认下一步要修改的追忆时间设定参数时,配合“ ”键用于移动小数点的位置选择菜单时,用于光标下移
修改参数时,用于减少光标指定处的数值测量显示时,用于同一通道显示画面的翻页修改追忆时间时,用于减少光标指定处的时间值选择菜单时,用于光标上移
修改参数时,用于增加光标指定处的数值
修改追忆时间时,用于增加光标指定处的时间值选择菜单时,用于光标左移设定参数时,用于光标左移修改追忆时间时,用光标左移
显示历史数据时,用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中,用于停止搜索选择菜单时,用于光标右移设定参数时,用于光标右移修改追忆时间时,用光标右移
追忆历史数据时,用于从当前时间向前搜索追忆时段向后搜索追忆时段过程中,用于停止搜索
测量显示时,用于不同通道之间显示画面的切换设定结束时,用于进入测量显示画面
在实时曲线画面或历史曲线画面下,可修改曲线画面的时标手动调节控制时,用于手动/自动操作和切换
确认键
光标下移键
光标上移键
光标左移键光标右移键
F2
F1在确定仪表接线无误时,方可上电。
开机时,系统将会用几秒或几分钟左右的时间进行系统初始化,请耐心
备注:如果控制输出为阀门正反转输出,要将第3报警类型设为“PWP”,第4报警类型设为“PWN”。
3)“输出”参数
报 警 值报警回差报警通道输入通道报警类型
报 警 值报警回差报警通道输入通道报警类型
报 警 值报警回差
-1999 ——999999字0 —— 999999字
051—— 2NO:不报警AL:下限AH:上限STO:手自动状态输出
-1999 ——999999字0 —— 999999字
061—— 2NO:不报警AL:下限AH:上限STO:手自动状态输出
-1999 ——999999字0 —— 999999字
报警点设定值报警点回差值第五报警通道(不可修改)该报警对应的输入通道(≤2路)
报警类型选择
报警点设定值报警点回差值第六报警通道(不可修改)该报警对应的输入通道(≤2路)
报警类型选择
报警点设定值报警点回差值
10000501NO
10000601NO
1000
名 称输出通道输入通道
输出类型
输出下限
输出上限
输出通道输入通道
输出类型
设 定 范 围
0101,02,03
NO:无输出
电流:0~20 mA,0~10 mA
,4~20 mA
电压:0~5 V,1~5 V,
0~10V
-1999 —— 999999字
0%
-1999 —— 999999字
100%
0201,02,03
同上
说 明
第一输出通道(不可修改)01:对应于第一通道变送输出02:对应于第二通道变送输出03:模拟控制输出(见注1)
变送输出的信号类型(特殊要求请另说明)
变送输出时为下限量程值手动控制输出时的下限值
( 0%)
变送输出时为上限量程值手动控制输出时的上限值
(100%)
第二输出通道(不可修改)01:对应于第一通道变送输出02:对应于第二通道变送输出03:模拟控制输出(见注1)
变送输出的信号类型(特殊要求请另说明)
出 厂 预 置 值
0101
4—20mA 00
100010001014—20mA
注1、当输入通道等于3,即对应手动控制输出时,输出下限一定要设为0,输出上限一定要设为100.000;4)“设定”参数 (不开放)5)“手操”参数
输出下限输出上限输出通道输入通道
输出类型输出下限
输出上限输出通道输入通道
输出类型输出下限
输出上限-1999 —— 999999字
0%
-1999 —— 999999字
100%
0301,02,03
同上
-1999 —— 999999字
0%
-1999 —— 999999字
100%
0401,02,03
同上
-1999 —— 999999字
0%
-1999 —— 999999字
100%
变送输出时为下限量程值手动控制输出时的下限值
( 0%)
变送输出时为上限量程值手动控制输出时的上限值
(100%)
第三输出通道(不可修改)01:对应于第一通道变送输出02:对应于第二通道变送输出03:模拟控制输出(见注1)
变送输出的信号类型(特殊要求请另说明)变送输出时为下限量程值手动控制输出时的下限值
( 0%)
变送输出时为上限量程值手动控制输出时的上限值
(100%)
第四输出通道(不可修改)01:对应于第一通道变送输出02:对应于第二通道变送输出03:模拟控制输出(见注1)
变送输出的信号类型(特殊要求请另说明)变送输出时为下限量程值手动控制输出时的下限值
( 0%)
变送输出时为上限量程值手动控制输出时的上限值
(100%)
0010001000101
4—20mA
0010001000103
4—20mA
001000100
名 称输出类型
设 定 范 围mA/V:电压/电流输出FW0:无阀位反馈正反转控制
输出
FW1:带阀位反馈正反转控制
输出
说 明控制输出信号类型
出 厂 预 置 值
mA/V。
