ITC广播 T-6700操作说明

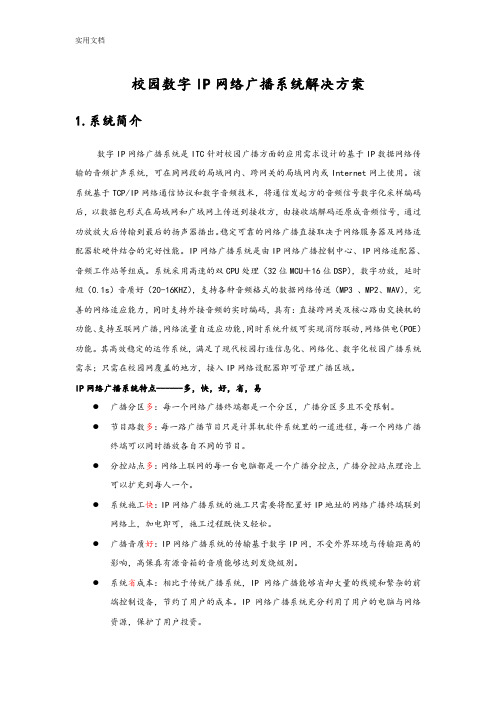

校园数字IP网络广播系统解决方案1.系统简介数字IP网络广播系统是ITC针对校园广播方面的应用需求设计的基于IP数据网络传输的音频扩声系统，可在同网段的局域网内、跨网关的局域网内或Internet网上使用。

该系统基于TCP/IP网络通信协议和数字音频技术，将通信发起方的音频信号数字化采样编码后，以数据包形式在局域网和广域网上传送到接收方，由接收端解码还原成音频信号，通过功放放大后传输到最后的扬声器播出。

稳定可靠的网络广播直接取决于网络服务器及网络适配器软硬件结合的完好性能。

IP网络广播系统是由IP网络广播控制中心、IP网络适配器、音频工作站等组成。

系统采用高速的双CPU处理（32位MCU＋16位DSP），数字功放，延时短（0.1s）音质好（20-16KHZ），支持各种音频格式的数据网络传送（MP3 、MP2、WAV），完善的网络适应能力，同时支持外接音频的实时编码，具有：直接跨网关及核心路由交换机的功能、支持互联网广播，网络流量自适应功能，同时系统升级可实现消防联动，网络供电（POE）功能。

其高效稳定的运作系统，满足了现代校园打造信息化、网络化、数字化校园广播系统需求；只需在校园网覆盖的地方，接入IP网络设配器即可管理广播区域。

IP网络广播系统特点------多，快，好，省，易●广播分区多：每一个网络广播终端都是一个分区，广播分区多且不受限制。

●节目路数多：每一路广播节目只是计算机软件系统里的一道进程，每一个网络广播终端可以同时播放各自不同的节目。

●分控站点多：网络上联网的每一台电脑都是一个广播分控点，广播分控站点理论上可以扩充到每人一个。

●系统施工快：IP网络广播系统的施工只需要将配置好IP地址的网络广播终端联到网络上，加电即可，施工过程既快又轻松。

●广播音质好：IP网络广播系统的传输基于数字IP网，不受外界环境与传输距离的影响，高保真有源音箱的音质能够达到发烧级别。

●系统省成本：相比于传统广播系统，IP网络广播能够省却大量的线缆和繁杂的前端控制设备，节约了用户的成本。

2004.01数控网络广播系统Numerical Control Network Broadcast System目录一、前言 (2)二、安装原则 (2)三、前端设备安装 (2)四、综合布线 (3)五、终端设备的安装 (3)六、操作软件的安装 (4)七、分控点的安装 (4)八、安装注意事项 (4)九、基本的调试方法 (5)十、常见故障分析 (5)一、附图一（网线做法） (7)二、附图二（系统连线图） (10)数控网络广播系统Numerical Control Network Broadcast System一、前言该数控广播系统是一种完全不同于传统公共广播系统的高科技产品，具有交互操作性、高可靠性、超强的可扩展性及方便的可管理性等无与伦比的性能。

该系统的安装比较传统的广播系统更为简单方便，但也有一些特定的安装规则，安装人员需仔细阅读安装手册，同时务必遵循安装规则。

安装时，如果有不明白的地方，请与就近的经销商联系，或与我们厂家联系，相信我们会给你最热情、最满意的答复。

二、安装原则1、为了保障你的安全和机器设备的不损坏，不准带电进行安装2、为了避免干扰，不准将线路与强电布置在一起（如电梯电源线）3、本系统的220V交流供电系统需有良好的接地装置，同时机柜、机壳等金属设备也需要接上地线，以防漏电。

4、尽量减少接点，确实无法避免时，不准将接点裸露在外。

5、终端服务器有一进一出，当接点较多时，要用厂家的线路分支器，切不可用市场的“RJ45三通”代替。

6、网线的制作线序见附图一。

三、前端设备的安装2、前端设备的定位前端设备均固定在标准机柜里面，理论上没有摆放顺序。

但为了操作方便、直观，建议按以下的方式摆放。

从上往下，一直摆放顺序为：TW-010TW-080TW-081TW-082TW-011TW-090TW-5250STW-1250TW-62503、前端设备之间的连线见附图二和附图三四、综合布线1、该数控广播系统采用RS422传输方式，两对双绞线同时传输数据，每个终端服务器不是直接简单的挂接在总线上，而是一进一出。

一、普通业务话筒操作流程
1）先按黄色区域按钮（可以单选或者任意组合），按钮旁亮起绿色指示灯为选中
2）按绿色区域按钮后听见提示音结束后进行喊话呼叫
3）呼叫使用完毕后按下绿色区域按钮结束喊话
二、主机喊话器消防紧急使用方法
1）拿下喊话器按下红色区域按钮
2）旋转绿色区域旋钮至分区选项后按下旋钮选中全区
3）按下蓝色区域开始按键，按住喊话器进行喊话呼叫
4）结束喊话后，只需把喊话器挂回黄色区域即可
三）音乐播放方法
1）按下绿色区域按键，播放音乐，再按一下，关闭音乐。

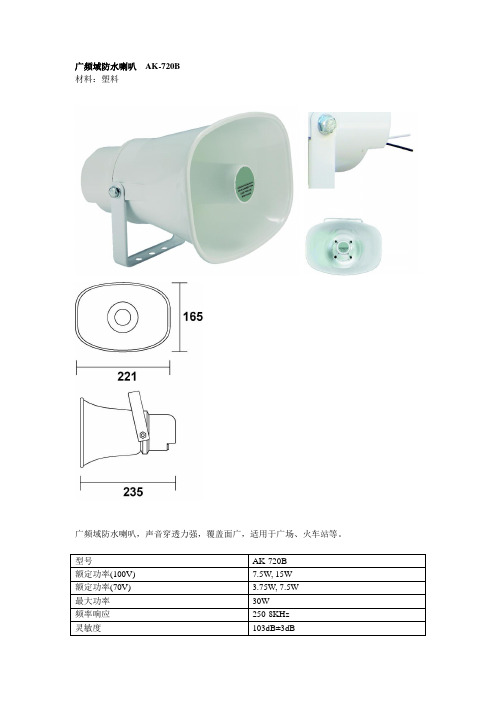

广频域防水喇叭AK-720B材料：塑料广频域防水喇叭，声音穿透力强，覆盖面广，适用于广场、火车站等。

型号AK-720B额定功率(100V) 7.5W, 15W额定功率(70V) 3.75W, 7.5W最大功率30W频率响应250-8KHz灵敏度103dB±3dB阻抗黑-COM 白-1.3KΩ绿-670Ω防水等级IP×6尺寸221×165×235mm重量 1.6Kg合并式带前置广播扩声机AK-60/AK-120/AK-240◆产/品/特/点●额定功率从 60W, 120W, 240W, 350W,450W, 500W到 650W● 2U标准19英寸工业机箱(仅限于60W, 120W, 240W) 和 3U 标准19英寸工业机箱(仅限于 350W,450W, 500W, 650W)设计● 70V，100V 和低阻抗4-16ohms扬声器输出● 3通道麦克风TRS端子输入●带3级优先功能，其中Mic 1具有最高优先级别，EMC属第二优先级别，其他通道属第三优先级别● MIC 2-3 通道TRS端子输入● 2通道 Aux输入● 2通道MIC Line输入（MIC2/MIC3通道的线路输入，灵敏度为775mv）● 1通道EMC输入● MIC 1-3, Aux 1-2控制旋钮，总音量控制旋钮和高音、低音音调控制旋钮●产品具有短路、过载、过热保护.备注1、24V备电（蓄电池）功能——仅限于输出功率为500W及500W以下产品2、可选配：有/无面板抽手3、可选配故障检测模块，实现故障检测短路信号输出,可扩展实现主备功放自动切换功能型号AK-316 频率响应50-12000Hz 阻抗600Ω灵敏度-63dB尺寸150×400mm 重量 1.1Kg电源DC9V。

ITC T-6702IP网络分控对讲寻呼系统（桌面式）产品用途1、安装在主控室、值班室或领导办公室，可进行单向广播（对点、分区或全区）、双向对讲和监听。

功能特点1、桌面式设计，黑色氧化铝拉丝面板，精致美观，工艺考究，现代感十足；2、 3.4英寸LCD液晶显示屏，19个数字键和功能键，实现系统登录、对讲寻呼、音乐点播、网络监听、地址更改等操作；3、一键接收求助、对讲功能，实现通话快速连接；4、采用嵌入式计算机技术和DSP音频处理技术设计；采用高速工业级芯片，启动时间小于1秒钟；5、内置2W全频高保真扬声器，实现双向通话和网络监听；6、内置耳麦输出接口，实现免提通话和接收广播；7、1路线路（AUX）输入接口；8、 1路音频信号辅助输出接口，可扩展外接功率放大器；9、广播喊话、对讲时具有声、光、文字提示；10、强指向性麦克风，保证通话清晰无干扰；11、有以太网口的地方即可接入，支持跨网段和跨路由。

12、专业寻呼话筒，具有7寸TFT真彩液晶屏，自带快捷键扩展板和听筒扩展板。

13、自带数字键、功能键，话筒杆，可对任意终端或分区广播，操作简单快捷。

广播喊话可选择分区（液晶屏中文显示分区名）。

14、支持来去电，紧急报警和未接来电中英文名称，便于识别。

15、可充当服务器运行，能够管理对讲终端实现基本通信功能。

16、支持协议 TCP/IP , UDP, ARP, IGMP（组播）技术参数型号T-6702网络接口标准RJ45输入支持协议TCP/IP,UDP,IGMP(组播)音频格式MP3/MP2采样率8K～48KHz传输速率100Mbps音频模式16位立体声CD音质输出频率80Hz～16KHz谐波失真≤0.3%信噪比＞70dB内置扬声器阻抗及功率4Ω，2W辅助线路输入电平350mV 工业标准压线接线端子Line Out 输出电平1000mV 工业标准压线接线端子Line Out 输出阻抗470ΩMIC 输入灵敏度10mV环境温度5℃～40℃环境湿度20%～80%相对湿度，无结露功耗≤10W输入电源DC24V尺寸200x145x48.5mm重量 1.40Kg。

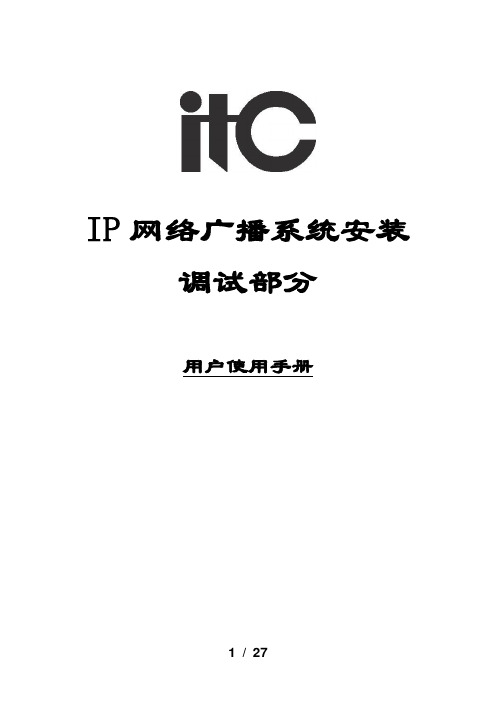

IP网络广播系统安装调试部分用户使用手册目录第一部分：软件安装 (3)系统服务器软件 (3)远程客户端软件安装 (5)第二部分：系统配置 (6)预设置终端参数 (6)配置系统服务器参数 (8)配置远程客户端参数 (12)在系统服务器中配置中继服务 (13)在系统服务器中添加终端 (14)在系统服务器中添加用户 (15)在系统服务器中播放节目 (17)第二部分：MP3节目制作工具 (18)一. 如何打开制作工具 (18)二. 如何录音 (18)三. 如何CD抓轨 (19)四. 如何转换音频文件格式 (19)五. 如何编辑音频文件 (20)1.分割音频文件 (20)2.合并音频文件 (20)第三部分：硬件安装 (21)壁挂式终端 (21)机柜式终端 (23)第四部分：注意事项 (24)网络规划 (24)网络故障 (25)关于跨VLAN或三层路由 (26)关于组播协议 (26)关于防火墙 (26)音效异常 (27)音频通路连接不良 (27)声卡错误 (27)第一部分：软件安装系统服务器软件软件安装：运行光盘或者下载压缩包根目录下的“ITCcast.exe”文件，计算机将弹出程序安装向导，在系统提示“请输入密码”的地方输入由升和公司提供的安装密码,单击【下一步】按钮直到安装提示系统软件安装完成, 系统将在开始→程序菜单中生成“升和IP网络广播”程序组，同时在系统桌面上生成启动与配置的快捷方式。

系统软件界面示例：软件卸载：在开始→程序→升和IP网络广播中提供了卸载系统服务器的快捷方式,同时可以在开始→控制面板→升和IP网络广播Ver2.0 中卸载系统软件。

软件注册：本系统需要正确注册才能正常使用,注册方法如下:1.使用管理员身份登陆系统服务器,打开帮助→软件注册。

2.在弹出的窗口界面如下图所示，将【用户序列号】反馈给代理商。

3.将获得的“系统注册码”输入【系统注册码】一栏,然后点击【注册】,完成注册,界面如下图。

学校公共广播系统技术方案目录一、项目概述错误!未定义书签。

1.1项目概况错误!未定义书签。

1.2项目需求错误!未定义书签。

二、方案设计32.1设计原则及依据32.2设计思想42.3系统介绍62.4设计效果8三、方案配置103.1系统配置103.2系统功能153.3方案清单错误!未定义书签。

3.4方案系统图错误!未定义书签。

四、设备参数19五、品牌案例错误!未定义书签。

5.1公司介绍错误!未定义书签。

5.2工程案例错误!未定义书签。

5.3技术服务错误!未定义书签。

一、方案设计2.1设计原则及依据从投资合理、外观美观、设计规范的思想出发，日常广播和紧急广播二个系统的设计，在功能上互相独立，在设备及器材上有机结合。

根据规范要求，紧急广播的控制具有最高优先权，并采用智能的联动和自动火灾报警广播方案。

设计原则：1.实用性：系统设备立足于用户对整个系统的具体需求，最大限度地发挥投资的效益；2.先进性：系统的结构和功能应具有先进性和成熟性，避免了因技术陈旧造成整个系统性能不高和过早被淘汰；3.可靠性：保证系统运行的稳定性和安全性。

保证重要信息不致破坏和丢失；4.开放性：系统应具有良好的开放性，并提供标准接口，可以根据用户需求对系统进行扩展和升级；5.兼容性：系统设备的选择要以先进性和成熟性为基础，同时考虑兼容性，避免因兼容性造成系统难以升级和扩展；6.标准化：进行设备选择时，应符合国际、国内标准设计，避免因新技术不支持而造成设备淘汰；设计依据：系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。

本设计将依据和参照以下的设计规范和要求进行：1. 《公共广播系统工程技术规范》GB50526-20102. 《火灾自动报警系统设计规范》（GB 50116—2013）3. 《智能建筑设计标准》（GB/T 50314—2006）4. 《城市住宅建筑综合布线系统工程设计规范》（CECS 119—2000）5. 《民用建筑电气设计规范》（JGJ 16—2008）6. 《高层民用建筑设计防火规范（2005版）》（GB 50045—95）7. 《火灾自动报警系统施工及验收规范》（GB 50166—2007）8. 《智能建筑工程质量验收规范》（GB 50339—2013）9. 《综合布线系统工程验收规范》（GB 50312—2007）2.2设计思想由于校园面积比较大，广播设计范围涉及到单元比较多，同时通过业主了解到，校园广播系统要在能够及校园其他系统兼容，利用校园网络进行传输；组成一套数字化、智能化的校园信息系统，作为现代化校园，整个校园数字化教学系统具有信息数字化、网络化、共享化等特点，数字化校园网络为基础，利用先进的信息化手段和工具，实现从环境（包括设备、教室等）、资源（如图书、讲义、课件等）到活动（包括教、学、管理、服务、办公等）的数字化，在传统校园的基础上，构建一个数字空间，拓展现实校园的时间和空间维度，提升传统校园的效率，扩展传统校园的功能，最终实现教育过程的全面数字化，从而提高教学质量、科研和管理水平。

安全须知●产品描述 (1)● 功能特点 (1)● 各部名称及功能前面板 (2)后面板 (3)● 机器连接图.............................................. . (3)●使用操作.................................................. . (4)●原理方块图.................................................. (7)● 性能参数...................................................................................... . (8)使用前请详读本手册。

注意本手册中出现的安全警告问题。

建议您保留本手册作为日后参考之用。

常用安全符号和警告本手册所示安全符号和警告是为了防止因操作不当而引起的人员伤害及财产损失，请在使用本产品前详阅本手册务必明白各种安全符号及警告示意以完全知晓潜在危险。

安装本机时：1、绝对不可将本机曝露在雨中及任何潮湿或易遇水处，可能会引触电或火灾。

2、限用本机上所规定之电压，如使用较高电压可能会引起触电或火灾。

绝对不可修剪扭曲、破损或更换电线。

此外避免使用在与电热器靠近的地方，绝对不可将重物，包括机器本身置于电线上，可能会引起触电或火灾。

3、避免在不稳定处安装或架设本机，如摇晃的桌子或不平坦的表面上，可避免本机掉落时引起人员伤害或财产损失。

将本机安装在可支撑本机重量处或稳固的架子上。

可避免本机掉落时引起人员伤害或财产损失。

4、绝对不可湿手插或拔取插头，可能会引起电击。

5、在拔出插头时，请确定是拉插头，而不是拉电线。

使用有破损电线的机器可能会引起火灾或电击。

6、移动机器时，请将插头事先拔出。

若将机器与插头一起搬动可能会引起火灾或电击。

拔插头时，确认是握插头拔出。

7、不可将机器上之通风口盖住。
