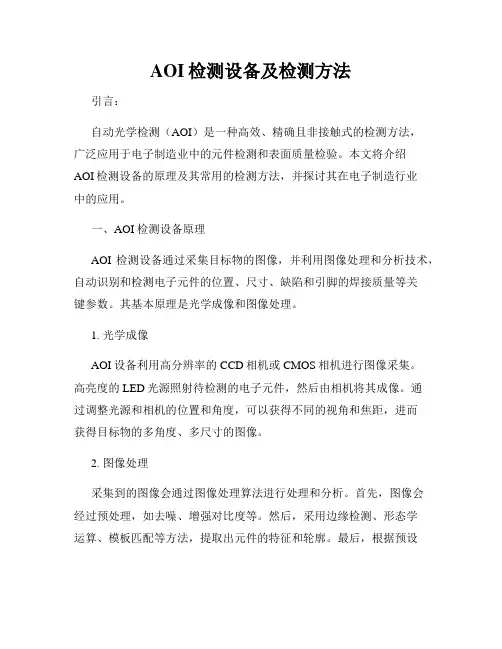

AOI检测设备及检测方法引言：自动光学检测（AOI）是一种高效、精确且非接触式的检测方法，广泛应用于电子制造业中的元件检测和表面质量检验。
本文将介绍AOI检测设备的原理及其常用的检测方法，并探讨其在电子制造行业中的应用。
一、AOI检测设备原理AOI检测设备通过采集目标物的图像，并利用图像处理和分析技术，自动识别和检测电子元件的位置、尺寸、缺陷和引脚的焊接质量等关键参数。
其基本原理是光学成像和图像处理。
1. 光学成像AOI设备利用高分辨率的CCD相机或CMOS相机进行图像采集。
高亮度的LED光源照射待检测的电子元件，然后由相机将其成像。
通过调整光源和相机的位置和角度，可以获得不同的视角和焦距，进而获得目标物的多角度、多尺寸的图像。
2. 图像处理采集到的图像会通过图像处理算法进行处理和分析。
首先，图像会经过预处理，如去噪、增强对比度等。
然后，采用边缘检测、形态学运算、模板匹配等方法，提取出元件的特征和轮廓。
最后，根据预设的检测标准，对图像中的特征进行分类和判定，如缺陷、错误安装、尺寸异常等。
二、AOI检测方法AOI检测设备根据不同的应用需求，可以采用多种检测方法，如2D检测、3D检测和双面检测等。
1. 2D检测2D检测是AOI最常用的检测方法。
它基于二维成像技术，通过采集目标物的图像进行表面检测。
对于电子元件的位置、尺寸、错位、缺陷等进行分析和判断，较为经济实用。
然而，2D检测无法获取元件的高度信息，不适用于检测一些需要测量高度和形状的器件。
2. 3D检测3D检测通过投影光源或激光扫描等方法，获取目标物的三维形状和高度信息。
相比于2D检测，3D检测可以更全面地分析电子元件的形状和表面特征，适用于更高要求的检测任务。
此外，3D技术还可以检测封装背面的引脚焊接情况，提高检测的全面性。
3. 双面检测传统的AOI设备一般只能检测电子元件的正面，无法检测背面的焊接情况。
但是，对于某些直插件和DIP芯片等，其焊接质量一样重要。
