建筑结构抗震设计第2章 场地、地基和基础
- 格式:ppt
- 大小:367.50 KB
- 文档页数:23
第一章绪论1.1地震按其成因分为哪几种类型?按其震源的深浅又分为哪几种类型?构造地震、火山地震、陷落地震和诱发地震。
深浅:构造地震可分为浅源地震(d<60km)、中源地震(60 –300km),深源地震(>300km)1.2什么是地震波?地震波包含了哪几种波?各种地震波各自的传播特点是什么?对地面和建筑物的影响如何?地震波:地震引起的振动以波的形式从震源向各个方向传播并释放能量。
是一种弹性波,分为体波(地球内部传播)、面波(地球表面传播)。
体波:分为纵波(p波):在传播过程中,其介质质点的振动方向与波的前进方向一致。
特点是:周期短,振幅小;影响:它使地面发生上下振动,破坏性较弱。
橫波(s波):在传播过程中,其介质质点的振动方向与波的前进方向垂直。
特点是:周期长,振幅大。
影响:它使地面发生前后、左右抖动,破坏性较强,。
面波:分为洛夫波(L波):传播时将质点在与波前进方向相垂直的水平方向上作蛇形运动。
影响:其波长大、振幅强,只能沿地表面传播,是造成建筑物强烈破坏的主要因素。
地震波的传播速度:纵波>横波>面波橫波、面波:地面震动猛烈、破坏作用大。
地震波在传播过程中能量衰减:地面振动减弱、破坏作用逐渐减轻。
地震波是指从震源产生向四外辐射的弹性波。
地震发生时,震源区的介质发生急速的破裂和运动,这种扰动构成一个波源。
由于地球介质的连续性,这种波动就向地球内部及表层各处传播开去,形成了连续介质中的弹性波。
1.3什么地震震级?什么是地震烈度和基本烈度?什么是抗震设防烈度?地震震级:表示地震本身强度或大小的一种度量指标。
地震烈度:指某一地区的地面和各类建筑物遭受一次地震影响的强弱程度。
基本烈度:在一定时期内(一般指50年),某地区可能遭遇到的超越某一概率的最大地震烈度。
抗震设防烈度:就是指指地面及房屋等建筑物受地震破坏的程度。
1.4什么是多遇地震和罕遇地震?多遇地震一般指小震,50年可能遭遇的超越概率为63%的地震烈度值。

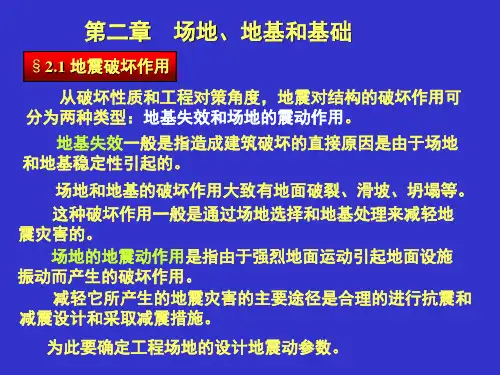

第2章场地、地基和基础抗震2.1概述场地:工程群体的所在地,其在平面上大体相当于厂区、居民点、自然村或不小于1.0km2的区域范围。
地震作用下,场地下的土层,双重作用。
地震波传播介质,将地震动传给结构物;结构物的地基,具有一定强度和稳定性。
建筑物的震害按照破坏性质可以分成两大类:一类震害是由上部结构振动破坏引起的;一类建筑物的震害是由地基失效引起的.地面振动可使地基土丧失稳定,发生砂土液化或软土震地面振动可使地基土丧失稳定发生砂土液化或软土震陷,引起结构倾斜倒塌。
历史震害资料表明,建筑物震害还与场地的地质条件有关。
2.2.1局部地形的影响震害表明:局部孤突地形对地震有放大作用,震害加重。
1920年宁夏海原地震位于渭河河谷的姚庄烈度为7度2.2工程地质条件对震害的影响1920年宁夏海原地震,位于渭河河谷的姚庄烈度为7度,相距2km的牛家庄,坐落在100m的黄土山嘴上,烈度9度。
1975年辽宁海城地震中,高差58m的两个测点,地面加速度相差1.84倍。
1994年云南昭通地震,芦家湾山梁长150m,顶部宽15m。
一端高60m,一端高50m,中烈度为8度间呈鞍较高端部的最大加速度0.632g, (9度)鞍部为0.257g (7度),较低端部为0.431g (8度)。
烈度为9度烈度为7度高突地形地震反应的总体趋势:1.高突地形距离基准面的高度愈大,高处的反应愈大;2.离陡坎和边坡顶部边缘的距离大,反应相对减小;3在同样地形条件下土质结构的反应比岩质结构大;3.在同样地形条件下,土质结构的反应比岩质结构大;4.高突地形顶面愈开阔,远离边缘的中心部位的反应明显减小;5.边坡愈陡,其顶部的放大效应相应加大。
对条状突出的山嘴、高耸孤立的山丘、非岩石的陡坡、河岸和边坡边缘等不利地段,对设计地震动参数产生的放大作用(增大系数)。
局部突出地形顶部的地震影响系数的放大系数6.11<+=ξαλλ---局部突出地形顶部的地震影响系数的放大系数α---局部突出地形地震动参数的增大幅度,见表2.1ξ---附加调整系数H1L L 0.30.61.0ξ5.2/1<H L 5/5.21<≤H L5/1≥H L 2.2.2局部地质构造的影响断裂分为发震断裂和非发震断裂:(1)发震断裂:具有潜在地震活动的断裂,多与地震活动有关,地震时,发震断层可能出现很大的错动,建筑物严重破坏。
《建筑结构抗震设计》课后习题解答第1章绪论1、震级和烈度有什么区别和联系?震级是表示地震大小的一种度量,只跟地震释放能量的多少有关,而烈度则表示某一区域的地表和建筑物受一次地震影响的平均强烈的程度。
烈度不仅跟震级有关,同时还跟震源深度、距离震中的远近以及地震波通过的介质条件等多种因素有关。
一次地震只有一个震级,但不同的地点有不同的烈度。
2.如何考虑不同类型建筑的抗震设防?规范将建筑物按其用途分为四类:甲类(特殊设防类)、乙类(重点设防类)、丙类(标准设防类)、丁类(适度设防类)。
1)标准设防类,应按本地区抗震设防烈度确定其抗震措施和地震作用,达到在遭遇高于当地抗震设防烈度的预估罕遇地震影响时不致倒塌或发生危及生命安全的严重破坏的抗震设防目标。
2)重点设防类,应按高于本地区抗震设防烈度一度的要求加强其抗震措施;但抗震设防烈度为9度时应按比9度更高的要求采取抗震措施;地基基础的抗震措施,应符合有关规定。
同时,应按本地区抗震设防烈度确定其地震作用。
3)特殊设防类,应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施;但抗震设防烈度为9度时应按比9度更高的要求采取抗震措施。
同时,应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。
4)适度设防类,允许比本地区抗震设防烈度的要求适当降低其抗震措施,但抗震设防烈度湖度时不应降低。
一般情况下,仍应按本地区抗震设防烈度确定其地震作用。
3.怎样理解小震、中震与大震?小震就是发生机会较多的地震,50年年限,被超越概率为63.2%;中震,10%;大震是罕遇的地震,2%。
4、概念设计、抗震计算、构造措施三者之间的关系?建筑抗震设计包括三个层次:概念设计、抗震计算、构造措施。
概念设计在总体上把握抗震设计的基本原则;抗震计算为建筑抗震设计提供定量手段;构造措施则可以在保证结构整体性、加强局部薄弱环节等意义上保证抗震计算结果的有效性。
他们是一个不可割裂的整体。
武汉理工大学《建筑结构抗震设计》复试第1章绪论1、震级与烈度有什么区别与联系?震级就是表示地震大小的一种度量,只跟地震释放能量的多少有关,而烈度则表示某一区域的地表与建筑物受一次地震影响的平均强烈的程度。
烈度不仅跟震级有关,同时还跟震源深度、距离震中的远近以及地震波通过的介质条件等多种因素有关。
一次地震只有一个震级,但不同的地点有不同的烈度。
2、如何考虑不同类型建筑的抗震设防?规范将建筑物按其用途分为四类:甲类(特殊设防类)、乙类(重点设防类)、丙类(标准设防类)、丁类(适度设防类)。
1 )标准设防类,应按本地区抗震设防烈度确定其抗震措施与地震作用,达到在遭遇高于当地抗震设防烈度的预估罕遇地震影响时不致倒塌或发生危及生命安全的严重破坏的抗震设防目标。
2 )重点设防类,应按高于本地区抗震设防烈度一度的要求加强其抗震措施;但抗震设防烈度为9度时应按比9度更高的要求采取抗震措施;地基基础的抗震措施,应符合有关规定。
同时,应按本地区抗震设防烈度确定其地震作用。
3 )特殊设防类,应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施;但抗震设防烈度为9度时应按比9度更高的要求采取抗震措施。
同时,应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。
4 )适度设防类,允许比本地区抗震设防烈度的要求适当降低其抗震措施,但抗震设防烈度为6度时不应降低。
一般情况下,仍应按本地区抗震设防烈度确定其地震作用。
3、怎样理解小震、中震与大震?小震就就是发生机会较多的地震,50年年限,被超越概率为63、2%;中震,10%; 大震就是罕遇的地震,2%。
4、概念设计、抗震计算、构造措施三者之间的关系?建筑抗震设计包括三个层次:概念设计、抗震计算、构造措施。
概念设计在总体上把握抗震设计的基本原则;抗震计算为建筑抗震设计提供定量手段;构造措施则可以在保证结构整体性、加强局部薄弱环节等意义上保证抗震计算结果的有效性。
《建筑结构抗震设计》课后习题解答第1章绪论1、震级和烈度有什么区别和联系?震级是表示地震大小的一种度量,只跟地震释放能量的多少有关,而烈度则表示某一区域的地表和建筑物受一次地震影响的平均强烈的程度。
烈度不仅跟震级有关,同时还跟震源深度、距离震中的远近以及地震波通过的介质条件等多种因素有关。
一次地震只有一个震级,但不同的地点有不同的烈度。
2.如何考虑不同类型建筑的抗震设防?规范将建筑物按其用途分为四类:甲类(特殊设防类)、乙类(重点设防类)、丙类(标准设防类)、丁类(适度设防类)。
1 )标准设防类,应按本地区抗震设防烈度确定其抗震措施和地震作用,达到在遭遇高于当地抗震设防烈度的预估罕遇地震影响时不致倒塌或发生危及生命安全的严重破坏的抗震设防目标。
2 )重点设防类,应按高于本地区抗震设防烈度一度的要求加强其抗震措施;但抗震设防烈度为9度时应按比9度更高的要求采取抗震措施;地基基础的抗震措施,应符合有关规定。
同时,应按本地区抗震设防烈度确定其地震作用。
3 )特殊设防类,应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施;但抗震设防烈度为9度时应按比9度更高的要求采取抗震措施。
同时,应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。
4 )适度设防类,允许比本地区抗震设防烈度的要求适当降低其抗震措施,但抗震设防烈度为6度时不应降低。
一般情况下,仍应按本地区抗震设防烈度确定其地震作用。
3.怎样理解小震、中震与大震?小震就是发生机会较多的地震,50年年限,被超越概率为63.2%;中震,10%;大震是罕遇的地震,2%。
4、概念设计、抗震计算、构造措施三者之间的关系?建筑抗震设计包括三个层次:概念设计、抗震计算、构造措施。
概念设计在总体上把握抗震设计的基本原则;抗震计算为建筑抗震设计提供定量手段;构造措施则可以在保证结构整体性、加强局部薄弱环节等意义上保证抗震计算结果的有效性。
他们是一个不可割裂的整体。
第一章绪论地震按其成因分为哪几种类型按其震源的深浅又分为哪几种类型构造地震、火山地震、陷落地震和诱发地震。
深浅:构造地震可分为浅源地震(d<60km)、中源地震(60 –300km),深源地震(>300km)什么是地震波地震波包含了哪几种波各种地震波各自的传播特点是什么对地面和建筑物的影响如何地震波:地震引起的振动以波的形式从震源向各个方向传播并释放能量。
是一种弹性波,分为体波(地球内部传播)、面波(地球表面传播)。
体波:分为纵波(p波):在传播过程中,其介质质点的振动方向与波的前进方向一致。
特点是:周期短,振幅小;影响:它使地面发生上下振动,破坏性较弱。
横波(s波):在传播过程中,其介质质点的振动方向与波的前进方向垂直。
特点是:周期长,振幅大。
影响:它使地面发生前后、左右抖动,破坏性较强,。
面波:分为洛夫波(L波):传播时将质点在与波前进方向相垂直的水平方向上作蛇形运动。
影响:其波长大、振幅强,只能沿地表面传播,是造成建筑物强烈破坏的主要因素。
地震波的传播速度:纵波>横波>面波横波、面波:地面震动猛烈、破坏作用大。
地震波在传播过程中能量衰减:地面振动减弱、破坏作用逐渐减轻。
地震波是指从震源产生向四外辐射的弹性波。
地震发生时,震源区的介质发生急速的破裂和运动,这种扰动构成一个波源。
由于地球介质的连续性,这种波动就向地球内部及表层各处传播开去,形成了连续介质中的弹性波。
什么地震震级什么是地震烈度和基本烈度什么是抗震设防烈度地震震级:表示地震本身强度或大小的一种度量指标。
地震烈度:指某一地区的地面和各类建筑物遭受一次地震影响的强弱程度。
基本烈度:在一定时期内(一般指50年),某地区可能遭遇到的超越某一概率的最大地震烈度。
抗震设防烈度:就是指指地面及房屋等建筑物受地震破坏的程度。
什么是多遇地震和罕遇地震多遇地震一般指小震,50年可能遭遇的超越概率为63%的地震烈度值。
罕遇地震一般指大震,50年超越概率2%~3%的地震烈度。
